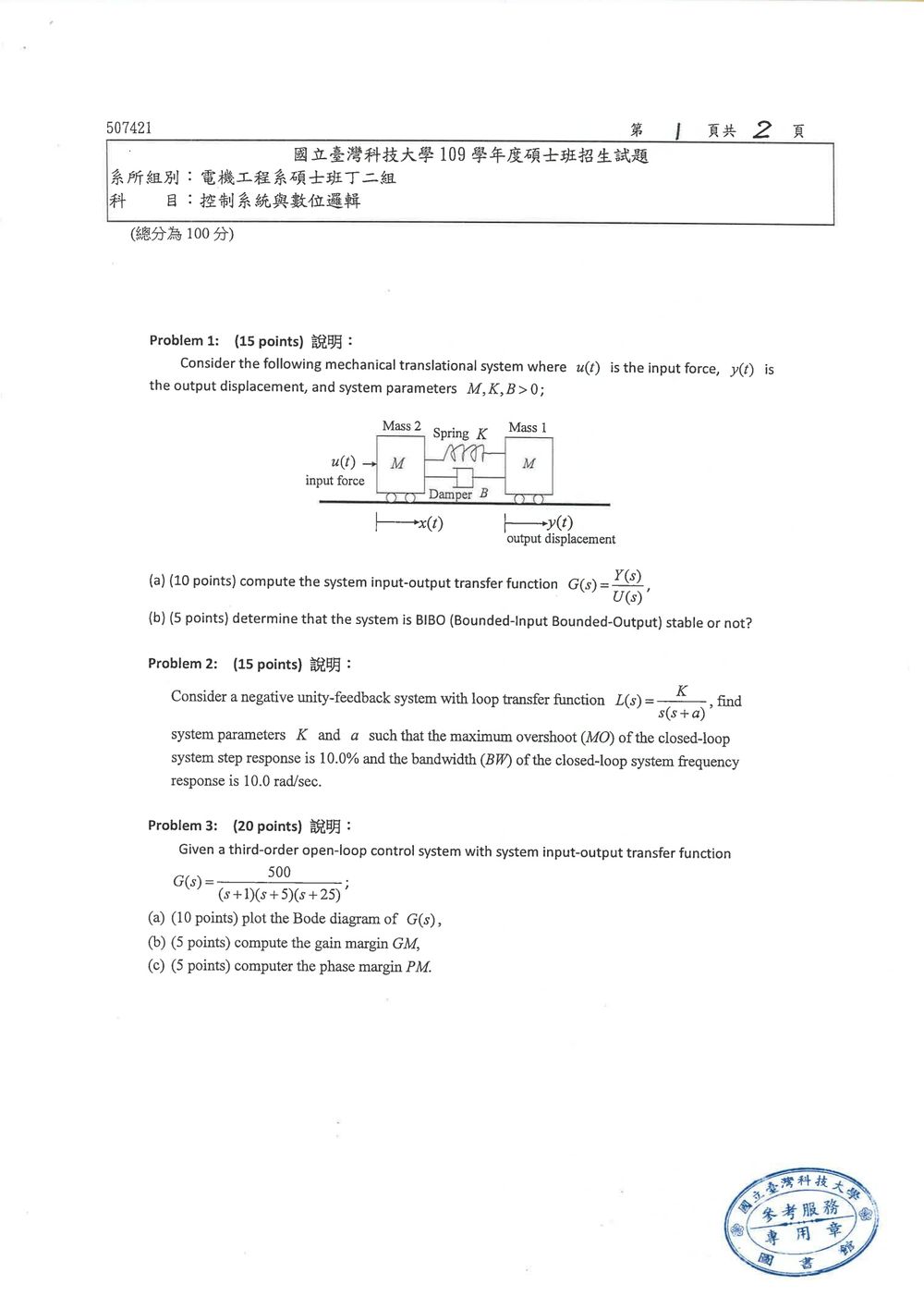

109 年 國立臺灣科技大學電機工程系碩士班丁二組《控制系統與數位邏輯》

核心觀念

本題考查：

• 牛頓第二定律建立機械系統運動方程式。
• 彈簧與阻尼器的相對位移、相對速度所產生的作用力。
• 拉氏轉換求取輸入—輸出轉移函數。
• 連續時間線性系統的 BIBO 穩定性判斷：轉移函數的所有極點必須位於左半平面，且虛軸上不可有極點。

由圖設定左側質量位移為 $x(t)$，右側質量位移為 $y(t)$。彈簧與阻尼器之間的相對作用力為

$$F_{K,B}=K(x-y)+B(\dot{x}-\dot{y}).$$

---

解題方法

(a) 求取轉移函數

對左側質量 $M$ 套用牛頓第二定律：

$$M\ddot{x} = u-K(x-y)-B(\dot{x}-\dot{y}).$$

對右側質量 $M$ 套用牛頓第二定律：

$$M\ddot{y} = K(x-y)+B(\dot{x}-\dot{y}).$$

假設初始條件為零，進行拉氏轉換，令

$$D(s)=Bs+K.$$

則兩式可寫成

$$Ms^2X(s)=U(s)-D(s)\bigl[X(s)-Y(s)\bigr],$$ $$Ms^2Y(s)=D(s)\bigl[X(s)-Y(s)\bigr].$$

由第二式得到

$$Ms^2Y(s)=D(s)\bigl[X(s)-Y(s)\bigr],$$

因此

$$D(s)X(s)=\bigl(Ms^2+D(s)\bigr)Y(s).$$

故

$$X(s)=\frac{Ms^2+D(s)}{D(s)}Y(s).$$

將兩個質量的運動方程式相加，內部的彈簧力與阻尼力會互相抵消：

$$Ms^2X(s)+Ms^2Y(s)=U(s).$$

代入 $X(s)$：

$$Ms^2 \left[ \frac{Ms^2+D(s)}{D(s)}Y(s)+Y(s) \right] =U(s).$$

整理得

$$Ms^2 \frac{Ms^2+2D(s)}{D(s)}Y(s) =U(s).$$

因此輸入—輸出轉移函數為

$$G(s)=\frac{Y(s)}{U(s)} = \frac{D(s)} {Ms^2\bigl[Ms^2+2D(s)\bigr]}.$$

代回 $D(s)=Bs+K$：

本題考查閉迴路系統的響應特性，包含暫態響應（最大超衝量）與頻率響應（頻寬），並要求根據這些性能指標反求系統參數。

【核心觀念】

1. 閉迴路傳遞函數: 對於負單位回授系統，閉迴路傳遞函數 $T(s) = \frac{L(s)}{1+L(s)}$。
2. 最大超衝量 (Maximum Overshoot, MO): 與閉迴路系統的阻尼比 $\zeta$ 有關。對於二階系統，MO 的公式為 $MO = e^{-\frac{\pi \zeta}{\sqrt{1-\zeta^2}}}$。
3. 頻寬 (Bandwidth, BW): 閉迴路系統頻率響應的頻寬通常定義為響應增益下降至 $-3$ dB（即 $1/\sqrt{2}$）時的角頻率。對於單位回授的二階系統，其頻寬 BW 與自然頻率 $\omega_n$ 和阻尼比 $\zeta$ 有關。
4. 系統參數與性能指標的關聯: 透過閉迴路傳遞函數的極點位置（與 $\zeta, \omega_n$ 關聯）及系統的頻域響應（與 BW 關聯）來求解參數。

【解題步驟】

給定的開迴路傳遞函數為 $L(s) = \frac{K}{s(s+a)}$。
系統為負單位回授，因此閉迴路傳遞函數 $T(s)$ 為：
$T(s) = \frac{L(s)}{1+L(s)} = \frac{\frac{K}{s(s+a)}}{1 + \frac{K}{s(s+a)}} = \frac{K}{s(s+a) + K} = \frac{K}{s^2 + as + K}$

這是一個標準的二階系統形式 $T(s) = \frac{\omega_n^2}{s^2 + 2\zeta\omega_n s + \omega_n^2}$。
比較係數，我們得到：
$\omega_n^2 = K$ --- (1)
$2\zeta\omega_n = a$ --- (2)

1. 利用最大超衝量 (MO) 求解阻尼比 $\zeta$

題目給定最大超衝量 $MO = 10.0\% = 0.1$。
對於二階系統，MO 與 $\zeta$ 的關係為：
$MO = e^{-\frac{\pi \zeta}{\sqrt{1-\zeta^2}}}$
$0.1 = e^{-\frac{\pi \zeta}{\sqrt{1-\zeta^2}}}$

取自然對數：
$\ln(0.1) = -\frac{\pi \zeta}{\sqrt{1-\zeta^2}}$
$-2.3026 \approx -\frac{\pi \zeta}{\sqrt{1-\zeta^2}}$
$2.3026 \approx \frac{\pi \zeta}{\sqrt{1-\zeta^2}}$

平方兩邊：
$(2.3026)^2 \approx \frac{\pi^2 \zeta^2}{1-\zeta^2}$
$5.3019 \approx \frac{9.8696 \zeta^2}{1-\zeta^2}$
$5.3019 (1-\zeta^2) \approx 9.8696 \zeta^2$
$5.3019 - 5.3019 \zeta^2 \approx 9.8696 \zeta^2$
$5.3019 \approx (9.8696 + 5.3019) \zeta^2$
$5.3019 \approx 15.1715 \zeta^2$
$\zeta^2 \approx \frac{5.3019}{15.1715} \approx 0.34947$
$\zeta \approx \sqrt{0.34947} \approx 0.5912$

所以，阻尼比 $\zeta \approx 0.5912$。

2. 利用頻寬 (BW) 求解自然頻率 $\omega_n$

題目給定頻寬 $BW = 10.0$ rad/sec。
對於單位回授的二階系統，其頻寬 BW 與 $\zeta$ 和 $\omega_n$ 的關係式為：
$BW = \omega_n \sqrt{1 - 2\zeta^2 + \sqrt{(1-2\zeta^2)^2 + 4\zeta^2}}$ (這是精確公式)

一個近似公式為：
$BW \approx \omega_n$ (當 $\zeta$ 較小時)
或者 $BW \approx \omega_n (1 + \frac{\pi}{2\zeta})$ (當 $\zeta$ 較小時)
更精確的近似是 $BW \approx \omega_n \sqrt{1 - 2\zeta^2 + 2\zeta \sqrt{2-\zeta^2}}$

然而，對於標準二階系統 $T(s) = \frac{\omega_n^2}{s^2 + 2\zeta\omega_n s + \omega_n^2}$，其頻寬 BW 的計算通常是基於增益 $|T(j\omega)| = \frac{1}{\sqrt{2}}$ 的條件。
$|T(j\omega)| = \frac{\omega_n^2}{|-\omega^2 + j2\zeta\omega_n\omega + \omega_n^2|} = \frac{\omega_n^2}{\sqrt{(\omega_n^2-\omega^2)^2 + (2\zeta\omega_n\omega)^2}}$
令 $|T(j\omega)| = \frac{1}{\sqrt{2}}$，則 $|T(j\omega)|^2 = \frac{1}{2}$。
$\frac{\omega_n^4}{(\omega_n^2-\omega^2)^2 + 4\zeta^2\omega_n^2\omega^2} = \frac{1}{2}$

核心觀念

波德圖由開迴路傳遞函數的幅值與相位組成。對標準單位回授系統：

• 增益交越頻率 $\omega_{gc}$ 滿足 $|G(j\omega_{gc})|=1$，相位裕度為
  $\mathrm{PM}=180^\circ+\angle G(j\omega_{gc})$
• 相位交越頻率 $\omega_{pc}$ 滿足 $\angle G(j\omega_{pc})=-180^\circ$，增益裕度為

$$\mathrm{GM}=\frac{1}{|G(j\omega_{pc})|},\qquad \mathrm{GM}_{\mathrm{dB}}=-20\log_{10}|G(j\omega_{pc})|$$

解題方法

先將傳遞函數改寫成標準波德形式：

$$G(s)=\frac{500}{(s+1)(s+5)(s+25)} =\frac{4}{(1+s)(1+s/5)(1+s/25)}$$

因此直流增益為 $4$，三個轉折頻率依序為 $1、5、25\ \mathrm{rad/s}$。令 $s=j\omega$，可得精確幅值與相位：

$$|G(j\omega)|= \frac{4}{\sqrt{[1+\omega^2][1+(\omega/5)^2][1+(\omega/25)^2]}}$$ $$\angle G(j\omega)= -\tan^{-1}\omega-\tan^{-1}(\omega/5)-\tan^{-1}(\omega/25)$$

幅值以 dB 表示為：

$$20\log_{10}|G(j\omega)| =12.04 -10\log_{10}(1+\omega^2) -10\log_{10}\!\left(1+(\omega/5)^2\right) -10\log_{10}\!\left(1+(\omega/25)^2\right)$$

低頻幅值從 $20\log_{10}4=12.04\ \mathrm{dB}$ 開始。每遇到一個一階極點，漸近線斜率再下降 $20\ \mathrm{dB/dec}$，所以三段斜率依序為 $0、-20、-40、-60\ \mathrm{dB/dec}$。相位則由 $0^\circ$ 平滑下降，最後趨近 $-270^\circ$。

(b) 增益裕度 GM

相位交越頻率處，分母的虛部為零。將分母展開：

$$(s+1)(s+5)(s+25)=s^3+31s^2+155s+125$$

代入 $s=j\omega$，虛部為 $155\omega-\omega^3$。令其為零且取非零頻率：

$$155\omega-\omega^3=0 \quad\Longrightarrow\quad \omega_{pc}=\sqrt{155}\approx12.45\ \mathrm{rad/s}$$

此時分母實部為 $125-31\omega_{pc}^2=125-31(155)=-4680$，故相位確為 $-180^\circ$。相位交越處的幅值為：

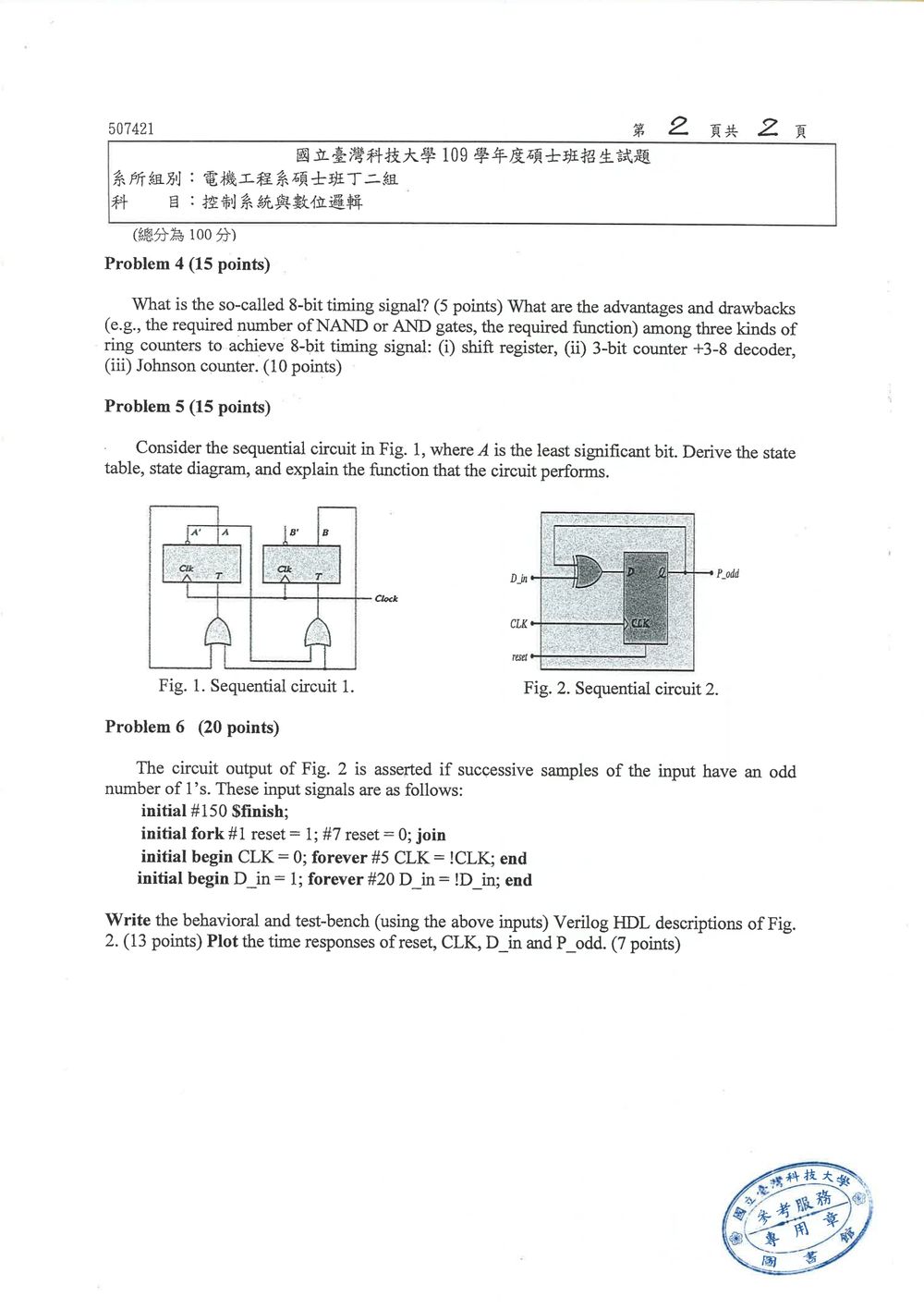

本題考查數位邏輯中的計時訊號產生與不同類型的環形計數器。

【核心觀念】

1. 計時訊號 (Timing Signal): 在數位系統中，用於同步不同元件操作的一系列脈衝訊號。
2. 位元 (Bit): 二進位數字的基本單位。
3. 環形計數器 (Ring Counter): 一種移位暫存器，其輸出連接回輸入，形成一個環路，依序產生一串狀態。
4. 移位暫存器 (Shift Register): 一種可以將資料向左或向右移動的暫存器。
5. 解碼器 (Decoder): 將二進位輸入轉換為單一的輸出線。
6. 約翰遜計數器 (Johnson Counter): 一種特殊的移位暫存器計數器，其最後一級的輸出反向連接回第一級的輸入，產生比標準環形計數器更多的狀態。

【解題步驟】

(第一部分：8位元計時訊號的定義 - 5 points)

8位元計時訊號 (8-bit Timing Signal) 指的是一個由8個獨立但有時序關係的訊號組成的序列，這些訊號通常是週期性的或按照特定時序模式產生，用於控制數位電路中不同部分的時序操作。每個訊號代表一個「位元」的時序控制。例如，在某些微處理器或特定數位訊號處理器中，可能需要8個不同的時序訊號來協調複雜的指令執行或數據傳輸。這些訊號的產生可能涉及狀態機或計數器。

第二部分：三種產生 8 位元計時訊號的方法的優缺點比較 - 10 points

我們要比較三種方法來產生 8 個不同時序的訊號。一個簡單的 8-bit timing signal 可以想像成產生 8 個循序出現的脈衝，或者 8 個不同延遲的訊號。這裡我們假設是產生 8 個循序狀態的計數器，每個狀態對應一個計時訊號。

方法 (i): 移位暫存器 (Shift Register)

• 實現方式: 使用 8 個 D 觸發器串聯組成一個 8 位元的移位暫存器。在每個時脈週期，一個初始值（例如 '1'）向前移動一個位置。
• 產生的訊號: 如果我們讓這個 '1' 循環移動，可以產生 8 個狀態。例如，初始狀態為 10000000，下一個狀態是 01000000，依此類推，直到 00000001。這可以看作是 8 個循序的計時訊號。
• 優點:
  • 結構簡單，易於理解和實現。
  • 每個訊號的產生延遲是固定的（與移位暫存器的級數有關）。
  • 所需的邏輯閘數量相對較少，只需要 8 個 D 觸發器和一些簡單的組合邏輯（如果需要特定模式）。
• 缺點:
  • 標準的環形計數器（將最後一級反饋到第一級）只能產生 $N$ 個狀態（對於 $N$ 位元），如果需要更多的狀態，則需要更複雜的設計。
  • 如果需要非循序的或更複雜的時序模式，標準移位暫存器可能不夠靈活。
• 所需閘數: 8 個 D 觸發器。如果需要產生獨立的 8 個訊號，可以從每個觸發器的輸出取值。如果使用 NAND 或 AND 閘來實現 D 觸發器，每個 D 觸發器大約需要 4-6 個 NAND 閘，總共約 32-48 個 NAND 閘。

方法 (ii): 3-bit counter + 3-to-8 decoder

• 實現方式: 使用一個 3 位元計數器（例如，一個可以計數 000 到 111 的計數器）。一個 3 位元計數器有 $2^3 = 8$ 個不同的狀態。將計數器的 3 個輸出連接到一個 3-to-8 解碼器。
• 產生的訊號: 3-to-8 解碼器有 8 個輸出線。對於計數器的每個組合（000 到 111），解碼器會將對應的一條輸出線變為高電位（或低電位，取決於設計），其他線保持低電位（或高電位）。這可以產生 8 個循序的計時訊號。
• 優點:
  • 可以產生 $2^n$ 個獨立的訊號，對於 $n$ 位元計數器。
  • 狀態轉換是循序的，且由計數器控制。
  • 解碼器可以產生非常明確的、互斥的時序訊號。
• 缺點:
  • 需要一個計數器和一個解碼器，邏輯複雜度可能比簡單的移位暫存器高。
  • 對於產生 8 個訊號，需要 3 個觸發器（組成 3-bit counter）和 8 個輸出線的解碼器。
• 所需閘數:
  • 3-bit counter (例如，ripple counter 或 synchronous counter) 大約需要 3 個觸發器。
  • 3-to-8 decoder：一個標準的 3-to-8 decoder 通常需要 3 個輸入和 8 個輸出。它的實現需要大約 $3 \times 8 = 24$ 個 AND 閘（如果輸出是與輸入 AND 運算），或者更複雜的組合邏輯。如果每個輸出線需要一個獨立的訊號，並且計數器的輸出是 $b_2, b_1, b_0$，則第 $i$ 個輸出訊號是 $b_2 \cdot b_1 \cdot b_0$ 的某個組合。
  • 總計：3 個觸發器 + 24 個 AND 閘（近似）。

方法 (iii): 約翰遜計數器 (Johnson Counter)

• 實現方式: 使用一個 $N$ 位元的移位暫存器，將最後一級的輸出反向後連接到第一級的輸入。
• 產生的訊號: 對於一個 $N$ 位元的約翰遜計數器，它可以產生 $2N$ 個狀態。因此，對於 8 個計時訊號，我們需要一個 4 位元的約翰遜計數器 ($2 \times 4 = 8$ 個狀態)。
  • 例如，一個 4 位元的約翰遜計數器，初始狀態 0000。
  • 下一個狀態：1000 (最後一級的 0 反向為 1，移入)
  • 下一個狀態：1100
  • 下一個狀態：1110
  • 下一個狀態：1111
  • 下一個狀態：0111 (最後一級的 1 反向為 0，移入)
  • 下一個狀態：0011
  • 下一個狀態：0001
  • 下一個狀態：0000 (循環)
    這產生了 8 個不同的狀態。
• 優點:
  • 與標準環形計數器相比，可以產生更多的狀態（$2N$ vs $N$）。
  • 結構相對簡單，只需要 $N$ 個觸發器和一個反相器。
  • 產生的狀態序列是循序的。
• 缺點:
  • 與標準移位暫存器相比，可能需要更多的觸發器來產生相同數量的狀態（例如，產生 8 個狀態，約翰遜計數器需要 4 個觸發器，而 3-bit counter + decoder 也需要 3 個觸發器，但產生的訊號是獨立的）。
  • 在狀態轉換時，可能會出現暫時的「危險狀態」(hazard)，需要仔細設計。
• 所需閘數:
  • 4 個 D 觸發器。
  • 1 個反相器（用於將最後一級輸出反向）。
  • 總計：4 個 D 觸發器 + 1 個反相器。若 D 觸發器用 NAND 閘實現，則約 $4 \times 4.5 + 2 = 20$ 個 NAND 閘（近似）。

總結比較:

方法	觸發器數量 (N)	額外邏輯閘數量 (近似)	狀態數 (N)	8 個訊號的實現	優點	缺點

本題考查對循序電路（Sequential Circuit）的分析能力，包含推導狀態表、狀態圖，並解釋電路的功能。

【核心觀念】

1. 循序電路分析: 根據電路結構，確定狀態變數、輸入變數，並寫出狀態方程和輸出方程。
2. 狀態表 (State Table): 列出所有可能的狀態、輸入組合，以及下一個狀態和輸出。
3. 狀態圖 (State Diagram): 以圖形化的方式表示狀態轉換，圓圈代表狀態，箭頭代表轉換，箭頭上的標籤表示輸入/輸出。
4. 電路功能解釋: 根據狀態表和狀態圖，描述電路在不同輸入下的行為。

【解題步驟】

首先，我們分析圖 1 中的循序電路。
電路包含兩個 D 觸發器，其輸出分別為 A 和 B。

• A 是最低有效位 (LSB)。
• 輸入訊號為 CLK (時脈) 和 reset (重置)。
• 兩個 D 觸發器的時脈輸入都連接到 CLK。
• reset 訊號是同步的（連接到兩個觸發器的同步 reset 輸入）。當 reset 為高電位時，觸發器的輸出會被重置。
• 有一個組合邏輯電路，其輸出連接到兩個 D 觸發器的 D 輸入。

1. 確定狀態變數、輸入變數和輸出訊號

• 狀態變數：電路的狀態由兩個觸發器的輸出決定，即 A 和 B。狀態共有 $2^2=4$ 種：(A, B)。
• 輸入變數：電路有 reset 和 CLK 兩個輸入。通常在分析電路功能時，我們關注的是除了 CLK 和同步 reset 之外的「控制輸入」。在這個電路中，看起來沒有額外的控制輸入，只有 CLK 和 reset。我們將重點放在 CLK 觸發下的狀態轉換。
• 輸出訊號：電路有一個輸出 P_odd。

2. 寫出狀態方程 (Next-State Equations) 和輸出方程 (Output Equation)

首先，我們需要確定 D 輸入的邏輯。
觀察電路圖：

• 第一個 D 觸發器（輸出 A）：它的 D 輸入是來自一個 AND 閘。這個 AND 閘的一個輸入是 B，另一個輸入是 A 的反相 (A')。所以，D_A = B AND A'。
• 第二個 D 觸發器（輸出 B）：它的 D 輸入是來自一個 OR 閘。這個 OR 閘的一個輸入是 A，另一個輸入是 B 的反相 (B')。所以，D_B = A OR B'。

請注意，圖 1 中有 "reset" 輸入，它連接到兩個觸發器的同步 reset。通常，同步 reset 會使觸發器的輸出變為 0。這裡的 reset 是高電位有效。
當 reset = 1 時，A = 0, B = 0。
當 reset = 0 時，電路正常工作，狀態由 D 輸入決定。

狀態方程（在 reset = 0 的情況下）：
$D_A = B \cdot A'$
$D_B = A + B'$

下一個狀態 (A_next, B_next) 由當前狀態 (A, B) 和輸入決定。由於沒有額外的輸入，下一個狀態僅由當前狀態決定（在 reset=0 時）。
$A_{next} = D_A = B \cdot A'$
$B_{next} = D_B = A + B'$

輸出方程：
P_odd 的輸出是來自另一個 AND 閘。這個 AND 閘的輸入是 A 和 B。
P_odd = A AND B。

3. 建立狀態表

我們列出所有可能的狀態 (A, B)，並根據狀態方程計算下一個狀態 (A_next, B_next) 和輸出 P_odd。

當前狀態 (A, B)	reset	D_A = B·A'	D_B = A+B'	下一個狀態 (A_next, B_next)	P_odd = A·B
(0, 0)	1	-	-	(0, 0)	0
(0, 1)	1	-	-	(0, 0)	0
(1, 0)	1	-	-	(0, 0)	0
(1, 1)	1	-	-	(0, 0)	0
(0, 0)	0	0·1 = 0	0+1 = 1	(0, 1)	0·0 = 0
(0, 1)	0	1·1 = 1	0+0 = 1	(1, 1)	0·1 = 0
(1, 0)	0	0·0 = 0	1+1 = 1	(0, 1)	1·0 = 0
(1, 1)	0	1·0 = 0	1+0 = 1	(0, 1)	1·1 = 1

狀態表:

當前狀態 (A, B)	reset	下一個狀態 (A_next, B_next)	輸出 P_odd
00	0	01	0
01	0	11	0
10	0	01	0
11	0	01	1
(任意狀態)	1	00	0

備註：狀態 (A, B) 用二進位表示，例如 00 代表 A=0, B=0。

4. 繪製狀態圖

根據狀態表，繪製狀態圖。

• 狀態：00, 01, 10, 11。
• 轉換：
  • 從 00 狀態：如果 reset=0，轉換到 01。如果 reset=1，轉換到 00。
  • 從 01 狀態：如果 reset=0，轉換到 11。如果 reset=1，轉換到 00。
  • 從 10 狀態：如果 reset=0，轉換到 01。如果 reset=1，轉換到 00。
  • 從 11 狀態：如果 reset=0，轉換到 01。如果 reset=1，轉換到 00。
• 輸出：
  • 在狀態 00 時，P_odd = 0。
  • 在狀態 01 時，P_odd = 0。
  • 在狀態 10 時，P_odd = 0。
  • 在狀態 11 時，P_odd = 1。

狀態圖表示（標示為 當前狀態 / 輸出）：

核心觀念

本題考查：

1. 奇偶同位（parity）判斷
2. 同步取樣與狀態更新
3. Verilog HDL 行為描述
4. Testbench 時序激勵與波形判讀

若輸入取樣值為 $D[k]$，輸出 $P_{\text{odd}}[k]$ 表示截至第 $k$ 次取樣為止，輸入中 $1$ 的個數是否為奇數，則：

$$P_{\text{odd}}[k] = P_{\text{odd}}[k-1]\oplus D[k]$$

其中 $\oplus$ 為 XOR：

• XOR 輸入為 $1$ 時，奇偶狀態反相；
• XOR 輸入為 $0$ 時，奇偶狀態維持不變。

因此，本題的電路可視為一個具有 reset 的 parity accumulator。

假設：

• 於 posedge CLK 取樣 D_in；
• reset 為高電位有效；
• reset 為非同步 reset；
• reset 後 $P_{\text{odd}}=0$，代表目前尚未累積任何 $1$。

---

解題方法

每逢時脈正緣：

$$P_{\text{odd}} \leftarrow P_{\text{odd}}\oplus D_{\text{in}}$$

若 reset 被啟動：

$$P_{\text{odd}}\leftarrow 0$$

例如：

取樣序列	$1$ 的個數	$P_{\text{odd}}$
—	0	0
1	1	1
1, 1	2	0
1, 1, 0	2	0
1, 1, 0, 1	3	1

所以電路只需要一個儲存奇偶狀態的 flip-flop，並將其輸入端接至：

$$D_P=P_{\text{odd}}\oplus D_{\text{in}}$$

---

行為描述 Verilog HDL

`timescale 1ns/1ps

module parity_checker (
    input  wire CLK,
    input  wire reset,
    input  wire D_in,
    output reg  P_odd
);

    // 高電位有效、非同步 reset
    always @(posedge CLK or posedge reset) begin
        if (reset)
            P_odd <= 1'b0;
        else
            P_odd <= P_odd ^ D_in;
    end

endmodule

程式說明

always @(posedge CLK or posedge reset)

表示以下兩種事件發生時，執行狀態更新：

• CLK 出現正緣；
• reset 出現正緣。

if (reset)
    P_odd <= 1'b0;

reset 有效時，立即清除奇偶狀態。

P_odd <= P_odd ^ D_in;

reset 無效且 CLK 正緣到達時，將目前奇偶狀態與輸入取樣值做 XOR。

使用非阻塞指定符號 <=，符合時序電路描述方式。

---

Testbench Verilog HDL

`timescale 1ns/1ps

module tb_parity_checker;

    reg CLK;
    reg reset;
    reg D_in;
    wire P_odd;

    parity_checker uut (
        .CLK   (CLK),
        .reset (reset),
        .D_in  (D_in),
        .P_odd (P_odd)
    );

    // 模擬於 150 ns 結束
    initial begin
        #150 $finish;
    end

    // Reset：1 ns 時啟動，7 ns 時解除
    initial fork
        #1 reset = 1;
        #7 reset = 0;
    join

    // CLK 初值為 0，每 5 ns 反相一次
    // 週期為 10 ns
    initial begin
        CLK = 0;
        forever #5 CLK = !CLK;
    end

    // D_in 初值為 1，每 20 ns 反相一次
    initial begin
        D_in = 1;
        forever #20 D_in = !D_in;
    end

endmodule

---

輸入訊號時序

Reset

• $t=1$ ns：reset 由 0 變成 1
• $t=7$ ns：reset 由 1 變成 0

CLK

CLK 初值為 0，每 5 ns 反相一次：

• 正緣：$t=5,15,25,\ldots$ ns
• 負緣：$t=10,20,30,\ldots$ ns

D_in

D_in 初值為 1，每 20 ns 反相一次：

時間區間	D_in
$0\le t<20$	1
$20\le t<40$	0
$40\le t<60$	1
$60\le t<80$	0
$80\le t<100$	1
$100\le t<120
