113 年 國立中山大學電波聯合碩士班《電子學》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題15 分

  1. (15%) A third-order low-pass filter has transmission zeros at ω=2\omega = 2 rad/s and at ∞=∞\infty = \infty. Its natural modes are at s=−1s = -1 and s=−0.5±j0.8s = -0.5 \pm j0.8. The dc gain is unity. Find the transfer function T(s)T(s).

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

連續時間線性系統的轉移函數可寫成

T(s)=K分子多項式分母多項式T(s)=K\frac{\text{分子多項式}}{\text{分母多項式}}

其中:

  • 自然模態即為系統的極點,因此題目給出的 s=−1s=-1 與 s=−0.5±j0.8s=-0.5\pm j0.8 為分母的根。
  • 實係數系統的複數零點必須成共軛對出現。
  • 三階低通濾波器在 ω=2\omega=2 rad/s 有傳輸零點,表示零點位於
    s=±j2s=\pm j2
  • 題目指出在 ∞\infty 有傳輸零點,代表分母階數比分子階數高一階,符合三階分母、二階分子的形式。
  • dc gain 為單位,即
    T(0)=1T(0)=1

解題方法

1. 建立分母

由極點 s=−1s=-1,得到因子

s+1s+1

由共軛複數極點 s=−0.5±j0.8s=-0.5\pm j0.8,得到二階因子

(s+0.5−j0.8)(s+0.5+j0.8)(s+0.5-j0.8)(s+0.5+j0.8)

利用平方差公式:

(s+0.5)2+(0.8)2(s+0.5)^2+(0.8)^2

因此分母為

D(s)=(s+1)[(s+0.5)2+0.82]D(s)=(s+1)\left[(s+0.5)^2+0.8^2\right]

先展開二階部分:

(s+0.5)2+0.82=s2+s+0.25+0.64=s2+s+0.89(s+0.5)^2+0.8^2 =s^2+s+0.25+0.64 =s^2+s+0.89

所以

D(s)=(s+1)(s2+s+0.89)D(s)=(s+1)(s^2+s+0.89)

進一步展開:

D(s)=s3+2s2+1.89s+0.89D(s)=s^3+2s^2+1.89s+0.89

2. 建立分子

由傳輸零點 s=±j2s=\pm j2,分子包含

(s−j2)(s+j2)=s2+4(s-j2)(s+j2)=s^2+4

由於這是三階系統,且在無限遠處有一個零點,因此分子為二階、分母為三階,形式為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題30 分

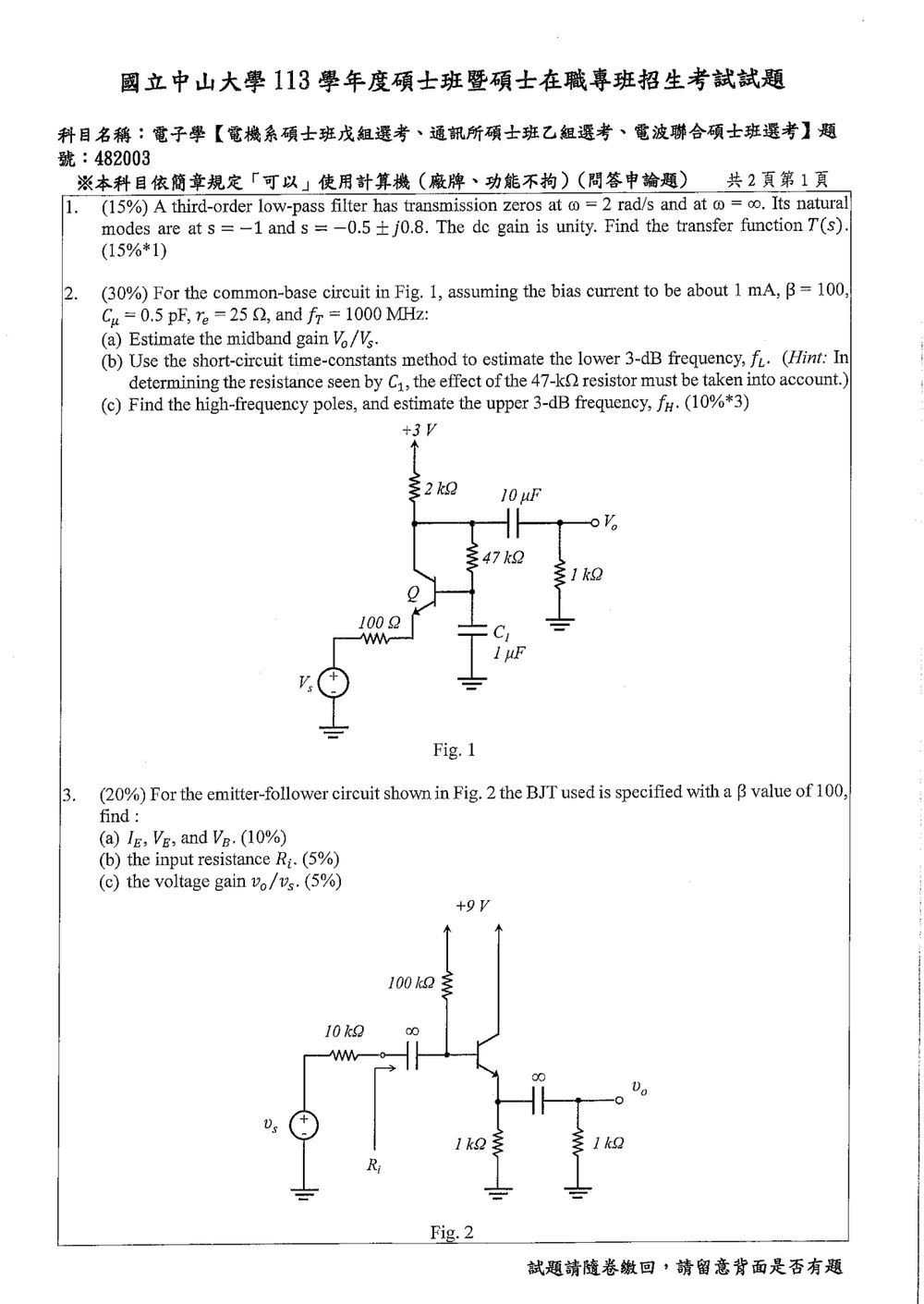

  1. (30%) For the common-base circuit in Fig. 1, assuming the bias current to be about 1 mA, β=100\beta = 100, Cμ=0.5C_\mu = 0.5 pF, re=25r_e = 25 Ω\Omega, and fT=1000f_T = 1000 MHz:
    (a) Estimate the midband gain Vo/VsV_o/V_s. (15%)
    (b) Use the short-circuit time-constants method to estimate the lower 3-dB frequency, fLf_L. (Hint: In determining the resistance seen by CEC_E, the effect of the 47-kΩ\Omega resistor must be taken into account.)
    (c) Find the high-frequency poles, and estimate the upper 3-dB frequency, fHf_H. (10%*3)

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查共基極(common-base)BJT 放大器的:

  1. 中頻電壓增益。
  2. 低頻耦合/旁路電容造成的低頻極點。
  3. 高頻 CπC_{\pi}、CμC_{\mu} 所造成的高頻極點。
  4. 短路時間常數法(short-circuit time-constants method)。

由圖可得:

  • 集極電阻:RC=2 kΩR_C=2\,\text{k}\Omega
  • 負載:RL=1 kΩR_L=1\,\text{k}\Omega
  • 基極與集極間電阻:RB=47 kΩR_B=47\,\text{k}\Omega
  • 輸入源電阻:Rs=100 ΩR_s=100\,\Omega
  • 輸出耦合電容:CO=10 μFC_O=10\,\mu\text{F}
  • 基極旁路電容:C1=1 μFC_1=1\,\mu\text{F}
  • re=25 Ω, β=100r_e=25\,\Omega,\ \beta=100
  • Cμ=0.5 pF, fT=1000 MHzC_\mu=0.5\,\text{pF},\ f_T=1000\,\text{MHz}

取

gm≃1re=125=0.04 Sg_m\simeq \frac{1}{r_e}=\frac{1}{25}=0.04\,\text{S}

且

rπ≃βre=100(25)=2.5 kΩr_\pi\simeq \beta r_e=100(25)=2.5\,\text{k}\Omega

(a) 中頻增益 Vo/VsV_o/V_s

中頻時兩個耦合電容視為短路,基極由 C1C_1 視為交流接地。

集極端的等效負載為

RC′=2 kΩ∥1 kΩ∥47 kΩR_C'=2\,\text{k}\Omega\parallel 1\,\text{k}\Omega\parallel 47\,\text{k}\Omega

因此

RC′=(12000+11000+147000)−1≃657 ΩR_C' =\left(\frac{1}{2000}+\frac{1}{1000}+\frac{1}{47000}\right)^{-1} \simeq 657\,\Omega

共基極級由射極電壓至輸出電壓的增益約為

vove≃gmRC′=0.04(657)≃26.3\frac{v_o}{v_e}\simeq g_mR_C' =0.04(657)\simeq 26.3

輸入端受到 100 Ω100\,\Omega 與 rer_e 分壓,因此

vevs=reRs+re=25100+25=0.2\frac{v_e}{v_s} =\frac{r_e}{R_s+r_e} =\frac{25}{100+25} =0.2

故

VoVs≃gmRC′reRs+re\boxed{ \frac{V_o}{V_s} \simeq g_mR_C'\frac{r_e}{R_s+r_e} } VoVs≃0.04(657)(0.2)≃5.26\frac{V_o}{V_s} \simeq 0.04(657)(0.2) \simeq 5.26

若使用 α=β/(β+1)=100/101\alpha=\beta/(\beta+1)=100/101 修正,結果約為 5.25.2,因此中頻增益為正值。


(b) 低頻 3-dB 頻率 fLf_L

低頻時分別計算兩個電容造成的極點,再取其中較大的頻率作為主導低頻截止頻率。

1. 輸出耦合電容 10 μF10\,\mu\text{F}

將獨立電壓源設為零,電容左側看到的電阻為

R左=2 kΩ∥47 kΩ≃1.918 kΩR_{\text{左}} =2\,\text{k}\Omega\parallel 47\,\text{k}\Omega \simeq 1.918\,\text{k}\Omega

電容右側為負載 1 kΩ1\,\text{k}\Omega,所以

RCO=R左+RL=1.918 kΩ+1 kΩ≃2.918 kΩR_{C_O}=R_{\text{左}}+R_L =1.918\,\text{k}\Omega+1\,\text{k}\Omega \simeq 2.918\,\text{k}\Omega

因此

fCO=12πRCOCOf_{C_O} =\frac{1}{2\pi R_{C_O}C_O} fCO=12π(2.918×103)(10 μF)≃5.5 Hzf_{C_O} =\frac{1}{2\pi(2.918\times10^3)(10\,\mu\text{F})} \simeq 5.5\,\text{Hz}

2. 基極旁路電容 C1=1 μFC_1=1\,\mu\text{F}

從基極往電晶體射極看,輸入源歸零後,100 Ω100\,\Omega 會被 β+1\beta+1 倍反映到基極,因此

Rbase,transistor=rπ+(β+1)RsR_{\text{base,transistor}} =r_\pi+(\beta+1)R_s Rbase,transistor=2.5 kΩ+101(100 Ω)=12.6 kΩR_{\text{base,transistor}} =2.5\,\text{k}\Omega+101(100\,\Omega) =12.6\,\text{k}\Omega

另一條路徑經過 47 kΩ47\,\text{k}\Omega 到集極,而集極交流接地電阻為

RC∥RL=2 kΩ∥1 kΩ=666.7 ΩR_C\parallel R_L =2\,\text{k}\Omega\parallel1\,\text{k}\Omega =666.7\,\Omega

故此路徑為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題20 分

  1. (20%) For the emitter-follower circuit shown in Fig. 2 the BJT used is specified with a β\beta value of 100, find:
    (a) IEI_E, VGV_G, and VBV_B. (10%)
    (b) the input resistance RinR_{in}. (5%)
    (c) the voltage gain vo/vsv_o/v_s. (5%)

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

此題考察 BJT emitter follower(射極跟隨器) 的直流偏壓、輸入電阻與中頻電壓增益。

假設:

  • VBE≈0.7 VV_{BE}\approx 0.7\text{ V}
  • VT≈25 mVV_T\approx 25\text{ mV}
  • 中頻時耦合電容視為短路
  • 忽略 ror_o

題目中的 VGV_G 應為圖中標示的 VEV_E;BJT 並沒有閘極 GG。


(a) 求 IEI_E、VEV_E、VBV_B

直流分析時,輸入與輸出耦合電容皆視為開路,因此只有 100 kΩ100\text{ k}\Omega 電阻提供基極偏壓。

由

VB=VE+0.7V_B=V_E+0.7

且

VE=IE(1 kΩ)V_E=I_E(1\text{ k}\Omega)

又因為

IE=(β+1)IB=101IBI_E=(\beta+1)I_B=101I_B

基極電流為

IB=9−VB100 kΩI_B=\frac{9-V_B}{100\text{ k}\Omega}

代入 VB=101IB(1 kΩ)+0.7V_B=101I_B(1\text{ k}\Omega)+0.7:

IB=9−0.7100 kΩ+101 kΩ=8.3201 kΩ≈41.3 μAI_B=\frac{9-0.7}{100\text{ k}\Omega+101\text{ k}\Omega} =\frac{8.3}{201\text{ k}\Omega} \approx 41.3\ \mu\text{A}

因此

IE=101IB≈101(41.3 μA)≈4.17 mAI_E=101I_B \approx 101(41.3\ \mu\text{A}) \approx 4.17\text{ mA} VE=IE(1 kΩ)≈4.17 VV_E=I_E(1\text{ k}\Omega) \approx 4.17\text{ V} VB=VE+0.7≈4.87 VV_B=V_E+0.7 \approx 4.87\text{ V}

(b) 求輸入電阻 RinR_{in}

中頻時,輸出端的 1 kΩ1\text{ k}\Omega 負載經由耦合電容接到射極,因此射極的交流等效電阻為

RE′=1 kΩ∥1 kΩ=0.5 kΩR_E'=1\text{ k}\Omega\parallel1\text{ k}\Omega =0.5\text{ k}\Omega

由直流工作點計算小訊號參數:

re=VTIE=25 mV4.17 mA≈6.0Ωr_e=\frac{V_T}{I_E} =\frac{25\text{ mV}}{4.17\text{ mA}} \approx 6.0\Omega rπ=βre≈100(6.0Ω)≈600Ωr_\pi=\beta r_e \approx 100(6.0\Omega) \approx 600\Omega

由基極看入 BJT 的電阻為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題35 分

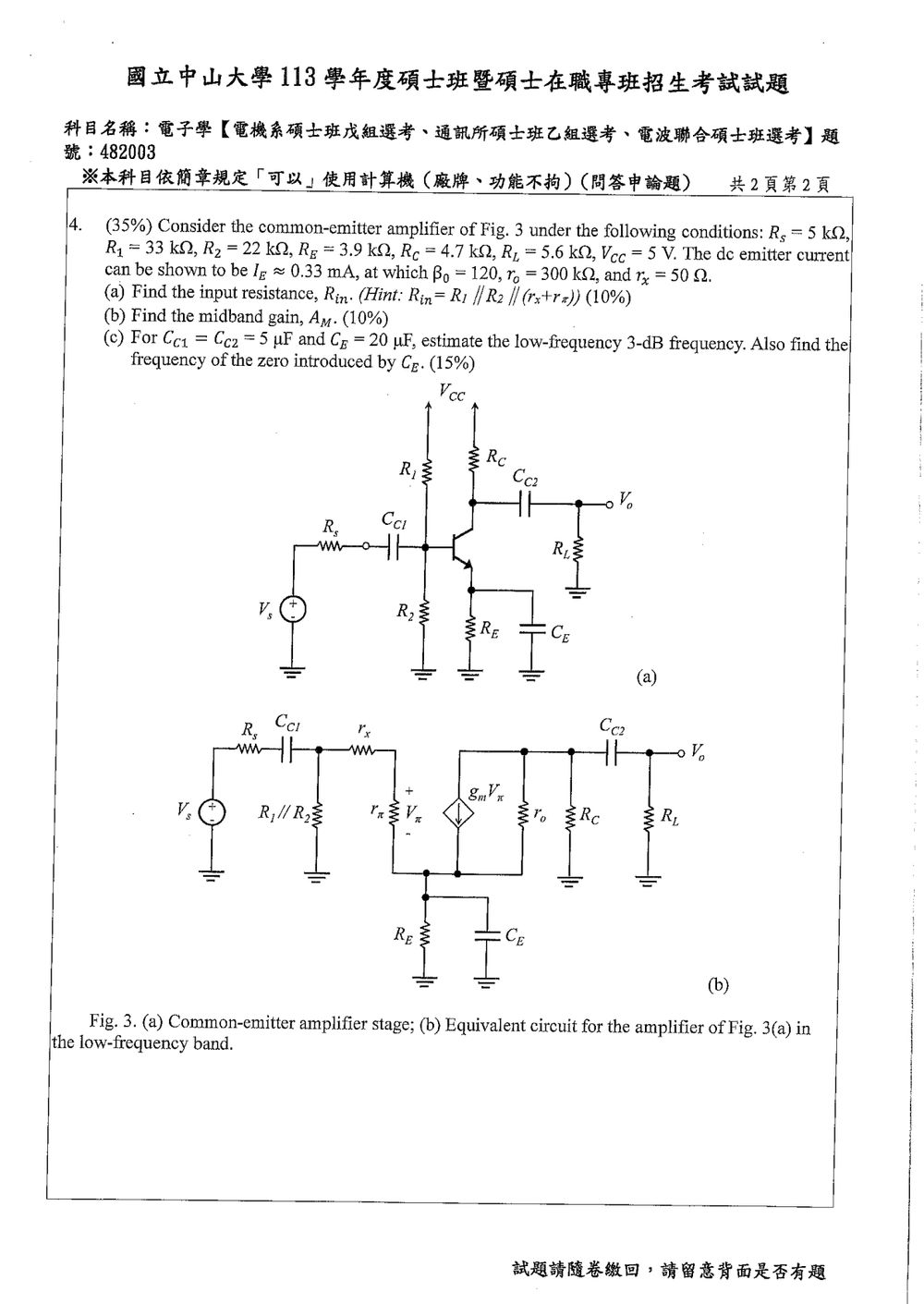

  1. (35%) Consider the common-emitter amplifier of Fig. 3 under the following conditions: R5=5R_5 = 5 kΩ\Omega, R1=33R_1 = 33 kΩ\Omega, R2=22R_2 = 22 kΩ\Omega, RF=3.9R_F = 3.9 kΩ\Omega, RC=4.7R_C = 4.7 kΩ\Omega, RL=5.6R_L = 5.6 kΩ\Omega, VCC=5V_{CC} = 5 V. The dc emitter current can be shown to be IE≈0.33I_E \approx 0.33 mA, at which β0=120\beta_0 = 120, ro=300r_o = 300 kΩ\Omega, and rx=50r_x = 50 Ω\Omega.
    (a) Find the input resistance, RinR_{in}. (Hint: Rin=R1∣∣R2∣∣(rx+rπ))R_{in} = R_1 || R_2 || (r_x + r_{\pi})). (10%)
    (b) Find the midband gain, AMA_M. (10%)
    (c) For CC1=CC2=5C_{C1} = C_{C2} = 5 μ\muF and CE=20C_E = 20 μ\muF, estimate the low-frequency 3-dB frequency. Also find the frequency of the zero introduced by CEC_E. (15%)

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查共射極放大器的小訊號分析:

  • 中頻時,耦合電容 CC1,CC2C_{C1},C_{C2} 與旁路電容 CEC_E 視為短路。
  • 輸入電阻由偏壓電阻與晶體管小訊號輸入電阻並聯而成。
  • 中頻電壓增益需考慮訊號源內阻 RSR_S 的分壓。
  • 低頻截止頻率由 CC1C_{C1}、CC2C_{C2} 與 CEC_E 所造成的高通效應決定。

以下採用 VT≈25 mVV_T\approx25\text{ mV}。


(a) 輸入電阻 RinR_{in}

由

IC=β0β0+1IE=120121(0.33 mA)≈0.327 mAI_C=\frac{\beta_0}{\beta_0+1}I_E =\frac{120}{121}(0.33\text{ mA}) \approx0.327\text{ mA}

可得跨導

gm=ICVT=0.327 mA25 mV≈13.1 mSg_m=\frac{I_C}{V_T} =\frac{0.327\text{ mA}}{25\text{ mV}} \approx13.1\text{ mS}

因此

rπ=β0gm=12013.1 mS≈9.16 kΩr_\pi=\frac{\beta_0}{g_m} =\frac{120}{13.1\text{ mS}} \approx9.16\text{ k}\Omega

晶體管由基極端看入的電阻為

rx+rπ=50Ω+9.16 kΩ≈9.21 kΩr_x+r_\pi=50\Omega+9.16\text{ k}\Omega \approx9.21\text{ k}\Omega

所以

Rin=R1∥R2∥(rx+rπ)=33 kΩ∥22 kΩ∥9.21 kΩ≈5.36 kΩ\begin{aligned} R_{in} &=R_1\parallel R_2\parallel(r_x+r_\pi)\\ &=33\text{ k}\Omega\parallel22\text{ k}\Omega \parallel9.21\text{ k}\Omega\\ &\approx5.36\text{ k}\Omega \end{aligned}

(b) 中頻增益 AMA_M

中頻時 CEC_E 短路,射極為交流接地。集極端的等效負載為

RC′=RC∥RL∥roR_C'=R_C\parallel R_L\parallel r_o

因此

RC′=4.7 kΩ∥5.6 kΩ∥300 kΩ≈2.53 kΩ\begin{aligned} R_C' &=4.7\text{ k}\Omega\parallel5.6\text{ k}\Omega \parallel300\text{ k}\Omega\\ &\approx2.53\text{ k}\Omega \end{aligned}

由訊號源到輸入端的分壓為

vbvs=RinRS+Rin=5.365+5.36≈0.518\frac{v_b}{v_s} =\frac{R_{in}}{R_S+R_{in}} =\frac{5.36}{5+5.36} \approx0.518

考慮 rxr_x 後,晶體管內部 vπv_\pi 與 vbv_b 的關係為

vπvb=rπrx+rπ=9.16 kΩ9.21 kΩ≈0.995\frac{v_\pi}{v_b} =\frac{r_\pi}{r_x+r_\pi} =\frac{9.16\text{ k}\Omega}{9.21\text{ k}\Omega} \approx0.995

由受控電流源,

vovπ=−gm(RC∥RL∥ro)\frac{v_o}{v_\pi} =-g_m(R_C\parallel R_L\parallel r_o)

故整體中頻電壓增益

AM=vovs=−RinRS+Rinrπrx+rπgmRC′≈−(0.518)(0.995)(13.1 mS)(2.53 kΩ)≈−17.0\begin{aligned} A_M &=\frac{v_o}{v_s}\\ &=-\frac{R_{in}}{R_S+R_{in}} \frac{r_\pi}{r_x+r_\pi} g_mR_C'\\ &\approx-(0.518)(0.995)(13.1\text{ mS})(2.53\text{ k}\Omega)\\ &\approx-17.0 \end{aligned}

負號表示共射極放大器輸出與輸入反相。


(c) 低頻 33 dB 頻率與 CEC_E 所造成的零點

1. 輸入耦合電容 CC1C_{C1}

CC1C_{C1} 所看到的等效電阻為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊
