112 年 國立臺灣大學電機工程研究所乙組《電路學》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題20 分

  1. Please find: (a) the Norton equivalent circuit of the circuit shown in Figure 1; [15] b) if a load is connected to the terminal A-B, please find the maximum power that can be delivered to the load. [5]

🖼️【此處有附圖,請對照原卷】
(Figure 1:200 V 電壓源(電流 ii 由正端流出)串聯 2 kΩ 電阻後到節點 N,N 經另一個 2 kΩ 電阻接到底部共同線。N 與端點 A 之間接一個 2 kΩ 電阻,並有一個與它並聯、箭頭由 N 指向 A 的相依電流源 0.2i0.2i。A 經 4 kΩ 電阻接到底部共同線,底部共同線引出端點 B;負載(load)接在 A、B 兩端。)

🖼️ 本題含圖表,以下為原卷對應頁面:

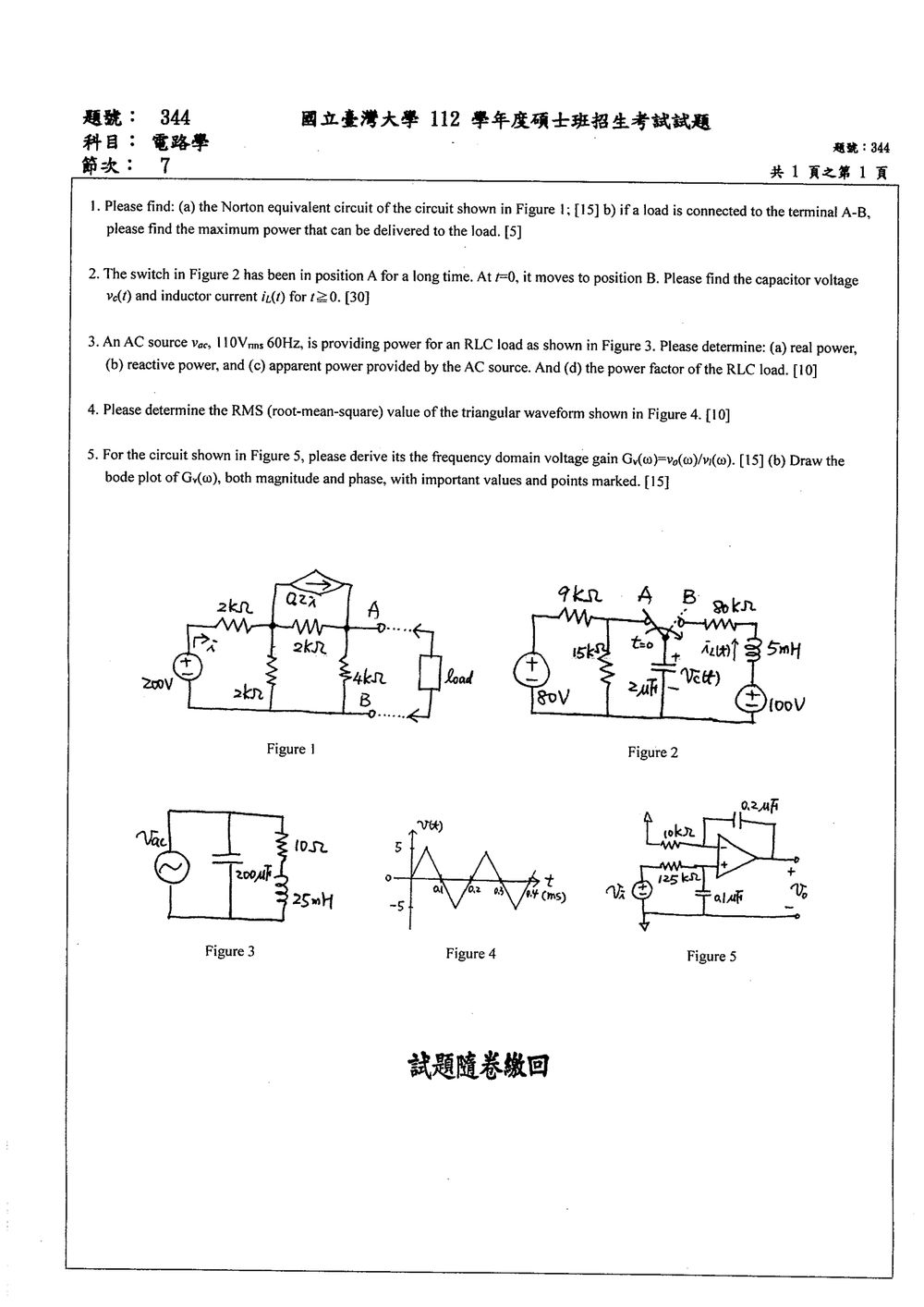

原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

求端點 A–B 的諾頓等效電路,可先求戴維寧等效的開路電壓 VthV_{\text{th}} 與等效電阻 RthR_{\text{th}},再使用

IN=VthRthI_{\text{N}}=\frac{V_{\text{th}}}{R_{\text{th}}}

因電路含受控電流源,求等效電阻時不能把受控源關掉;應將獨立電壓源短路,再於 A–B 端加測試電壓。

解題方法

令底部共同線 B 為接地,節點 N、A 的電壓分別為 VNV_N、VAV_A。電流 ii 由 200 V 電壓源正端流出,因此

i=200−VN2 mAi=\frac{200-V_N}{2}\ \text{mA}

此處電阻以 kΩ\text{k}\Omega 計,電流以 mA\text{mA} 計。

先將負載開路,A 點套用 KCL:

VA−VN2+VA4−0.2i=0\frac{V_A-V_N}{2}+\frac{V_A}{4}-0.2i=0

代入 i=(200−VN)/2i=(200-V_N)/2,並整理 N 點與 A 點的 KCL 方程式,可得

2.8VN−VA=1602.8V_N-V_A=160 15VA−8VN=40015V_A-8V_N=400

解得

VN=140017 V,VA=120017 VV_N=\frac{1400}{17}\ \text{V},\qquad V_A=\frac{1200}{17}\ \text{V}

因此開路電壓為

Vth=VA=120017 VV_{\text{th}}=V_A=\frac{1200}{17}\ \text{V}

接著求等效電阻。將 200 V 獨立電壓源短路,於 A–B 端加測試電壓 VtV_t。此時 i=−VN/2i=-V_N/2(單位為 mA)。N 點 KCL 為

VN2+VN2+VN−Vt2+0.2i=0\frac{V_N}{2}+\frac{V_N}{2}+\frac{V_N-V_t}{2}+0.2i=0

代入 i=−VN/2i=-V_N/2,得

VN=514VtV_N=\frac{5}{14}V_t

測試電流(由測試源流入電路)為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題30 分

  1. The switch in Figure 2 has been in position A for a long time. At t=0t=0, it moves to position B. Please find the capacitor voltage vc(t)v_c(t) and inductor current iL(t)i_L(t) for t≥0t \geq 0. [30]

🖼️【此處有附圖,請對照原卷】
(Figure 2:80 V 電壓源(正端在上)串聯 9 kΩ 電阻到節點 X,X 經 15 kΩ 電阻接到底部共同線,X 同時接到開關的 A 端。開關的共同端接到 2 μF 電容的上端,電容電壓 vc(t)v_c(t) 上正下負、下端接底部共同線。開關的 B 端依序經 80 kΩ 電阻、5 mH 電感與 100 V 電壓源(正端在上)接到底部共同線,iL(t)i_L(t) 的參考方向在電感中向上(流向 80 kΩ 電阻)。t=0t=0 時開關由 A 切到 B。)

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

這題考一階初始條件與二階 RLC 暫態分析:

  • 電容電壓、電感電流不能瞬間改變:vC(0+)=vC(0−)v_C(0^+)=v_C(0^-)、iL(0+)=iL(0−)i_L(0^+)=i_L(0^-)。
  • 電容關係式:iC=C dvC/dti_C=C\,dv_C/dt。
  • 電感與電阻串聯,切換後可用 KVL 建立微分方程。

解題方法

1. 求切換前的電容電壓

開關長時間接在 A 時,電容於直流穩態等效為開路。9 kΩ9\,\text{k}\Omega 與 15 kΩ15\,\text{k}\Omega 串接在 80 V80\,\text{V} 電源上,電容電壓就是 15 kΩ15\,\text{k}\Omega 上的分壓:

vC(0−)=80159+15=50 Vv_C(0^-)=80\frac{15}{9+15}=50\text{ V}

切換瞬間電容電壓連續,因此 vC(0+)=50 Vv_C(0^+)=50\text{ V}。切換前電感支路未接入,故 iL(0−)=0i_L(0^-)=0;電感電流連續,因此 iL(0+)=0i_L(0^+)=0。

2. 建立切換後的方程式

切至 B 後,電容、80 kΩ80\,\text{k}\Omega 電阻、5 mH5\,\text{mH} 電感與 100 V100\,\text{V} 電源形成單一串聯迴路。依題目所標電流方向,KVL 為

100=RiL+LdiLdt+vC100=Ri_L+L\frac{di_L}{dt}+v_C

其中 R=80 kΩR=80\,\text{k}\Omega、L=5 mHL=5\,\text{mH}、C=2 μFC=2\,\mu\text{F}。由電容電流關係,iL=C dvC/dti_L=C\,dv_C/dt,代入得

LCd2vCdt2+RCdvCdt+vC=100LC\frac{d^2v_C}{dt^2}+RC\frac{dv_C}{dt}+v_C=100

特徵方程式為

s2+RLs+1LC=0s^2+\frac{R}{L}s+\frac{1}{LC}=0

令兩個正衰減率為

λ1=RL−(RL)2−4LC2,λ2=RL+(RL)2−4LC2\lambda_1=\frac{\frac{R}{L}-\sqrt{(\frac{R}{L})^2-\frac{4}{LC}}}{2}, \qquad \lambda_2=\frac{\frac{R}{L}+\sqrt{(\frac{R}{L})^2-\frac{4}{LC}}}{2}

代入元件值,得到

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題10 分

  1. An AC source vacv_{ac}, 110 Vrms110\ \text{V}_{\text{rms}} 60 Hz, is providing power for an RLC load as shown in Figure 3. Please determine: (a) real power, (b) reactive power, and (c) apparent power provided by the AC source. And (d) the power factor of the RLC load. [10]

🖼️【此處有附圖,請對照原卷】
(Figure 3:交流電源 vacv_{ac} 兩端並聯一個 200 μF 電容,以及一條由 10 Ω 電阻與 25 mH 電感串聯而成的支路。)

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

交流負載的複功率為 S‾=P+jQ\underline{S}=P+jQ,其中 PP 是實功率、QQ 是虛功率。電感吸收正虛功率,電容吸收負虛功率。視在功率與功率因數分別為

∣S∣=P2+Q2,PF=P∣S∣.|S|=\sqrt{P^2+Q^2}, \qquad \mathrm{PF}=\frac{P}{|S|}.

圖中電容與串聯 RR–LL 支路並聯在 110 Vrms110\ \mathrm{V}_{\mathrm{rms}}、60 Hz60\ \mathrm{Hz} 電源兩端,因此兩支路電壓相同。

解題方法

角頻率為

ω=2πf=2π(60)=376.99 rad/s.\omega=2\pi f=2\pi(60)=376.99\ \mathrm{rad/s}.

串聯電感的電抗為

XL=ωL=376.99(25×10−3)=9.425 Ω.X_L=\omega L=376.99(25\times10^{-3})=9.425\ \Omega.

串聯 RR–LL 支路的阻抗大小平方為

∣ZRL∣2=R2+XL2=102+9.4252=188.83 Ω2.|Z_{RL}|^2=R^2+X_L^2=10^2+9.425^2=188.83\ \Omega^2.

實功率只由電阻消耗:

P=V2RR2+XL2=1102(10)188.83=6408 W.P=\frac{V^2R}{R^2+X_L^2} =\frac{110^2(10)}{188.83} =6408\ \mathrm{W}.
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題10 分

  1. Please determine the RMS (root-mean-square) value of the triangular waveform shown in Figure 4. [10]

🖼️【此處有附圖,請對照原卷】
(Figure 4:v(t)v(t) 為三角波,橫軸單位為 ms。t=0t=0 時為 0 V,線性上升到 +5 V 後下降,於 0.1 ms 經過 0 V、降到 −5 V 後回升,於 0.2 ms 回到 0 V;0.2~0.4 ms 重複相同波形。)

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

RMS(均方根值)是先將一個週期內的波形平方取平均,再開平方:

Vrms=1T∫0Tv2(t) dtV_{\mathrm{rms}}=\sqrt{\frac{1}{T}\int_0^T v^2(t)\,dt}

三角波的正、負半週在平方後相同,因此可利用對稱性計算。

解題方法

由圖可知,三角波峰值為 Vp=5 VV_p=5\text{ V},週期為 T=0.2 msT=0.2\text{ ms}。每四分之一週期,波形都在 00 與 ±Vp\pm V_p 之間線性變化。

以其中一段由 00 線性上升至 VpV_p 的波形為例,令該段長度為 T/4T/4,其平方積分為:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 5 題30 分

  1. For the circuit shown in Figure 5, please derive its the frequency domain voltage gain Gv(ω)=vo(ω)/vi(ω)G_v(\omega) = v_o(\omega)/v_i(\omega). [15] (b) Draw the bode plot of Gv(ω)G_v(\omega), both magnitude and phase, with important values and points marked. [15]

🖼️【此處有附圖,請對照原卷】
(Figure 5:運算放大器的非反相輸入端經 125 kΩ 電阻接到輸入電壓 viv_i,並經 0.1 μF 電容接地;反相輸入端經 10 kΩ 電阻接地,並經 0.2 μF 回授電容接到輸出端;輸出電壓 vov_o 對地量測。)

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查理想運算放大器的非反相放大器,以及輸入端與回授端的 RC 頻率響應。理想運算放大器在負回授下滿足 v+=v−v_+=v_-,且輸入端電流為零;電容在頻域中的阻抗為 ZC=1/(jωC)Z_C=1/(j\omega C)。

解題方法

先求非反相端電壓,再以反相端的電阻與電容回授網路求閉迴路增益。

非反相端的 125 kΩ125\,\text{k}\Omega 電阻與 0.1 μF0.1\,\mu\text{F} 電容形成低通分壓器,因此

v+vi=11+jω(125 kΩ)(0.1 μF)=11+jω/80.\frac{v_+}{v_i} = \frac{1}{1+j\omega(125\,\text{k}\Omega)(0.1\,\mu\text{F})} = \frac{1}{1+j\omega/80}.

反相端接地電阻為 Rg=10 kΩR_g=10\,\text{k}\Omega,回授電容為 Cf=0.2 μFC_f=0.2\,\mu\text{F}。非反相放大器的閉迴路增益為

vov+=1+ZfRg=1+1jωRgCf=1+1jω(0.002)=1+500jω.\frac{v_o}{v_+} = 1+\frac{Z_f}{R_g} = 1+\frac{1}{j\omega R_g C_f} = 1+\frac{1}{j\omega(0.002)} = 1+\frac{500}{j\omega}.

因此總電壓增益為

Gv(ω)=vovi=1+500/(jω)1+jω/80=jω+500jω(1+jω/80).G_v(\omega) = \frac{v_o}{v_i} = \frac{1+500/(j\omega)}{1+j\omega/80} = \frac{j\omega+500}{j\omega(1+j\omega/80)}.

其轉折角頻率為 80 rad/s80\,\text{rad/s} 與 500 rad/s500\,\text{rad/s}。

幅頻響應

增益大小為

∣Gv(ω)∣=1+(500/ω)21+(ω/80)2.|G_v(\omega)| = \frac{\sqrt{1+(500/\omega)^2}} {\sqrt{1+(\omega/80)^2}}.

以分貝表示:

20log⁡10∣Gv(ω)∣=10log⁡10(1+5002ω2)−10log⁡10(1+ω2802).20\log_{10}|G_v(\omega)| = 10\log_{10}\left(1+\frac{500^2}{\omega^2}\right) - 10\log_{10}\left(1+\frac{\omega^2}{80^2}\right).

漸近線的斜率如下:

  • ω<80 rad/s\omega<80\,\text{rad/s}:∣Gv∣≈500/ω|G_v|\approx 500/\omega,斜率為 −20 dB/dec-20\,\text{dB/dec}。
  • 80<ω<500 rad/s80<\omega<500\,\text{rad/s}:斜率為 −40 dB/dec-40\,\text{dB/dec}。
  • ω>500 rad/s\omega>500\,\text{rad/s}:∣Gv∣≈80/ω|G_v|\approx 80/\omega,斜率回到 −20 dB/dec-20\,\text{dB/dec}。

重要點的精確值:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊
