114 年 國立臺灣大學電機工程研究所乙組《電力工程(含電機機械、電力電子、電力系統)》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題

Given the 60 Hz, balanced three-phase system shown below, find ZaZ_a, ZbZ_b and VabV_{ab} when the system delivers a real power of P=800P = 800 W at a power factor of 0.9 lagging to each of the three loads (load 1, load 2, and load 3). Assume that Vca(t)=2×262cos⁡(377t)V_{ca}(t) = \sqrt{2} \times 262 \cos(377t) V.
🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:

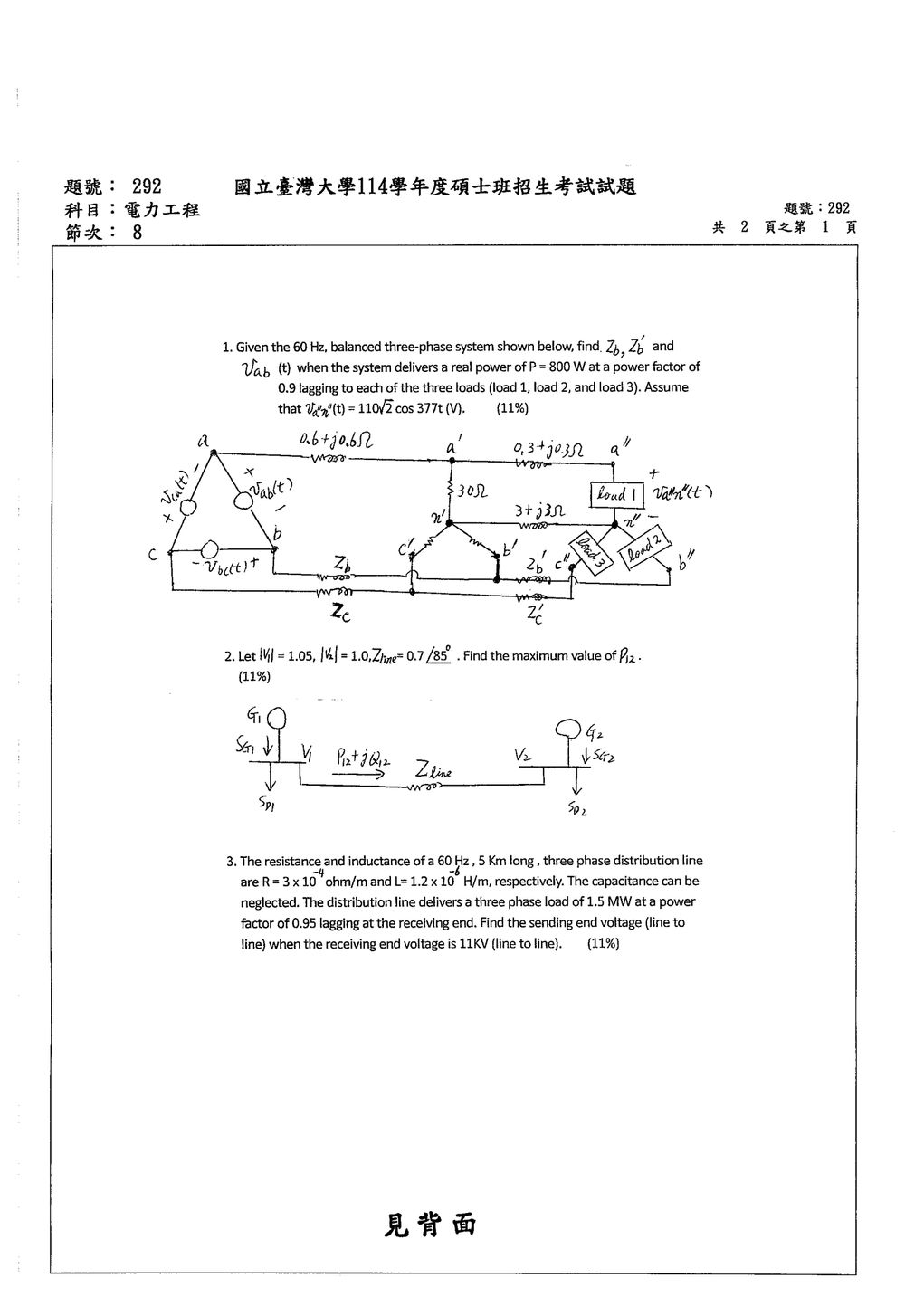

原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查平衡三相系統、三相複功率與線路壓降。

每一個負載的功率因數為 0.90.9 lagging,因此:

ϕ=cos⁡−1(0.9)=25.842∘\phi=\cos^{-1}(0.9)=25.842^\circ Q=Ptan⁡ϕ=800tan⁡(cos⁡−10.9)=387.3 varQ=P\tan\phi =800\tan(\cos^{-1}0.9) =387.3\ \text{var}

所以每一負載的複功率為:

SL=800+j387.3 VAS_L=800+j387.3\ \text{VA}

三相平衡時,各相線路阻抗必須相同。


解題方法

由圖中 aa 相兩段線路阻抗:

Za=0.6+j0.6 ΩZ_a=0.6+j0.6\ \Omega Za′=0.3+j0.3 ΩZ'_a=0.3+j0.3\ \Omega

平衡三相系統要求各相對應線路阻抗相同,因此:

Zb=0.6+j0.6 Ω\boxed{Z_b=0.6+j0.6\ \Omega} Zb′=0.3+j0.3 Ω\boxed{Z'_b=0.3+j0.3\ \Omega}

每一相從電源到負載端的總線路阻抗為:

Zline=(0.6+j0.6)+(0.3+j0.3)=0.9+j0.9 ΩZ_{\text{line}} =(0.6+j0.6)+(0.3+j0.3) =0.9+j0.9\ \Omega

已知電源線電壓:

Vca=262∠0∘ V(rms)V_{ca}=262\angle 0^\circ\ \text{V(rms)}

故電源相電壓大小為:

∣Eϕ∣=2623=151.27 V|E_\phi|=\frac{262}{\sqrt{3}}=151.27\ \text{V}

每相所對應的三相複功率為:

Sϕ=800+j387.3 VAS_\phi=800+j387.3\ \text{VA}

令負載端相電壓為 VϕV_\phi,則:

Eϕ=Vϕ+ZlineIϕE_\phi=V_\phi+Z_{\text{line}}I_\phi

且

Iϕ=Sϕ∗Vϕ∗I_\phi=\frac{S_\phi^*}{V_\phi^*}

代入後可利用功率流方程求得負載端相電壓:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題

Let ∣k∣=1.05|k|=1.05, ∣G1∣=1.0|G_1|=1.0, ∣G2∣=1.0|G_2|=1.0. Find the maximum value of β12\beta_{12}.
🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查兩端電力系統中,線路功率潮流 β12\beta_{12} 的最大值。設

  • V1=1.05∠δV_1=1.05\angle\delta
  • V2=1.0∠0∘V_2=1.0\angle 0^\circ
  • Zline=0.7∠85∘ p.u.Z_{\text{line}}=0.7\angle85^\circ\ \text{p.u.}

其中 δ\delta 為兩端電壓相角差。

由歐姆定律,從母線 1 流向母線 2 的電流為

I12=V1−V2ZlineI_{12}=\frac{V_1-V_2}{Z_{\text{line}}}

母線 1 輸出的複功率為

S12=V1I12∗S_{12}=V_1 I_{12}^{*}

而 β12\beta_{12} 為其實功率部分。

解題方法

令

Zline=R+jXZ_{\text{line}}=R+jX

則

R=0.7cos⁡85∘,X=0.7sin⁡85∘R=0.7\cos85^\circ,\qquad X=0.7\sin85^\circ

複功率

S12=V12−V1V2ejδR−jXS_{12} =\frac{V_1^2-V_1V_2e^{j\delta}}{R-jX}

取實部可得

β12=V12R−V1V2Rcos⁡δ+V1V2Xsin⁡δR2+X2\beta_{12} = \frac{ V_1^2R-V_1V_2R\cos\delta+V_1V_2X\sin\delta }{ R^2+X^2 }

將含 δ\delta 的部分合併:

−XR?-X R?

實際上,

−X?-X?

可寫成

−X?-X?

其中

−X?-X?

因此利用

Xsin⁡δ−Rcos⁡δ≤R2+X2=∣Zline∣X\sin\delta-R\cos\delta \leq \sqrt{R^2+X^2} =|Z_{\text{line}}|
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題

The resistance and inductance of a 60 Hz, 5 Km long, three phase distribution line are R=0.7Ω/kmR = 0.7 \Omega / \text{km} and L=10 mH/kmL = 10 \text{ mH} / \text{km}, respectively. The capacitance at the receiving end is C=3 MW/AC = 3 \text{ MW} / \text{A} at a power factor of 0.95 lagging at the receiving end. Find the sending end and voltage (line to line) when the receiving end voltage is 11kV (line to line).

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查三相短距離輸電線的電壓降計算。由圖中資料:

  • 線長:l=5 kml=5\text{ km}
  • 頻率:f=60 Hzf=60\text{ Hz}
  • 每公里電阻:R′=3×10−4 Ω/m=0.3 Ω/kmR'=3\times10^{-4}\ \Omega/\text{m}=0.3\ \Omega/\text{km}
  • 每公里電感:L′=1.2×10−6 H/m=1.2 mH/kmL'=1.2\times10^{-6}\ \text{H/m}=1.2\text{ mH/km}
  • 負載功率:PR=1.5 MWP_R=1.5\text{ MW}
  • 接收端功率因數:0.950.95 lagging
  • 接收端線電壓:VR,LL=11 kVV_{R,LL}=11\text{ kV}

圖中註明電容可忽略,因此採用短線模型,只考慮串聯阻抗。

解題方法

以接收端相電壓為參考相量:

VR=VR,LL3=110003=6350.85 VV_R=\frac{V_{R,LL}}{\sqrt{3}} =\frac{11000}{\sqrt{3}} =6350.85\text{ V}

功率因數角為

ϕ=cos⁡−1(0.95)=18.19∘\phi=\cos^{-1}(0.95)=18.19^\circ

三相負載電流大小:

IR=PR3VR,LLcos⁡ϕI_R=\frac{P_R}{\sqrt{3}V_{R,LL}\cos\phi} IR=1.5×1063(11000)(0.95)=82.88 AI_R=\frac{1.5\times10^6} {\sqrt{3}(11000)(0.95)} =82.88\text{ A}

因為功率因數落後,電流相量為

IR=82.88∠(−18.19∘)=78.77−j25.93 A\mathbf I_R=82.88\angle(-18.19^\circ) =78.77-j25.93\text{ A}

每相線路電阻:

R=0.3(5)=1.5 ΩR=0.3(5)=1.5\ \Omega

每相線路電感:

L=1.2×10−3(5)=0.006 HL=1.2\times10^{-3}(5)=0.006\text{ H}

感抗為

XL=ωL=2πfL=2π(60)(0.006)=2.262 ΩX_L=\omega L=2\pi fL =2\pi(60)(0.006) =2.262\ \Omega
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題20 分

The rotor of a six-pole synchronous generator is rotating at a mechanical speed of 1200 r/min.
(a) What is the frequency of the generated voltage in hertz(Hz)?
(b) Express the mechanical speed in radians per second (rad/sec).

🖼️ 本題含圖表,以下為原卷對應頁面:

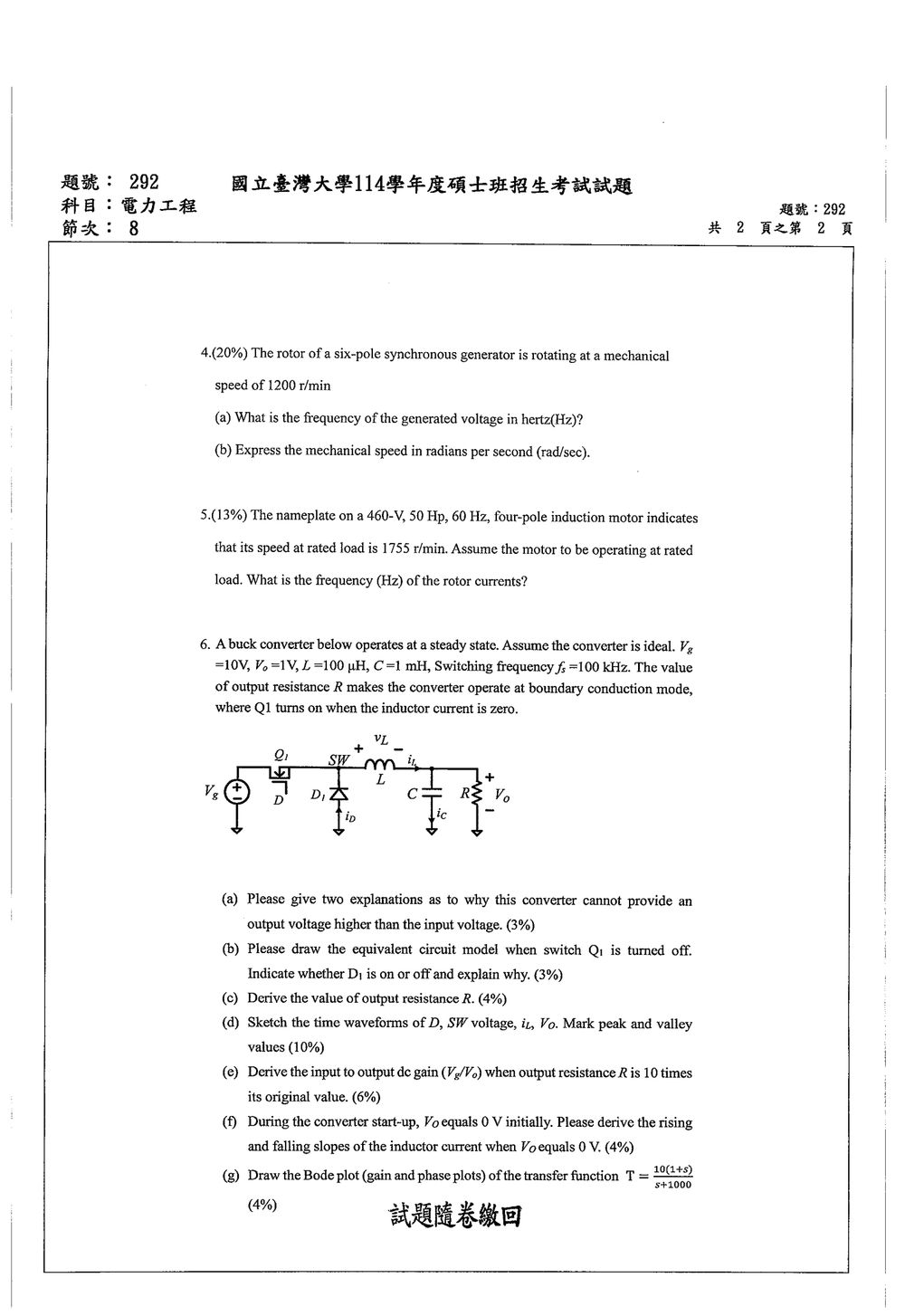

原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

本題主要考驗學生對於同步發電機的基本參數計算,包括轉速與頻率的關係,以及角速度的轉換。

核心觀念:

  1. 同步發電機的轉速、極數與發電機頻率之間的關係。
  2. 機械轉速與角速度之間的轉換。

解題步驟:

(a) 計算發電機頻率:
同步發電機的發電機頻率 ff (單位:Hz) 與其極數 pp (對數,即每對極的數量) 和機械轉速 NN (單位:rpm,每分鐘轉數) 的關係為:
f=p2×N60f = \frac{p}{2} \times \frac{N}{60}
其中 pp 是總極數。題目給定為六極發電機,所以 p=6p=6。
機械轉速 N=1200N = 1200 rpm。

將數值代入公式:
f=62×1200 rpm60 s/minf = \frac{6}{2} \times \frac{1200 \text{ rpm}}{60 \text{ s/min}}
f=3×20 Hzf = 3 \times 20 \text{ Hz}
f=60 Hzf = 60 \text{ Hz}

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 5 題13 分

The nameplate on a 460-V, 50 Hp, 60 Hz, four-pole induction motor indicates that its speed at rated load is 1755 r/min. Assume the motor to be operating at rated load. What is the frequency (Hz) of the rotor currents?

登入後即可作答並保存紀錄。

這一題的完整詳解

本題考驗學生對於感應電動機 (induction motor) 的滑差 (slip) 和轉子電流頻率的計算。

核心觀念:

  1. 感應電動機的同步轉速、轉子轉速與滑差的關係。
  2. 轉子電流的頻率與滑差和定子頻率的關係。

解題步驟:

  1. 計算同步轉速 (NsN_s):
    感應電動機的同步轉速 NsN_s (單位:rpm) 與其極數 pp 和定子頻率 ff (單位:Hz) 的關係為:
    Ns=120×fpN_s = \frac{120 \times f}{p}
    題目給定定子頻率 f=60f = 60 Hz,極數 p=4p = 4 (因為是四極馬達)。
    Ns=120×60 Hz4=72004=1800 rpmN_s = \frac{120 \times 60 \text{ Hz}}{4} = \frac{7200}{4} = 1800 \text{ rpm}

  2. 計算滑差 (ss):
    滑差 ss 是定子同步轉速與轉子實際轉速之間的差異,通常表示為一個比例值。

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 6 題

A buck converter below operates at a steady state. Assume the converter is ideal. Vg=10VV_g =10V, Vo=1VV_o =1V, L=100μHL =100 \mu H, C=1mHC=1 mH, Switching frequency fs=100kHzf_s =100 kHz. The value of output resistance R makes the converter operate at boundary conduction mode, where Q1 turns on when the inductor current is zero.
🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考理想降壓型轉換器的電感伏秒平衡、電容電荷平衡,以及邊界導通模式(BCM)與不連續導通模式(DCM)的差異。

BCM 的電感電流每週期由零上升,再下降至零;在輸出電壓漣波很小的標準近似下,電流為三角波,因此

Vo=DVg,Io=IL,pk2.V_o=DV_g,\qquad I_o=\frac{I_{L,\mathrm{pk}}}{2}.

解題方法

原圖中,Q1Q_1 串接於電源與切換節點 SWSW 之間,LL 由 SWSW 接至輸出端,CC 與 RR 並聯;D1D_1 的陽極接地、陰極接 SWSW,電感電流 iLi_L 的正方向由左往右。原卷確實寫成 C=1 mHC=1\,\mathrm{mH},但 mH\mathrm{mH} 是電感單位,未提供有效的電容量;以下以 C實C_{\mathrm{實}} 表示實際電容量,採通常的輸出小漣波近似。

(a)為何輸出電壓不能高於輸入電壓?提出兩個理由

理由一:電感伏秒平衡限制轉換比。

導通時 vL=Vg−Vov_L=V_g-V_o,關斷且二極體導通時 vL=−Vov_L=-V_o,故

(Vg−Vo)DTs−Vo(1−D)Ts=0.(V_g-V_o)DT_s-V_o(1-D)T_s=0.

整理得

Vo=DVg.V_o=DV_g.

由於 0≤D≤10\leq D\leq1,因此 Vo≤VgV_o\leq V_g。

理由二:輸出高於輸入時,電感電流缺少上升區間。

若 Vo>VgV_o>V_g,Q1Q_1 導通時仍有

diLdt=Vg−VoL<0;\frac{di_L}{dt}=\frac{V_g-V_o}{L}<0;

關斷且 D1D_1 導通時則有

diLdt=−VoL<0.\frac{di_L}{dt}=-\frac{V_o}{L}<0.

兩個區間都使電感電流下降,電源便不能持續補充負載所需能量,因此不能維持升壓的穩態。

(b)Q1Q_1 關斷時的等效電路與 D1D_1 狀態

Q1Q_1 關斷後,輸入電源與電感斷開;由於电感電流不能瞬間改變,仍須沿原方向流動,因而使 D1D_1 順向導通。

等效電路為:

  • Q1Q_1:開路。
  • D1D_1:理想短路,使 vSW=0v_{SW}=0。
  • 電感續流路徑:地端 →D1→L→\rightarrow D_1\rightarrow L\rightarrow 輸出端,再經負載回到地端;CC 仍與 RR 並聯。

此時

vL=−Vo,diLdt=−VoL.v_L=-V_o,\qquad \frac{di_L}{dt}=-\frac{V_o}{L}.

當電感電流下降至零時,D1D_1 截止;BCM 恰在此時開始下一次導通。

(c)求邊界導通時的輸出電阻 RR

先求週期與占空比:

Ts=1100 kHz=10 μs,D=VoVg=110=0.1.T_s=\frac{1}{100\,\mathrm{kHz}}=10\,\mu\mathrm{s}, \qquad D=\frac{V_o}{V_g}=\frac{1}{10}=0.1.

因此

ton=1 μs,toff=9 μs.t_{\mathrm{on}}=1\,\mu\mathrm{s}, \qquad t_{\mathrm{off}}=9\,\mu\mathrm{s}.

電感電流從零開始,峰值為

IL,pk=Vg−VoLton=9100 μH×1 μs=0.09 A.I_{L,\mathrm{pk}} =\frac{V_g-V_o}{L}t_{\mathrm{on}} =\frac{9}{100\,\mu\mathrm{H}}\times1\,\mu\mathrm{s} =0.09\,\mathrm{A}.

由電容平均電流為零,負載平均電流等於電感平均電流:

Io=0.092=0.045 A.I_o=\frac{0.09}{2}=0.045\,\mathrm{A}.

故

R=10.045=2009 Ω≈22.22 Ω.\boxed{R=\frac{1}{0.045}=\frac{200}{9}\,\Omega\approx22.22\,\Omega}.

下降區間的電流變化量為

1100 μH×9 μs=0.09 A,\frac{1}{100\,\mu\mathrm{H}}\times9\,\mu\mathrm{s} =0.09\,\mathrm{A},

恰好使電感電流回到零,符合 BCM 條件。

(d)繪製 DD、SWSW 電壓、iLi_L 與 VoV_o 波形,標示峰、谷值

圖中 DD 的開關驅動波形以導通命令 11、關斷命令 00 正規化表示;原卷未給實際驅動電壓幅度。以下取每週期開始導通為 t=0t=0。

波形0≤t<1 μs0\leq t<1\,\mu\mathrm{s}1≤t<10 μs1\leq t<10\,\mu\mathrm{s}峰、谷值
驅動訊號 DD1100正規化峰值 11、谷值 00
vSWv_{SW}10 V10\,\mathrm{V}0 V0\,\mathrm{V}峰值 10 V10\,\mathrm{V}、谷值 00
iLi_L線性上升線性下降峰值 90 mA90\,\mathrm{mA}、谷值 00

電感電流的兩段斜率為

diLdt∣on=0.09 A/μs,diLdt∣off=−0.01 A/μs.\left.\frac{di_L}{dt}\right|_{\mathrm{on}} =0.09\,\mathrm{A}/\mu\mathrm{s}, \qquad \left.\frac{di_L}{dt}\right|_{\mathrm{off}} =-0.01\,\mathrm{A}/\mu\mathrm{s}.

因此電流波形的關鍵點為

(0,0) ⟶ (1 μs,90 mA) ⟶ (10 μs,0).(0,0)\ \longrightarrow\ (1\,\mu\mathrm{s},90\,\mathrm{mA})\ \longrightarrow\ (10\,\mu\mathrm{s},0).

輸出電壓波形由電容電流決定。

在小漣波近似下,

iC≃iL−Io=iL−45 mA,dvodt=iCC實.i_C\simeq i_L-I_o=i_L-45\,\mathrm{mA}, \qquad \frac{dv_o}{dt}=\frac{i_C}{C_{\mathrm{實}}}.

因此:

  • 00 至 0.5 μs0.5\,\mu\mathrm{s}:iC<0i_C<0,輸出電壓下降。
  • 0.50.5 至 5.5 μs5.5\,\mu\mathrm{s}:iC>0i_C>0,輸出電壓上升。
  • 5.55.5 至 10 μs10\,\mu\mathrm{s}:iC<0i_C<0,輸出電壓下降。

故谷值發生於 0.5 μs0.5\,\mu\mathrm{s},峰值發生於 5.5 μs5.5\,\mu\mathrm{s};各段電壓曲線為拋物線。由正電容電流的三角形面積,

ΔVo,pp≃12(45 mA)(5 μs)C實=1.125×10−7 CC實.\Delta V_{o,\mathrm{pp}} \simeq \frac{\frac12(45\,\mathrm{mA})(5\,\mu\mathrm{s})}{C_{\mathrm{實}}} = \boxed{\frac{1.125\times10^{-7}\,\mathrm{C}}{C_{\mathrm{實}}}}.

若以時間平均輸出電壓 1 V1\,\mathrm{V} 為基準,積分電容電流並令電壓週期平均為 1 V1\,\mathrm{V},可得

Vo,max⁡≃1 V+IL,pkTs(1+D)24C實=1 V+4.125×10−8 CC實,V_{o,\max}\simeq 1\,\mathrm{V} +\frac{I_{L,\mathrm{pk}}T_s(1+D)}{24C_{\mathrm{實}}} = 1\,\mathrm{V}+\frac{4.125\times10^{-8}\,\mathrm{C}}{C_{\mathrm{實}}},
🔒

後續完整解題步驟與【答案】
