112 年 國立中山大學電機工程學系碩士班丁組《電路學》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題10 分

  1. (10 pt) Please prove that the Δ\Delta-connection as shown in Fig. 1(a) and the Y-connected circuit in Fig. 1(b) are equivalent, where R1=RaRcRa+Rb+RcR_1 = \frac{R_a R_c}{R_a+R_b+R_c}, R2=RaRbRa+Rb+RcR_2 = \frac{R_a R_b}{R_a+R_b+R_c}, R3=RbRcRa+Rb+RcR_3 = \frac{R_b R_c}{R_a+R_b+R_c}.

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:

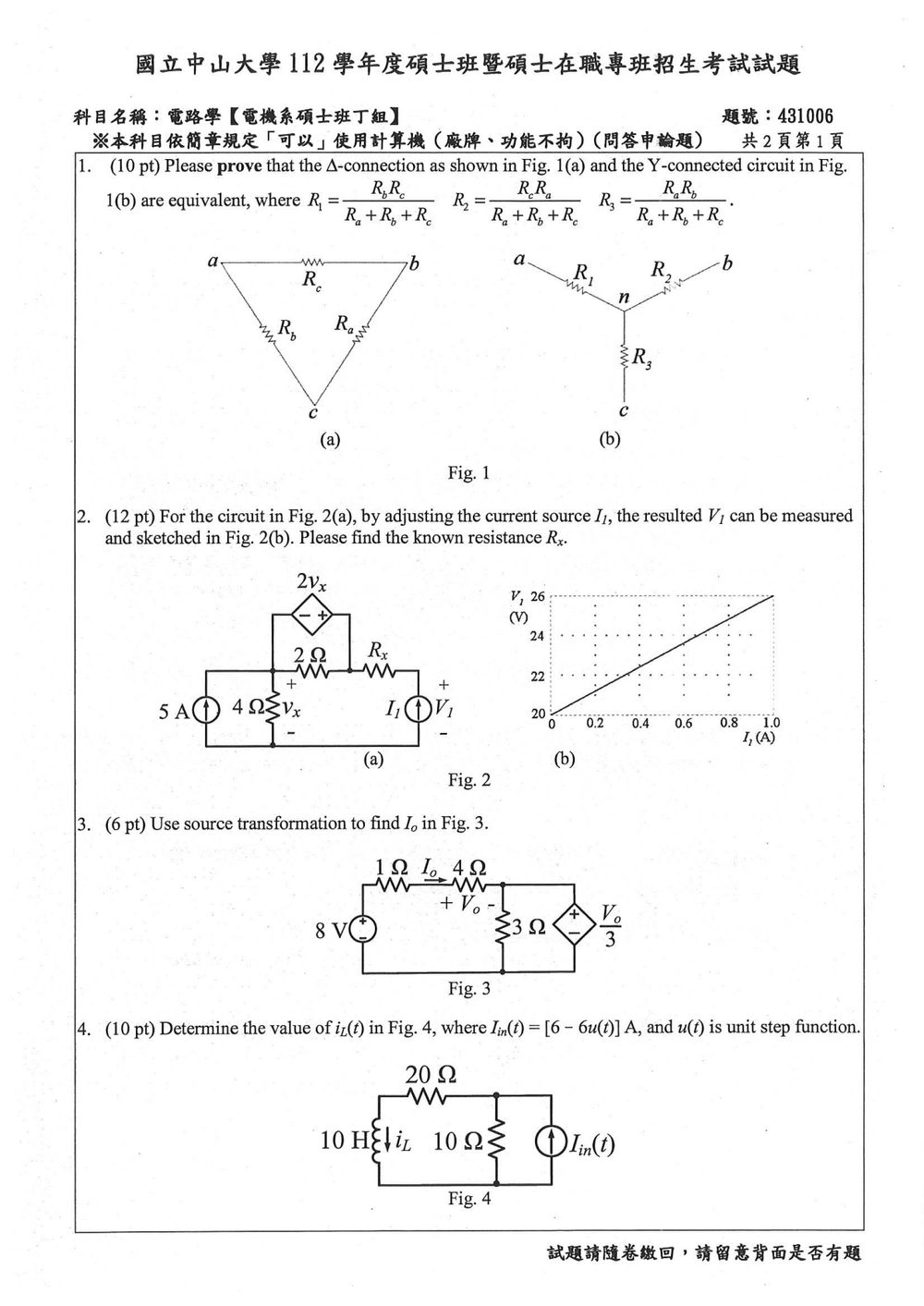

原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

本題旨在證明 Δ\Delta-Y 轉換的等效性,要求推導出 Δ\Delta 網路的各邊電阻與 Y 網路的各臂電阻之間的關係。

證明 Δ\Delta-Y 轉換等效性,我們從兩網路在相同端點間的等效電阻相等來推導。假設 Δ\Delta 網路的節點為 a, b, c,對應的邊電阻為 RabR_{ab}, RbcR_{bc}, RcaR_{ca}。Y 網路的中心節點為 n,連接到 a, b, c 的臂電阻為 RanR_{an}, RbnR_{bn}, RcnR_{cn}。

首先,考慮 Δ\Delta 網路。
兩點間的等效電阻,例如 a 和 b 之間,考慮 c 點與 a, b 的連接。
Rab,Δ=Rca∣∣(Rab+Rbc)R_{ab, \Delta} = R_{ca} || (R_{ab} + R_{bc})
Rab,Δ=RcaRab+RbcRca+Rab+RbcR_{ab, \Delta} = R_{ca} \frac{R_{ab} + R_{bc}}{R_{ca} + R_{ab} + R_{bc}}

同樣地,b 和 c 之間:
Rbc,Δ=Rab∣∣(Rbc+Rca)R_{bc, \Delta} = R_{ab} || (R_{bc} + R_{ca})
Rbc,Δ=RabRbc+RcaRab+Rbc+RcaR_{bc, \Delta} = R_{ab} \frac{R_{bc} + R_{ca}}{R_{ab} + R_{bc} + R_{ca}}

a 和 c 之間:
Rca,Δ=Rbc∣∣(Rca+Rab)R_{ca, \Delta} = R_{bc} || (R_{ca} + R_{ab})
Rca,Δ=RbcRca+RabRbc+Rca+RabR_{ca, \Delta} = R_{bc} \frac{R_{ca} + R_{ab}}{R_{bc} + R_{ca} + R_{ab}}

接下來,考慮 Y 網路。
兩點間的等效電阻,例如 a 和 b 之間,考慮中心點 n 與 a, b 的連接。
Rab,Y=Ran+RbnR_{ab, Y} = R_{an} + R_{bn}

同樣地,b 和 c 之間:
Rbc,Y=Rbn+RcnR_{bc, Y} = R_{bn} + R_{cn}

a 和 c 之間:
Rca,Y=Rcn+RanR_{ca, Y} = R_{cn} + R_{an}

若要使兩網路等效,則必須滿足:
Rab,Δ=Rab,YR_{ab, \Delta} = R_{ab, Y}
Rbc,Δ=Rbc,YR_{bc, \Delta} = R_{bc, Y}
Rca,Δ=Rca,YR_{ca, \Delta} = R_{ca, Y}

代入 Δ\Delta 網路的公式,並假設題目給定的轉換公式成立,即:
R1=Ran=RaRcRa+Rb+RcR_1 = R_{an} = \frac{R_a R_c}{R_a+R_b+R_c}
R2=Rbn=RaRbRa+Rb+RcR_2 = R_{bn} = \frac{R_a R_b}{R_a+R_b+R_c}
R3=Rcn=RbRcRa+Rb+RcR_3 = R_{cn} = \frac{R_b R_c}{R_a+R_b+R_c}

其中,我們將 Δ\Delta 網路的邊電阻標示為 Ra,Rb,RcR_a, R_b, R_c。通常的約定是:
RaR_a 連接節點 b 和 c
RbR_b 連接節點 a 和 c
RcR_c 連接節點 a 和 b

這樣的話,Y 網路的臂電阻與 Δ\Delta 網路的邊電阻的關係為:
Ran=R1R_{an} = R_1 (連接 a 和 n)
Rbn=R2R_{bn} = R_2 (連接 b 和 n)
Rcn=R3R_{cn} = R_3 (連接 c 和 n)

根據題目給定的公式,我們有:
R1=RaRcRa+Rb+RcR_1 = \frac{R_a R_c}{R_a+R_b+R_c}
R2=RaRbRa+Rb+RcR_2 = \frac{R_a R_b}{R_a+R_b+R_c}
R3=RbRcRa+Rb+RcR_3 = \frac{R_b R_c}{R_a+R_b+R_c}

這裡的 Ra,Rb,RcR_a, R_b, R_c 是指 Δ\Delta 網路中,連接兩個節點的電阻。
對應圖 1(a) 中的標示,我們應該這樣對應:
Δ\Delta 網路的節點為 a, b, c。
邊電阻 RabR_{ab} (連接 a 和 b)
邊電阻 RbcR_{bc} (連接 b 和 c)
邊電阻 RcaR_{ca} (連接 c 和 a)

Y 網路的中心節點為 n。
臂電阻 RanR_{an} (連接 a 和 n)
臂電阻 RbnR_{bn} (連接 b 和 n)
臂電阻 RcnR_{cn} (連接 c 和 n)

題目圖 1(a) 中,Δ\Delta 網路的邊電阻標示為 Ra,Rb,RcR_a, R_b, R_c。
從圖上來看:
RaR_a 在節點 c 附近,連接 a 和 b。
RbR_b 在節點 a 附近,連接 b 和 c。
RcR_c 在節點 b 附近,連接 c 和 a。

請注意:題目圖 1(a) 的標示與標準定義略有不同。通常 RabR_{ab} 是連接 a 和 b 的電阻。圖中 RaR_a 是連接 a 和 b 的電阻,RbR_b 是連接 b 和 c 的電阻,RcR_c 是連接 c 和 a 的電阻。

根據圖 1(a) 的標示:
Rab=RaR_{ab} = R_a
Rbc=RbR_{bc} = R_b
Rca=RcR_{ca} = R_c

題目給定的 Y 網路的臂電阻為:
R1R_1 (連接 a 和 n)
R2R_2 (連接 b 和 n)
R3R_3 (連接 c 和 n)

題目給定的轉換公式為:
R1=RaRcRa+Rb+RcR_1 = \frac{R_a R_c}{R_a+R_b+R_c}
R2=RaRbRa+Rb+RcR_2 = \frac{R_a R_b}{R_a+R_b+R_c}
R3=RbRcRa+Rb+RcR_3 = \frac{R_b R_c}{R_a+R_b+R_c}

我們需要證明,當 Y 網路的臂電阻為 R1,R2,R3R_1, R_2, R_3 時,其與 Δ\Delta 網路的等效性,其中 Δ\Delta 網路的邊電阻為 Rab,Rbc,RcaR_{ab}, R_{bc}, R_{ca}。
標準的 Δ\Delta-Y 轉換公式為:
Rab=RanRbn+RbnRcn+RcnRanRcnR_{ab} = \frac{R_{an} R_{bn} + R_{bn} R_{cn} + R_{cn} R_{an}}{R_{cn}}
Rbc=RanRbn+RbnRcn+RcnRanRanR_{bc} = \frac{R_{an} R_{bn} + R_{bn} R_{cn} + R_{cn} R_{an}}{R_{an}}
Rca=RanRbn+RbnRcn+RcnRanRbnR_{ca} = \frac{R_{an} R_{bn} + R_{bn} R_{cn} + R_{cn} R_{an}}{R_{bn}}

以及 Y-to-Δ\Delta 轉換公式:
Ran=RabRcaRab+Rbc+RcaR_{an} = \frac{R_{ab} R_{ca}}{R_{ab} + R_{bc} + R_{ca}}
Rbn=RabRbcRab+Rbc+RcaR_{bn} = \frac{R_{ab} R_{bc}}{R_{ab} + R_{bc} + R_{ca}}
Rcn=RbcRcaRab+Rbc+RcaR_{cn} = \frac{R_{bc} R_{ca}}{R_{ab} + R_{bc} + R_{ca}}

題目要求證明的是 Δ\Delta 網路 (a) 與 Y 網路 (b) 是等效的。
題目給定的 Δ\Delta 網路的邊電阻是 Ra,Rb,RcR_a, R_b, R_c。
題目給定的 Y 網路的臂電阻是 R1,R2,R3R_1, R_2, R_3。

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題12 分

  1. (12 pt) For the circuit in Fig. 2(a), by adjusting the current source I1I_1, the resulted V1V_1 can be measured and sketched in Fig. 2(b). Please find the known resistance RxR_x.

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查:

  • 超節點分析
  • 受控電壓源的約束關係
  • 由量測曲線斜率求電阻

圖中 VxV_x 為 4 Ω4\,\Omega 電阻兩端電壓,且依原圖受控電壓源極性:

Vb−Va=2VxV_b-V_a=2V_x

又因為 Vx=VaV_x=V_a,所以

Vb=3VaV_b=3V_a

解題方法

在右側節點 cc 寫 KCL:

V1−VbRx=I1\frac{V_1-V_b}{R_x}=I_1

因此

V1=Vb+RxI1V_1=V_b+R_xI_1

對包含節點 a,ba,b 的超節點寫 KCL。5 A5\,\mathrm{A} 電流源注入節點 aa,而 I1I_1 注入節點 cc,故:

Va4−I1=5\frac{V_a}{4}-I_1=5

得到

Va=20+4I1V_a=20+4I_1

因此

Vb=3Va=60+12I1V_b=3V_a=60+12I_1

代回 V1V_1:

V1=60+(12+Rx)I1V_1=60+(12+R_x)I_1

由圖 2(b) 的直線,當 I1I_1 從 00 增加至 1 A1\,\mathrm{A} 時,V1V_1 從 2020 增加至 26 V26\,\mathrm{V},所以斜率為:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題6 分

  1. (6 pt) Use source transformation to find IoI_o in Fig. 3.

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查:

  • 電壓源與電阻的源轉換
  • 歐姆定律
  • 受控電壓源的約束關係
  • 依圖示極性定義控制電壓 VoV_o

圖中 IoI_o 由左向右流經 4 Ω4\,\Omega 電阻,因此

Vo=4IoV_o=4I_o

右側受控電壓源的電壓為 Vo/3V_o/3,且上端為正、下端為負。

解題方法

將左側的 8 V8\,\text{V} 電壓源串聯 1 Ω1\,\Omega 電阻,源轉換為:

  • 8 A8\,\text{A} 電流源
  • 並聯 1 Ω1\,\Omega 電阻

設 4 Ω4\,\Omega 電阻左端電壓為 VaV_a,右端電壓為 VbV_b,以下端為參考地。

由源轉換後的左側電路,在節點 aa 寫 KCL:

8=Va1+Io8= \frac{V_a}{1}+I_o

因此

Va=8−IoV_a=8-I_o

由 4 Ω4\,\Omega 電阻上的電壓降:

Vo=Va−Vb=4IoV_o=V_a-V_b=4I_o

故

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題10 分

  1. (10 pt) Determine the value of iZ(t)i_Z(t) in Fig. 4, where Iin(t)=[6−6u(t)]I_{in}(t) = [6 - 6u(t)] A, and u(t)u(t) is unit step function.

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

本題要求計算圖 4 電路中,流過 10 Ω\Omega 電阻的電流 iZ(t)i_Z(t)。電路包含一個 20 Ω\Omega 電阻,一個 10 H 電感,以及一個輸入電流源 Iin(t)I_{in}(t)。輸入電流源的定義為 Iin(t)=[6−6u(t)]I_{in}(t) = [6 - 6u(t)] A,其中 u(t)u(t) 是單位階躍函數。

首先,我們需要理解輸入電流源 Iin(t)I_{in}(t) 的行為。
單位階躍函數 u(t)u(t) 的定義為:
u(t)={0,t<01,t≥0u(t) = \begin{cases} 0, & t < 0 \\ 1, & t \geq 0 \end{cases}

因此,輸入電流源 Iin(t)I_{in}(t) 可以寫成:
對於 t<0t < 0: Iin(t)=6−6×0=6I_{in}(t) = 6 - 6 \times 0 = 6 A。
對於 t≥0t \geq 0: Iin(t)=6−6×1=0I_{in}(t) = 6 - 6 \times 1 = 0 A。

這意味著,在 t<0t < 0 時,輸入電流為 6 A (直流穩態)。
在 t≥0t \geq 0 時,輸入電流變為 0 A (開路)。
這個輸入變化發生在 t=0t=0。

電路是一個 R-L 電路。
20 Ω\Omega 電阻與 10 H 電感串聯。
輸入電流源 Iin(t)I_{in}(t) 提供電流給這個 R-L 串聯電路。
我們要計算的是流過 10 Ω\Omega 電阻的電流 iZ(t)i_Z(t)。由於 20 Ω\Omega 電阻和 10 H 電感是串聯的,流過它們的電流是相同的。因此,iZ(t)i_Z(t) 就是流過整個 R-L 支路的電流。

我們需要分兩個時間段來分析:t<0t < 0 和 t≥0t \geq 0。

情況 1:t<0t < 0 (直流穩態)
在 t<0t < 0 時,輸入電流 Iin(t)=6I_{in}(t) = 6 A。
電感在直流穩態下相當於短路。
所以,電路相當於一個 6 A 的電流源連接到一個 20 Ω\Omega 電阻和一個短路的電感。
整個 6 A 的電流將流過 20 Ω\Omega 電阻和短路的電感。
因此,流過 10 Ω\Omega 電阻的電流 iZ(t)i_Z(t) 在 t<0t < 0 時是:
iZ(t)=6i_Z(t) = 6 A。

情況 2:t≥0t \geq 0 (瞬態分析)
在 t≥0t \geq 0 時,輸入電流 Iin(t)=0I_{in}(t) = 0 A。
這意味著,在 t=0t=0 時,電流源從 6 A 變為 0 A。
這相當於在 t=0t=0 時,將電流源從電路中移除(開路)。
我們需要計算電路在 t=0t=0 時的響應。

在 t=0−t=0^- (剛好在 t=0t=0 之前),電路處於直流穩態,電流為 6 A。
由於電感的電流不能突變,所以在 t=0+t=0^+ (剛好在 t=0t=0 之後),電感中的電流仍然是 6 A。
所以,初始條件是 iL(0+)=6i_L(0^+) = 6 A。

當 t≥0t \geq 0 時,輸入電流為 0 A。電路變為一個只有電阻和電感,且沒有獨立電源的 R-L 電路,由初始條件驅動。
電路的微分方程為:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 5 題12 分

  1. (12 pt) Determine iZ(t)i_Z(t) and vC(t)v_C(t) in the second-order circuit in Fig. 5.

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:

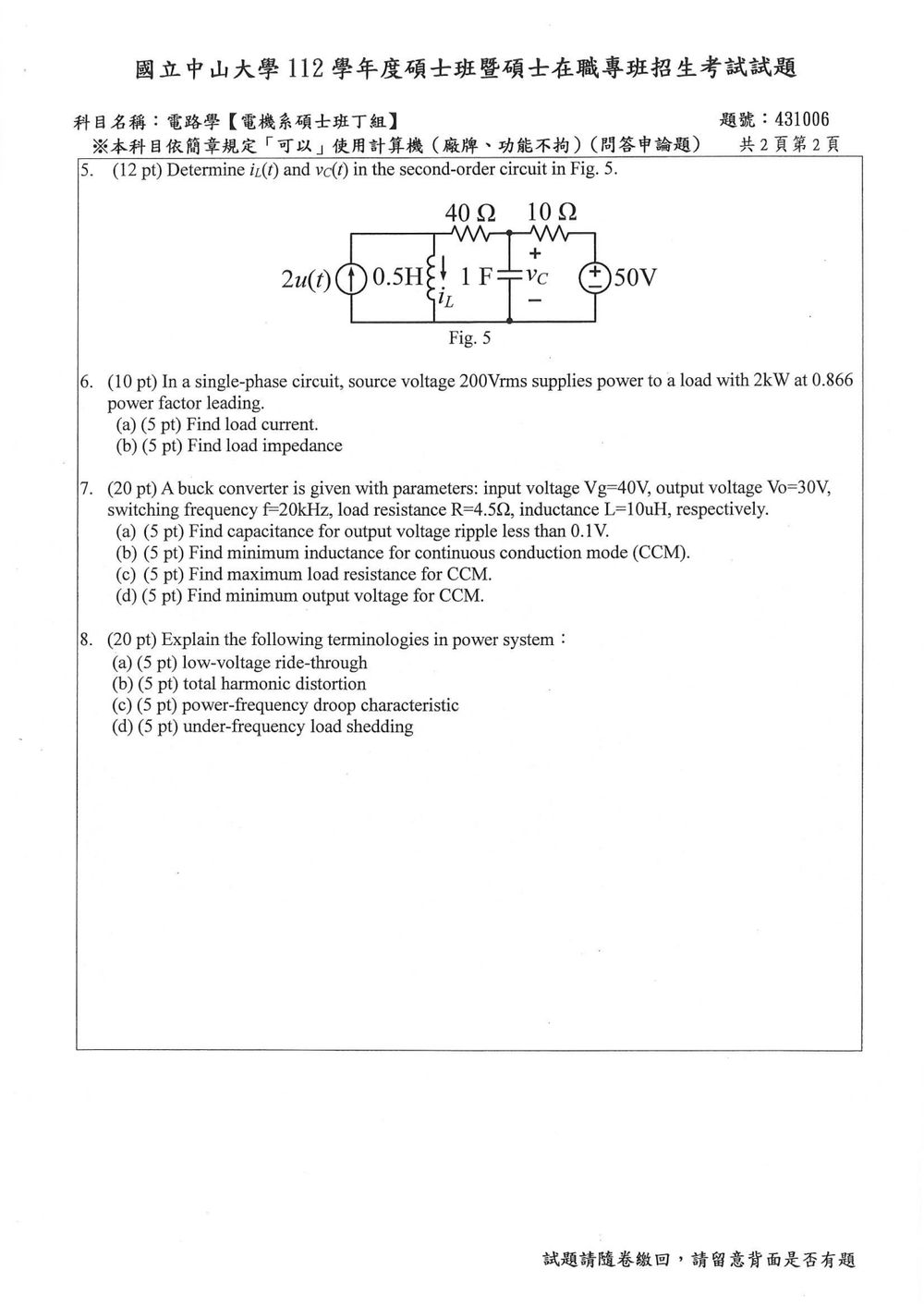

原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

圖中電感標示為 iL(t)i_L(t);題目文字的 iZ(t)i_Z(t) 應為筆誤,以下求解 iL(t)i_L(t) 與 vC(t)v_C(t)。

本題考察二階 RLC 電路的:

  • 電感電流連續性:iL(0+)=iL(0−)i_L(0^+)=i_L(0^-)
  • 電容電壓連續性:vC(0+)=vC(0−)v_C(0^+)=v_C(0^-)
  • 節點電壓法
  • 二階微分方程與自然響應

假設 t<0t<0 時電路已達穩態,且 2u(t)2u(t) 為 t=0t=0 開始作用的 2 A2\text{ A} 階躍電流源。


一、初始條件

在 t<0t<0 時:

  • 電流源 2u(t)=02u(t)=0
  • 穩態下電感視為短路,電容視為開路

因此左側節點接地,右側 50 V50\text{ V} 電壓源經過 10Ω10\Omega 與 40Ω40\Omega 流入電感:

iL(0−)=5010+40=1 Ai_L(0^-)=\frac{50}{10+40}=1\text{ A}

電容上端電壓為 40Ω40\Omega 電阻上的節點電壓:

vC(0−)=504010+40=40 Vv_C(0^-)=50\frac{40}{10+40}=40\text{ V}

由連續性:

iL(0+)=1 A,vC(0+)=40 Vi_L(0^+)=1\text{ A},\qquad v_C(0^+)=40\text{ V}

二、建立節點方程式

令電感上端節點電壓為 va(t)v_a(t),電容電壓為 vC(t)v_C(t)。

在左側節點套用 KCL:

iL+va−vC40=2i_L+\frac{v_a-v_C}{40}=2

因此:

va=vC+80−40iLv_a=v_C+80-40i_L

又因為電感值為 L=0.5 HL=0.5\text{ H}:

va=LdiLdt=0.5diLdtv_a=L\frac{di_L}{dt}=0.5\frac{di_L}{dt}

所以:

0.5diLdt=vC+80−40iL0.5\frac{di_L}{dt}=v_C+80-40i_L

即

diLdt=2vC+160−80iL(1)\frac{di_L}{dt}=2v_C+160-80i_L \tag{1}

在電容節點套用 KCL:

vC−va40+vC−5010+CdvCdt=0\frac{v_C-v_a}{40}+\frac{v_C-50}{10}+C\frac{dv_C}{dt}=0

其中 C=1 FC=1\text{ F}。由左側 KCL 可得:

vC−va40=iL−2\frac{v_C-v_a}{40}=i_L-2

代入後:

iL−2+vC−5010+dvCdt=0i_L-2+\frac{v_C-50}{10}+\frac{dv_C}{dt}=0

整理得:

dvCdt=7−iL−vC10(2)\frac{dv_C}{dt}=7-i_L-\frac{v_C}{10} \tag{2}

三、求解電感電流 iL(t)i_L(t)

由式 (1)(1):

vC=12(diLdt+80iL−160)v_C=\frac{1}{2}\left(\frac{di_L}{dt}+80i_L-160\right)

微分並代入式 (2)(2),得到:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊
