113 年 國立中正大學電機工程學系碩士班電力與電能處理甲組《控制系統》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題20 分

(20%) Consider the SFG shown in Fig. 1.

(a) Find the gain between y1y_1 and y2y_2 using the gain formula.
(b) Find the gain between y2y_2 and y6y_6 using the gain formula.

🖼️【此處有附圖,請對照原卷】

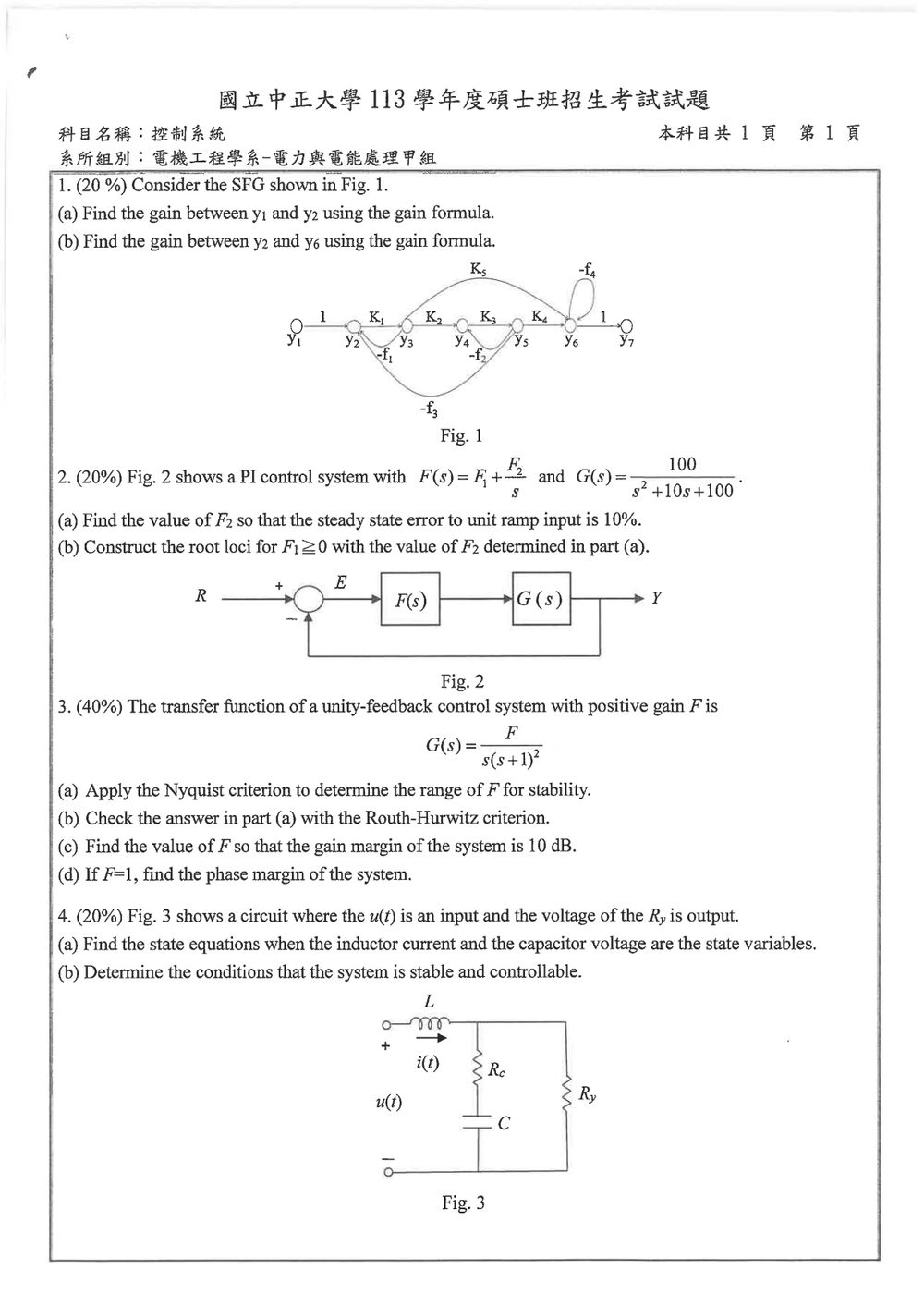

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考訊號流程圖的 Mason 增益公式。從輸入節點到輸出節點的總增益為

T=∑kPkΔkΔT=\frac{\sum_k P_k\Delta_k}{\Delta}

其中 PkP_k 是第 kk 條前向路徑增益;Δ\Delta 由所有迴路及彼此不接觸的迴路組合計算;Δk\Delta_k 則排除所有與第 kk 條前向路徑接觸的迴路。

依圖可列出四個迴路:

L1=−K1f1,L2=−K3f2,L3=−K1K2K3f3,L4=−f4L_1=-K_1f_1,\qquad L_2=-K_3f_2,\qquad L_3=-K_1K_2K_3f_3,\qquad L_4=-f_4

其中 L1L_1 是 y2→y3→y2y_2\to y_3\to y_2,L2L_2 是 y4→y5→y4y_4\to y_5\to y_4,L3L_3 是 y2→y3→y4→y5→y2y_2\to y_3\to y_4\to y_5\to y_2,L4L_4 是 y6y_6 的自迴路。

L4L_4 與前三個迴路都不接觸;前三個迴路中,只有 L1L_1 與 L2L_2 彼此不接觸。因此

Δ=1−(L1+L2+L3+L4)+(L1L2+L1L4+L2L4+L3L4)−L1L2L4=(1+f4)(1+K1f1+K3f2+K1K2K3f3+K1K3f1f2)\begin{aligned} \Delta &=1-(L_1+L_2+L_3+L_4)+(L_1L_2+L_1L_4+L_2L_4+L_3L_4)-L_1L_2L_4\\ &=(1+f_4)\left(1+K_1f_1+K_3f_2+K_1K_2K_3f_3+K_1K_3f_1f_2\right) \end{aligned}

(a) y1y_1 到 y2y_2 的增益

唯一的前向路徑是 y1→y2y_1\to y_2,其增益 P1=1P_1=1。這條路徑只接觸節點 y1,y2y_1,y_2,因此 Δ1\Delta_1 保留不接觸 y2y_2 的迴路 L2,L4L_2,L_4:

Δ1=1−L2−L4+L2L4=(1+K3f2)(1+f4)\Delta_1=1-L_2-L_4+L_2L_4=(1+K_3f_2)(1+f_4)

代入 Mason 公式:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題20 分

(20%) Fig. 2 shows a PI control system with F(s)=F1+F2sF(s) = F_1 + \frac{F_2}{s} and G(s)=100s2+10s+100G(s) = \frac{100}{s^2+10s+100}.

(a) Find the value of F2F_2 so that the steady state error to unit ramp input is 10%.
(b) Construct the root loci for F1≥0F_1 \ge 0 with the value of F2F_2 determined in part (a).

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考兩個觀念:

  1. 單位回授系統的斜坡穩態誤差:先用速度誤差常數 KvK_v 求 F2F_2。
  2. 根軌跡:固定 F2F_2,將 F1F_1 視為非負增益,找出開迴路極點、零點、實軸根軌跡、漸近線與分枝方向。

解題方法

(a) 求 F2F_2

開迴路傳遞函數為

L(s)=F(s)G(s)=(F1+F2s)100s2+10s+100.L(s)=F(s)G(s) =\left(F_1+\frac{F_2}{s}\right)\frac{100}{s^2+10s+100}.

單位回授系統對單位斜坡輸入的速度誤差常數為

Kv=lim⁡s→0sL(s)=lim⁡s→0100(F1s+F2)s2+10s+100=F2.K_v=\lim_{s\to 0}sL(s) =\lim_{s\to 0}\frac{100(F_1s+F_2)}{s^2+10s+100} =F_2.

因此斜坡穩態誤差為

ess=1Kv=1F2.e_{\mathrm{ss}}=\frac{1}{K_v}=\frac{1}{F_2}.

題目要求 ess=0.1e_{\mathrm{ss}}=0.1,所以

F2=10.\boxed{F_2=10}.

(b) F1≥0F_1\ge 0 時的根軌跡

代入 F2=10F_2=10,閉迴路特徵方程為

1+(F1+10s)100s2+10s+100=0.1+\left(F_1+\frac{10}{s}\right)\frac{100}{s^2+10s+100}=0.

整理得

s3+10s2+(100+100F1)s+1000=0.s^3+10s^2+(100+100F_1)s+1000=0.

將 F1F_1 寫成根軌跡增益 KK,可改寫為

1+K100ss3+10s2+100s+1000=0,K=F1≥0.1+K\frac{100s}{s^3+10s^2+100s+1000}=0, \qquad K=F_1\ge 0.

因為

s3+10s2+100s+1000=(s+10)(s2+100),s^3+10s^2+100s+1000=(s+10)(s^2+100),

根軌跡的開迴路極點為

s=−10,s=±j10,s=-10,\quad s=\pm j10,

開迴路零點為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題40 分

(40%) The transfer function of a unity-feedback control system with positive gain FF is

G(s)=Fs(s+1)2G(s) = \frac{F}{s(s+1)^2}

(a) Apply the Nyquist criterion to determine the range of FF for stability.
(b) Check the answer in part (a) with the Routh-Hurwitz criterion.
(c) Find the value of FF so that the gain margin of the system is 10 dB.
(d) If F=1F = 1, find the phase margin of the system.

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題為典型的三階 Type 1 單位負回授系統分析,綜合考察頻域與時域的穩定度與相對穩定度指標,包含以下重要觀念與定理:

  1. 奈氏穩定準則(Nyquist Stability Criterion): Z=P−NZ = P - N 其中 PP 為開迴路傳遞函數 G(s)G(s) 位於右半平面(RHP)的極點數;NN 為奈氏圖對關鍵點 (−1,j0)(-1, j0) 的逆時針繞數(Counter-Clockwise Encirclements);ZZ 為閉迴路特徵方程式位於右半平面的極點數。系統漸近穩定之充要條件為 Z=0Z = 0。
  2. 羅斯–赫維茲準則(Routh-Hurwitz Criterion):
    由閉迴路特徵方程式 1+G(s)=01 + G(s) = 0 建立羅斯表,藉由第一行的正負號變化次數判斷落在右半平面的閉迴路極點數。
  3. 增益邊界(Gain Margin, GM):
    在相位交越頻率 ωpc\omega_{pc}(滿足 ∠G(jωpc)=−180∘\angle G(j\omega_{pc}) = -180^\circ)處,增益邊界的定義為: GM=1∣G(jωpc)∣\text{GM} = \frac{1}{|G(j\omega_{pc})|} 以分貝(dB)表示為: GM (dB)=20log⁡10(1∣G(jωpc)∣)=−20log⁡10∣G(jωpc)∣\text{GM (dB)} = 20 \log_{10} \left( \frac{1}{|G(j\omega_{pc})|} \right) = -20 \log_{10} |G(j\omega_{pc})|
  4. 相位邊界(Phase Margin, PM):
    在增益交越頻率 ωgc\omega_{gc}(滿足 ∣G(jωgc)∣=1|G(j\omega_{gc})| = 1)處,相位邊界的定義為: PM=180∘+∠G(jωgc)\text{PM} = 180^\circ + \angle G(j\omega_{gc})

解題方法與詳細步驟

(a) 利用 Nyquist 準則求系統穩定的 FF 範圍

  1. 開迴路極點分析:

    G(s)=Fs(s+1)2G(s) = \frac{F}{s(s+1)^2}

    開迴路極點為 s=0,−1,−1s = 0, -1, -1。
    所有極點均不在嚴格右半平面(RHP),故 P=0P = 0。

  2. 選取 Nyquist 路徑(Nyquist Contour):
    路徑沿著虛軸從 −j∞-j\infty 到 +j∞+j\infty,並以無限大半徑 R→∞R \to \infty 的右半平面半圓包覆,且在原點 s=0s = 0 處以半徑 ϵ→0+\epsilon \to 0^+ 的微小半圓繞至右側(繞過虛軸極點):

    • 路徑 I:s=jωs = j\omega,ω\omega 由 0+0^+ 到 +∞+\infty。
    • 路徑 II:s=Rejθs = R e^{j\theta},R→∞R \to \infty,θ\theta 由 +90∘+90^\circ 到 −90∘-90^\circ。
    • 路徑 III:s=jωs = j\omega,ω\omega 由 −∞-\infty 到 0−0^-。
    • 路徑 IV:s=ϵejθs = \epsilon e^{j\theta},ϵ→0+\epsilon \to 0^+,θ\theta 由 −90∘-90^\circ 經 0∘0^\circ 到 +90∘+90^\circ。
  3. 映射至 G(s)G(s) 平面:

    • 路徑 I (s=jω,0+≤ω<∞s = j\omega, 0^+ \le \omega < \infty):

      G(jω)=Fjω(1+jω)2=Fjω(1−ω2+2jω)=F−2ω2+jω(1−ω2)G(j\omega) = \frac{F}{j\omega(1+j\omega)^2} = \frac{F}{j\omega(1 - \omega^2 + 2j\omega)} = \frac{F}{-2\omega^2 + j\omega(1-\omega^2)}

      分子分母同乘共軛複數 [−2ω2−jω(1−ω2)][-2\omega^2 - j\omega(1-\omega^2)]:

      G(jω)=F[−2ω2−jω(1−ω2)]4ω4+ω2(1−ω2)2=−2Fω2−jFω(1−ω2)ω2[4ω2+(1−ω2)2]=−2Fω2(1+ω2)2−jF(1−ω2)ω(1+ω2)2G(j\omega) = \frac{F[-2\omega^2 - j\omega(1-\omega^2)]}{4\omega^4 + \omega^2(1-\omega^2)^2} = \frac{-2F\omega^2 - jF\omega(1-\omega^2)}{\omega^2 [4\omega^2 + (1-\omega^2)^2]} = \frac{-2F}{\omega^2(1+\omega^2)^2} - j \frac{F(1-\omega^2)}{\omega(1+\omega^2)^2}

      求實軸交點:
      令虛部為 0,即:

      Im[G(jω)]=0  ⟹  1−ω2=0  ⟹  ωpc=1 rad/s(因 ω>0)\text{Im}[G(j\omega)] = 0 \implies 1 - \omega^2 = 0 \implies \omega_{pc} = 1 \text{ rad/s} \quad (\text{因 } \omega > 0)

      代入實部:

      Re[G(j1)]=−2F12(1+12)2=−2F4=−F2\text{Re}[G(j1)] = \frac{-2F}{1^2(1+1^2)^2} = \frac{-2F}{4} = -\frac{F}{2}

      當 ω→0+\omega \to 0^+ 時:

      ∣G(jω)∣→∞,∠G(jω)→−90∘|G(j\omega)| \to \infty, \quad \angle G(j\omega) \to -90^\circ

      當 ω→∞\omega \to \infty 時:

      ∣G(jω)∣→0,∠G(jω)→−270∘|G(j\omega)| \to 0, \quad \angle G(j\omega) \to -270^\circ
    • 路徑 II (s=Rejθ,R→∞s = R e^{j\theta}, R \to \infty):

      G(s)→FR3ej3θ→0G(s) \to \frac{F}{R^3 e^{j3\theta}} \to 0

      映射在原點。

    • 路徑 III:
      路徑 I 關於實軸的對稱圖形。

    • 路徑 IV (s=ϵejθ,ϵ→0+s = \epsilon e^{j\theta}, \epsilon \to 0^+, θ:−90∘→+90∘\theta: -90^\circ \to +90^\circ):

      G(s)≈Fϵejθ(1)2=Fϵe−jθG(s) \approx \frac{F}{\epsilon e^{j\theta}(1)^2} = \frac{F}{\epsilon} e^{-j\theta}

      軌跡為半徑趨近於 ∞\infty 的大圓弧,角度從 +90∘+90^\circ 經 0∘0^\circ 到 −90∘-90^\circ(順時針旋轉 180∘180^\circ)。

  4. 奈氏準則判斷:
    開迴路軌跡與負實軸交於點 (−F2,0)\left(-\frac{F}{2}, 0\right)。
    關鍵點為 (−1,j0)(-1, j0)。

    • 若 −F2>−1-\frac{F}{2} > -1,即 F2<1  ⟹  F<2\frac{F}{2} < 1 \implies F < 2:
      臨界點 (−1,j0)(-1, j0) 落在完整奈氏軌線的外側,軌跡對 (−1,j0)(-1, j0) 的逆時針繞數為: N=0N = 0 此時右半平面閉迴路極點數為: Z=P−N=0−0=0Z = P - N = 0 - 0 = 0 閉迴路系統為漸近穩定。
    • 若 −F2<−1  ⟹  F>2-\frac{F}{2} < -1 \implies F > 2:
      臨界點 (−1,j0)(-1, j0) 被軌線順時針包圍兩次,即逆時針繞數 N=−2N = -2: Z=P−N=0−(−2)=2≠0Z = P - N = 0 - (-2) = 2 \neq 0 系統不穩定(有 2 個右半平面極點)。
    • 題目已給定 FF 為正增益(positive gain F>0F > 0)。

故使系統穩定的 FF 範圍為:

0<F<20 < F < 2

(b) 利用 Routh-Hurwitz 準則驗證

  1. 求閉迴路特徵方程式: 1+G(s)=0  ⟹  1+Fs(s+1)2=01 + G(s) = 0 \implies 1 + \frac{F}{s(s+1)^2} = 0
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題20 分

(20%) Fig. 3 shows a circuit where the u(t)u(t) is an input and the voltage of the RyR_y is output.

(a) Find the state equations when the inductor current and the capacitor voltage are the state variables.
(b) Determine the conditions that the system is stable and controllable.

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

以電感電流 i(t)i(t) 與電容電壓 vC(t)v_C(t) 為狀態變數。先在電感右側的節點套用基爾霍夫電流定律,再利用電阻、電容與電感的元件關係,將輸出電壓及狀態導數寫成狀態與輸入的線性組合。

令電容上端相對下端的電壓為 vC(t)v_C(t)。因為 RyR_y 與 Rc、CR_c、C 串聯支路並聯,輸出電壓 y(t)y(t) 就是該節點電壓。

(a) 狀態方程式

設流經 Rc、CR_c、C 串聯支路的電流為 iC(t)i_C(t)。由電容關係,

iC(t)=CdvC(t)dt.i_C(t)=C\frac{dv_C(t)}{dt}.

在節點套用電流定律,並寫出各支路關係:

i(t)=y(t)Ry+iC(t),y(t)=RciC(t)+vC(t).i(t)=\frac{y(t)}{R_y}+i_C(t), \qquad y(t)=R_c i_C(t)+v_C(t).

由第二式得 iC=(y−vC)/Rci_C=(y-v_C)/R_c,代入第一式並整理:

y(t)=RcRyRc+Ryi(t)+RyRc+RyvC(t).y(t)=\frac{R_cR_y}{R_c+R_y}i(t) +\frac{R_y}{R_c+R_y}v_C(t).

電感兩端電壓為 u(t)−y(t)u(t)-y(t),因此

di(t)dt=u(t)−y(t)L=1Lu(t)−RcRyL(Rc+Ry)i(t)−RyL(Rc+Ry)vC(t).\frac{di(t)}{dt} =\frac{u(t)-y(t)}{L} =\frac{1}{L}u(t) -\frac{R_cR_y}{L(R_c+R_y)}i(t) -\frac{R_y}{L(R_c+R_y)}v_C(t).

電容支路電流可由節點方程化簡為

iC(t)=Ryi(t)−vC(t)Rc+Ry,i_C(t)=\frac{R_y i(t)-v_C(t)}{R_c+R_y},

所以

dvC(t)dt=RyC(Rc+Ry)i(t)−1C(Rc+Ry)vC(t).\frac{dv_C(t)}{dt} =\frac{R_y}{C(R_c+R_y)}i(t) -\frac{1}{C(R_c+R_y)}v_C(t).

令狀態向量 x(t)=[i(t)vC(t)]T\mathbf{x}(t)=\begin{bmatrix}i(t)&v_C(t)\end{bmatrix}^{\mathsf T},則狀態空間形式為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊
