109 年 國立成功大學地球科學研究所甲組《地球科學》

核心觀念

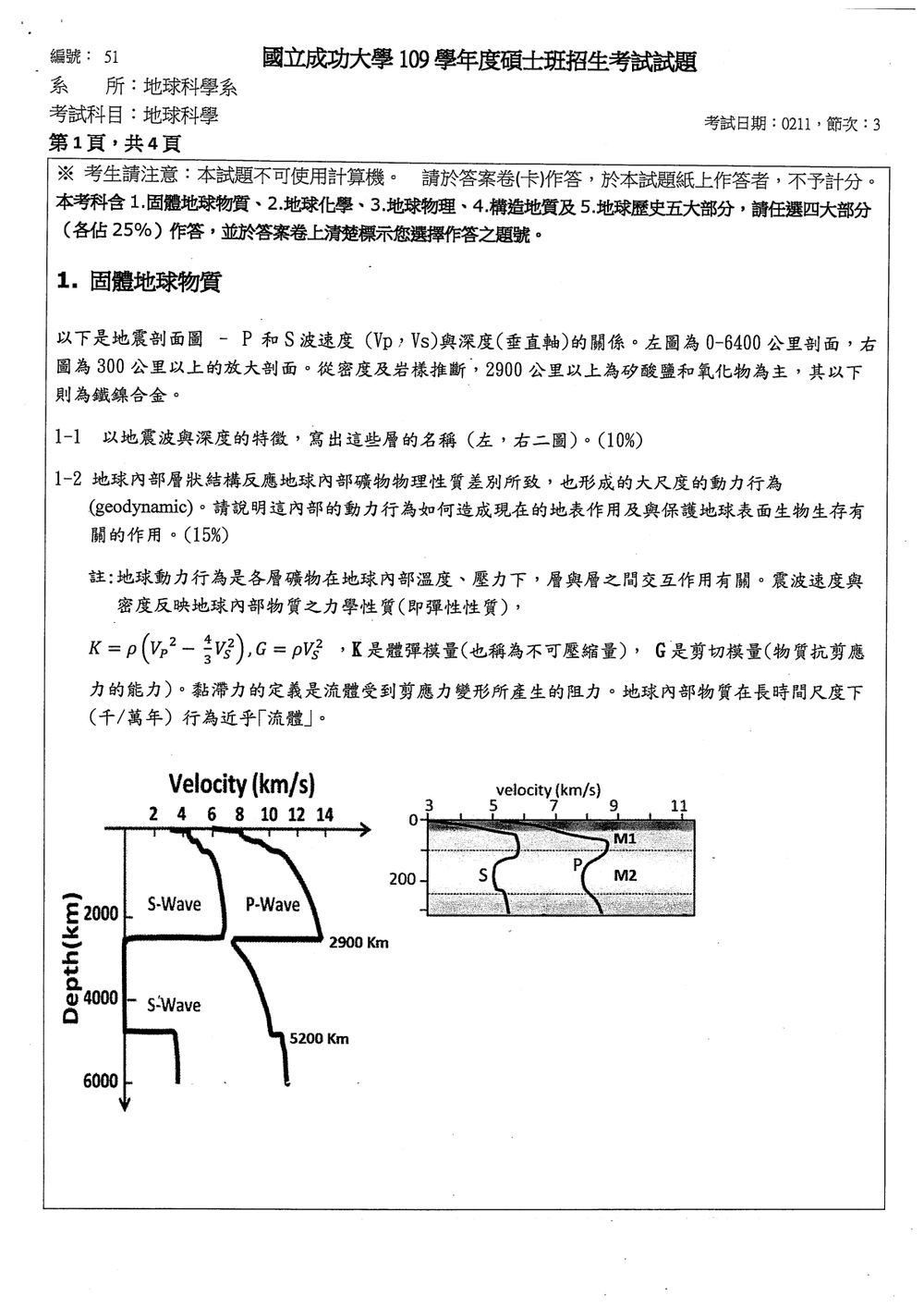

本題利用 $P$ 波、$S$ 波速度隨深度的變化，判斷地球內部的分層與物質狀態：

• $P$ 波可通過固體與流體。
• $S$ 波只能通過具有剪切強度的固體，無法通過流體。
• $S$ 波速度為零或消失，表示該區域近似液態。
• 波速突然改變，代表物質組成、礦物相態或物理性質發生明顯變化，即地震波不連續面。

題幹給出的關係式為

其中 $G$ 為剪切模量。流體無法承受剪應力，因此 $G=0$，使得

這是判斷外核為液態的關鍵。

解題方法

一、左圖：全球尺度的地球內部分層

依深度觀察 $P$ 波與 $S$ 波速度：

1. 地表至莫霍面以下：速度較低，為地殼。
2. 莫霍面至約 2900 公里：$P$ 波與 $S$ 波皆可傳播，且整體速度較高，為地函。
3. 約 2900 公里處：$P$ 波速度突然下降，$S$ 波完全消失，表示進入液態層。
4. 約 5200 公里處：$P$ 波速度再次突然增加，$S$ 波重新出現，表示進入固態層。

因此：

• $0$ 至約 $35$ 公里：地殼
• 約 $35$ 至 $2900$ 公里：地函
• 約 $2900$ 至 $5200$ 公里：外核
• 約 $5200$ 至 $6400$ 公里：內核

左圖中的 $2900$ 公里界面為地函—外核界面；$5200$ 公里界面為外核—內核界面。

二、右圖：地表下 300 公里內的上部地函分層

核心觀念

本題考查地球內部的熱與物質如何驅動大尺度運動，以及這些運動如何塑造地表、維持適合生命生存的環境。地球內部熱源包括地球形成時保留下來的原始熱，以及放射性元素衰變產生的熱。內部溫度與密度差異造成浮力，使地函物質緩慢對流。

題幹中的震波速度可用來判斷內部物質的力學性質。剪切模量為

外核的 $S$ 波速度為零，表示液態物質無法承受剪應力，因此外核為液態；地函則能傳遞 $S$ 波，主要為固態。地函長時間尺度下會緩慢流動，能將內部熱量與物質運送至地表附近。

解題方法

依「地球內部熱與密度差異 → 地函對流及板塊運動 → 地表作用與生命環境」的因果順序作答，並補充液態外核流動所產生的地磁場如何保護地球。

詳解

地球內部較熱的地函物質密度較低，會緩慢上升；冷卻後密度增加，則向下沉降，形成地函對流。地函對流拖曳上方的岩石圈，促使板塊分離、碰撞或錯動，形成板塊構造運動。

板塊運動造成多種地表作用：板塊分離處形成洋中脊與新生海洋地殼；板塊隱沒處形成海溝、火山弧與地震；板塊碰撞則形成山脈與褶皺。地函熱量也會促使岩漿生成，造成火山活動與地殼更新。

核心觀念

本題旨在考驗考生對**環境地球化學（Environmental Geochemistry）**中「同位素與元素示蹤技術」的實務應用能力。
調查土壤鉛（Pb）污染來源的核心觀念如下：

1. 鉛同位素比值示蹤原理（Pb Isotope Systematics）：
   鉛有四種自然穩定同位素：$^{204}\text{Pb}$（非放射性成因的原生同位素，Primordial）、$^{206}\text{Pb}$（由 $^{238}\text{U}$ 衰變而成）、$^{207}\text{Pb}$（由 $^{235}\text{U}$ 衰變而成）、$^{208}\text{Pb}$（由 $^{232}\text{Th}$ 衰變而成）。
   由於不同地質源區（如礦石鉛、火山岩）與人為源區（如含鉛汽油添加劑、燃煤、冶煉廠廢棄物、廢電池）具有獨特的 $\text{U/Pb}$ 與 $\text{Th/Pb}$ 演化歷史，其鉛同位素比值（如 $^{207}\text{Pb}/^{206}\text{Pb}$ 與 $^{208}\text{Pb}/^{206}\text{Pb}$）會呈現顯著差異，且鉛在表層環境傳輸過程（風化、搬運）中不發生可測量的同位素分餾（Isotopic Fractionation），因此同位素比值能完美保留源頭的「指紋（Fingerprint）」。
2. 多元素特徵與化學物種（Elemental Fingerprinting & Speciation）：
   結合微量元素（如 $\text{Cd, Zn, Cu, As, Sb}$）的濃度比值與連續提取法（Sequential Extraction），可判斷鉛的賦存型態（如可交換態、碳酸鹽結合態、鐵錳氧化物結合態、有機物結合態、殘渣態）與生物可利用性（Bioavailability）。

解題方法

一份完整的環境鉛污染地球化學調查報告應包含以下三大核心環節：

1. 採樣策略（Sampling Strategy）

• 空間與深度布點：
  • 三維空間採樣網格：採用網格法（Grid Sampling）涵蓋污染區域及周邊潛在污染源（如工廠、主幹道）。
  • 垂直剖面採樣（Vertical Profiling）：於各採樣點採集表土（$0\text{--}5\text{ cm}$，代表近期人為沉降）與深層背景土壤（$>50\text{ cm}$ 或未受干擾的基岩風化層，代表自然背景值 $\text{Baseline}$）。
• 多元介質對照採樣：
  • 採集潛在污染源樣品：如周邊工業廢渣、燃煤飛灰、當地含鉛汽油背景資料、周邊礦石等。
  • 採集大氣落塵（Atmospheric Dust）與周邊水體懸浮物，以建構完整的端元（End-member）資料庫。

2. 擬分析之化學參數與檢測儀器

• 全量微量元素濃度（Total Element Concentrations）：
  • 參數：$\text{Pb, Cd, Zn, Cu, As, Sb, Ni, Cr}$ 等。
  • 儀器：電感耦合電漿質譜儀（ICP-MS）或 X 射線螢光光譜儀（XRF）。
• 鉛同位素比值（Lead Isotope Ratios）：
  • 參數：$^{206}\text{Pb}/^{204}\text{Pb}$、$^{207}\text{Pb}/^{206}\text{Pb}$、$^{208}\text{Pb}/^{206}\text{Pb}$。
  • 儀器：高精度多接收電感耦合電漿質譜儀（MC-ICP-MS）或熱電離質譜儀（TIMS）。
• 鉛化學型態（Chemical Speciation）：
  • 參數：採用 Tessier 或 BCR 五步連續提取法，分析各相態之 $\text{Pb}$ 比例。

核心觀念

本題考查**古氣候學（Paleoclimatology）與安定同位素地球化學（Stable Isotope Geochemistry）**中「冰芯（Ice Core）氧同位素比值（$\delta^{18}\text{O}$）」作為地球氣溫指標的理化機制。

核心概念包含：

1. 同位素分餾（Isotopic Fractionation）與分級蒸發/凝結：水分子中兩種主要的氧同位素為輕同位素 $^{16}\text{O}$ 與重同位素 $^{18}\text{O}$。輕水分子（$\text{H}_2^{16}\text{O}$）蒸氣壓較高，較易蒸發；重水分子（$\text{H}_2^{18}\text{O}$）較易凝結降水。
2. 瑞利蒸餾過程（Rayleigh Distillation Process）：大氣水氣自低緯度熱帶海洋向高緯度極地輸送過程中，隨著溫度降低，水氣不斷冷凝降水。過程中重同位素（$^{18}\text{O}$）優先凝結離開氣團，導致殘餘水氣中的 $\delta^{18}\text{O}$ 隨著向極地輸送及氣溫下降而變得越來越負（極化/枯竭）。
3. 冰期/間冰期水體庫效應（Ice Volume Effect）：在冰期（Ice Age），大量富含 $^{16}\text{O}$ 的水氣被鎖定在陸地冰岡（Ice Sheets）中，導致海洋中的 $\delta^{18}\text{O}$ 偏高，而冰岡（冰芯）中的 $\delta^{18}\text{O}$ 顯著偏低；在間冰期（Interglacial Period）則相反。

氧同位素比值以 $\delta$（Delta）值表示，單位為千分數（$\text{‰}$）：
$\delta^{18}\text{O} = \left( \frac{(^{18}\text{O}/^{16}\text{O})_{\text{sample}}}{(^{18}\text{O}/^{16}\text{O})_{\text{standard}}} - 1 \right) \times 1000$
（標準品通常為 SMOW，即 Standard Mean Ocean Water）。

解題方法

本題為申論論述題，解題切入點應分為**微觀分餾機制（氣溫對降水 $\delta^{18}\text{O}$ 的控制）與巨觀全球冰量效應（氣溫對冰岡體積與同位素貯存的控制）**兩個維度進行完整說明：

1. 蒸發與降水過程中的同位素分餾機制（熱帶至極地輸送）

• 海洋蒸發階段：赤道與低緯度海面蒸發時，較輕的 $\text{H}_2^{16}\text{O}$ 優先蒸發進入大氣，使熱帶大氣水氣的 $\delta^{18}\text{O}$ 初始值為負值（相較於海水）。
• 冷凝降水階段（瑞利分餾）：當氣團向極地移動時，氣溫逐漸降低。由於包含 $^{18}\text{O}$ 的重水分子化學鍵強健度略高、飽和蒸氣壓較低，在冷凝時會優先以降雨或降雪形式沉降。

核心觀念

本題考查**銣-鍶同位素定年法（Rubidium-Strontium Geochronology）與等時線法（Isochron Method）**的原理與實驗測量觀念。涉及之關鍵公式與符號如下：

1. 銣-鍶衰變方程式：
   $^{87}\text{Sr} = {^{87}\text{Sr}}_i + {^{87}\text{Rb}} \left(e^{\lambda t} - 1\right)$
   其中 $^{87}\text{Rb}$ 衰變成 $^{87}\text{Sr}$，$\lambda$ 為衰變常數（Decay Constant, 約 $1.42 \times 10^{-11}\text{ yr}^{-1}$），$t$ 為岩石結晶至今的時間（年），下標 $i$ 表示初始（Initial）含量。

2. 歸一化同位素比值方程式：
   為了排除測量絕對顆粒數/莫耳數的困難，將衰變方程式同除以不具放射性且穩定的同位素 $^{86}\text{Sr}$：
   $\frac{^{87}\text{Sr}}{^{86}\text{Sr}} = \left(\frac{^{87}\text{Sr}}{^{86}\text{Sr}}\right)_i + \frac{^{87}\text{Rb}}{^{86}\text{Sr}} \left(e^{\lambda t} - 1\right)$
   此式可型化為直線方程式 $y = b + mx$：

   • $y = \frac{^{87}\text{Sr}}{^{86}\text{Sr}}$（現今量測之鍶同位素比值）
   • $x = \frac{^{87}\text{Rb}}{^{86}\text{Sr}}$（現今量測之銣鍶比值）
   • $b = \left(\frac{^{87}\text{Sr}}{^{86}\text{Sr}}\right)_i$（岩漿結晶時的初始鍶同位素比值，即截距）
   • $m = e^{\lambda t} - 1$（直線斜率，與年代 $t$ 相關）

解題方法

本題為問答題，可分為三個核心問題依序回答與推導：

1. 如何量測 $\frac{^{87}\text{Sr}}{^{86}\text{Sr}}$ 與 $\frac{^{87}\text{Rb}}{^{86}\text{Sr}}$ 兩個參數？

• 儀器分析：主要採用高精密的熱游離質譜儀（Thermal Ionization Mass Spectrometry, TIMS）或多接收器感應結合電漿質譜儀（Multi-Collector Inductively Coupled Plasma Mass Spectrometry, MC-ICP-MS）。
• 質譜同位素稀釋法（Isotope Dilution Mass Spectrometry, ID-MS）：
  • 先將花崗岩樣品溶解，取一部分加入已知同位素濃度的濃縮稀釋劑（Spike，如已知量的 $^{84}\text{Sr}$ 或 $^{87}\text{Rb}$）。
  • 利用離子交換柱（Ion-Exchange Chromatography）分離純化出 $\text{Rb}$ 與 $\text{Sr}$ 元素。
  • $\frac{^{87}\text{Sr}}{^{86}\text{Sr}}$ 的量測：直接將純化後的 $\text{Sr}$ 注入質譜儀中，精確測定質譜峰值比值，並進行質量分歧校正（Mass Fractionation Correction）。
  • $\frac{^{87}\text{Rb}}{^{86}\text{Sr}}$ 的量測：利用同位素稀釋質譜法測得樣品中總 $\text{Rb}$ 元素濃度與總 $\text{Sr}$ 元素濃度，再結合天然同位素豐度（Natural Abundances）計算出 $^{87}\text{Rb}/^{86}\text{Sr}$ 之莫耳比值。

2. 為何 $\left(\frac{^{87}\text{Sr}}{^{86}\text{Sr}}\right)_i$ 是不可直接量測之參數？

• 放射性累積效應：岩石在形成（結晶）之後，系統內的 $^{87}\text{Rb}$ 就會持續放射衰變成 $^{87}\text{Sr}$。因此現今我們在岩石或礦物中所測得的 $^{87}\text{Sr}$，包含了「初始生成的 ${^{87}\text{Sr}}_i$」與「結晶後由 $^{87}\text{Rb}$ 衰變產生的放射增生 ${^{87}\text{Sr}}_{\text{radiogenic}}$」之和。
• 時間無法倒流：由於沒有任何儀器能單純透過化學或物理性質分開「原始的 $^{87}\text{Sr}$」與「衰變產生的 $^{87}\text{Sr}$」，且無法穿越回岩石剛結晶的時刻直接採樣，故初始比值 $\left(\frac{^{87}\text{Sr}}{^{86}\text{Sr}}\right)_i$ 在現今的樣品中無法被直接測量獲得。

核心觀念

本題考查近地表地球物理探勘（Near-Surface Geophysics）中兩種高解析度波動探勘技術的比較：反射震測（Reflection Seismology）與透地雷達（Ground Penetrating Radar, GPR）。

兩者的理論基礎皆屬於波的物理學（Wave Physics），但在物理場性質、波動傳播介質、物理參數及應用深度上存在本質差異：

1. 波動物理性質與波動方程式：

   • 反射震測：採用力學彈性波（Elastic/Seismic Waves）。波動傳播受柯西運動方程式與廣義虎克定律控制（純體波包含 P 波與 S 波），於彈性介質中以應力與應變之相互作用傳播。
   • 透地雷達（GPR）：採用高頻電磁波（High-frequency Electromagnetic Waves），頻率通常介於 $10\text{ MHz}$ 至 $2.6\text{ GHz}$。波動傳播由馬克士威方程組（Maxwell's Equations）控制。

2. 控制訊號傳播與反射的物理介質參數：

   • 反射震測：關鍵參數為彈性波速（Seismic Velocity, $v$）與體積密度（Bulk Density, $\rho$）。波阻抗定義為 $Z = \rho v$。當兩介質交界處存在阻抗差異時，波阻抗對比（Impedance Contrast）決定了反射係數（Reflection Coefficient, $R$）：
     $R = \frac{\rho_2 v_2 - \rho_1 v_1}{\rho_2 v_2 + \rho_1 v_1}$
   • 透地雷達（GPR）：關鍵參數為相對介電常數（Relative Dielectric Permittivity, $\varepsilon_r$）、磁導率（Magnetic Permeability, $\mu$）與電導率（Conductivity, $\sigma$）。在低損耗介質中，電磁波速約為 $v \approx \frac{c}{\sqrt{\varepsilon_r}}$（$c$ 為真空中光速）。其波阻抗定義為 $Z = \sqrt{\frac{\mu}{\varepsilon}}$，反射係數由介電常數對比決定：
     $R = \frac{\sqrt{\varepsilon_{r1}} - \sqrt{\varepsilon_{r2}}}{\sqrt{\varepsilon_{r1}} + \sqrt{\varepsilon_{r2}}} = \frac{v_1 - v_2}{v_1 + v_2}$

3. 衰減機制與波長／解析度（Resolution & Attenuation）：

   • 反射震測：衰減主要來自幾何擴散（Geometric Spreading）與品質因子（Quality Factor, $Q$）控制的品質因子吸收。頻率較低（通常 $< 100\text{ Hz}$，近地表震測可達數百 $\text{Hz}$），波長介於數公尺至數十公尺，貫穿深度大（可達數公里），但解析度較低。
   • 透地雷達（GPR）：衰減強烈受介質**電導率（$\sigma$）**控制（如濕黏土、高鹽度地下水會急遽吸收電磁波能量）。頻率極高，波長極短（厘米至分米等級），空間解析度極高，但探測深度淺（數公分至數十公尺）。

解題方法

比較兩種地球物理探勘方法時，應從**相同點（共通物理機制與處理流程）與相異點（波動物理、介質參數、探測深度與解析度）**切入。

比較一：相同處——波動反射與分層介介面交界原理（Physical Principle of Wave Reflection）

• 原理說明：兩者皆基於波動幾何學（Snell's Law）。當波動在均勻介質中傳播遇到不同物性邊界時，皆會產生反射波與折射波。
• 現象分析：震測依賴波阻抗（波速與密度之乘積）的突變；GPR 則依賴電波阻抗（介電常數）的突變。兩者的資料記錄皆為走時（Two-Way Traveltime, TWT）與振幅（Amplitude），並皆可繪製成時間剖面圖（Time Section）。

比較二：相同處——資料處理與影像描繪技術（Data Processing & Imaging Workflows）

• 原理說明：由於兩者均記錄高頻率的波動訊號，其訊號處理與成剖面技術高度通用。

核心觀念

本題考驗地震學中的**地震定位（Earthquake Location）**原理與誤差來源分析。

1. 地震定位基本原理：利用體波（$P$ 波與 $S$ 波）在地球介質中的傳播速度差異（$V_P > V_S$），根據觀測站記錄到的 $P$ 波與 $S$ 波到達時間差（$S-P$ 時間差，記作 $T_{S-P}$），計算震央距離（Epicentral Distance），再透過至少三個測站進行交會法（Triangulation）或最小二乘法（Least Squares Method）反演，求得地震的震央位置與震源深度（Hypocenter）。
2. 走時方程（Travel-time Equation）：
   若假設介質為均勻等向，震源距離測站之直線距離（震源距）為 $D$，則 $P$ 波與 $S$ 波走時分別為：
   $T_P = \frac{D}{V_P}$
   $T_S = \frac{D}{V_S}$
   兩者之到達時間差為：
   $T_{S-P} = T_S - T_P = D \left( \frac{1}{V_S} - \frac{1}{V_P} \right) = D \cdot \left( \frac{V_P - V_S}{V_P V_S} \right)$
   定義走時差常數 $k = \frac{V_P V_S}{V_P - V_S}$（通常臺灣地殼平均 $k \approx 8 \text{ km/s}$），則震源距離為：
   $D = k \cdot T_{S-P}$

解題方法

第一部分：利用 $P$ 波與 $S$ 波到達時進行地震定位的原理（3%）

1. 單站距離計算（確定球面）：
   測站收到地震波時，記錄 $P$ 波到達時間 $t_P$ 與 $S$ 波到達時間 $t_S$，計算得到 $T_{S-P} = t_S - t_P$。結合已知區域地殼波速結構（$V_P, V_S$），利用公式 $D = k \cdot T_{S-P}$ 求得該測站至震源的半徑距離 $D$。以該測站為球心、$D$ 為半徑，可在三維空間中劃出一個以測站為中心的球面，震源必位於此球面上。
2. 多站交會定位（Determining Hypocenter）：
   • 理想空間交會：在三維空間中，至少需要 4 個測站的走時資料（求四個未知數：震源座標 $x, y, z$ 與發震時間 $t_0$）。每一個測站均可定義一個震源球面，多個球面會交於空間中唯一一點，即為震源（Hypocenter）；其在地表的垂直投影即為震央（Epicenter）。
   • 平面簡化（劃圓法）：若暫不考慮震源深度（假設震源極淺，$D$ 近似地表距離），則以至少 3 個測站為圓心、各自的震央距離為半徑在地表畫圓，三圓之交點即為震央位置。

第二部分：影響地震定位精度的因素與改進方式（6%）

因素一：波速模型不準確（Velocity Model Uncertainty）

• 影響說明：地震波走時取決於地下介質的波速。若計算時採用簡化的「均勻單層模型」或「一維分層模型」，而實際地下結構具有高度非均質性（如臺灣板塊碰撞帶、俯衝帶斷層構造等），會導致計算的走時與實際走時產生偏差，從而使推算的震央與深度偏離真實位置。
• 降低影響之方式：

核心觀念

溫泉系統（地熱系統）通常具有以下顯著的物理與化學特徵：

1. 導電率高（電阻率低）：含有高濃度的溶解離子（高鹽度、多礦化物質）與高溫熱水，且周圍圍岩常受地熱流體蝕變產生黏土礦物（如伊利石、蒙脫石等），導致地下電阻率明顯下降。
2. 密度與磁性差異：火成岩侵入體或斷層破碎帶可能伴隨磁性異常，熱水活動亦可能導致磁性礦物（如磁鐵礦）受到熱液蝕變降解（去磁作用）。
3. 高溫梯度：熱源運移至淺層會形成熱異常帶。

在眾多地球物理探勘方法中，電磁法/電測法（特別是大地電磁法 Magnetotellurics, MT 或 音頻大地電磁法 Audio-Magnetotellurics, AMT）與重力法（Gravity Method）或地磁法（Magnetic Method）是溫泉探勘中最常見且極具效率的方法。其中，AMT/MT（音頻大地電磁法/大地電磁法） 與 直流電阻率法（Direct Current Resistivity, DCR）/ 閃電電磁法（CSAMT） 被公認為探勘地熱與溫泉深度結構最有效率且最核心的探勘工具。

解題方法

本題為申論/簡答題，需選定二種在溫泉探勘上效率最高且物理機制最合理的方法進行陳述。建議選擇以下兩種法作為解答：

1. 音頻大地電磁法 (Audio-Magnetotellurics, AMT) / 大地電磁法 (MT)
2. 直流電阻率法 (DC Resistivity Method) 或 頻域/時域電磁法 (TDEM / FDEM) （亦可選用地磁法或重力法劃定斷層結構，但以探勘熱液儲集層而言，電磁與電阻率法效率最高）。

以下針對選定的兩種方法進行原理說明與選用原因說明：

方法一：音頻大地電磁法 (Audio-Magnetotellurics, AMT) / 大地電磁法 (MT)

1. 原理說明

• 物理機制：利用自然界（如全球雷電活動、太陽風與地球磁場相互作用）產生的微弱電磁波作為波源。當天然電磁波入射至地下時，會在不同傳導性的介質中感應產生渦電流（Induction Current）。
• 觀測方式：在地表同時觀測正交的電場變動成分（$E_x, E_y$）與磁場變動成分（$H_x, H_y, H_z$）。
• 視電阻率公式：根據麥克斯韋方程組（Maxwell's Equations）在均質半空間的頻域波導推導，視電阻率 $\rho_a$ 與探測頻率 $f$ 及正交電磁場比值（波阻抗 $Z$）的關係為：
  $Z_{xy} = \frac{E_x}{H_y}$
  $\rho_a = \frac{1}{2\pi f \mu_0} |Z_{xy}|^2$
  其中 $\mu_0$ 為真空中磁導率。
• 探測深度（趨膚深度, Skin Depth $\delta$）：頻率越低，電磁波穿透越深：
  $\delta \approx 503 \sqrt{\frac{\rho}{f}} \quad (\text{單位：米, m})$
  藉由改變接收頻率（AMT 頻率範圍約 $1\text{ Hz} \sim 10\text{ kHz}$），即可由淺至深進行地下電阻率結構剖面掃描。

2. 使用該法探勘的原因（效率與優勢）

• 對溫泉/地熱儲集層極度敏感：溫泉熱水含有大量電解質，且熱液蝕變作用產生的黏土帶呈現顯著低電阻率（Low Resistivity）異常。AMT/MT 能夠精準描繪地下低電阻儲集層與覆蓋頁岩/黏土頂蓋（Cap Rock）。
• 無需人工發射源，施工作業極具效率：AMT 利用天然波源，不需在地表牽設數公里長的人工發射線纜或高功率發電機，在地形崎嶇的山區、溪谷等溫泉常見發育區，輕便的儀器能大幅提高野外測線佈設效率。

核心觀念

本題考查構造地質學（Structural Geology）中岩石力學（Rock Mechanics）與變形行為的核心概念。

1. 差應力（Differential stress, $\sigma_d$）：主應力最大值與最小值之差，即 $\sigma_d = \sigma_1 - \sigma_3$。當差應力達到岩石的強度極限時，岩石即發生破裂或塑性變形。
2. 岩石強度（Strength）：岩石破壞（屈服或斷裂）前所能承受的最大差應力。
3. 延展性/塑性變形能力（Ductility）：岩石破裂前能承受的永久變形量（塑性應變大小）。若岩石在微小應變下即發生脆性斷裂，稱為脆性（Brittle）；若能承受顯著應變而不失去整體連貫性，稱為延性（Ductile）。
4. 摩爾—庫倫破裂準則（Mohr-Coulomb Failure Criterion）與有效應力原理（Effective Stress Principle）：
   • 摩爾圓公式與有效圍壓：$\sigma_3' = \sigma_3 - P_f$（其中 $P_f$ 為孔隙水壓）。

解題方法

分析各環境變數（溫度、應變速率、孔隙水壓、圍壓）對岩石強度與延展性的影響時，需從微觀變形機制（脆性破裂 vs. 塑性蠕變/蠕變機制）與有效應力效應切入說明。

因素分析與詳細解答

1. 溫度（Temperature, $T$）

• 對強度的效應：降低強度。
  溫度升高會提供熱活化能，促使結晶晶界滑移、原子擴散與位錯滑移（dislocation glide/creep）等塑性變形機制易於發生，使岩石屈服強度（yield strength）隨溫度上升而顯著下降。
• 對變形行為的效應：增加延展性（Ductility）。
  高溫下岩石會由脆性破裂領域（Brittle regime）轉變為延性變形領域（Ductile regime），產生塑性流動（Ductile flow），不容易發生快速脆性斷裂。

2. 應變速率（Strain Rate, $\dot{\epsilon}$）

• 對強度的效應：增加強度。
  當應變速率提高時，岩石在單位時間內承受較快的應變累積，原子擴散與位錯移位等熱活化塑性機制來不及應變調節，岩石表現出更高的抵抗力，使強度提高。
• 對變形行為的效應：降低延展性（增強脆性）。
  應變速率過快會抑制延性流動機制，促使應力快速累積並達到破裂限度，導致岩石易以脆性斷裂（Brittle failure）方式破壞。

3. 孔隙水壓（Pore Fluid Pressure, $P_f$）

• 對強度的效應：降低強度。
  根據泰沙基（Terzaghi）有效應力原理，有效圍壓 $\sigma_3' = \sigma_3 - P_f$。

核心觀念

本題考查**構造地質學（Structural Geology）**中關於走向滑移機制與板塊/構造邊界的比較。

1. Strike-slip Fault（走向滑移斷層）：泛指位移向量（Slip Vector）平行於斷層走向（Strike）的剪切斷層，大多具有近乎垂直的斷層面。
2. Transform Fault（轉形斷層）：屬於板塊邊界級別（Plate Boundary）的走向滑移斷層，連接兩段張裂中心（如中洋脊 Lineation/Spreading Centers）、俯衝帶（Subduction Zones）或其他板塊邊界。其最關鍵特徵在於相對運動僅發生於兩張裂中心之間的段落，過兩端後即轉為不具相對剪切活動的斷裂帶（Fracture Zone）。
3. Transfer Fault（轉移斷層）：屬於板塊內部/區域構造級別（Intraplate / Regional Scales），主要發育於伸展（Extensional）或擠壓（Compressional）構造區中，用以轉移並連結兩條相鄰但未連結的正斷層或逆斷層之間的應變與位移。

解題方法

a. 說明 Transform fault 與 Transfer fault

• Transform fault（轉形斷層）：
  • 定義：由 J. Tuzo Wilson (1965) 提出，係指切穿岩石圈、用以連結兩個動態板塊邊界（如洋脊-洋脊 Ridge-Ridge、洋脊-海溝 Ridge-Trench、海溝-海溝 Trench-Trench）的走向滑移型板塊邊界。
  • 應力與運動特徵：以最常見的洋脊-洋脊型（Ridge-Ridge Transform Fault）為例，儘管兩側洋脊正向張裂，但在轉形斷層段內，兩側板塊運動方向相反，產生走向滑移；過洋脊頂端延伸至外側的**斷裂帶（Fracture Zone）**兩側板塊則朝同一方向移動，故無剪切地震活動。
• Transfer fault（轉移斷層）：
  • 定義：由 Gibbs (1984) 等人引進裂谷/伸展盆地構造分析，係指在同一板塊內（Intraplate），用於轉移區域性正斷層（或逆斷層）位移量、連結相鄰構造單元的走向滑移斷層。
  • 應力與運動特徵：斷層端點受限於其所連結的主斷層（Main Faults），位移量沿走向逐漸累積或消逝，並不延伸至板塊邊界之外；主要作用在於調節區域性非均質張裂或壓縮時的幾何位移不連續。

b. 說明這兩種斷層與一般 Strike-slip fault 的差異

比較重點包含發育尺度、運動端點與幾何邊界、位移量沿走向的分布特徵以及地震活動區域：

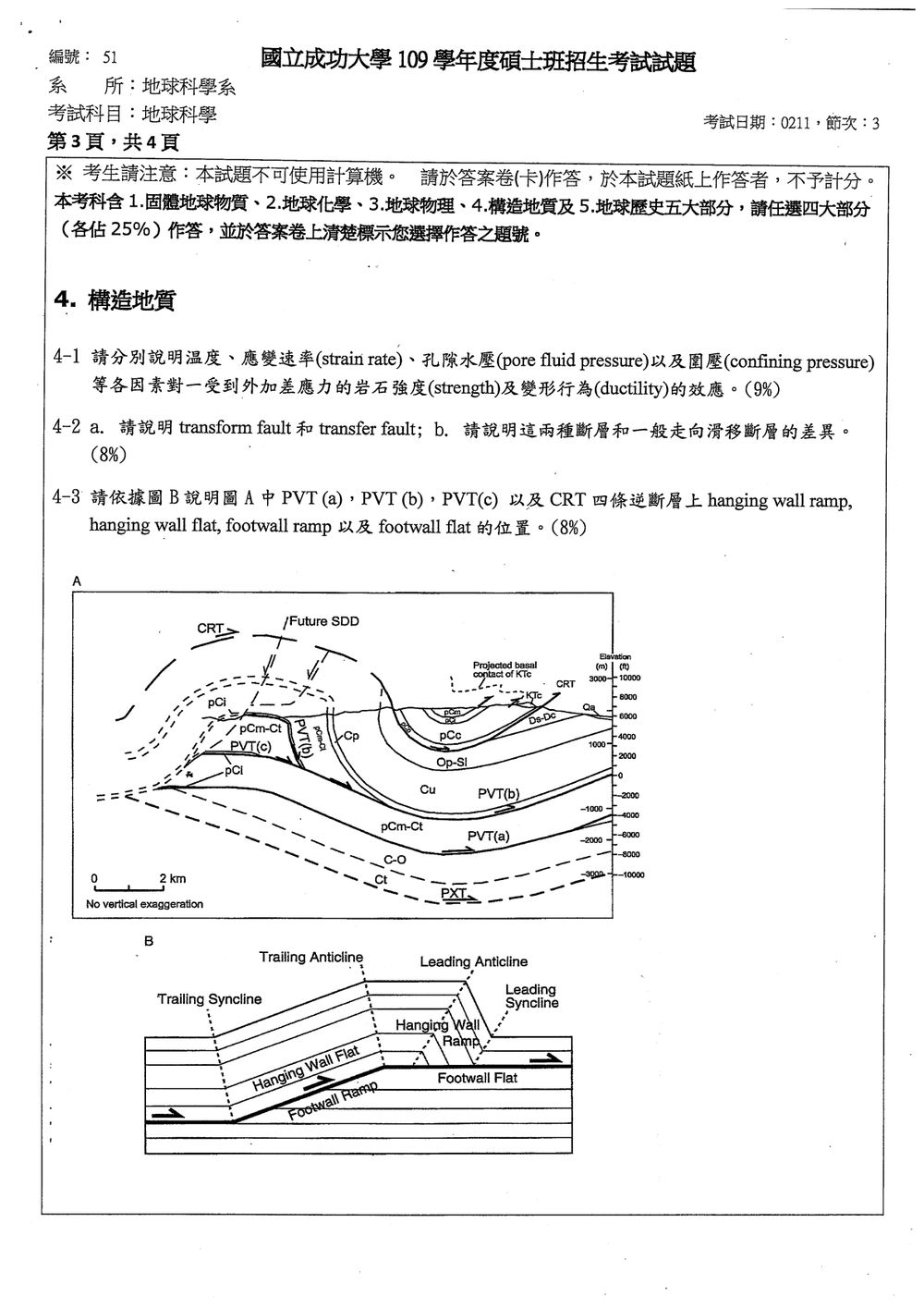

核心觀念

本題考查逆斷層的階梯狀幾何構造。判斷方法有兩個：

1. 與地層走向大致平行者為 flat。
2. 切穿、斜切地層者為 ramp。

再依逆斷層的相對位移判斷上下盤：

• 斷層上方、被推覆的一側為 hanging wall。
• 斷層下方、相對未上衝的一側為 footwall。

因此，圖 B 中四個名詞的位置，是由「斷層面是否平行或斜切地層」以及「該段位於上盤或下盤」共同決定。

圖 B 的對照

以圖 B 的逆斷層為例：

• Footwall ramp：位於下盤，斷層面向上斜切地層的位置。
• Footwall flat：位於下盤，斷層面大致平行地層的位置。
• Hanging wall ramp：位於上盤，配合斷層彎折而形成斜坡的位置。
• Hanging wall flat：位於上盤，與地層大致平行的位置。

圖 B 中的 anticline 與 syncline，正是上盤通過 ramp–flat 階梯狀斷層面時形成的褶皺。

圖 A 各逆斷層的位置

依圖 B 的判斷方式套用至圖 A：

1. PVT(a)

   PVT(a) 為最下方的逆斷層。其斷層面中：

   • 與下方地層大致平行的低角度段，為 footwall flat；
   • 斜切地層、向上爬升的段落，為 footwall ramp；
   • 位於斷層上盤、配合斷層彎折而形成的斜坡段，為 hanging wall ramp；
   • 上盤中與地層大致平行的段落，為 hanging wall flat。

2. PVT(b)

   PVT(b) 位於 PVT(a) 上方，亦為由 flat 與 ramp 組成的階梯狀逆斷層：

   • 下盤中平行地層的部分是 footwall flat；
   • 下盤中斜切地層、連接不同高度的部分是 footwall ramp；

核心觀念

本題考查**板塊構造論（Plate Tectonics）與岩石學（Petrology）**中極為關鍵的標誌性岩石組合——蛇綠岩系（Ophiolite）。

蛇綠岩系是指一段被壓衝（Obduction）抬升至大陸地殼之上、保存相對完整的古海洋地層與海洋地殼／上部地幔剖面。由於海洋地殼通常會在俯衝帶（Subduction zone）俯衝隱沒入地幔，唯有透過特殊的造山作用或碰撞機制，少數海洋地殼碎片才會被拼合（Accrete）並置換到大陸邊緣。因此，蛇綠岩系在地質學上代表**消失的古海洋（Paleo-ocean）與板塊縫合線（Suture zone）**的存在。

解題方法

本題為申論與繪圖題，解答應包含三大核心要素：

1. 示意圖繪製（層序剖面）：由下而上精確劃分蛇綠岩系的標準五大層序（或四大單元）。
2. 層序詳細說明：從地幔岩石到海洋沉積物，說明各層的岩石類型與形成環境。
3. 重要地質意義：點出蛇綠岩系在板塊構造、古地理重建與礦產資源上的關鍵價值。

圖解與層序說明

1. 蛇綠岩系標準剖面示意圖

（考生答題時請依下圖結構繪製垂直柱狀圖，並明確標註各層名稱與主要岩石種類）

+------------------------------------+  頂部：海洋沉積物 (Pelagic Sediments)
|   深海紅膠、珪質岩、火山碎屑岩      |  （如：放射蟲珪質岩 Radiolarite）
+------------------------------------+
|         枕狀玄武岩 (Pillow Lava)   |  噴出岩層 (Extrusive Layer)
+------------------------------------+
|       頁狀輝綠岩牆 (Sheeted Dikes)  |  侵入岩牆群 (Feeder Dikes)
+------------------------------------+
|           輝長岩 (Gabbro)          |  累積岩層 (Layered/Cumulate Gabbro)
|   （上部為同質輝長岩，下部為分層輝長岩）|
+====================================+  莫氏不連續面 (Petrological Moho)
|        超基性岩 (Peridotite)       |  地幔殘餘 (Mantle Sequence)
|  （變質橄欖岩：殘餘方輝橄欖岩/幼發石） |  （構造蛇紋岩化橄欖岩）
+------------------------------------+  底部

2. 蛇綠岩系由下而上的標準層序說明

依據 1972 年 GSA 筆錄（Penrose Ophiolite Conference）定義，一套完整的蛇綠岩系由下而上分為以下幾層：

1. 地幔單元（Mantle Sequence）：

   • 主要岩石：變質超基性岩（Metamorphic Peridotites），如方輝橄欖岩（Harzburgite）、純橄欖岩（Dunite），常伴隨強烈的蛇紋岩化（Serpentinization）。
   • 環境特徵：為上部地幔經部分融熔提取玄武岩漿後的難熔地幔殘餘（Depleted Mantle Residue）。

2. 莫氏面（Petrological Moho）：

   • 特徵：介於地幔橄欖岩與上覆輝長岩之間的岩石學過渡帶。

3. 輝長岩單元（Gabbroic Sequence / Layered Gabbro）：

   • 主要岩石：分層輝長岩（Layered Gabbro）與同質輝長岩（Foils / Granular Gabbro）。
   • 環境特徵：海洋中洋脊下方岩漿庫（Magma Chamber）緩慢冷凝結晶的產物，常見結晶沉澱形成的分層結構（Cumulate texture）。

核心觀念

本題考查古氣候學（Paleoclimatology）與全球氣候變遷中，**第四紀冰期（Quaternary Glaciation，約 258 萬年前至今）**發生的誘發與維持機制。

第四紀冰期的形成並非單一因素所致，而是「長期構造氣候背景（Plate Tectonics & CO$_2$ Sink）」與「短期軌道週期調控（Milankovitch Cycles）」加上「正回饋機制（Feedbacks）」共同作用的結果：

1. 地質時間尺度的板塊運動與造山運動：改變大洋環流格局與二氧化碳化學風化速率。
2. 米蘭科維奇週期（Milankovitch Cycles）：地球軌道參數週期性變化調控高緯度夏射量。
3. 溫室氣體濃度與氣候回饋機制：冰期與間冰期的放大器（如反照率回饋、碳循環回饋）。

解題方法

本題為申論/簡答題（列舉題），答題切入點應由宏觀至微觀、由長期背景至週期驅動進行系統化梳理。考生在作答時，可將可能原因歸納為以下四大核心主軸：

1. 板塊運動與陸塊分布（Plate Tectonics & Continental Configuration）

• 高緯度陸塊配置：陸塊轉移至極區（如南極大陸與北美、歐亞大陸北緣），極地陸塊容易累積積雪並形成大陸冰底（Continental Ice Sheets）。
• 洋流屏障與全球環流改變：
  • 巴拿馬地峽閉合（Panama Isthmus Closure, ~3 Ma）：切斷太平洋與大西洋赤道水體交換，強化墨西哥灣流（Gulf Stream），將高鹽度暖水向北傳送，增加高緯度地區大氣水氣量，為高緯降雪築底提供水分。
  • 德雷克海峽開放（Drake Passage Opening）與南極環流（ACC）形成：阻隔赤道熱量向南極傳遞，使南極大陸徹底熱隔離（Thermal Isolation）。
• 造山運動強化風化作用（CO$_2$ 化學風化沉降）：新生代以來的喜馬拉雅山脈與青藏高原隆起（Himalayan Uprear），加速矽酸鹽岩石化學風化（Silicate Weathering），大氣中的 CO$_2$ 被大量固定並轉移至海洋沉積物中，造成全球長期顯著降溫（Cooling Trend）。

2. 米蘭科維奇週期（Milankovitch Cycles, 天文軌道驅動）

軌道參數的變化決定了高緯度地區（特別是北緯 65°N）夏季獲得的太陽輻射量（Insolation）。當北半球夏季太陽輻射量處於極小值時，冬季積雪在夏季無法完全融化，冰川便能跨年累積並向低緯度擴張：

• 離心率（Eccentricity, 週期約 10 萬年）：改變地球軌道形狀（偏圓或偏橢圓），調節日地距離差異與極致邊界。
• 地軸傾角（Obliquity, 週期約 4.1 萬年）：傾角減小時，高緯度地區夏冬季節溫差減小，夏季較涼爽，有利於冰雪保存。第四紀早期冰期主要以此 4.1 萬年週期為主導。

核心觀念

本題主要考驗**地層學（Stratigraphy）中的沉積相變（Sedimentary Facies Change）與層序地層學（Sequence Stratigraphy）概念，並結合沉積環境學（Sedimentology）**進行橫向與縱向沉積特徵的對比。

1. 海進（Transgression）與海退（Regression）：
   • 海進：相對海平面上升或陸源物質供應速率小於海平面上升速率，導致海岸線向陸地方向推進。依據瓦爾特定律（Walther's Law），垂直剖面上的沉積相疊置順序會反映出向海方向的沉積相往陸側轉移，形成向上變細（Fining-upward）、水深變深的沉積序列（如：由下而上為礫岩/砂岩 $\rightarrow$ 頁岩 $\rightarrow$ 石灰岩）。
   • 海退：相對海平面下降或陸源物質供應速率大於海平面上升速率，導致海岸線向海方向推進。垂直剖面上形成向上變粗（Coarsening-upward）、水深變淺的沉積序列（如：由下而上為石灰岩/頁岩 $\rightarrow$ 砂岩 $\rightarrow$ 礫岩）。
2. 曲流氾濫平原（Meandering Floodplain）沉積相：
   • 曲流河沉積體由**河道（Channel）與過岸/氾濫平原（Overbank/Floodplain）**構成。
   • 隨著河道遷移（Lateral Migration）與點砂壩（Point Bar）側向側積，以及氾濫時懸浮物沉積，單一剖面常呈現**向上變細（Fining-upward）**的幾米至十餘米級小循環序列（底砂/礫石 $\rightarrow$ 頂頁岩/粉砂岩）。

解題方法與示意圖

1. 海進與海退沉積相示意圖

【海進序列 (Transgression)】         【海退序列 (Regression)】
      (向上變細/深水化)                  (向上變粗/淺水化)
┌───────────────────────┐          ┌───────────────────────┐
│     深海相/石灰岩      │ (最頂層) │     陸相/海岸砂岩      │ (最頂層)
├───────────────────────┤          ├───────────────────────┤
│     淺海相/頁岩        │          │     淺海相/頁岩        │
├───────────────────────┤          ├───────────────────────┤
│     沿岸相/砂岩        │ (最底層) │     深海相/石灰岩      │ (最底層)
└───────────────────────┘          └───────────────────────┘
  水深：淺 ─────────► 深              水深：深 ─────────► 淺
  粒徑：粗 ─────────► 細              粒徑：細 ─────────► 粗

2. 海進與海退沉積相之詳細說明

• 海進沉積相（Transgressive Facies Sequence）：
  • 沉積特徵：水體持續變深，沉積能量隨時間逐漸降低。
  • 地層疊置：底部為高能量的海岸/沿岸相粗粒粗砂岩或礫岩，向上漸變為中能量的近岸頁岩/粉砂岩，頂部為低能量的遠岸深海相泥頁岩或碳酸鹽岩（石灰岩）。

核心觀念

本題考查古生物學與古海洋學中**造礁生物演化史（Evolution of Reef Builders）與海洋化學（Mg/Ca 比值變化及海鹽化學沉澱模式）**的耦合關係。

1. 造礁生物的演化（Evolution of Reef Builders）：地球歷史上的造礁生物經歷了數次大滅絕與興替，從前寒武紀的疊層石、古生代的考古杯與床板/四射珊瑚，到中生代過渡期的海綿與雙殼類（如蛤類 Rudists），最後演化為新生代佔據主導地位的六射珊瑚（Scleractinian Corals）。
2. 海洋 Mg/Ca 比值與文石/方解石海洋（Aragonite vs. Calcite Seas）：
   • 海洋中蒸發岩與碳酸鹽沉澱的礦物相受海水中的 $\text{Mg}/\text{Ca}$ 摩爾比值（Molar Ratio） 控制：
     • 當 $\text{Mg}/\text{Ca} > 2.0$ 時：稱為文石海洋（Aragonite Sea），有利於沉澱文石（Aragonite）與高鎂方解石（High-Mg Calcite）。
     • 當 $\text{Mg}/\text{Ca} < 2.0$ 時：稱為方解石海洋（Calcite Sea），有利於沉澱低鎂方解石（Low-Mg Calcite）。
   • 驅動機制：$\text{Mg}/\text{Ca}$ 比值主要受**中洋脊噴發速率（Seafloor Spreading Rate）**與海底熱液循環（Hydrothermal Circulation）控制。當洋脊擴張迅速時，熱液作用強烈，海水中的 $\text{Mg}^{2+}$ 被中洋脊玄武岩大量吸收，同時釋放 $\text{Ca}^{2+}$，導致海水的 $\text{Mg}/\text{Ca}$ 比值下降（形成方解石海洋）；反之，洋脊擴張緩慢時，$\text{Mg}/\text{Ca}$ 比值上升（形成文石海洋）。

解題方法

解答本題需將「地質時代」劃分為三大主要時期（古生代、中生代、新生代），並將「造礁生物種類」與「$\text{Mg}/\text{Ca}$ 比值／海洋類型」對應說明：

1. 顯生宙造礁生物演化時序表與海洋化學對應：
   • 前寒武紀（Precambrian）：藍綠菌形成的疊層石（Stromatolites）。
   • 早古生代（寒武紀—奧陶紀）：寒武紀早期的考古杯（Archaeocyathids）；奧陶紀開始轉為床板珊瑚（Tabulate Corals）、四射珊瑚（Rugose Corals）及苔蘚蟲（Bryozoans）、層孔蟲（Stromatoroids）。此時期海水由文石海洋逐步轉為方解石海洋（Calcite Sea，$\text{Mg}/\text{Ca} < 2.0$）。
   • 晚古生代（志留紀—二疊紀）：以床板珊瑚、四射珊瑚和層孔蟲為主。此時期主要屬於方解石海洋（高洋脊擴張率時期），生物多利用低鎂方解石建造骨骼。二疊紀末發生史上最大滅絕，古生代造礁珊瑚全數滅絕。
   • 中生代（三疊紀—白堊紀）：三疊紀開始出現現代型的六射珊瑚（Scleractinian Corals）。三疊紀至侏羅紀早期海水呈高 $\text{Mg}/\text{Ca}$ 比值（文石海洋）；白堊紀時期因板塊運動劇烈、洋脊擴張強烈，海水轉為極端的方解石海洋（$\text{Mg}/\text{Ca}$ 比值最低），此時期特殊的固棲雙殼類——厚殼蛤（Rudists）與科爾石海綿取代了部分珊瑚，成為白堊紀重要的造礁生物。
   • 新生代（古第三紀—現代）：白堊紀末滅絕事件後，洋脊擴張減緩，海水 $\text{Mg}/\text{Ca}$ 比值逐步攀升（$\text{Mg}/\text{Ca} > 2.0$），進入現代的文石海洋。六射珊瑚與石灰藻（Coralline Algae）成為當今最主要的造礁生物。
