111 年 國立成功大學地球科學研究所甲組《地球科學》

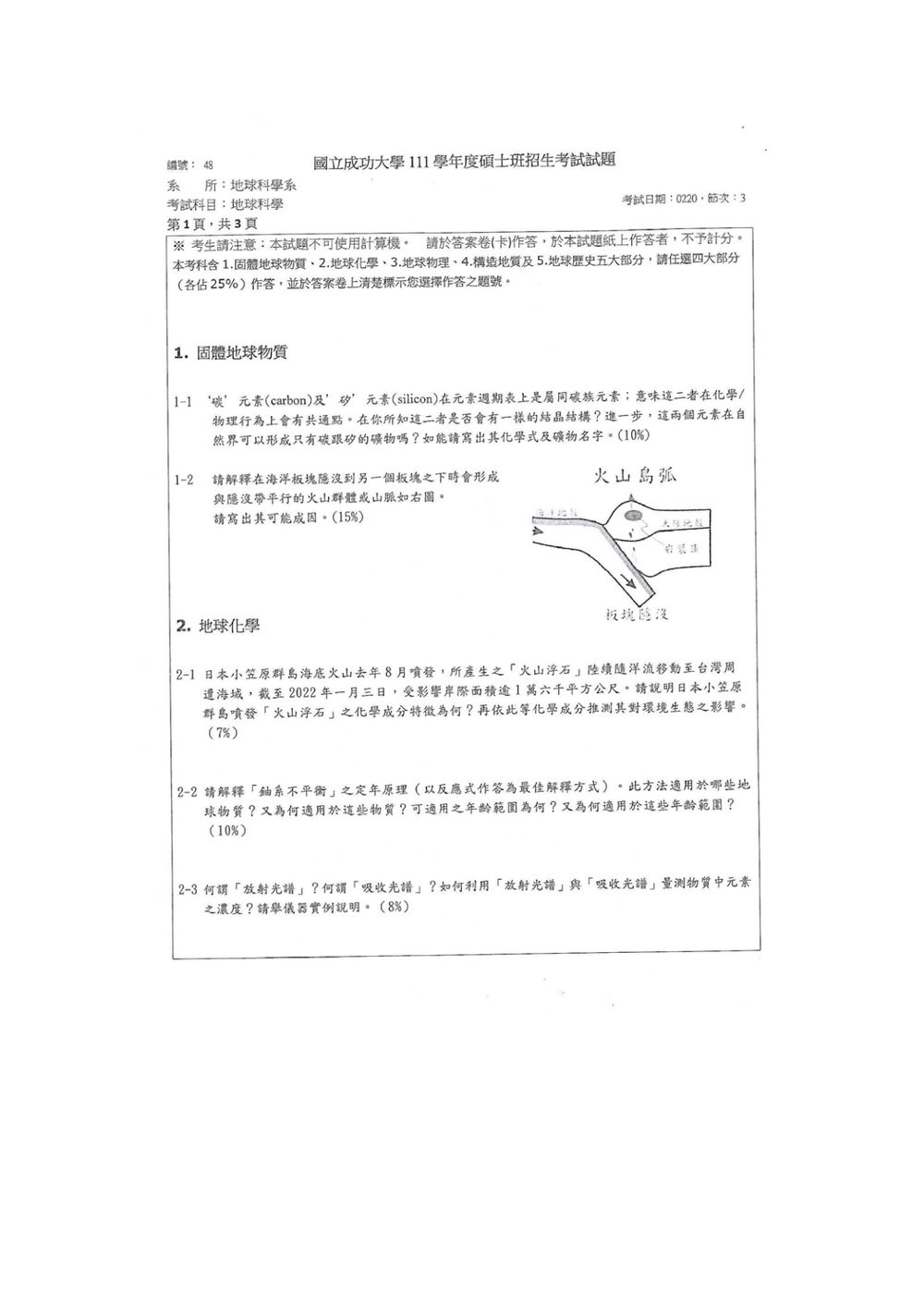

本題主要探討碳(C)與矽(Si)在週期表同族元素的特性，以及它們在自然界中形成礦物的可能性。

核心觀念：

1. 週期表同族元素的相似性：同族元素通常具有相似的價電子結構，進而影響其化學性質和形成的化合物。
2. 礦物的定義與組成：礦物是具有特定化學組成和晶體結構的天然無機物。

詳解：

1. 化學/物理行為的共通點：
   碳(C)和矽(Si)同屬元素週期表第14族 (IVA族)。這個族群的元素最外層電子數都是4個 ($ns^2np^2$)。這使得它們傾向於形成共價鍵，並且都能形成四配位的結構。在化學上，它們都容易形成四價離子 (C$^{4+}$ 或 Si$^{4+}$) 或形成共價鍵。例如，碳可以形成四個共價鍵（如甲烷 CH$_4$），矽也可以形成四個共價鍵（如矽烷 SiH$_4$）。

2. 結晶結構的相似性：
   是的，在某些情況下，碳和矽可以形成相似的結晶結構。最典型的例子是鑽石 (diamond) 結構。鑽石是碳的同素異形體，每個碳原子與周圍的四個碳原子形成強的共價鍵，形成一個立體網狀的四面體結構。

本題考查地球科學中重要的板塊構造概念，特別是隱沒帶的火山活動與地形形成。

核心觀念：

1. 隱沒作用 (Subduction)：密度較大的海洋板塊俯衝到密度較小的板塊（海洋板塊或大陸板塊）之下。
2. 岩漿生成機制：隱沒帶是主要的火山活動區域，其岩漿生成機制與一般地殼不同。
3. 火山島弧與大陸邊緣火山的形成。

詳解：

當海洋板塊隱沒到另一個板塊（大陸板塊或另一個海洋板塊）之下時，會在地表形成與隱沒帶大致平行的火山群體或山脈，這通常被稱為「火山島弧」(Volcanic island arc) 或「大陸邊緣火山帶」(Continental volcanic arc)。右圖所示的即為火山島弧的典型示意圖。

成因解釋：

1. 水份的釋放與地函楔的熔融：
   • 俯衝的海洋板塊在下沉過程中，會攜帶大量的海水（儲存在水合物或吸附在礦物間隙中）。
   • 隨著板塊下沉到足夠的深度（約 100-150 公里），溫度和壓力升高，這些水會被從俯衝的海洋板塊中釋放出來，滲入到上方板塊（通常是地函楔，即俯衝板塊上方、上方板塊下方之間的地函區域）中。
   • 水的加入會顯著降低地函楔的熔點 (flux melting)。

本題主要探討海底火山噴發物「火山浮石」的化學成分及其對環境生態的影響。

核心觀念：

1. 火山浮石的形成與成分：火山浮石是火山噴發時，岩漿中氣體快速膨脹，使岩漿冷卻固化成多孔結構的玻璃質物質。其成分與噴發的岩漿類型有關。
2. 海底火山噴發的岩漿類型：海底火山噴發的岩漿類型通常是玄武質或安山質。
3. 化學成分對環境的影響：特定元素的釋放可能對水體、生物產生影響。

詳解：

1. 日本小笠原群島噴發「火山浮石」之化學成分特徵：

小笠原群島位於日本伊豆-小笠原-馬里亞納島弧的南部，是典型的弧後盆地或島弧邊緣的火山活動區域。這類區域的火山噴發物通常與島弧火山岩的成分相似，主要是安山岩 (Andesite) 或玄武岩 (Basalt)。

• 主要成分：
  • 二氧化矽 (SiO$_2$)： 含量介於 45% 到 65% 之間，屬於中性或酸性火山岩。安山岩的 SiO$_2$ 含量約在 52-63%。
  • 氧化鋁 (Al$_2$O$_3$)： 含量相對較高。
  • 氧化鐵 (FeO, Fe$_2$O$_3$)、氧化鎂 (MgO)、氧化鈣 (CaO)： 含量也較為顯著。
  • 微量元素： 可能含有少量鹼金屬 (Na$_2$O, K$_2$O) 和其他微量元素。
• 玻璃質： 火山浮石本質上是火山玻璃，表示岩漿冷卻速度快，礦物結晶不完全。
• 孔隙度高： 由於噴發時氣體快速逸出，形成大量氣泡孔洞，使得浮石密度較低，可以漂浮在水面上。

綜合來說，小笠原群島噴發的火山浮石，其化學成分應屬於安山質或玄武質，富含矽酸鹽，並具有高孔隙度。

2. 依此等化學成分推測其對環境生態之影響：

火山浮石本身是固體，漂浮在海面上，其直接物理影響是：

• 遮蔽陽光： 大面積的浮石覆蓋海面，會阻擋陽光穿透至海水下層，影響浮游植物的光合作用，進而影響整個海洋食物鏈的基礎。
• 物理阻礙： 阻礙船隻航行，影響漁業活動。

本題旨在考察「鈾系不平衡定年法」的原理、適用對象、原因及適用年齡範圍。

核心觀念：

1. 放射性衰變鏈：某些放射性同位素會經過一系列的衰變，最終形成穩定的同位素。
2. 平衡狀態 (Secular equilibrium)：在一個衰變鏈中，如果母體和子體同位素的半衰期差異足夠大，且系統封閉，則在達到某種程度的平衡後，子體同位素的生成速率會等於其衰變速率。
3. 不平衡狀態的應用：當系統發生擾動（如加熱、溶解、沉澱），打破了原有的平衡，可以利用子體同位素相對於母體同位素的「過剩」或「虧損」來推算擾動發生的時間。

詳解：

1. 「鈾系不平衡」定年原理：

「鈾系不平衡定年法」主要利用鈾 (Uranium, U) 的放射性衰變鏈中的某些同位素對，來測定較年輕的地球物質（通常是數萬年到數十萬年）。其原理是基於這些衰變鏈中，某些母體和子體同位素在特定條件下會達到「暫時性平衡」(transient equilibrium) 或「總體平衡」(secular equilibrium)，但當系統受到擾動（如熱事件、水蝕、沉澱等）時，這種平衡會被打破，形成「不平衡」狀態。透過測量母體和子體同位素的相對豐度，可以推算出自擾動事件發生以來經過的時間。

最常用的鈾系同位素對包括：

• $^{238}$U 衰變鏈：$^{238}$U → ... → $^{230}$Th → ... → $^{206}$Pb
• $^{235}$U 衰變鏈：$^{235}$U → ... → $^{231}$Pa → ... → $^{207}$Pb

這裡以 $^{230}$Th / $^{238}$U 定年法為例進行解釋：

• 衰變鏈： $^{238}$U 的半衰期約為 4.47 x 10$^9$ 年。它經過一系列衰變，最終產生 $^{230}$Th。$^{230}$Th 的半衰期約為 75,380 年。$^{230}$Th 再經過衰變，最終產生穩定的 $^{206}$Pb。

• 平衡假設： 在一個完全封閉的系統中，如果我們只考慮 $^{238}$U 和 $^{230}$Th，且系統形成時（例如岩漿凝固），假設 $^{230}$Th 的初始含量與其母體 $^{238}$U 的含量處於平衡狀態（生成速率等於衰變速率）。然而，由於 $^{230}$Th 的半衰期遠小於 $^{238}$U，$^{230}$Th 會比 $^{238}$U 更快地衰變。

• 不平衡的產生： 當一個系統（如碳酸鹽沉澱物、珊瑚、或某些熱液沉澱物）形成時，它可能會從周圍環境中吸收特定的元素。如果沉澱物形成時，從溶液中吸收了相對富集的 $^{230}$Th，而其母體 $^{238}$U 的含量相對較低，則初始狀態就存在不平衡。或者，如果沉澱物形成時，其母體 $^{238}$U 的含量相對較高，而 $^{230}$Th 被排除在外，也會造成不平衡。

• 定年原理：

  • 一旦沉澱物形成並與外界溶液隔離（系統封閉），其中的 $^{238}$U 會按照其半衰期緩慢衰變，同時也會生成 $^{230}$Th。
  • 同時，原有的 $^{230}$Th 也會按照其半衰期（75,380 年）衰變。
  • 由於 $^{230}$Th 的半衰期遠小於 $^{238}$U，$^{230}$Th 會比 $^{238}$U 更快地衰變。
  • 因此，如果初始狀態是 $^{230}$Th 相對於 $^{238}$U 過量，那麼隨著時間推移，$^{230}$Th 的含量會逐漸減少，相對而言，$^{238}$U 的相對豐度會增加，兩者之間的比例會趨向於一個較低的平衡值。
  • 透過測量沉澱物中 $^{230}$Th 和 $^{238}$U 的相對豐度，並與理論計算的平衡值進行比較，可以計算出自沉澱物形成（或發生擾動）以來經過的時間。

• 反應式（以 $^{230}$Th / $^{238}$U 為例）：
  $^{238}\text{U} \xrightarrow{4.47 \times 10^9 \text{ yr}} \dots \xrightarrow{75380 \text{ yr}} ^{230}\text{Th} \xrightarrow{75380 \text{ yr}} \dots \xrightarrow{\text{stable}} ^{206}\text{Pb}$
  定年時，我們測量樣品中的 $^{230}$Th 和 $^{238}$U 的含量。如果樣品形成時，從溶液中吸收了大量的 $^{230}$Th，則初始時 $^{230}$Th / $^{238}$U 的比例會比地質體系平衡時的比例高。隨著時間推移，$^{230}$Th 衰變，其含量下降。

  $\frac{N_{^{230}\text{Th}}(t)}{N_{^{238}\text{U}}(t)} = \frac{N_{^{230}\text{Th}}(0)}{N_{^{238}\text{U}}(0)} e^{-(\lambda_{230}-\lambda_{238})t} + \frac{\lambda_{230}}{\lambda_{230}-\lambda_{238}}(1-e^{-(\lambda_{230}-\lambda_{238})t})$
  其中 $N$ 是原子數，$\lambda$ 是衰變常數，$t$ 是時間。通常，由於 $\lambda_{238} \ll \lambda_{230}$，$\lambda_{238}$ 可以忽略，簡化為：

本題主要探討「放射光譜」與「吸收光譜」的定義、原理，以及它們在測定物質中元素濃度上的應用，並要求舉例儀器。

核心觀念：

1. 光譜學原理：物質與電磁波的交互作用，產生特徵性的光譜。
2. 放射光譜 (Emission Spectrum)：原子或分子受激發後，釋放能量（光子）時產生的光譜。
3. 吸收光譜 (Absorption Spectrum)：物質吸收特定波長的光子時，在連續光譜中形成暗線（吸收線）的光譜。
4. 定量分析：利用光譜的強度（例如峰高、峰面積）與待測物質的濃度之間的關係進行定量。

詳解：

1. 何謂「放射光譜」？

放射光譜 (Emission Spectrum) 是指當物質中的原子、離子或分子受到能量激發（例如加熱、通電、碰撞）後，其外層電子躍遷到較高能階，然後再回到較低能階時，所釋放出特定波長（或頻率）的光子所組成的光譜。

• 特徵： 放射光譜通常是線狀光譜 (line spectrum)，每一個元素都有其獨特的放射光譜，如同「指紋」一樣。這是因為原子的能階是量子化的，只有特定能量的光子才能被釋放。
• 原理：
  • 原子吸收能量，電子從基態躍遷到激發態。
  • 激發態不穩定，電子會躍遷回基態或較低的能階。
  • 躍遷過程中釋放的能量以光子的形式發出，光子的能量 $E = h\nu = hc/\lambda$ 是由能階躍遷的能量差決定的。
  • $\Delta E = E_{upper} - E_{lower} = h\nu$
  • 不同元素有不同的能階結構，因此釋放出的光子波長也不同。

2. 何謂「吸收光譜」？

吸收光譜 (Absorption Spectrum) 是指當一束連續光（包含各種波長的光）通過物質時，物質中的原子、離子或分子吸收了特定波長的光子，導致在連續光譜背景上出現特定波長處的「暗線」或「吸收帶」。

• 特徵： 吸收光譜也是線狀光譜 (line spectrum) 或帶狀光譜 (band spectrum)，其暗線或吸收帶的位置與放射光譜的亮線位置是完全對應的。
• 原理：
  • 物質中的原子、離子或分子處於基態（或較低能階）。
  • 當連續光通過時，如果光子的能量恰好等於某個電子從低能階躍遷到高能階所需的能量差，該光子就會被吸收。
  • $\Delta E = E_{upper} - E_{lower} = h\nu$
  • 被吸收的光子在連續光譜中就形成了一個暗線。

3. 如何利用「放射光譜」與「吸收光譜」量測物質中元素之濃度？

這兩種光譜方法都屬於光譜分析，其基本原理都是利用光譜的強度與待測物質的濃度之間的關係進行定量分析。

• 放射光譜 (Emission Spectroscopy)：

  • 原理： 將待測樣品激發，使其發出放射光譜。測量特定元素在特定波長處的發射強度 (emission intensity)。
  • 定量關係： 在一定濃度範圍內，特定元素的發射強度與該元素在樣品中的濃度呈正比或近似正比關係（遵循朗伯-比爾定律的放射性版本）。
  • 方法：
    1. 準備已知濃度的標準樣品，測量其放射光譜強度。
    2. 繪製標準曲線 (calibration curve)，即濃度與強度之間的關係圖。
    3. 測量未知樣品的放射光譜強度。
    4. 利用標準曲線，根據未知樣品的強度，查出其對應的濃度。
  • 優點： 可以同時分析多種元素，靈敏度高。

• 吸收光譜 (Absorption Spectroscopy)：

  • 原理： 將連續光源發出的光通過樣品（通常樣品是溶解在溶劑中），測量特定波長處光的吸收程度 (absorbance)。
  • 定量關係： 遵循朗伯-比爾定律 (Lambert-Beer Law)：
    $A = \log \left( \frac{I_0}{I} \right) = \epsilon bc$

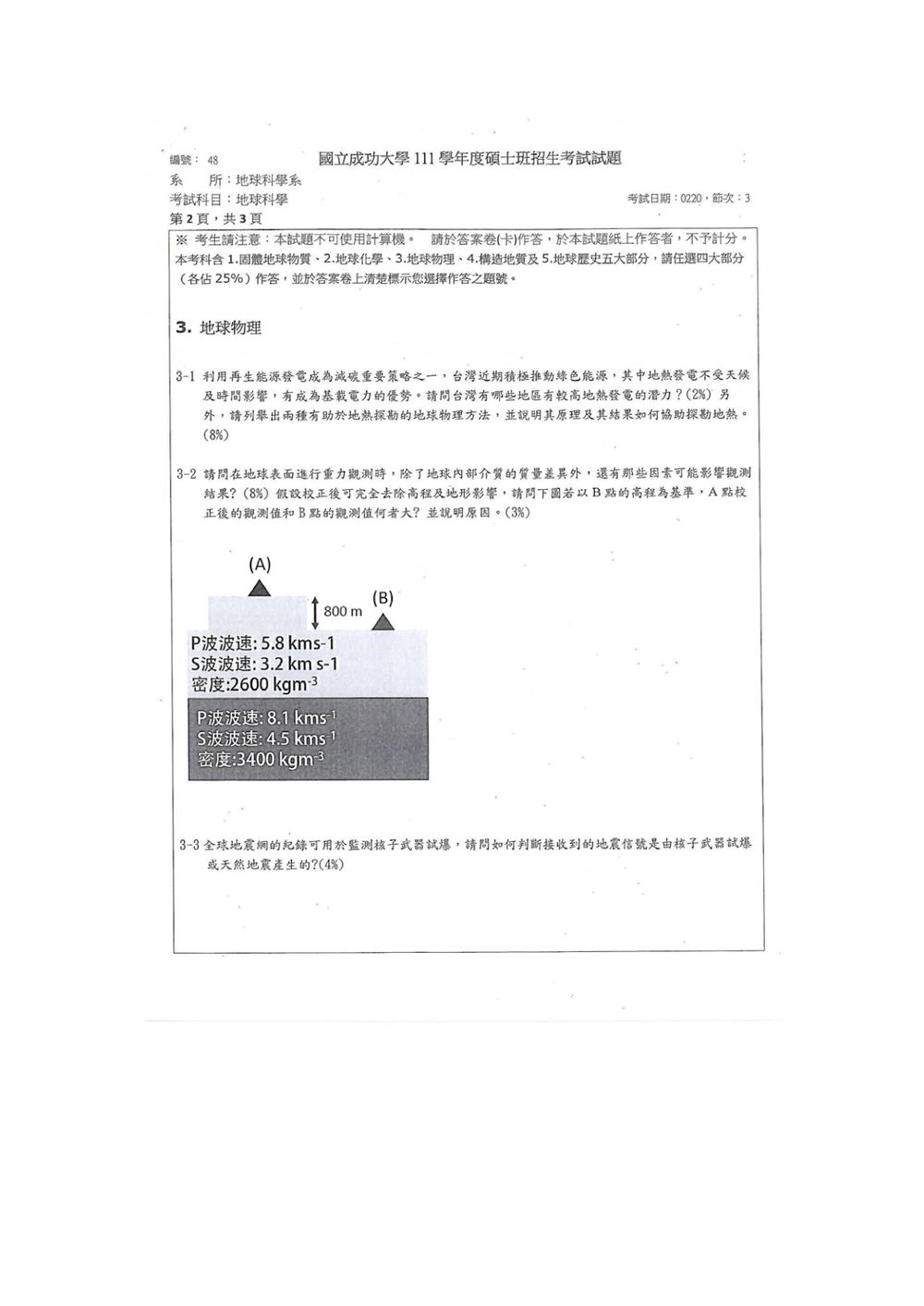

本題考查台灣的地熱潛力區域以及兩種用於地熱探勘的地球物理方法。

核心觀念：

1. 地熱發電的條件：需要足夠高的地溫梯度、足夠的熱儲層（孔隙度、滲透性）、足夠的水（或蒸汽）作為介質。
2. 台灣的地質背景：台灣位於環太平洋火山地震帶，地殼活動活躍，有較高的地溫梯度。
3. 地球物理探勘方法：利用地震波、重力、電磁等物理性質的差異來推斷地下結構。

詳解：

1. 台灣地區較高地熱發電潛力的區域 (2%)：

台灣位於歐亞板塊與菲律賓海板塊的碰撞帶，地殼活動極為活躍，因此擁有較高的地溫梯度，具備發展地熱發電的潛力。潛力較高的地區主要集中在以下幾個區域：

• 大屯火山區 (Tatun Volcanic Group)： 這是台灣最著名、地溫梯度最高的區域。由於有活躍的火山活動和岩漿庫，地表溫度高，且有多處溫泉、噴氣孔。這是台灣目前開發地熱的主要區域。
• 東部海岸山脈及縱谷地區 (East Rift Valley)： 沿著菲律賓海板塊向西俯衝的區域，地殼變形和熱活動較為明顯，部分地區有溫泉分佈，地溫梯度也相對較高。
• 中央山脈部分地區： 某些深層斷層帶附近，可能會有較高的地溫梯度，但開發難度較高，例如台灣東北部外海的蘭嶼、綠島一帶，以及中央山脈部分深處。

2. 有助於地熱探勘的地球物理方法 (8%)：

地熱探勘主要尋找地下高溫、高滲透性的區域。以下列舉兩種常用的地球物理方法：

(a) 電阻率探測 (Resistivity Survey)

• 原理：
  • 地球的電阻率受其組成礦物、孔隙度、孔隙流體（水）的電導率、溫度等因素影響。
  • 高溫的水（特別是含有溶解鹽分的熱水）或蒸汽，以及某些黏土礦物，會顯著降低岩石的電阻率。
  • 電阻率探測利用人工施加電流（或自然電場），測量地表不同點的電位差，進而計算出地下不同深度的電阻率分佈。常用的方法有大地電磁測深 (Magnetotellurics, MT) 或直流電法 (DC resistivity)。
• 結果如何協助探勘：
  • 低電阻率異常區域 (low resistivity anomaly) 通常指示地下存在高溫的含鹽水或蒸汽，這些區域很可能就是地熱儲集層 (geothermal reservoir)。
  • MT 方法可以提供較大的勘探深度和範圍，適合區域性調查；直流電法則可以提供較高的解析度，適合對異常區域進行詳細勘查。
  • 透過電阻率剖面圖，可以推斷出熱水或蒸汽的埋藏深度、範圍和可能的流動路徑。

(b) 地震波探測 (Seismic Survey)

本題考查地球表面重力觀測的影響因素，以及在特定假設下，比較兩個地點的重力值大小。

核心觀念：

1. 重力異常 (Gravity Anomaly)：地表重力測量值與理論值之間的差異。
2. 影響重力測量的因素：除了地下質量分佈，還有地理位置、高度、地形、地球自轉、潮汐等。
3. 重力校正 (Gravity Correction)：為消除非地下質量分佈因素造成的影響，需要進行一系列校正。
4. 正常重力 (Normal Gravity)：基於一個標準參考橢球體和重力模型計算出的理論重力值。
5. 重力異常的計算：觀測值 - 理論值 - 校正值。

詳解：

1. 除了地球內部介質的質量差異外，影響地球表面重力觀測結果的其他因素 (8%)：

地球表面重力觀測值，是指在特定地點測量到的地表重力加速度。除了地下物質密度的不均勻性（這是我們希望透過重力探勘來了解的）之外，還有許多其他因素會影響測量值：

• 緯度效應 (Latitude Effect)：

  • 地球不是一個完美的球體，而是個扁球體 (oblate spheroid)，赤道處半徑較大。
  • 地球自轉會產生離心力，離心力在赤道最大，在極點為零。離心力與重力方向相反，會減小地表測得的重力值。
  • 因此，重力值從赤道向兩極逐漸增加。這是最主要的影響因素之一。

• 高程效應 (Elevation Effect)：

  • 測量點的高度越高，距離地心越遠，受到的地球引力就越小。
  • 因此，在高海拔地區測得的重力值會比低海拔地區小。這通常需要進行「正常高程校正」(free-air correction)。

• 地形效應 (Terrain Effect)：

  • 測量點周圍的山丘、峽谷等地形，其質量（若質量密度大於周圍）會對測量點產生額外的引力（增加重力值）；若為低密度區域（如峽谷），則會產生相反的效應（減小重力值）。
  • 這需要進行「地形校正」(bouguer correction) 和「地形校正」(terrain correction)。

• 地球自轉產生的離心力 (Centrifugal Force)：

  • 如前所述，地球自轉產生的離心力會抵消一部分重力，其大小與緯度有關。這通常包含在緯度效應的討論中，或作為獨立的校正項。

• 潮汐效應 (Tidal Effect)：

  • 月球和太陽的引力會引起地球的潮汐現象，這也會導致地表重力值在一天內發生微小的週期性變化。這個效應雖然小，但在高精度測量中需要考慮。

• 大氣壓力效應 (Atmospheric Pressure Effect)：

  • 大氣壓力變化會對地表產生壓力，進而影響重力測量，尤其是在地下洞穴或密閉空間進行測量時。

• 儀器本身因素：

  • 儀器的零點漂移、溫度變化、氣壓變化對儀器本身的影響等。

2. 比較 A 點與 B 點的校正後重力值 (3%)：

題目假設「校正後可完全去除高程及地形影響」。這意味著我們已經進行了正常高程校正和地形校正，移除了這些因素對重力觀測值造成的影響。現在我們需要比較的是「布格重力異常」(Bouguer Anomaly) 或類似的、僅反映地下質量密度的部分。

• 圖示資訊：
  • A 點：P波速度 $v_P = 5.8$ km/s，S波速度 $v_S = 3.2$ km/s，密度 $\rho_A = 2600$ kg/m$^3$。

本題主要考查如何利用地震學的原理來區分核子武器試爆和天然地震。

核心觀念：

1. 地震波的產生機制：天然地震（如板塊運動斷裂）和核試爆（地下爆炸）產生地震波的機制不同。
2. 地震波的特性：P波、S波、表面波的產生比例、能量、頻率特性等，會因震源機制而異。
3. 地震學參數：震源深度、震源機制解 (focal mechanism)、頻率含量 (frequency content) 等。

詳解：

核子武器試爆與天然地震（尤其是淺源地震）在產生地震波的機制上存在顯著差異，這使得我們能夠透過分析地震波的各種參數來進行區分。以下是一些關鍵的判斷依據：

1. 震源深度 (Source Depth)：

   • 核試爆： 為了最大化爆炸效應並減少地表破壞，核試爆通常在地下進行，但其深度相對較淺，一般在數百公尺至一公里左右。這被視為一個「點狀」或「體積」的爆炸源。
   • 天然地震： 天然地震，尤其是構造地震，其震源深度範圍很廣，可以從極淺（幾公里）到數百公里深。即使是淺源地震，其震源尺度（斷層破裂的範圍）也比核試爆的爆炸點大得多。

2. 地震波的能量分配與頻率含量 (Energy Partitioning and Frequency Content)：

   • 核試爆： 爆炸是一種「壓縮」或「膨脹」式的震源機制，主要激發 P 波（縱波），而 S 波（橫波）的產生量相對較少。爆炸產生的地震波頻率通常較高。
   • 天然地震： 天然地震（特別是構造地震）是由斷層滑動引起的，斷層滑動會同時產生 P 波、S 波和表面波。S 波和表面波通常攜帶更多的地震能量，尤其是在距離震源較遠的地方。構造地震產生的地震波頻率範圍通常比核試爆更廣，且可能包含較多的低頻成分。

3. P 波與 S 波振幅比值 (P-wave to S-wave Amplitude Ratio)：

   • 核試爆： 由於爆炸機制主要產生 P 波，而 S 波產生較少，因此在地震儀記錄上，P 波的振幅通常遠大於 S 波的振幅。

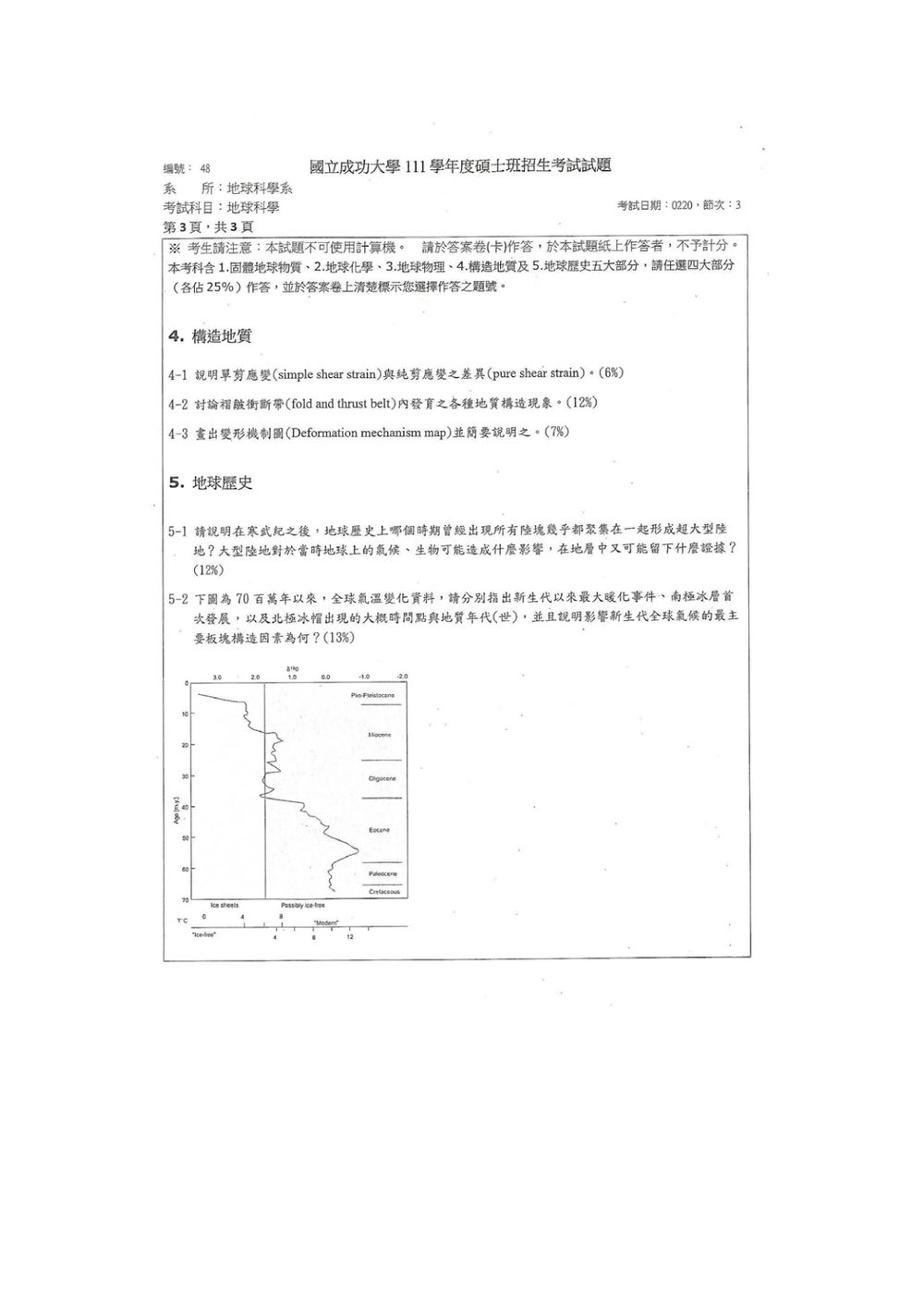

本題考查構造地質學中兩種基本且重要的應變模式：單剪應變與純剪應變。

核心觀念：

1. 應變 (Strain)：物體形狀或體積的變化。
2. 單剪應變 (Simple Shear)：物體在平行方向上產生滑動，導致形變，但體積通常保持不變（在彈性範圍內）。
3. 純剪應變 (Pure Shear)：物體在不同方向上受到壓縮或拉伸，導致形變，體積也可能改變。

詳解：

1. 單剪應變 (Simple Shear Strain)：

單剪應變是一種最簡單的變形模式，它描述的是物體內部平行層面之間發生相對滑動，導致物體發生形變。在描述單剪應變時，通常會引入一個「剪切角」或「剪切應變率」。

• 特徵：

  • 形變： 矩形變形為平行四邊形，長度方向發生伸長（或縮短），垂直方向發生縮短（或伸長），但兩者方向不固定。
  • 體積變化： 在理想的純剪變形中，體積通常保持不變。
  • 應變橢球 (Strain Ellipsoid)： 在單剪應變下，應變橢球的長軸和短軸通常與變形方向不重合，且長軸（最大伸長方向）與剪切方向之間有一個夾角 (通常為 45 度)。
  • 二維表示： 在二維平面上，如果一個初始邊長為 1 的方形，其一組邊平行於剪切方向，另一組邊垂直於剪切方向。在單剪應變後，平行於剪切方向的邊會發生伸長，垂直方向的邊會發生縮短，而原本垂直於剪切方向的邊則會傾斜。
  • 剪切應變 (Shear Strain, $\gamma$)： 通常定義為剪切面上的相對位移與該面到參考面的距離之比，或者更精確地說，是應變過程中，一個與剪切方向垂直的線段與剪切方向之間的夾角變化量。

• 地質例子： 斷層的滑動、褶皺作用中的傾斜、岩石的塑性流動等。

2. 純剪應變 (Pure Shear Strain)：

純剪應變與單剪應變不同，它描述的是物體在兩個相互垂直的軸向上同時受到壓縮或拉伸，導致物體發生形變。

• 特徵：

  • 形變： 矩形變形為另一矩形，但長度和寬度發生變化。
  • 體積變化： 純剪應變可以導致體積的增大（拉伸）或減小（壓縮）。
  • 應變橢球 (Strain Ellipsoid)： 在純剪應變下，應變橢球的長軸和短軸（最大和最小主應變方向）與變形軸重合。
  • 二維表示： 在二維平面上，如果一個初始邊長為 1 的方形，在純剪應變後，如果是在兩個方向上同時拉伸，則邊長會同時增加，變成一個更大的方形。如果是在一個方向拉伸，另一個方向壓縮，則會變成一個更長的矩形。
  • 主應變 (Principal Strain)： 純剪應變通常用主應變來描述，即沿著最大伸長方向 (e$_1$) 和最小縮短方向 (e$_3$) 的應變值。

• 地質例子： 板塊的拉張（如裂谷形成）、板塊的擠壓（如山脈形成）、岩漿的流動（若受力不均勻）。

差異總結：

本題考查褶皺衝斷帶 (Fold and Thrust Belt, FTB) 內各種地質構造的形成與特徵。

核心觀念：

1. 褶皺衝斷帶的形成環境：通常發生在大陸碰撞帶，是板塊擠壓作用的結果。
2. 主要構造類型：褶皺 (folds) 和衝斷層 (thrust faults)。
3. 構造層序：褶皺和衝斷層的形成與演化過程。

詳解：

褶皺衝斷帶 (Fold and Thrust Belt, FTB) 是在強烈的板塊擠壓作用下，地殼（尤其是較脆性的上覆地殼）發生的一系列構造變形現象。其核心特徵是褶皺和衝斷層的組合。這些構造現象的發展通常具有一定的層序性和相互關係。

1. 衝斷層 (Thrust Faults)：

衝斷層是最主要的構造類型之一，其特徵是：

• 斷層性質： 逆斷層 (reverse fault)，斷盤 (hanging wall) 相對於一盤 (footwall) 向上運動。
• 傾角： 傾角通常很小（< 30°，常 < 15°），因此又稱為「低角度逆斷層」。
• 運動方向： 斷層運動方向通常與區域擠壓方向大致平行，將上盤岩塊沿著斷層面推到下盤岩塊的上方。
• 形成原因： 由於強烈的水平擠壓，當岩石承受的剪應力超過其強度時，就會發生斷裂並產生逆斷層。在 FTB 中，衝斷層是將地殼物質向前推移和疊置的主要機制。
• 種類：
  • 單一衝斷層 (Thrust fault)： 一個單獨的逆斷層。
  • 衝斷層疊置 (Thrust imbrication)： 一系列相互疊置的衝斷層，如同瓦片一樣堆疊起來，使得同一岩層被重複出現。這大大增加了地殼的厚度。
  • 反衝斷層 (Ramp)： 衝斷層在推進過程中，並非總是在同一平面上滑動，有時會沿著傾角較大的斷層面（稱為反衝斷層）上升，然後再沿著傾角較小的斷層面（稱為平緩斷層，flat）滑動一段距離，再上升。這種「反衝-平緩」的組合是形成褶皺的重要機制。

2. 褶皺 (Folds)：

褶皺是岩層發生彎曲變形的現象，在 FTB 中，褶皺與衝斷層密切相關。

• 形成原因：
  • 岩層的塑性變形： 在一定溫度、壓力條件下，岩層會發生彎曲。
  • 衝斷層形成過程中的疊瓦效應： 當岩層沿著「反衝-平緩」組合的衝斷層運動時，在平緩段（flat）的岩層會因為被推動而發生彎曲，形成褶皺。例如，平緩斷層上方的岩層被推動後，會在斷層面處「堆積」並發生彎曲，形成一個背斜 (anticline)。
  • 應力集中： 在衝斷層的尖端或根部，應力會集中，也可能誘發褶皺。
• 常見褶皺類型：
  • 背斜 (Anticline)： 向上彎曲的褶皺，中間岩層較老。
  • 向斜 (Syncline)： 向下彎曲的褶皺，中間岩層較新。

本題考查構造地質學中的「變形機制圖」(Deformation mechanism map) 的繪製與說明。

核心觀念：

1. 岩石變形：岩石在應力作用下會發生變形，變形的機制（如彈性變形、塑性變形、脆性斷裂）取決於應力、溫度、壓力、應變率、岩石類型及孔隙流體等因素。
2. 變形機制圖：一種圖形工具，用於顯示在不同物理條件下，哪種變形機制在岩石中占主導地位。

詳解：

變形機制圖 (Deformation Mechanism Map)：

變形機制圖是一種圖形工具，用於展示在不同的應力（或應變率）和溫度條件下，岩石會以何種主要機制發生變形。它將物理條件（通常是溫度和應力）繪製在圖的座標軸上，並用不同的區域標示出主導的變形機制。

繪製與說明：

變形機制圖通常以無因次溫度 (T/T$_m$) 或絕對溫度 (K) 為縱軸，以應力 (Stress) 或應變率 (Strain rate) 為橫軸。其中，T$_m$ 是該岩石的絕對熔點。無因次溫度 (T/T$_m$) 是一個常用的參數，因為它能反映出岩石相對於其熔點的溫度狀態，這與其塑性變形能力密切相關。

圖中會劃分出不同的區域，每個區域代表一種主要的變形機制：

1. 脆性斷裂 (Brittle Fracture) / 斷裂 (Fracture)：

   • 條件： 通常發生在低溫和高應力的條件下。
   • 機制： 岩石在應力作用下破裂，形成斷層。這是最常見的淺層變形機制。
   • 圖中位置： 通常位於圖的左下角（低溫、高應力）。

2. 擴散蠕變 (Diffusional Creep)：

   • 條件： 通常發生在低應力和高溫的條件下。
   • 機制： 原子透過擴散（空位擴散、填隙擴散）在晶粒內部或晶界移動，導致岩石緩慢變形，體積可變。
   • 子機制：
     • Nabarro-Herring creep： 體積擴散，在較高溫度和較低應力下占主導。
     • Coble creep： 晶界擴散，在較低溫度和較高應力下（但仍在擴散蠕變區）占主導。
   • 圖中位置： 通常位於圖的右側（高溫、低應力）。

3. 位錯蠕變 (Dislocation Creep)：

   • 條件： 通常發生在中高溫和高應力的條件下。
   • 機制： 岩石內部晶體結構中的位錯 (dislocations) 運動，導致晶粒滑動和變形。這是中深層岩石塑性變形的主要機制。
   • 圖中位置： 通常位於圖的右上角（高溫、高應力）。

4. 其他機制：

   • 韌性剪切 (Ductile Shear)： 廣泛的塑性變形，常與位錯蠕變相關。

本題考查地球歷史上關於超大陸「盤古大陸」(Pangea) 的形成、影響及其在地質記錄中的證據。

核心觀念：

1. 大陸漂移與超大陸旋迴 (Supercontinent Cycle)。
2. 盤古大陸 (Pangea) 的形成與解體。
3. 超大陸對氣候、生物、地質的影響。
4. 在地質記錄中的證據。

詳解：

1. 哪個時期出現了幾乎聚集在一起的超大型陸地？

在寒武紀之後的地球歷史上，曾經出現過多次超大陸。其中最著名且與現代大陸位置最接近的一次，是出現在古生代晚期至中生代早期，稱為盤古大陸 (Pangea)。盤古大陸在約 3.3 億年前（晚石炭紀）開始形成，並在約 3 億年前（早二疊紀）基本成型，持續到約 1.75 億年前（侏羅紀早期）才開始解體。

2. 大型陸地 (盤古大陸) 對當時地球的氣候、生物的影響：

超大陸的形成對全球氣候和生物圈產生了深遠的影響：

• 氣候影響：

  • 內部乾旱化 (Aridification)： 由於陸塊面積巨大，遠離海洋的內陸地區缺乏水氣來源，氣候變得極度乾旱，溫差也更大。
  • 季風氣候加劇： 海陸熱力性質差異的極大化，導致強烈的季風環流。
  • 全球溫度變化： 盤古大陸的存在影響了全球洋流和大气環流模式，可能導致全球平均溫度升高或降低，具體情況取決於陸塊的位置、冰蓋的分佈以及溫室氣體濃度。例如，盤古大陸的南半部曾覆蓋有大型冰蓋。
  • 海洋環流改變： 陸塊的聚集阻礙了全球性的海洋環流，可能導致局部海域的溫度和鹽度變化。

• 生物影響：

  • 物種隔離與分化： 廣袤的內陸沙漠和海洋的阻隔，使得生物群落被隔離在不同的區域，促進了不同地區生物的獨立演化和物種分化。
  • 棲地改變： 乾旱內陸地區的出現，有利於適應乾旱環境的生物（如爬行動物、種子植物）的演化和繁盛，而不利於兩棲類和蕨類植物。
  • 生物多樣性變化： 雖然隔離促進了分化，但極端的氣候條件（如乾旱、冰期）也可能導致某些生物的滅絕事件。
  • 海洋生物影響： 海洋環流的改變和大陸架面積的縮小，也影響了海洋生物的棲息地和分佈。

3. 在地層中可能留下的證據：

盤古大陸的存在及其對氣候、生物的影響，在地層中留下了許多重要的證據：

• 沉積岩證據：
  • 蒸發岩 (Evaporites)： 在乾旱內陸地區，湖泊或淺海蒸發後形成的鹽岩 (halite)、石膏 (gypsum) 等，是盤古大陸內部乾旱氣候的直接證據。
  • 紅層 (Red Beds)： 富含氧化鐵的紅色砂岩、泥岩，常形成於乾旱、半乾旱的陸相環境，是盤古大陸內部干旱氣候的標誌。
  • 煤層 (Coal seams)： 儘管盤古大陸內部乾旱，但在其邊緣或特定濕潤地區，仍可能形成煤層，但相較於其他超大陸時期，煤層的廣泛性可能受到影響。

本題考查新生代以來全球氣候變化，特別是暖化事件、冰層形成時間，以及板塊構造對氣候的影響。

核心觀念：

1. 新生代氣候變遷：從初期較暖的時期逐漸變冷的趨勢，以及其中的波動。
2. 冰室效應 (Icehouse effect) 與溫室效應 (Greenhouse effect)。
3. 板塊構造與氣候的相互作用：大陸位置、洋流、火山活動、地形改變對氣候的影響。
4. 地質年代劃分。

詳解：

圖中顯示了從 70 百萬年前 (Ma) 到現在的全球氣溫變化，以及與之相關的冰蓋形成情況。

1. 指出新生代以來最大暖化事件、南極冰層首次發展、北極冰帽出現的時間點與地質年代(世)：

• 新生代最大暖化事件 (Hothouse Event)：

  • 從圖中觀察，氣溫在 70 Ma 之後（屬於白堊紀晚期，但題目問新生代以來，應主要看圖中約 66 Ma 之後的部分）有一個顯著的溫度高峰。
  • 在新生代早期（約 56 Ma），有一個非常強烈的暖化事件，稱為古新世-始新世極熱事件 (Paleocene-Eocene Thermal Maximum, PETM)。圖中的溫度曲線在約 55-56 Ma 處有一個非常尖銳且顯著的溫度升高。
  • 時間點： 約 56 百萬年前。
  • 地質年代(世)： 古新世 (Paleocene) 末期到始新世 (Eocene) 初期。

• 南極冰層首次發展 (First Antarctic Ice Sheet Growth)：

  • 圖中顯示，在約 34 Ma 左右，全球氣溫有一個顯著的下降，之後出現了「Ice sheets」的標示。這代表了大型冰蓋的形成。
  • 時間點： 約 34 百萬年前。
  • 地質年代(世)： 漸新世 (Oligocene) 初期。

• 北極冰帽出現 (Arctic Ice Cap Formation)：

  • 圖中顯示，在約 2.6 Ma 左右，氣溫再次顯著下降，並且「Ice sheets」的標示變得更明顯，這代表了北極地區也開始出現永久性冰蓋。這個時期標誌著更新世 (Pleistocene) 冰期的開始。
  • 時間點： 約 2.6 百萬年前。
  • 地質年代(世)： 更新世 (Pleistocene) 初期（或稱 Pliocene-Pleistocene boundary）。

2. 影響新生代全球氣候的最主要板塊構造因素為何？

新生代（約 66 Ma 至今）的氣候變化，從早期相對溫暖的「溫室世界」(Greenhouse world) 逐漸演變到現在的「冰室世界」(Icehouse world)，其中板塊構造扮演了至關重要的角色。影響最主要的因素包括：

• 大陸漂移與重組 (Continental Drift and Reorganization)：
  • 孤立的南極洲： 在新生代早期（約 50-40 Ma），南極洲與澳洲大陸分離，形成了環繞南極洲的德雷克海峽 (Drake Passage) 和塔斯馬尼亞海峽 (Tasman Sea)。
