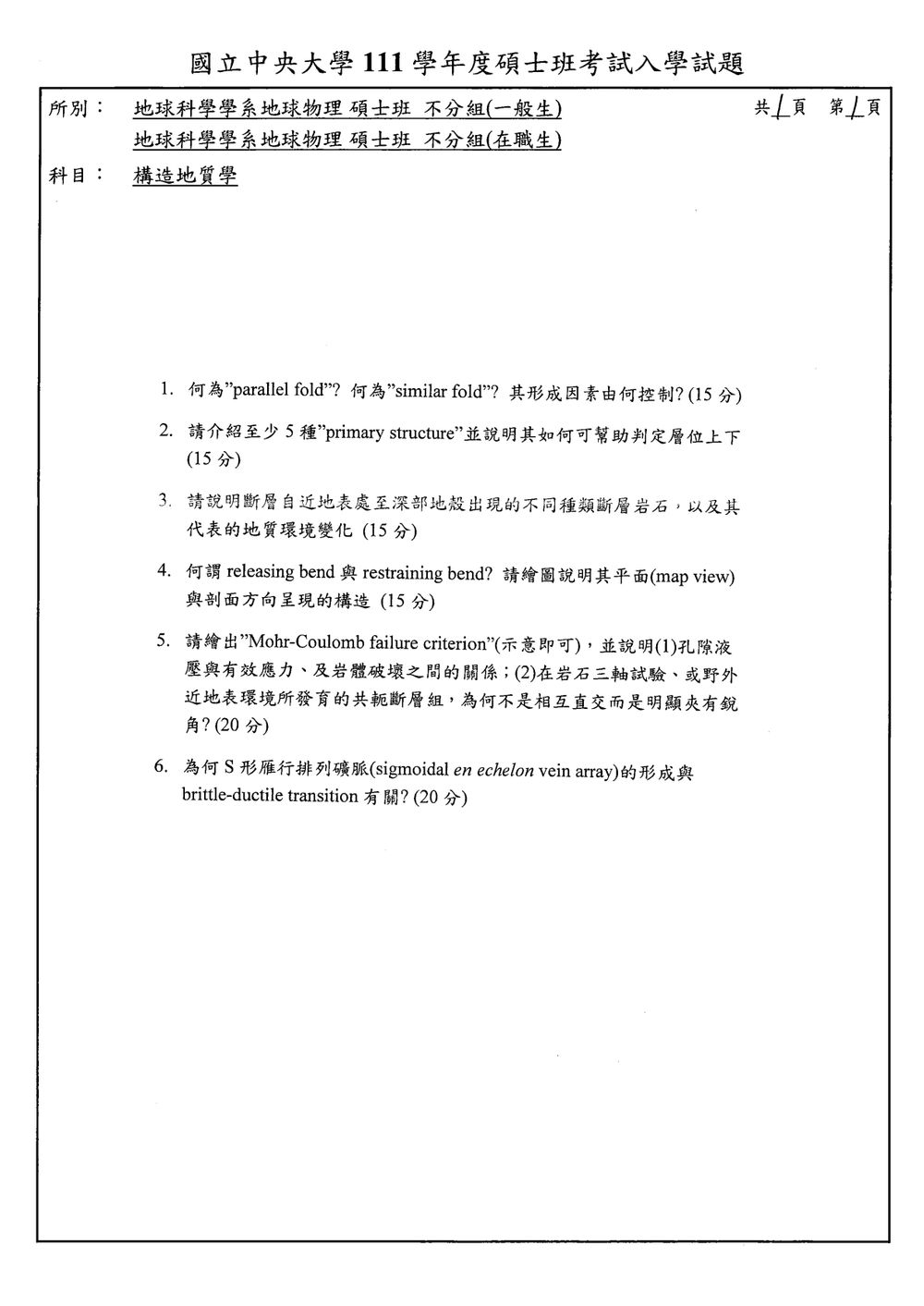

111 年 國立中央大學地球科學學系地球物理碩士班在職生《構造地質學》

本題主要在探討平行褶皺（parallel fold）與相似褶皺（similar fold）的定義、特徵及其形成的地質控制因素。

核心觀念： 褶皺的幾何分類與成因。

詳解：

褶皺（fold）是地殼在受力作用下，原本平直的沉積岩層或岩層發生彎曲變形的現象。根據褶皺幾何形態的不同，可以將褶皺分為多種類型，其中平行褶皺與相似褶皺是兩種常見的基本分類。

1. 平行褶皺 (Parallel Fold)
   • 定義與特徵： 在平行褶皺中，褶皺軸面（axial surface）上的點在彎曲過程中，其相對於基準面（如岩層界面）的垂直距離保持不變。換句話說，褶皺的層厚在褶皺的各個部分（如頂部、兩翼、轉折處）大致相同。褶皺的曲率（curvature）在頂部（hinge）最大，並向兩翼逐漸減小。
   • 形成因素控制：
     • 岩性均一性與彈性變形： 平行褶皺通常形成於岩性較均一、且具有較好彈性或塑性變形能力的岩層中，例如厚層的砂岩、石灰岩或具有良好塑性的頁岩。
     • 應力狀態： 較為均勻的壓縮應力場有利於形成平行褶皺。
     • 圍壓： 較高的圍壓有助於岩石產生塑性變形，形成更圓滑的平行褶皺。

本題旨在考察學生對沉積岩中「原生構造」（primary structure）的認識，以及如何利用這些構造來判斷岩層的頂、底部，即所謂的「沉積構造定向性」（sedimentary structural facing）。

核心觀念： 原生沉積構造的種類與定向性。

詳解：

原生構造是指在沉積物形成過程中或沉積後不久，但在岩石記錄形成之前就產生的構造。許多原生構造具有明顯的定向性，即它們在沉積時總是朝向特定的方向（通常是上方），因此可以作為判斷岩層頂、底部的依據。以下介紹至少五種常見的原生構造及其判斷方法：

1. 斜層理 (Cross-bedding / Cross-lamination)

   • 描述： 指較大的沉積單元（如沙波、泥波）內，其內部的主體層理並非與該單元的外圍層理平行，而是呈傾斜的狀態。依據傾斜方向，又可分為水平斜層理（planar cross-bedding）、彎曲斜層理（tangential cross-bedding）和槽狀斜層理（trough cross-bedding）。
   • 判斷方法： 斜層理的傾斜方向（即 the lee side，背風面）總是朝向沉積物搬運的方向，也就是沉積時的「下方」。因此，觀察斜層理的傾斜方向，其尖滅（truncated）的表面下方，就是沉積物的堆積方向。若觀察到的是一個大型的波形結構，則其較陡峭的下坡面（lee side）指示了沉積方向。
   • 定向性： 斜層理的傾斜面指示下方。

2. 波痕 (Ripples)

   • 描述： 在水流或風力的作用下，細顆粒沉積物表面形成的微小起伏，通常呈規則的波浪狀。有對稱波痕（symmetric ripples）和不對稱波痕（asymmetric ripples）兩種。
   • 判斷方法：
     • 不對稱波痕： 這是最可靠的判斷依據。不對稱波痕有一個較為平緩的迎風坡（stoss side）和一個較為陡峭的背風坡（lee side）。水流或風力總是從迎風坡吹/流過，將沉積物搬運到背風坡堆積。因此，背風坡的傾斜方向指示了水流或風力的方向，即沉積時的「下方」。
     • 對稱波痕： 通常由水流往復運動形成，定向性較差，較難判斷。
   • 定向性： 不對稱波痕的背風坡（較陡峭的坡面）指示下方。

3. 泥裂 (Mud cracks / Desiccation cracks)

   • 描述： 當富含黏土的沉積物暴露於空氣中乾燥時，會因體積收縮而產生裂縫。這些裂縫通常呈多邊形，並向下延伸。
   • 判斷方法： 泥裂的裂縫總是垂直於沉積表面向下發展。較深的裂縫指示了乾燥和收縮的方向，而裂縫的開口端（通常較寬）朝向沉積時的「上方」。在較厚的沉積物中，裂縫會延伸到下方的沉積層，並在下方沉積層中填塞。

本題主要探討斷層帶中不同深度出現的斷層岩石類型，以及這些岩石所反映的地質環境（溫度、壓力、變形模式）的變化。

核心觀念： 斷層岩石學、變形模式與地溫梯度。

詳解：

斷層是岩石圈破裂並產生相對位移的構造。在斷層作用過程中，岩石會受到機械破碎、研磨、塑性流動和化學反應等作用，形成一系列特殊的斷層岩石。這些岩石的類型及其微觀結構，與斷層發生時所處的深度、溫度、壓力以及應力狀態密切相關。地殼的平均溫標梯度大約是每公里 25-30°C，壓力梯度約為 25-30 MPa/km。

斷層岩石的分類與深度（地質環境）的關係大致如下：

1. 近地表（脆性變形為主，低溫低壓）

   • 代表性斷層岩石：
     • 斷層角礫岩 (Fault Breccia): 在較淺處（通常小於 5-10 公里深度，約 < 150-300 MPa 壓力），岩石主要以脆性斷裂為主。斷層帶中的岩石被粉碎成大小不一、棱角分明的角礫。這些角礫之間可能被細小的碎屑物填充，或形成較鬆散的堆積。
     • 碎裂岩 (Cataclasite): 當斷層作用持續進行，角礫進一步被研磨、破碎，形成更細小的顆粒，並可能出現部分流動的痕跡。碎裂岩是淺部脆性斷層帶的典型產物。
   • 代表的地質環境：
     • 脆性斷裂主導： 溫度和壓力較低，岩石的彈性極限低，容易發生脆性斷裂。
     • 應力集中： 斷層帶是應力集中的區域，導致岩石破碎。
     • 孔隙度與滲透性： 斷層角礫岩和碎裂岩通常具有較高的孔隙度和滲透性，可能成為地下水或流體運移的通道。

2. 中深度地殼（脆塑性轉換區，中溫中壓）

   • 代表性斷層岩石：
     • 糜棱岩 (Mylonite): 在較深處（約 10-20 公里深度，約 300-600 MPa 壓力），溫度和壓力升高，岩石的塑性變形能力增強。斷層作用在此深度下，除了脆性變形外，塑性變形（如位錯蠕變、晶粒重塑）也變得重要。糜棱岩是塑性變形的主要產物，其特徵是原有礦物被拉長、變形，並形成一種流動的基質（matrix），常呈現出明顯的帶狀構造（foliation）和線狀構造（lineation）。

本題主要探討正斷層系統中，斷層彎曲處（bend）所產生的兩種不同應力狀態與構造特徵：釋放彎曲（releasing bend）與限制彎曲（restraining bend）。

核心觀念： 斷層運動學、應力狀態與次級構造。

詳解：

在一個單一的、連續的斷層系統中，當斷層發生運動時，斷層線（trace）並非總是直線，而可能出現彎曲。這種彎曲的斷層線會導致斷層面上產生局部應力狀態的變化，進而形成不同的構造。

1. 釋放彎曲 (Releasing Bend)

   • 定義： 當斷層線向運動方向的右側（右移斷層）或左側（左移斷層）彎曲時，即斷層的「張開」方向，形成釋放應力的區域。
   • 平面圖 (Map View) 呈現：
     • 在平面圖上，釋放彎曲通常呈現為一個「V」字形或鈍角三角形的開放區域。
     • 在右移斷層中，斷層向右彎曲（順時針彎曲）；在左移斷層中，斷層向左彎曲（逆時針彎曲）。
     • 此區域的斷層面相對較寬，且可能發生局部張裂。
   • 剖面圖 (Profile View / Cross-section) 呈現：
     • 在釋放彎曲處，斷層面上會產生局部張力，導致斷層帶內或斷層附近形成張性裂隙（tensional fractures）、羽狀裂隙（feather fractures）或小型的張性斷層（normal faults）。
     • 若斷層帶中有沉積物填充，則可能形成「拖曳褶皺」（drag folds）或局部下陷的盆地（pull-apart basin）。
     • 整體而言，釋放彎曲處的應力狀態以張力為主。
   • 形成構造： 張性斷層（正斷層）、裂隙、盆地。

2. 限制彎曲 (Restraining Bend)

   • 定義： 當斷層線向運動方向的左側（右移斷層）或右側（左移斷層）彎曲時，即斷層的「壓縮」方向，形成限制應力的區域。
   • 平面圖 (Map View) 呈現：
     • 在平面圖上，限制彎曲通常呈現為一個「V」字形或尖角三角形的閉合區域。
     • 在右移斷層中，斷層向左彎曲（逆時針彎曲）；在左移斷層中，斷層向右彎曲（順時針彎曲）。
     • 此區域的斷層面相對較窄，且受到擠壓。
   • 剖面圖 (Profile View / Cross-section) 呈現：
     • 在限制彎曲處，斷層面上會產生局部壓縮應力，導致斷層帶內或斷層附近發生擠壓變形，形成褶皺（folds）、逆衝斷層（thrust faults）或衝斷層（reverse faults）。
     • 岩石會被擠壓抬升，形成山脊或隆起。
     • 整體而言，限制彎曲處的應力狀態以壓縮力為主。
   • 形成構造： 逆衝斷層、褶皺、擠壓脊。

繪圖說明：

以下為釋放彎曲與限制彎曲的示意圖：

平面圖 (Map View)：

• 右移斷層 (Right-lateral Fault):
  • 釋放彎曲 (Releasing Bend):

    ---->  /---------\  ---->
          /           \
         |             |  (張開區域，形成盆地或裂隙)
          \           /
    ---->  \---------/  ---->


本題主要考察學生對岩石破壞力學（Mohr-Coulomb failure criterion）的理解，以及孔隙水壓力在岩石破壞中的作用，並應用此標準解釋野外常見的共軛斷層夾角問題。

核心觀念： 破壞力學、有效應力原理、Mohr-Coulomb 準則、共軛斷層。

詳解：

1. Mohr-Coulomb failure criterion 示意圖與孔隙液壓、有效應力、岩體破壞的關係

• Mohr-Coulomb 破壞準則：
  此準則描述了岩石在剪切應力作用下發生破壞的條件。它認為岩石的破壞不僅取決於施加的應力大小，還取決於岩石自身的抗剪強度，而抗剪強度又包含兩個部分：黏聚力（cohesion, $c$）和內摩擦角（angle of internal friction, $\phi$）。
  在應力空間中，此準則可以用 Mohr 圓來表示。當一個應力狀態（由最大主應力 $\sigma_1$ 和最小主應力 $\sigma_3$ 定義的 Mohr 圓）與代表破壞極限的包絡線相交或相切時，岩石就會發生破壞。

  • 平面圖 (應力空間)： 繪製一條線，橫軸為有效正向應力 $\sigma'$，縱軸為剪切應力 $\tau$。這條線稱為破壞包絡線。其方程式為 $\tau = c + \sigma' \tan\phi$。
  • Mohr 圓： 繪製一個圓，圓心在橫軸上，半徑為 $(\sigma_1' - \sigma_3')/2$，圓與橫軸的交點為 $\sigma_3'$ 和 $\sigma_1'$。若 Mohr 圓與破壞包絡線相交或相切，則發生破壞。

• 孔隙液壓 (Pore Fluid Pressure, $u$) 與有效應力 (Effective Stress, $\sigma'$)：

  • 有效應力原理 (Terzaghi's Principle): 固體骨架所承受的總應力（Total Stress, $\sigma$）等於有效應力（Effective Stress, $\sigma'$) 加上孔隙液壓（Pore Fluid Pressure, $u$）。即 $\sigma = \sigma' + u$。
  • 有效應力的作用： 有效應力才是真正作用在岩石骨架顆粒之間的應力，它決定了岩石骨架的強度。孔隙液壓則作用在孔隙流體中，並通過流體壓力傳遞給岩石顆粒的接觸點，起到了「撐開」顆粒的作用，從而減小了顆粒間的接觸面積和壓力。

• 孔隙液壓、有效應力與岩體破壞的關係：

  • 孔隙液壓的影響： 根據 Mohr-Coulomb 準則 $\tau = c + \sigma' \tan\phi$，岩石的抗剪強度 $\tau$ 與有效正向應力 $\sigma'$ 成正比。
  • 當孔隙液壓 $u$ 增加時： 在總應力 $\sigma$ 不變的情況下，根據 $\sigma' = \sigma - u$，有效應力 $\sigma'$ 會減小。
  • 破壞條件變化： 有效應力 $\sigma'$ 的減小，使得 Mohr 圓的圓心向左移動，圓的半徑（$\sigma_1' - \sigma_3'$）可能因應力重分佈而改變，但關鍵是有效應力的減小直接降低了岩石的抗剪強度。
  • 結果： 當孔隙液壓升高到一定程度，使得岩石的有效應力降低到破壞準則所定義的極限時，岩石就會發生破壞，形成斷層。這就是為什麼高孔隙水壓力（如在某些沉積盆地、火山區域或地震發生前）會增加發生滑動（斷層）的可能性。

2. 共軛斷層組的夾角問題

• 核心原因： 在岩石三軸試驗中，或在野外近地表環境下，岩石主要表現為脆性行為。此時，斷層的形成與 Mohr-Coulomb 破壞準則緊密相關。

本題旨在探討 S 形雁行排列礦脈（sigmoidal en echelon vein array）的形成機制，並連結至地殼的脆塑性轉換（brittle-ductile transition）概念。

核心觀念： 雁行構造、應力狀態、斷層、脆塑性轉換。

詳解：

1. 雁行構造 (En Echelon Structures)
雁行構造是指一系列平行或近乎平行的次級構造（如裂隙、礦脈、小斷層），它們在空間上呈階梯狀排列，而不是完全連續。這種排列方式通常與一個主要的剪切運動有關。

2. S 形雁行排列礦脈 (Sigmoidal En Echelon Vein Array)

• 特徵： S 形雁行排列礦脈是指一系列呈 S 形曲線狀排列的礦脈。這些礦脈通常是張性裂隙在充填礦物後形成的。它們的排列特徵顯示，在形成這些礦脈時，地層或岩體發生了複雜的應力變形。
• 平面圖 (Map View) 示意：
  若將這些礦脈視為一系列的張性裂隙，它們的整體排列呈現出一個彎曲的、類似字母「S」的形態。例如，在一個右移斷層系統中，如果觀察到一系列的張性礦脈，它們的排列可能從左側的傾角較大、向右彎曲，逐漸過渡到右側的傾角較小、向左彎曲。

3. 脆塑性轉換 (Brittle-Ductile Transition)

• 定義： 地殼在不同深度，由於溫度、壓力、應變速率和岩石類型等因素的差異，表現出不同的變形行為。在地表附近，岩石主要表現為脆性變形（斷裂、破碎）；隨著深度增加，溫度和壓力升高，岩石的塑性變形能力增強，表現為塑性變形（流動、蠕變）。脆塑性轉換是指地殼從以脆性變形為主轉變為以塑性變形為主的一個深度範圍。
• 應力狀態與變形模式：
  • 脆性變形： 在高應變速率、低溫度和低壓力下，岩石容易發生脆性斷裂。這種斷裂通常是剪切破壞（形成斷層）或張性破壞（形成裂隙）。
  • 塑性變形： 在低應變速率、高溫度和高壓力下，岩石可以發生延展性的塑性變形，如位錯蠕變、重結晶等。

4. S 形雁行排列礦脈與脆塑性轉換的關聯：

S 形雁行排列礦脈的形成與脆塑性轉換的關聯，主要體現在以下幾個方面：

• 應力集中與張性裂隙的形成：
  • 當岩體受到剪切應力作用時，在脆性變形條件下，會在斷層附近形成一系列的張性裂隙（en echelon tension f
