108 年 國立成功大學電機工程學系碩士班丙組《電路學》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題10 分

Find the Thevenin equivalent of the circuit in Fig. 1 at terminals a-b.

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:

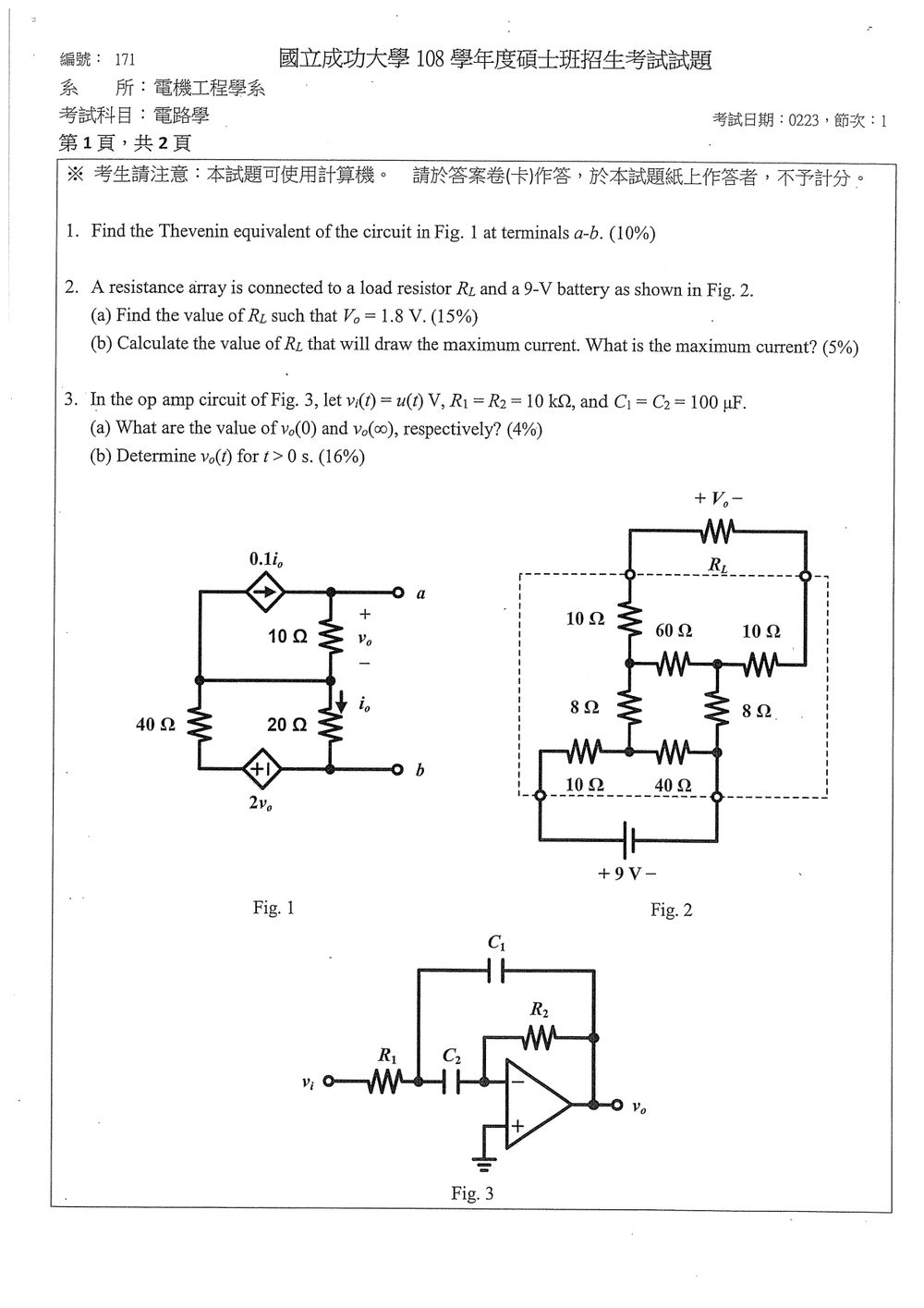

原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

線性電路的戴維寧等效為:

VTh=Vab∣開路,RTh=VtestItestV_{\text{Th}}=V_{ab}\big|_{\text{開路}},\qquad R_{\text{Th}}=\frac{V_{\text{test}}}{I_{\text{test}}}

本題含受控源,不能直接將受控源關閉,必須在端點 a−ba-b 加入測試電壓源或測試電流源求等效電阻。


1. 求戴維寧電壓 VThV_{\text{Th}}

電路中沒有獨立電壓源或獨立電流源,只有受控源。端點 a−ba-b 開路時,電路唯一的自然解為所有電壓與電流皆為零,因此:

VTh=Vab=0V_{\text{Th}}=V_{ab}=0

2. 求戴維寧電阻 RThR_{\text{Th}}

在 a−ba-b 端加一個測試電壓源,令:

Vab=VV_{ab}=V

取端點 bb 為參考地,設中央節點電壓為 vv。圖中:

vo=V−vv_o=V-v

而 20Ω20\Omega 電阻中的控制電流為:

io=v20i_o=\frac{v}{20}

受控電流源大小為:

0.1io=0.1(v20)=v2000.1i_o=0.1\left(\frac{v}{20}\right)=\frac{v}{200}

方向由中央節點流向節點 aa。

底部受控電壓源的左端電壓為:

vd=2vo=2(V−v)v_d=2v_o=2(V-v)

中央節點套用 KCL

中央節點流出的電流代數和為零:

v−V10+v20+v−vd40+v200=0\frac{v-V}{10} +\frac{v}{20} +\frac{v-v_d}{40} +\frac{v}{200}=0

代入 vd=2(V−v)v_d=2(V-v):

v−V10+v20+v−2(V−v)40+v200=0\frac{v-V}{10} +\frac{v}{20} +\frac{v-2(V-v)}{40} +\frac{v}{200}=0
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題15 分

A resistance array is connected to a load resistor RLR_L and a 9-V battery as shown in Fig. 2.
(a) Find the value of RLR_L such that Vo=1.8V_o = 1.8 V. (15%)
(b) Calculate the value of RLR_L that will draw the maximum current. What is the maximum current? (5%)

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

將負載電阻 RLR_L 兩端的電阻陣列化為戴維寧等效電路:

電阻陣列⟶Vth 串聯 Rth\text{電阻陣列} \longrightarrow V_{\mathrm{th}} \text{ 串聯 } R_{\mathrm{th}}

因此負載電壓為

Vo=VthRLRth+RLV_o=V_{\mathrm{th}}\frac{R_L}{R_{\mathrm{th}}+R_L}

而負載電流為

IL=VthRth+RLI_L=\frac{V_{\mathrm{th}}}{R_{\mathrm{th}}+R_L}

解題方法

令右下方節點為參考地,左下方電池端電壓為 9 V9\ \mathrm{V}。令左下方內部節點電壓為 xx,中間左、右節點電壓分別為 v1,v2v_1,v_2。

1. 求戴維寧電壓 VthV_{\mathrm{th}}

將 RLR_L 開路。由於最上方兩個節點開路,左右上方的 10 Ω10\ \Omega 均無電流通過,因此:

Vth=v1−v2V_{\mathrm{th}}=v_1-v_2

對中間兩節點寫 KCL:

v1−x8+v1−v260=0\frac{v_1-x}{8}+\frac{v_1-v_2}{60}=0 v28+v2−v160=0\frac{v_2}{8}+\frac{v_2-v_1}{60}=0

整理得:

17v1−2v2=15x17v_1-2v_2=15x −2v1+17v2=0-2v_1+17v_2=0

解得:

v1=1738x,v2=219xv_1=\frac{17}{38}x,\qquad v_2=\frac{2}{19}x

再對左下方節點 xx 寫 KCL:

x−910+x40+x−v18=0\frac{x-9}{10}+\frac{x}{40}+\frac{x-v_1}{8}=0

代入 v1=1738xv_1=\dfrac{17}{38}x:

x=1368295 Vx=\frac{1368}{295}\ \mathrm{V}

所以:

Vth=v1−v2=(1738−219)x=468295≈1.586 VV_{\mathrm{th}} =v_1-v_2 =\left(\frac{17}{38}-\frac{2}{19}\right)x =\frac{468}{295} \approx 1.586\ \mathrm{V}

2. 求戴維寧電阻 RthR_{\mathrm{th}}

將獨立電壓源 9 V9\ \mathrm{V} 短路,並由 RLR_L 端看入電阻網路。

施加測試電壓:

Vt=1 VV_t=1\ \mathrm{V}

以節點分析求得測試電流:

It=1814130 AI_t=\frac{181}{4130}\ \mathrm{A}

因此:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題4 分

In the op amp circuit of Fig. 3, let vi(t)=u(t)v_i(t) = u(t) V, R1=R2=10R_1 = R_2 = 10 kΩ\Omega, and C1=C2=100C_1 = C_2 = 100 μ\muF.
(a) What are the value of vo(0)v_o(0) and vo(∞)v_o(\infty), respectively? (4%)
(b) Determine vo(t)v_o(t) for t>0t > 0 s. (16%)

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題使用理想運算放大器的兩項特性:

  • 非反相端接地,因此反相端為虛地:v−=0v_-=0。
  • 輸入端不吸收電流。

此外,電容電壓不可瞬間改變,並可利用拉氏轉換分析一階、二階電路的暫態響應。

令 R=R1=R2=10 kΩR=R_1=R_2=10\,\text{k}\Omega、C=C1=C2=100 μFC=C_1=C_2=100\,\mu\text{F},則

RC=(10×103)(100×10−6)=1 s.RC=(10\times10^3)(100\times10^{-6})=1\,\text{s}.

(a) vo(0)v_o(0) 與 vo(∞)v_o(\infty)

在 t<0t<0 時,vi(t)=0v_i(t)=0,電路處於穩態,因此兩個電容電壓皆為零,且輸出為零。

由電容電壓連續性:

vo(0+)=vo(0−)=0.v_o(0^+)=v_o(0^-)=0.

在 t→∞t\to\infty 的直流穩態,C1C_1、C2C_2 視為開路。反相端沒有電流流入,經由 R2R_2 可得輸出端電流為零,因此

vo(∞)=0.v_o(\infty)=0.

所以

vo(0)=0,vo(∞)=0.\boxed{v_o(0)=0,\qquad v_o(\infty)=0}.

(b) 求 vo(t)v_o(t)

設 R1R_1 與 C2C_2 之間的節點電壓為 vxv_x。由虛地條件,C2C_2 的另一端電壓為 00。

在反相端寫 KCL:

−C2dvxdt−voR2=0,-C_2\frac{dv_x}{dt}-\frac{v_o}{R_2}=0,

因此

vo=−R2C2dvxdt.v_o=-R_2C_2\frac{dv_x}{dt}.

在 vxv_x 節點寫 KCL:

vx−viR1+C2dvxdt+C1d(vx−vo)dt=0.\frac{v_x-v_i}{R_1} +C_2\frac{dv_x}{dt} +C_1\frac{d(v_x-v_o)}{dt}=0.

取拉氏轉換,初始電容電壓為零:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題20 分

The circuit shown in Fig. 4 contains four passive elements and an ideal transformer with turns ratio of 2:1.
Please derive the admittance parameters or y parameters as a function of s. (20%)

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:

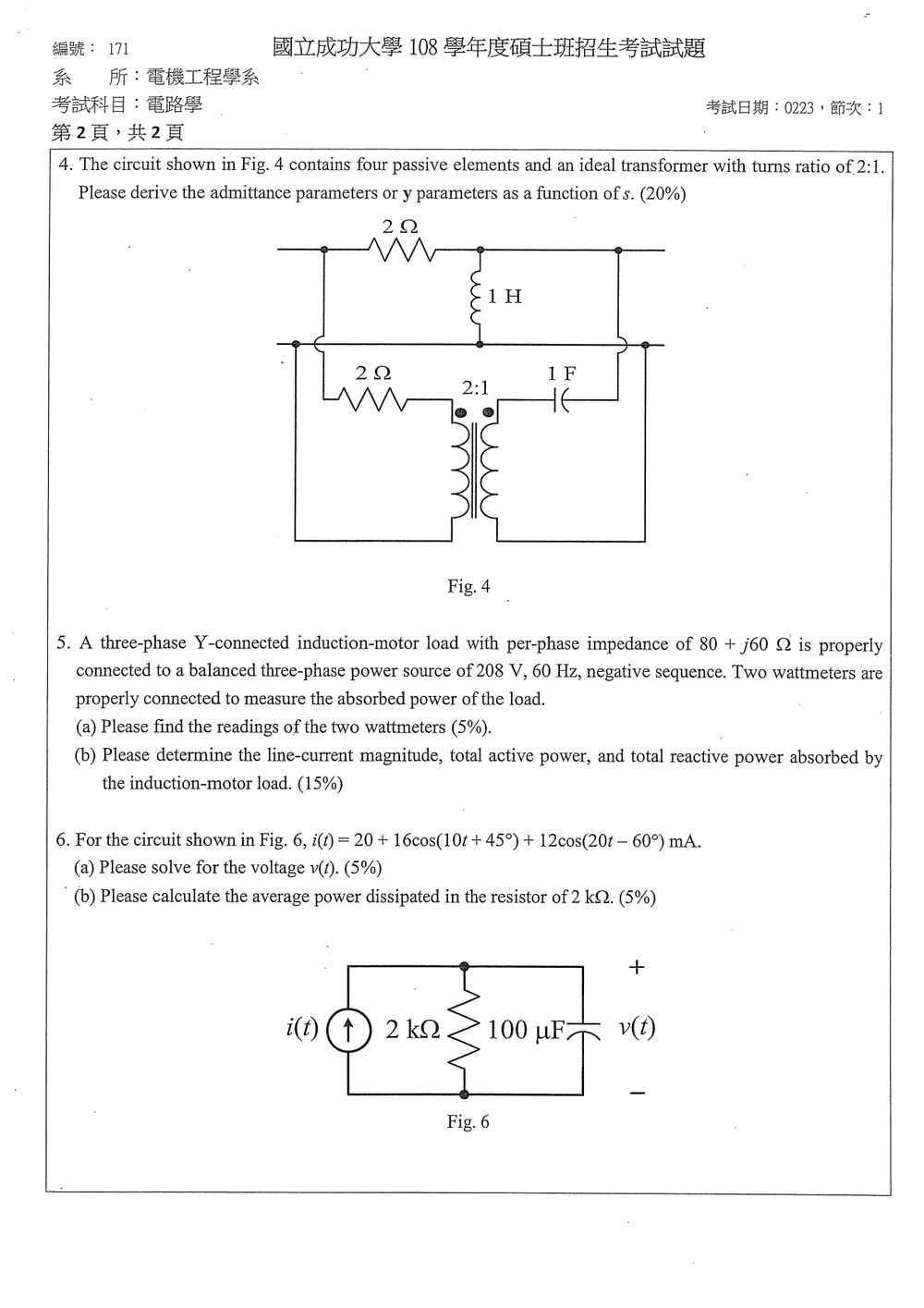

原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題要求二埠網路的導納參數:

[I1I2]=[y11y12y21y22][V1V2]\begin{bmatrix} I_1\\[2pt] I_2 \end{bmatrix} = \begin{bmatrix} y_{11}&y_{12}\\ y_{21}&y_{22} \end{bmatrix} \begin{bmatrix} V_1\\[2pt] V_2 \end{bmatrix}

其中 I1,I2I_1,I_2 均定義為流入二埠網路的電流。電路使用到:

  • 電阻:YR=1/RY_R=1/R
  • 電感:YL=1/(sL)Y_L=1/(sL)
  • 電容:YC=sCY_C=sC
  • 理想變壓器匝數比:N1:N2=2:1N_1:N_2=2:1

由圖中點標記,理想變壓器滿足

vp=2vqv_p=2v_q

且若一次側電流 ipi_p 與二次側電流皆定義為流入點端,則

iq=−2ipi_q=-2i_p

其中 vpv_p 為一次側點端電壓,vqv_q 為二次側點端電壓。


解題方法

以下將圖中兩個端口下端的共接線作為參考地,左、右端口電壓分別為 V1,V2V_1,V_2。

1. 直接連接兩端口的 2 Ω2\,\Omega 電阻

此電阻電流由左端流向右端為

iR=V1−V22i_R=\frac{V_1-V_2}{2}

2. 求含變壓器支路的電流

設一次側串聯電阻後的點端電壓為 vpv_p,二次側點端電壓為 vqv_q,一次側電流為 ipi_p。

一次側 2 Ω2\,\Omega 電阻滿足

V1−vp=2ipV_1-v_p=2i_p

由理想變壓器匝數比 2:12:1:

vp=2vq⟹vq=vp2v_p=2v_q \quad\Longrightarrow\quad v_q=\frac{v_p}{2}

二次側接有 1 F1\,\mathrm{F} 電容。由變壓器電流關係,流經電容、由二次側點端流向 V2V_2 的電流為 2ip2i_p,因此

2ip=s(vq−V2)=s(vp2−V2)2i_p=s\left(v_q-V_2\right) =s\left(\frac{v_p}{2}-V_2\right)

所以

vp=2V2+4ipsv_p=2V_2+\frac{4i_p}{s}

代入一次側電阻關係:

V1−(2V2+4ips)=2ipV_1-\left(2V_2+\frac{4i_p}{s}\right)=2i_p

整理得

ip=s2(s+2)V1−ss+2V2i_p=\frac{s}{2(s+2)}V_1-\frac{s}{s+2}V_2

3. 寫出端口電流

左端口電流為直接電阻電流與變壓器支路電流之和:

I1=V1−V22+ipI_1=\frac{V_1-V_2}{2}+i_p

代入 ipi_p:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 5 題5 分

A three-phase Y-connected induction-motor load with per-phase impedance of 80+j6080 + j60 Ω\Omega is properly connected to a balanced three-phase power source of 208 V, 60 Hz, negative sequence. Two wattmeters are properly connected to measure the absorbed power of the load.
(a) Please find the readings of the two wattmeters (5%).
(b) Please determine the line-current magnitude, total active power, and total reactive power absorbed by the induction-motor load. (15%)

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查平衡三相負載的:

  • Y 接負載之相電壓與線電壓關係
  • 三相功率計算
  • 兩瓦特計法(two-wattmeter method)
  • 負相序對兩瓦特計讀值排列的影響

已知每相阻抗為

Zϕ=80+j60=100∠36.87∘ ΩZ_\phi=80+j60=100\angle 36.87^\circ\ \Omega

因此負載功率因數為

cos⁡ϕ=80100=0.8\cos\phi=\frac{80}{100}=0.8

且

ϕ=36.87∘\phi=36.87^\circ

負載呈感性,電流落後電壓 36.87∘36.87^\circ。

解題方法

1. 求相電壓與線電流

題目所給 208 V208\text{ V} 為三相電源線電壓,因此 Y 接負載的相電壓為

Vϕ=VL3=2083=120.09 VV_\phi=\frac{V_L}{\sqrt{3}} =\frac{208}{\sqrt{3}} =120.09\text{ V}

每相電流大小為

IL=Iϕ=Vϕ∣Zϕ∣=120.09100=1.201 AI_L=I_\phi=\frac{V_\phi}{|Z_\phi|} =\frac{120.09}{100} =1.201\text{ A}

2. 兩瓦特計讀值

兩瓦特計法中,平衡負載的兩個讀值大小可寫成

W1=VLILcos⁡(30∘+ϕ)W_1=V_LI_L\cos(30^\circ+\phi) W2=VLILcos⁡(30∘−ϕ)W_2=V_LI_L\cos(30^\circ-\phi)

對於負相序,兩個讀值的排列會與正相序互換;但本題只要求兩瓦特計讀值,因此計算如下:

VLIL=208(1.201)=249.8V_LI_L=208(1.201)=249.8

第一個讀值:

W1=249.8cos⁡(30∘+36.87∘)W_1=249.8\cos(30^\circ+36.87^\circ) W1=249.8cos⁡66.87∘≈98.0 WW_1=249.8\cos 66.87^\circ \approx 98.0\text{ W}

第二個讀值:

W2=249.8cos⁡(30∘−36.87∘)W_2=249.8\cos(30^\circ-36.87^\circ) W2=249.8cos⁡(−6.87∘)≈248.0 WW_2=249.8\cos(-6.87^\circ) \approx 248.0\text{ W}

因此兩瓦特計讀值為

98.0 W,248.0 W\boxed{98.0\text{ W},\quad 248.0\text{ W}}
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 6 題5 分

For the circuit shown in Fig. 6, i(t)=20+16cos⁡(10t+45∘)+12cos⁡(20t−60∘)i(t) = 20 + 16\cos(10t+45^\circ) + 12\cos(20t - 60^\circ) mA.
(a) Please solve for the voltage v(t)v(t). (5%)
(b) Please calculate the average power dissipated in the resistor of 2 kΩ\Omega. (5%)

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

電流源、2 kΩ2\,\text{k}\Omega 電阻與 100 μF100\,\mu\text{F} 電容並聯,因此三者兩端電壓相同。利用線性電路的重疊定理,將直流、ω=10 rad/s\omega=10\,\text{rad/s} 與 ω=20 rad/s\omega=20\,\text{rad/s} 三種頻率分別計算,再將電壓相加。

並聯電路的導納為

Y(jω)=1R+jωCY(j\omega)=\frac{1}{R}+j\omega C

解題方法

以下求電路的穩態電壓;題目未提供電容初始電壓,因此不納入暫態項。

直流分量下,電容視為開路,20 mA20\,\text{mA} 全流經電阻:

vDC=(20 mA)(2 kΩ)=40 Vv_{\text{DC}}=(20\,\text{mA})(2\,\text{k}\Omega)=40\,\text{V}

對交流分量,R=2000 ΩR=2000\,\Omega、C=100 μFC=100\,\mu\text{F},所以電導為 1/R=0.0005 S1/R=0.0005\,\text{S}。

當 ω=10 rad/s\omega=10\,\text{rad/s} 時,

Y(j10)=0.0005+j0.001=0.001118∠63.435∘ SY(j10)=0.0005+j0.001 =0.001118\angle 63.435^\circ\,\text{S}

電流相量為 16∠45∘ mA16\angle45^\circ\,\text{mA},故電壓相量為

V10=16∠45∘ mA0.001118∠63.435∘ S=14.311∠(−18.435∘) VV_{10}=\frac{16\angle45^\circ\,\text{mA}} {0.001118\angle63.435^\circ\,\text{S}} =14.311\angle(-18.435^\circ)\,\text{V}
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊
