109 年 國立成功大學建築學系碩士班乙組《設計理論》

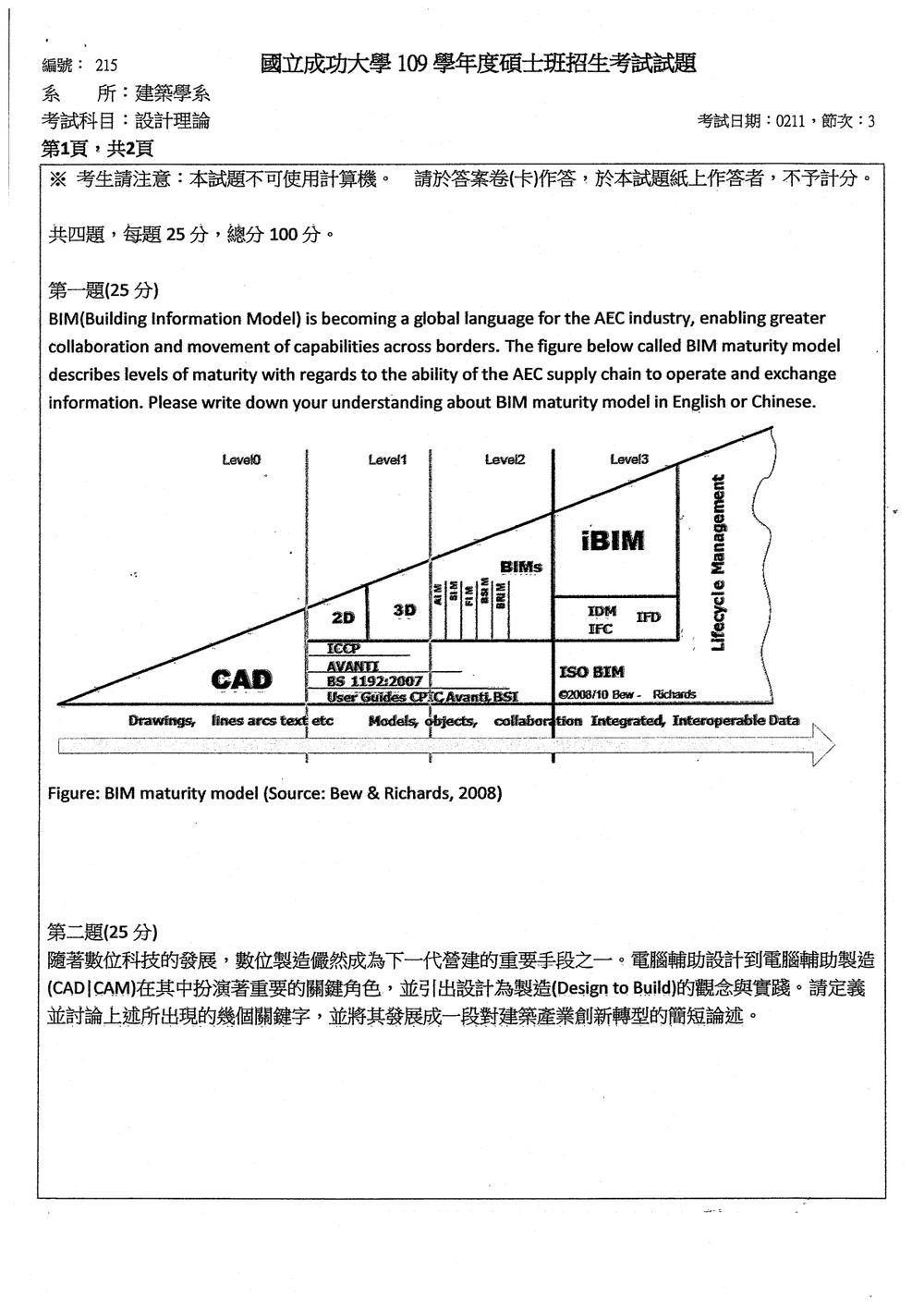

本題主要在探討 Building Information Model (BIM) 的發展層級，也就是 BIM 發展成熟度模型 (BIM Maturity Model)。考生需要理解圖中所示的各個層級 (Level 0 至 Level 3) 代表的意義，以及 BIM 技術在建築、工程、營造 (AEC) 產業中如何促進資訊交換與協作。

BIM 成熟度模型 (BIM Maturity Model) 的理解：

BIM 成熟度模型描述了 AEC 供應鏈在營運和交換資訊方面的成熟度等級。這個模型從最基礎的 2D 圖紙 (CAD) 到高度整合、可互操作的 BIM 環境，呈現了資訊交換與協作能力的提升。

• Level 0 (CAD - Drawings, lines arcs text etc):
  這是 BIM 的前身，主要使用傳統的 2D CAD 軟體，以線條、圖塊、文字等方式繪製圖紙。資訊是以非結構化的方式呈現，缺乏模型關聯性，協作與資訊交換效率低下。
• Level 1 (2D/3D - ICCP, AVANTI, AIM, SIM, FIM, BSI M):
  開始引入 3D 的概念，但仍以物件為導向，資訊的整合度有限。雖然有基本的模型概念，但資料交換與協作仍存在瓶頸。
• Level 2 (iBIM - IDM, IFC, IFD):
  這是 BIM 發展的重要階段，強調資訊模型 (Information Model) 的整合與交換。

本題旨在探討數位科技在建築產業中的應用，特別是 CAD/CAM 技術如何推動「設計為製造」(Design to Build) 的觀念，並期望考生能對這些關鍵字進行定義與討論，進而發展成一段關於建築產業創新轉型的論述。

關鍵字定義與討論：

1. 數位製造 (Digital Manufacturing):

   • 定義： 指利用數位技術（如電腦輔助設計、電腦輔助製造、自動化設備、機器人、3D 列印等）來規劃、管理、執行生產製造過程。在建築領域，數位製造意味著將建築構件或整體建築的設計資訊，直接轉化為可被機器執行的指令，實現預製、客製化、精準製造。
   • 討論： 相較於傳統的現場施工，數位製造能顯著提升建築的品質、精度、效率，並減少浪費。它使得複雜幾何造型的實現變得可行，並能實現高度客製化和模組化生產，為建築業帶來革命性的變革。

2. 電腦輔助設計 (CAD - Computer-Aided Design):

   • 定義： 利用電腦軟體來創建、修改、分析或優化設計。在建築領域，CAD 是基礎工具，從 2D 圖紙繪製到 3D 模型建立，都屬於 CAD 的範疇。
   • 討論： CAD 是數位製造的起點。它將建築師的設計構想數位化，為後續的製造過程提供了必要的幾何資訊和數據。現代 CAD 軟體（如 BIM 軟體）更能整合更多資訊，如材料、成本、結構分析等。

3. 電腦輔助製造 (CAM - Computer-Aided Manufacturing):

   • 定義： 利用電腦軟體將設計資料（通常來自 CAD）轉化為製造設備（如 CNC 機床、雷射切割機、3D 列印機、機器人手臂等）可執行的指令（如 G-code），以自動化執行生產過程。
   • 討論： CAM 是連結設計與製造的橋樑。它確保設計意圖能被精確地複製到實體構件上。在建築領域，CAM 可用於預製構件的精準切割、彎折、組裝，甚至直接進行建築列印。

本題主要探討參與式設計、自力營建、協力造屋等概念，以及它們與建築師 Alejandro Aravena 的「半成好房子」理念之間的關聯性，並延伸思考如何將這些觀念應用於實踐建築的社會責任。

觀念的關聯性討論：

1. 參與式設計 (Participatory Design):

   • 定義： 指在設計過程中，讓所有利益相關者（包括使用者、社區居民、專業人士等）積極參與決策、規劃與實施的過程。其核心是賦予使用者話語權，確保設計能真正回應其需求與期望。
   • 關聯性： Alejandro Aravena 的「半成好房子」理念正是參與式設計的體現。他不是一次性提供完成的房屋，而是與未來住戶共同設計，由住戶在獲得的基礎框架上，根據自身需求和能力進行後續的擴建和完善。這種方式將「使用者」轉變為「共同建造者」。

2. 半成好房子 (Half of a good house):

   • 定義： 這是 Alejandro Aravena 的一個社會住宅設計概念，即建築師僅提供房屋的基礎結構（如牆體、屋頂、衛浴、廚房基礎），其餘空間和細節由住戶自行完成。這是一種「由下而上」的設計與建造模式。
   • 關聯性： 「半成好房子」是參與式設計在社會住宅領域的具體實踐。它透過提供一個可擴展的基礎，讓住戶能夠在經濟和能力範圍內，逐步實現更完善的居住空間，同時也培養了住戶的歸屬感與自主性。

3. 自力營建 (Self-help Housing):

   • 定義： 指居民透過自身的勞力、資源和組織能力，自行建造或改善居住環境的模式。這通常發生在資源匱乏的地區，居民透過集體努力來解決居住問題。
   • 關聯性： 自力營建是參與式設計和 D2B 理念的早期實踐形式，尤其是在發展中國家。它強調居民的主動性與參與性，是解決社會住宅問題的一種傳統方式。Aravena 的「半成好房子」概念，可以視為將自力營建的理念，透過專業建築師的介入，進行系統化、標準化，並提升其品質與可居性。

4. 協力造屋 (Cooperative Housing / Collaborative Construction):

   • 定義： 指一群人（通常是未來住戶）透過合作組織，共同規劃、集資、設計、建造或管理住宅的模式。強調集體決策、資源共享、互助合作。
   • 關聯性： 協力造屋與參與式設計、自力營建都有緊密的聯繫。它將參與的範圍擴大到組織層面，透過集體力量來達成共同的居住目標。

本題要求考生闡述「資料驅動設計」與「參數式設計」的定義、異同與關係，並討論它們在建築設計與空間使用中的應用。

1. 資料驅動的設計 (Data-driven Design, DDD) 的定義：

• 定義： 資料驅動設計是一種設計方法論，它強調在設計決策過程中，系統性地收集、分析和利用各種數據來指導設計方向、優化設計方案。這些數據可以來自使用者行為、環境監測、性能模擬、市場趨勢等多個方面。
• 核心思想： 以數據為依據，減少主觀臆測，使設計決策更具客觀性、科學性和有效性。

2. 參數式設計 (Parametric Design, PD) 的定義：

• 定義： 參數式設計是一種設計方法，它透過定義一系列參數（變數）及其之間的關係（規則或邏輯），來生成和控制設計的幾何形式。設計師透過調整這些參數，可以快速生成多種設計變體，並探索設計空間。
• 核心思想： 以參數和規則為基礎，實現設計的靈活性、適應性和自動化生成。

3. DDD 與 PD 的異同之處：

• 相同之處：
  • 目的： 兩者都旨在優化設計過程，提高設計效率和設計成果的品質。
  • 工具性： 兩者都依賴於技術工具（軟體）來實現。
  • 探索性： 兩者都能幫助設計師探索多種設計可能性。
• 不同之處：
  • 核心驅動力：
    • DDD 的核心驅動力是「數據」（Data），即真實世界或模擬的資訊。
    • PD 的核心驅動力是「參數」（Parameters）和「規則」（Rules），即設計師定義的邏輯關係。
  • 應用階段：
    • DDD 更側重於「決策」的數據支持，可以用於概念設計、方案評估、使用者需求分析等早期階段，也可應用於後期優化。
    • PD 更側重於「形式生成」與「變體探索」，通常用於複雜幾何造型的創建、設計空間的探索、客製化設計等。
  • 數據來源：
    • DDD 的數據來源廣泛，包括使用者行為、環境數據、性能模擬結果、市場調研等。
    • PD 的「參數」通常由設計師主動設定，雖然這些參數的設定可能受到數據的啟發，但參數本身是設計師定義的邏輯。

4. DDD 與 PD 的關係：

• 相互啟發與結合： DDD 可以為 PD 提供數據支持。例如，透過 DDD 分析使用者在空間中的行為熱點數據，然後將這些數據轉化為 PD 中的參數（如人流密度決定空間大小），進而生成優化的空間佈局。
• PD 是 DDD 的實現工具之一： 在某些情況下，參數式設計是實現資料驅動設計的一種有效工具。當 DDD 分析得出某種設計趨勢或優化指標時，可以利用 PD 來快速生成符合這些指標的設計變體。
• 獨立存在但可互補： 兩者也可以獨立存在。例如，一個建築師可能僅使用 PD 來生成複雜的立面造型，而無需大量外部數據；或者，一個設計師可能基於簡單的數據分析，做出傳統設計決策，而未用到參數化工具。但當兩者結合時，能產生更強大的設計能力。

5. 在建築設計過程中的應用：

• 概念設計階段：
  • DDD： 分析基地環境數據（日照、風、噪音）、使用者行為模式、城市規劃要求等，為初步概念提供依據。
  • PD： 根據 DDD 的分析結果，設定參數（如遮陽角度與日照模擬結果的關聯），快速生成不同遮陽系統的設計變體。
• 方案設計階段：
  • DDD： 透過模擬軟體（如 CFD、能源模擬），分析不同方案的性能表現（通風、採光、能耗），並根據數據進行評估和優化。
  • PD： 建立建築形態與性能參數的關聯，透過調整參數來優化建築的體積、開窗率、立面細節，以達到最佳的能源效率或採光效果。
