109 年 國立成功大學工程科學系碩士班己組《控制系統》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題20 分

考慮下列回授控制系統:
🖼️【此處有附圖,請對照原卷】
圖示包含一個前饋路徑,其傳遞函數為 1s+3\frac{1}{s+3},以及一個控制器 C(s)C(s),兩者串聯後與一個負回授路徑串聯。輸入為 r(t)r(t) 和 d(t)d(t),輸出為 y(t)y(t)。
(1) 令 r(t)r(t), d(t)d(t), y(t)y(t) 的拉氏變換(Laplace transform)分別為 R(s)R(s), D(s)D(s), Y(s)Y(s),試求 Y(s)=?Y(s) = ? (5分)
(2) 令 r(t)=sin⁡2tr(t) = \sin 2t, d(t)=d(t)= 單位步階函數(unit-step function),試設計控制器 C(s)C(s) 同時達到閉迴路系統穩定、y(t)y(t) 追蹤 r(t)r(t)、抑制 d(t)d(t) 對 y(t)y(t) 之影響。(10分)
(3) 利用 Routh-Hurwitz criterion 檢驗所設計之閉迴路系統的穩定性。(5分)

🖼️ 本題含圖表,以下為原卷對應頁面:

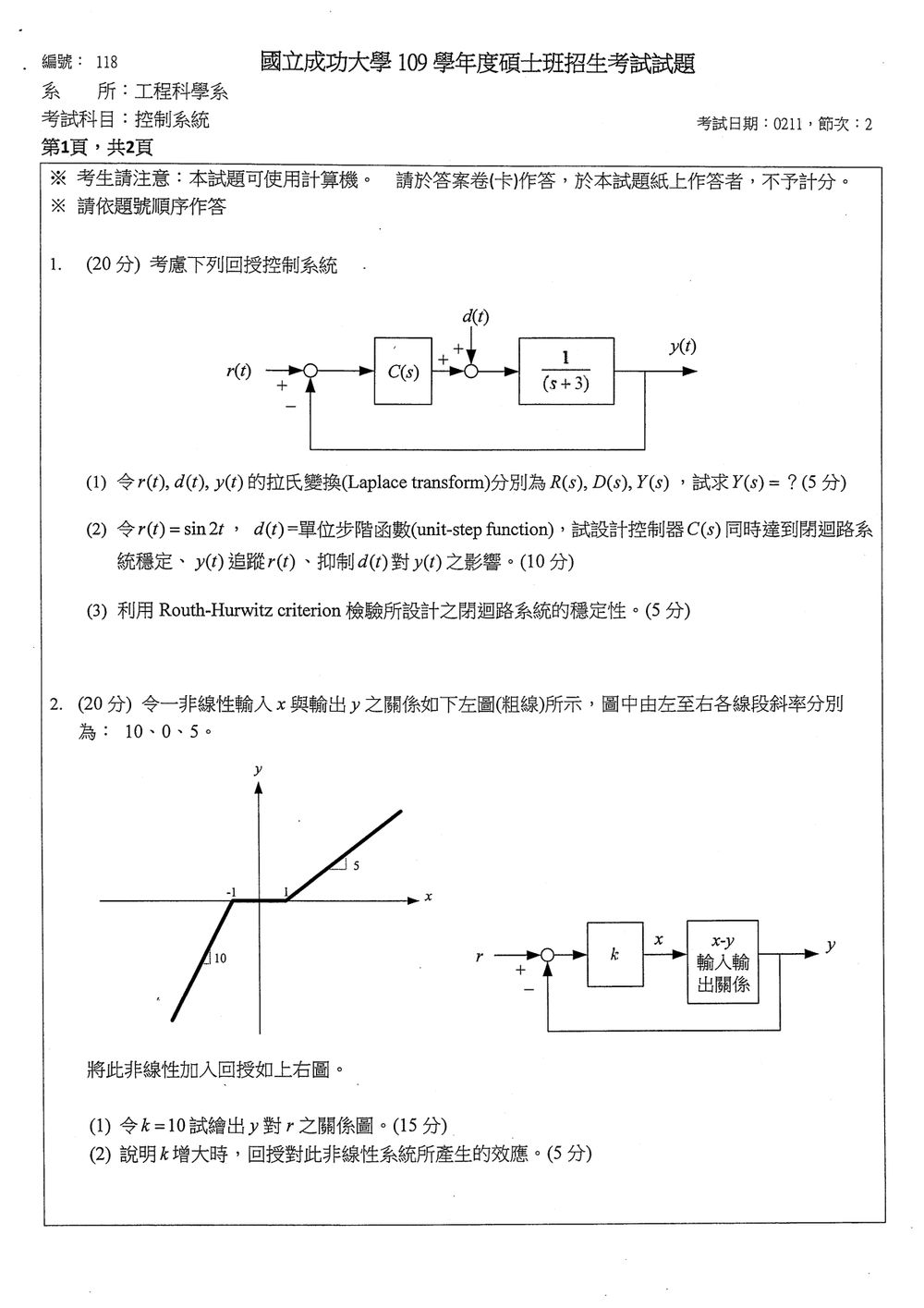

原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查:

  • 負回授系統的閉迴路傳遞函數。
  • 追蹤正弦輸入所需的內部模型原理。
  • 抑制階躍干擾所需的積分作用。
  • Routh–Hurwitz criterion 穩定性判斷。

令被控體為

G(s)=1s+3G(s)=\frac{1}{s+3}

回授為單位負回授。


(1) 求 Y(s)Y(s)

由方塊圖可得誤差信號

E(s)=R(s)−Y(s)E(s)=R(s)-Y(s)

控制器輸出為

U(s)=C(s)E(s)=C(s)[R(s)−Y(s)]U(s)=C(s)E(s)=C(s)\bigl[R(s)-Y(s)\bigr]

干擾 D(s)D(s) 加在被控體輸入端,因此

Y(s)=G(s)[U(s)+D(s)]Y(s)=G(s)\bigl[U(s)+D(s)\bigr]

代入 G(s)=1/(s+3)G(s)=1/(s+3):

Y(s)=1s+3{C(s)[R(s)−Y(s)]+D(s)}Y(s)=\frac{1}{s+3} \left\{ C(s)\bigl[R(s)-Y(s)\bigr]+D(s) \right\}

整理得

(s+3)Y(s)=C(s)R(s)−C(s)Y(s)+D(s)(s+3)Y(s)=C(s)R(s)-C(s)Y(s)+D(s)

因此

[s+3+C(s)]Y(s)=C(s)R(s)+D(s)\bigl[s+3+C(s)\bigr]Y(s) = C(s)R(s)+D(s)

所以

Y(s)=C(s)s+3+C(s)R(s)+1s+3+C(s)D(s)\boxed{ Y(s)= \frac{C(s)}{s+3+C(s)}R(s) + \frac{1}{s+3+C(s)}D(s) }

亦可寫成標準形式:

Y(s)=G(s)C(s)1+G(s)C(s)R(s)+G(s)1+G(s)C(s)D(s)\boxed{ Y(s)= \frac{G(s)C(s)}{1+G(s)C(s)}R(s) + \frac{G(s)}{1+G(s)C(s)}D(s) }

其中:

  • R(s)R(s) 至輸出的閉迴路傳遞函數為 G(s)C(s)1+G(s)C(s)\dfrac{G(s)C(s)}{1+G(s)C(s)}。
  • D(s)D(s) 至輸出的干擾傳遞函數為 G(s)1+G(s)C(s)\dfrac{G(s)}{1+G(s)C(s)}。

(2) 設計控制器 C(s)C(s)

設計要求

輸入為

r(t)=sin⁡2tr(t)=\sin 2t

干擾為單位階躍:

d(t)=u(t),D(s)=1sd(t)=u(t), \qquad D(s)=\frac{1}{s}

追蹤正弦輸入

誤差為

E(s)=R(s)−Y(s)E(s)=R(s)-Y(s)

由負回授系統可得

E(s)R(s)=11+G(s)C(s)\frac{E(s)}{R(s)} = \frac{1}{1+G(s)C(s)}

若要使系統能夠消除頻率 ω=2\omega=2 的正弦追蹤誤差,控制器必須包含內部模型

s2+4s^2+4

因此 C(s)C(s) 的分母需包含 s2+4s^2+4。

抑制階躍干擾

干擾至輸出的傳遞函數為

Y(s)D(s)=G(s)1+G(s)C(s)=1s+3+C(s)\frac{Y(s)}{D(s)} = \frac{G(s)}{1+G(s)C(s)} = \frac{1}{s+3+C(s)}

要消除階躍干擾的穩態影響,控制器需具有積分器,因此分母還需包含 ss。

故可選擇控制器形式為

C(s)=Ks2+bs+cs(s2+4)C(s)= K\frac{s^2+bs+c}{s(s^2+4)}

其中 K>0K>0,b,cb,c 用於調整閉迴路穩定性。

取簡單參數

K=1,b=1,c=1K=1,\qquad b=1,\qquad c=1

得到

C(s)=s2+s+1s(s2+4)\boxed{ C(s)=\frac{s^2+s+1}{s(s^2+4)} }

驗證正弦追蹤

令迴路傳遞函數為

L(s)=G(s)C(s)=s2+s+1(s+3)s(s2+4)L(s)=G(s)C(s) = \frac{s^2+s+1}{(s+3)s(s^2+4)}

誤差傳遞函數為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題20 分

令一非線性輸入 xx 與輸出 yy 之關係如下左圖(粗線)所示,圖中由左至右各線段斜率分別為: 10、0、5。
🖼️【此處有附圖,請對照原卷】
左圖顯示一條分段線性函數 y(x)y(x)。當 x<−1x < -1 時,斜率為 10。當 −1≤x<1-1 \le x < 1 時,斜率為 0。當 x≥1x \ge 1 時,斜率為 5。通過原點 (0,0)(0,0)。
將此非線性加入回授如上右圖。
🖼️【此處有附圖,請對照原卷】
右圖顯示一個負回授系統。參考訊號為 rr。一個增益為 kk 的單元串聯在 rr 和非線性單元之間。非線性單元的輸入為 xx,輸出為 yy。yy 通過一個 x−yx-y 轉換器(輸入為 xx 和 yy,輸出為 x−yx-y)後,與 rr 相加,形成誤差訊號,該誤差訊號經由一個控制器(在此題中未明確標示,但根據圖示,控制器是 kk 和非線性單元組合,並與回授路徑結合)作用於非線性單元。
圖示的結構是:rr 經過一個增益 kk,得到 kxkx。這個 kxkx 是非線性單元的輸入 xx。非線性單元的輸出是 yy。回授路徑是 x−yx-y。最終的誤差是 r−(x−y)r - (x-y)。
修正理解: 圖示的結構更像是:參考訊號 rr 減去回授訊號 yfby_{fb},得到誤差 ee。這個誤差 ee 進入一個控制器(未標示,但假設是單位增益)。控制器的輸出是 xx。非線性單元將 xx 映射到 yy。回授訊號 yfby_{fb} 是 x−yx-y。
再次修正理解: 圖示結構是 rr 減去回授 x−yx-y,得到誤差 e=r−(x−y)e = r - (x-y)。這個誤差 ee 經過一個增益 kk 後,得到非線性單元的輸入 xx。所以 x=k(r−(x−y))x = k(r - (x-y))。
(1) 令 k=10k=10 試繪出 yy 對 rr 之關係圖。(15分)
(2) 說明 kk 增大時, 回授對此非線性系統所產生的效應。(5分)

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

依右圖,方塊內的「xx-yy 輸入輸出關係」表示非線性函數 y=f(x)y=f(x);回授線實際取自輸出 yy,因此

e=r−y,x=ke,y=f(x).e=r-y,\qquad x=ke,\qquad y=f(x).

左圖的非線性特性為

f(x)={10(x+1),x<−1,0,−1≤x≤1,5(x−1),x>1.f(x)= \begin{cases} 10(x+1), & x<-1,\\ 0, & -1\le x\le 1,\\ 5(x-1), & x>1. \end{cases}

解題方法

由 x=k(r−y)x=k(r-y) 可得

r=y+xk.r=y+\frac{x}{k}.

令 k=10k=10,因此

r=y+x10.r=y+\frac{x}{10}.

(1) k=10k=10 時的 yy-rr 關係

左側線段:x<−1x<-1

此時

y=10(x+1)=10x+10.y=10(x+1)=10x+10.

代入 r=y+x10r=y+\dfrac{x}{10}:

r=10x+10+x10=10110x+10.r=10x+10+\frac{x}{10} =\frac{101}{10}x+10.

因此

x=10r−100101,x=\frac{10r-100}{101},

且

y=10x+10=100r+10101.y=10x+10 =\frac{100r+10}{101}.

由 x<−1x<-1 可得 r<−0.1r<-0.1,所以

y=100r+10101,r<−110.y=\frac{100r+10}{101},\qquad r<-\frac{1}{10}.

中央平坦區:−1≤x≤1-1\le x\le 1

此時

y=0.y=0.

又因為 x=10(r−y)=10rx=10(r-y)=10r,所以

−1≤10r≤1⟹−110≤r≤110.-1\le 10r\le 1 \quad\Longrightarrow\quad -\frac{1}{10}\le r\le\frac{1}{10}.

故

y=0,−110≤r≤110.y=0,\qquad -\frac{1}{10}\le r\le\frac{1}{10}.

右側線段:x>1x>1

此時

y=5(x−1)=5x−5.y=5(x-1)=5x-5.

代入 r=y+x10r=y+\dfrac{x}{10}:

r=5x−5+x10=5110x−5.r=5x-5+\frac{x}{10} =\frac{51}{10}x-5.

因此

x=10r+5051,x=\frac{10r+50}{51},

且

y=5x−5=50r−551.y=5x-5 =\frac{50r-5}{51}.

由 x>1x>1 可得 r>0.1r>0.1,所以

y=50r−551,r>110.y=\frac{50r-5}{51},\qquad r>\frac{1}{10}.

因此,yy 對 rr 的關係為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題20 分

令單位回授(unity feedback)系統之開迴路轉移函數如下:
G(s)=ks(s+1)(s+2)G(s) = \frac{k}{s(s+1)(s+2)}
其中 kk 為未知增益。
(1) 求使系統相位裕度(phase margin)為 45∘45^\circ 時的 kk 值。(5分)
(2) k=2k=2 時, 求系統增益裕度(gain margin)。(5分)
(3) k=3k=3 時, 求閉迴路系統的頻寬(bandwidth)。(5分)
(4) 利用 Routh-Hurwitz criterion 決定使閉迴路系統穩定的 kk 值範圍。(5分)

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

單位回授系統的開迴路轉移函數為

L(s)=G(s)=ks(s+1)(s+2)L(s)=G(s)=\frac{k}{s(s+1)(s+2)}

閉迴路轉移函數為

T(s)=L(s)1+L(s)T(s)=\frac{L(s)}{1+L(s)}

本題使用的主要觀念如下:

  • 增益交越頻率 ωgc\omega_{gc}:滿足 ∣L(jωgc)∣=1|L(j\omega_{gc})|=1。
  • 相位交越頻率 ωpc\omega_{pc}:滿足 ∠L(jωpc)=−180∘\angle L(j\omega_{pc})=-180^\circ。
  • 相位裕度:
PM=180∘+∠L(jωgc)PM=180^\circ+\angle L(j\omega_{gc})
  • 增益裕度:
GM=1∣L(jωpc)∣GM=\frac{1}{|L(j\omega_{pc})|}

若以分貝表示:

GMdB=20log⁡10(GM)GM_{\mathrm{dB}}=20\log_{10}(GM)
  • 頻寬通常定義為閉迴路振幅降至低頻增益的 1/21/\sqrt{2},亦即 −3-3 dB 所對應的頻率。
  • Routh-Hurwitz criterion 可由特徵方程式係數判斷閉迴路系統穩定範圍。

(1) 相位裕度為 45∘45^\circ 時的 kk

解題方法

先由相位裕度決定增益交越頻率,再利用增益交越條件求 kk。

開迴路頻率響應為

L(jω)=kjω(jω+1)(jω+2)L(j\omega)=\frac{k}{j\omega(j\omega+1)(j\omega+2)}

其相位為

∠L(jω)=−90∘−tan⁡−1(ω)−tan⁡−1(ω2)\angle L(j\omega) =-90^\circ-\tan^{-1}(\omega)-\tan^{-1}\left(\frac{\omega}{2}\right)

相位裕度為 45∘45^\circ,因此在增益交越頻率處:

45∘=180∘+∠L(jωgc)45^\circ=180^\circ+\angle L(j\omega_{gc})

所以

∠L(jωgc)=−135∘\angle L(j\omega_{gc})=-135^\circ

代入相位式:

−90∘−tan⁡−1(ωgc)−tan⁡−1(ωgc2)=−135∘-90^\circ-\tan^{-1}(\omega_{gc}) -\tan^{-1}\left(\frac{\omega_{gc}}{2}\right) =-135^\circ

得到

tan⁡−1(ωgc)+tan⁡−1(ωgc2)=45∘\tan^{-1}(\omega_{gc}) +\tan^{-1}\left(\frac{\omega_{gc}}{2}\right) =45^\circ

兩邊取正切:

ωgc+ωgc/21−ωgc2/2=1\frac{\omega_{gc}+\omega_{gc}/2} {1-\omega_{gc}^2/2}=1

整理得

3ωgc2=1−ωgc22\frac{3\omega_{gc}}{2}=1-\frac{\omega_{gc}^2}{2} ωgc2+3ωgc−2=0\omega_{gc}^2+3\omega_{gc}-2=0

取正根:

ωgc=17−32≈0.5616 rad/s\omega_{gc}=\frac{\sqrt{17}-3}{2} \approx 0.5616\ \text{rad/s}

在增益交越頻率處,必須滿足

∣L(jωgc)∣=1|L(j\omega_{gc})|=1

而

∣L(jω)∣=kωω2+1ω2+4|L(j\omega)| = \frac{k} {\omega\sqrt{\omega^2+1}\sqrt{\omega^2+4}}

因此

k=ωgcωgc2+1ωgc2+4k = \omega_{gc}\sqrt{\omega_{gc}^2+1} \sqrt{\omega_{gc}^2+4}

代入 ωgc≈0.5616\omega_{gc}\approx0.5616:

k≈0.56161.31534.3153≈1.338k\approx 0.5616\sqrt{1.3153}\sqrt{4.3153} \approx1.338

(2) k=2k=2 時的增益裕度

解題方法

先求相位交越頻率,再計算該頻率下的開迴路增益。

相位交越條件為

∠L(jωpc)=−180∘\angle L(j\omega_{pc})=-180^\circ

因此

−90∘−tan⁡−1(ωpc)−tan⁡−1(ωpc2)=−180∘-90^\circ-\tan^{-1}(\omega_{pc}) -\tan^{-1}\left(\frac{\omega_{pc}}{2}\right) =-180^\circ

得到

tan⁡−1(ωpc)+tan⁡−1(ωpc2)=90∘\tan^{-1}(\omega_{pc}) +\tan^{-1}\left(\frac{\omega_{pc}}{2}\right) =90^\circ

當兩角和為 90∘90^\circ 時,正切加法公式的分母為零:

1−ωpc22=01-\frac{\omega_{pc}^2}{2}=0

所以

ωpc=2 rad/s\omega_{pc}=\sqrt{2}\ \text{rad/s}

在 ωpc=2\omega_{pc}=\sqrt{2} 時,

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題20 分

令單位回授(unity feedback)系統之開迴路轉移函數如下:
G(s)=k(s+2)(s2+2s+2)G(s) = \frac{k}{(s+2)(s^2 + 2s+2)}
其中 k>0k>0 為未知增益。
(1) 繪出其根軌跡圖(root-locus),須標示:漸近線(asymptotes)、漸近線交點、漸近線角度、在 s=−1±js=-1 \pm j 的分離角(departure angle)。(8分)
(2) 再由根軌跡圖決定使閉迴路系統穩定的 kk 值範圍。(2分)
(3) 決定使系統穩定且主極點(dominant poles)的阻尼比(damping ratio)大於 0.50.5 之 kk 值範圍。(10分)

🖼️ 本題含圖表,以下為原卷對應頁面:

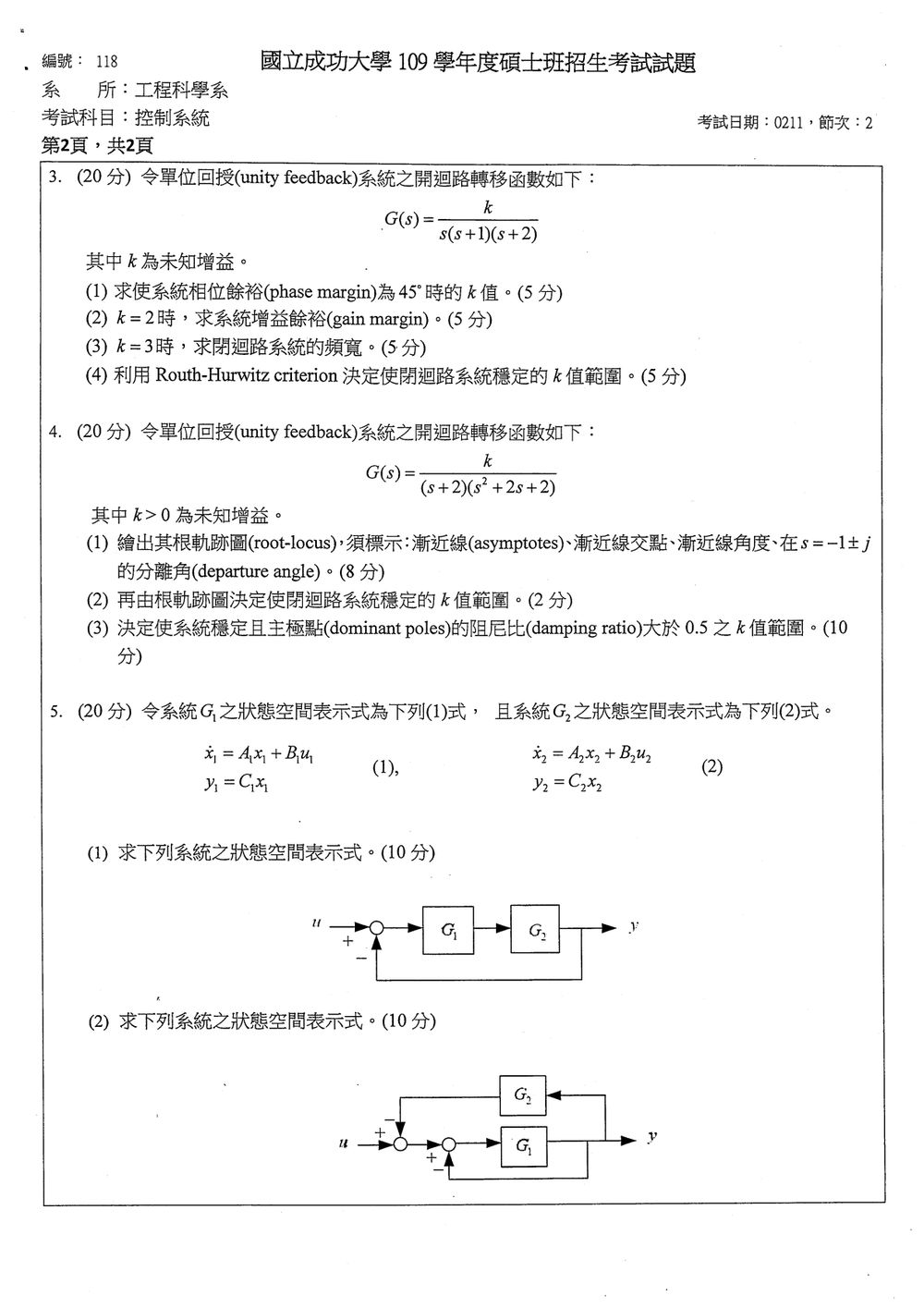

原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

此題主要考察根軌跡 (Root Locus) 的繪製與分析,包括漸近線、分離角、穩定區域以及特定阻尼比條件下的 kk 值範圍。

核心觀念:

  • 根軌跡的繪製規則:極點、零點、實軸軌跡、相交點、漸近線、分離角、閉迴路穩定區域。
  • 根軌跡與系統穩定性的關係。
  • 根軌跡與極點阻尼比的關係。

開迴路傳遞函數為 G(s)=k(s+2)(s2+2s+2)G(s) = \frac{k}{(s+2)(s^2 + 2s+2)}。
閉迴路傳遞函數為 T(s)=G(s)1+G(s)=k(s+2)(s2+2s+2)+kT(s) = \frac{G(s)}{1+G(s)} = \frac{k}{(s+2)(s^2+2s+2)+k}.
閉迴路系統的特徵方程式為 (s+2)(s2+2s+2)+k=0(s+2)(s^2+2s+2)+k = 0.
s3+2s2+2s+2s2+4s+4+k=0s^3 + 2s^2 + 2s + 2s^2 + 4s + 4 + k = 0.
s3+4s2+6s+(4+k)=0s^3 + 4s^2 + 6s + (4+k) = 0.

開迴路極點:
s=−2s=-2.
s2+2s+2=0  ⟹  s=−2±4−82=−2±j22=−1±js^2+2s+2=0 \implies s = \frac{-2 \pm \sqrt{4-8}}{2} = \frac{-2 \pm j2}{2} = -1 \pm j.
所以,開迴路極點為 p1=−2p_1 = -2, p2=−1+jp_2 = -1+j, p3=−1−jp_3 = -1-j.
開迴路零點:無 (因為 k>0k>0)。
極點數 n=3n=3, 零點數 m=0m=0.

(1)繪製根軌跡圖。

  • 實軸上的根軌跡:
    在 ss 軸上,尋找滿足 1+G(s)=01+G(s)=0 的點。
    1+k(s+2)(s2+2s+2)=01 + \frac{k}{(s+2)(s^2+2s+2)} = 0.
    (s+2)(s2+2s+2)=−k(s+2)(s^2+2s+2) = -k.
    由於 k>0k>0, (s+2)(s2+2s+2)(s+2)(s^2+2s+2) 必須為負值。
    令 f(s)=(s+2)(s2+2s+2)=s3+4s2+6s+4f(s) = (s+2)(s^2+2s+2) = s^3+4s^2+6s+4.
    我們需要 f(s)<0f(s) < 0.
    尋找 f(s)f(s) 的根:s=−2s=-2 是其中一個根。
    s2+2s+2s^2+2s+2 的根是 −1±j-1 \pm j.
    f(s)f(s) 的根是 −2-2, −1+j-1+j, −1−j-1-j.
    在實軸上,我們需要考慮 s<−2s < -2 和 −2<s<−1-2 < s < -1.
    當 s<−2s < -2: s+2<0s+2 < 0, s2+2s+2>0s^2+2s+2 > 0 (因為實根為 −1±j-1 \pm j, 拋物線開口向上)。所以 f(s)<0f(s) < 0. 根軌跡存在於 s<−2s < -2.
    當 −2<s<−1-2 < s < -1: s+2>0s+2 > 0, s2+2s+2>0s^2+2s+2 > 0. 所以 f(s)>0f(s) > 0. 根軌跡不存在於 −2<s<−1-2 < s < -1.
    當 s>−1s > -1: s+2>0s+2 > 0, s2+2s+2>0s^2+2s+2 > 0. 所以 f(s)>0f(s) > 0. 根軌跡不存在於 s>−1s > -1.
    所以,實軸上的根軌跡在 s<−2s < -2。

  • 漸近線 (Asymptotes):
    數量: n−m=3−0=3n-m = 3-0 = 3 條。
    中心點 (Centroid): σa=∑極點−∑零點n−m=(−2)+(−1+j)+(−1−j)3=−2−1−13=−43≈−1.333\sigma_a = \frac{\sum \text{極點} - \sum \text{零點}}{n-m} = \frac{(-2) + (-1+j) + (-1-j)}{3} = \frac{-2-1-1}{3} = \frac{-4}{3} \approx -1.333.
    角度: θa=(2ν+1)180∘n−m\theta_a = \frac{(2\nu+1)180^\circ}{n-m}, ν=0,1,2\nu = 0, 1, 2.
    ν=0:θa=180∘3=60∘\nu=0: \theta_a = \frac{180^\circ}{3} = 60^\circ.
    ν=1:θa=3×180∘3=180∘\nu=1: \theta_a = \frac{3 \times 180^\circ}{3} = 180^\circ.
    ν=2:θa=5×180∘3=300∘\nu=2: \theta_a = \frac{5 \times 180^\circ}{3} = 300^\circ (或 −60∘-60^\circ).

  • 根軌跡與漸近線的交點:
    當 k→∞k \to \infty, 根軌跡會趨近漸近線。
    漸近線為 60∘60^\circ, 180∘180^\circ, 300∘300^\circ.
    中心點為 −4/3-4/3.

  • 分離角 (Departure Angle):
    根軌跡從複數極點 −1±j-1 \pm j 出發。
    極點 p2=−1+jp_2 = -1+j.
    根軌跡從 p2p_2 出發的角度 ϕd\phi_d。
    ϕd=180∘−∑∠(極點到零點)+∑∠(零點到極點)\phi_d = 180^\circ - \sum \angle (\text{極點到零點}) + \sum \angle (\text{零點到極點}).
    這裡沒有零點。
    ϕd=180∘−[∠(p2−p1)+∠(p2−p3)]\phi_d = 180^\circ - [\angle(p_2 - p_1) + \angle(p_2 - p_3)].
    p1=−2p_1 = -2. p2=−1+jp_2 = -1+j. p3=−1−jp_3 = -1-j.
    p2−p1=(−1+j)−(−2)=1+jp_2 - p_1 = (-1+j) - (-2) = 1+j. ∠(1+j)=45∘\angle(1+j) = 45^\circ.
    p2−p3=(−1+j)−(−1−j)=2jp_2 - p_3 = (-1+j) - (-1-j) = 2j. ∠(2j)=90∘\angle(2j) = 90^\circ.
    ϕd=180∘−[45∘+90∘]=180∘−135∘=45∘\phi_d = 180^\circ - [45^\circ + 90^\circ] = 180^\circ - 135^\circ = 45^\circ.
    對於極點 p3=−1−jp_3 = -1-j, 分離角也是 45∘45^\circ (共軛極點)。

  • 根軌跡與虛軸的交點:
    使用 Routh-Hurwitz 穩定判準。
    特徵方程式: s3+4s2+6s+(4+k)=0s^3 + 4s^2 + 6s + (4+k) = 0.
    Routh 表:

    s3s^316
    s2s^244+k4+k
    s1s^1b1b_10
    s0s^0b0b_00

    b1=4×6−1×(4+k)4=24−4−k4=20−k4b_1 = \frac{4 \times 6 - 1 \times (4+k)}{4} = \frac{24 - 4 - k}{4} = \frac{20-k}{4}.
    b0=kb_0 = k.

    穩定性要求:第一列所有元素大於零。
    1>01>0, 4>04>0.
    b1=20−k4>0  ⟹  20−k>0  ⟹  k<20b_1 = \frac{20-k}{4} > 0 \implies 20-k > 0 \implies k < 20.
    b0=k>0b_0 = k > 0.
    所以,系統穩定的 kk 值範圍是 0<k<200 < k < 20.

    虛軸交點發生在 s1s^1 行為零時,即 b1=0b_1=0.
    20−k4=0  ⟹  k=20\frac{20-k}{4} = 0 \implies k = 20.
    當 k=20k=20 時,特徵方程式為 s3+4s2+6s+24=0s^3+4s^2+6s+24=0.
    s2s^2 行為 4s2+(4+20)=4s2+244s^2 + (4+20) = 4s^2 + 24.
    輔助方程式為 4s2+24=0  ⟹  s2=−6  ⟹  s=±j64s^2 + 24 = 0 \implies s^2 = -6 \implies s = \pm j\sqrt{6}.
    所以,根軌跡與虛軸的交點為 ±j6\pm j\sqrt{6}.
    虛軸交點頻率 ωc=6≈2.45\omega_c = \sqrt{6} \approx 2.45.

  • 繪製根軌跡圖:

    1. 標出極點 p1=−2p_1=-2, p2=−1+jp_2=-1+j, p3=−1−jp_3=-1-j. 無零點。
    2. 實軸軌跡在 s<−2s < -2.
    3. 漸近線:中心點 −4/3-4/3, 角度 60∘,180∘,300∘60^\circ, 180^\circ, 300^\circ.
    4. 根軌跡從 p2,p3p_2, p_3 分離,角度為 45∘45^\circ.
    5. 根軌跡與虛軸交點為 ±j6\pm j\sqrt{6}.
    6. 繪製三條漸近線,從實軸軌跡 s<−2s<-2 開始,向左下方 (300∘300^\circ), 向左 (180∘180^\circ), 向左上方 (60∘60^\circ) 延伸。
    7. 根軌跡從 −1+j-1+j 出發,沿 60∘60^\circ 漸近線向左上方延伸,並在虛軸 ω=6\omega=\sqrt{6} 處與另一條軌跡相遇。
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 5 題20 分

令系統 G1G_1 之狀態空間表示式為下列(1)式, 且系統 G2G_2 之狀態空間表示式為下列(2)式。
x˙1=A1x1+B1u1(1)\dot{x}_1 = A_1 x_1 + B_1 u_1 \quad (1)
y1=C1x1y_1 = C_1 x_1
x˙2=A2x2+B2u2(2)\dot{x}_2 = A_2 x_2 + B_2 u_2 \quad (2)
y2=C2x2y_2 = C_2 x_2
(1) 求下列系統之狀態空間表示式。
🖼️【此處有附圖,請對照原卷】
圖示為一個串聯系統,輸出 y1y_1 作為輸入 u2u_2,即 u2=y1u_2 = y_1.
(2) 求下列系統之狀態空間表示式。
🖼️【此處有附圖,請對照原卷】
圖示為一個並聯系統,輸入 uu 分別進入 G1G_1 和 G2G_2,輸出 y1y_1 和 y2y_2 相加後得到總輸出 yy.

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

此題主要考驗對狀態空間表示法的理解,以及如何組合串聯和並聯系統的狀態空間表示式。

核心觀念:

  • 狀態空間表示式:x˙=Ax+Bu\dot{x} = Ax + Bu, y=Cx+Duy = Cx + Du.
  • 串聯系統的組合。
  • 並聯系統的組合。

已知 G1G_1 的狀態空間表示式為:
x˙1=A1x1+B1u1\dot{x}_1 = A_1 x_1 + B_1 u_1
y1=C1x1y_1 = C_1 x_1
其中 x1x_1 是 n1n_1 維狀態向量,u1u_1 是輸入,y1y_1 是輸出。

已知 G2G_2 的狀態空間表示式為:
x˙2=A2x2+B2u2\dot{x}_2 = A_2 x_2 + B_2 u_2
y2=C2x2y_2 = C_2 x_2
其中 x2x_2 是 n2n_2 維狀態向量,u2u_2 是輸入,y2y_2 是輸出。

(1)串聯系統的狀態空間表示式。

系統結構:u1→G1→y1(=u2)→G2→y2u_1 \to G_1 \to y_1 (=u_2) \to G_2 \to y_2.
總輸入為 u=u1u = u_1.
總輸出為 y=y2y = y_2.
狀態向量為 x=[x1x2]x = \begin{bmatrix} x_1 \\ x_2 \end{bmatrix}.

系統方程為:

  1. x˙1=A1x1+B1u1\dot{x}_1 = A_1 x_1 + B_1 u_1
  2. y1=C1x1y_1 = C_1 x_1
  3. x˙2=A2x2+B2u2\dot{x}_2 = A_2 x_2 + B_2 u_2
  4. y2=C2x2y_2 = C_2 x_2

將 u1=uu_1 = u 和 u2=y1u_2 = y_1 代入:

  1. x˙1=A1x1+B1u\dot{x}_1 = A_1 x_1 + B_1 u
  2. y1=C1x1y_1 = C_1 x_1
  3. x˙2=A2x2+B2y1=A2x2+B2(C1x1)\dot{x}_2 = A_2 x_2 + B_2 y_1 = A_2 x_2 + B_2 (C_1 x_1)
  4. y=y2=C2x2y = y_2 = C_2 x_2

將方程重新整理成標準的狀態空間形式:
x˙=[x˙1x˙2]\dot{x} = \begin{bmatrix} \dot{x}_1 \\ \dot{x}_2 \end{bmatrix}
x˙1=A1x1+0x2+B1u\dot{x}_1 = A_1 x_1 + 0 x_2 + B_1 u
x˙2=B2C1x1+A2x2+0u\dot{x}_2 = B_2 C_1 x_1 + A_2 x_2 + 0 u

所以,狀態方程矩陣為:
A=[A10B2C1A2]A = \begin{bmatrix} A_1 & 0 \\ B_2 C_1 & A_2 \end{bmatrix}
B=[B10]B = \begin{bmatrix} B_1 \\ 0 \end{bmatrix}

輸出方程為:
y=Cxy = C x
y=0x1+C2x2y = 0 x_1 + C_2 x_2

所以,輸出矩陣為:
C=[0C2]C = \begin{bmatrix} 0 & C_2 \end{bmatrix}
D=0D = 0 (因為沒有直接從輸入 uu 到輸出 yy 的路徑)。

【答案】 (1)
狀態空間表示式為:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

其他考古題
