113 年 國立臺灣大學生物機電系碩士班甲組《電子學(B)》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題20 分

(20%) Determine node voltages V1V_1, V2V_2, V3V_3, V4V_4 and the currents through each of the diodes for R1=4.0 kΩR_1 = 4.0\ \text{k}\Omega, R2=R3=2.5 kΩR_2 = R_3 = 2.5\ \text{k}\Omega and R4=5.0 kΩR_4 = 5.0\ \text{k}\Omega. Assume all the diodes follow common voltage drop (CVD) model.

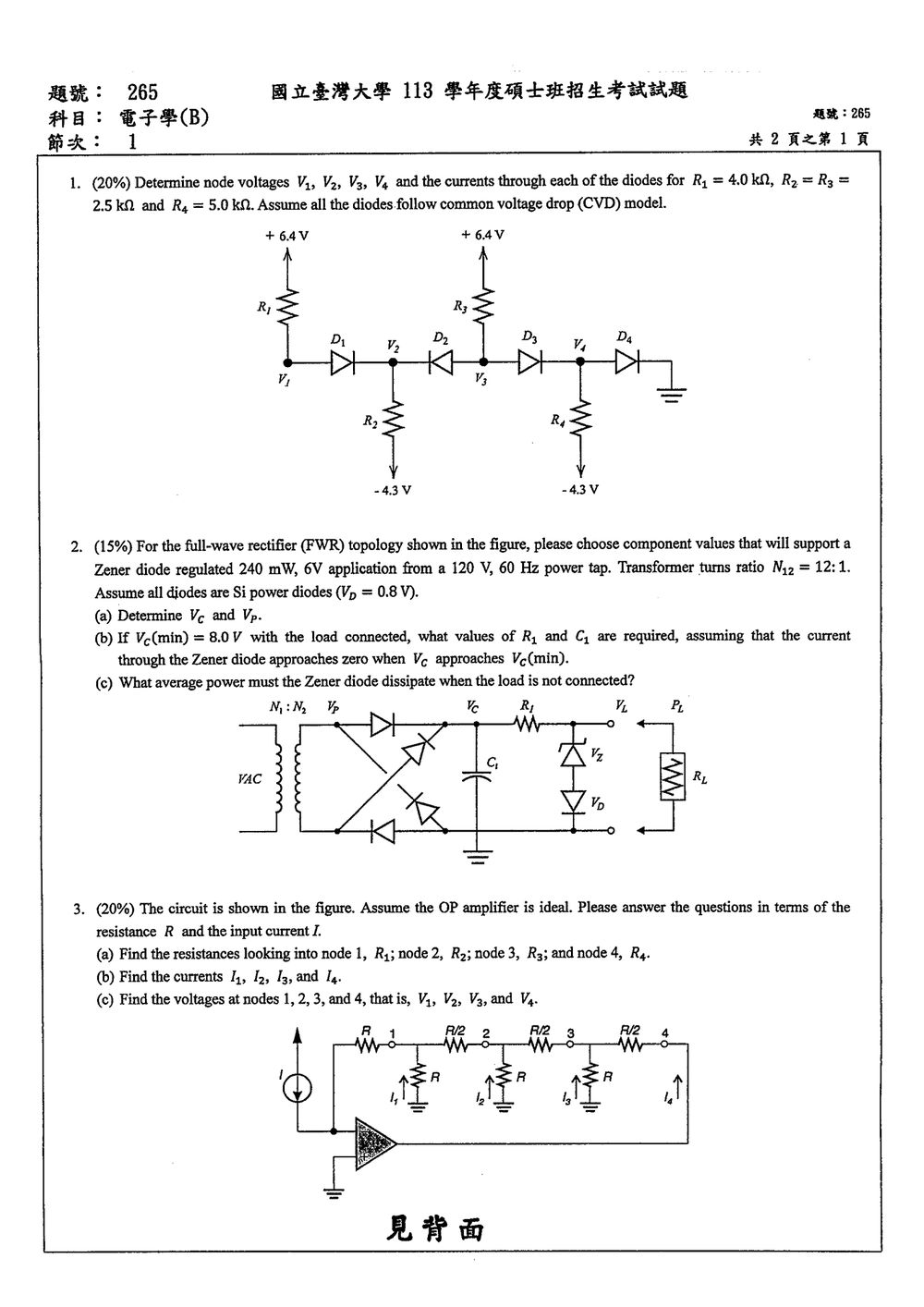

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

使用定電壓降模型(CVD)時,導通二極體的陽極電壓比陰極高 0.7 V0.7\text{ V};截止二極體則不導電,且其陽極與陰極間的電壓不足以使其導通。本題依圖判讀,二極體方向為 D1:V1→V2D_1:V_1\to V_2、D2:V3→V2D_2:V_3\to V_2、D3:V3→V4D_3:V_3\to V_4、D4:V4→0 VD_4:V_4\to 0\text{ V}。

解題方法

先假設四個二極體皆導通,利用每顆二極體的 0.7 V0.7\text{ V} 壓降建立節點電壓關係,再由電阻計算電流,最後以各節點的 KCL 檢查假設是否成立。

由 D4D_4 導通可得:

V4=0.7 VV_4=0.7\text{ V}

沿著 D3D_3、D2D_2、D1D_1 的導通方向,依序得到:

V3=V4+0.7=1.4 VV_3=V_4+0.7=1.4\text{ V} V2=V3−0.7=0.7 VV_2=V_3-0.7=0.7\text{ V} V1=V2+0.7=1.4 VV_1=V_2+0.7=1.4\text{ V}

接著計算電阻電流。由 +6.4 V+6.4\text{ V} 電源流入 V1V_1 的電流為:

IR1=6.4−1.44.0 kΩ=1.25 mAI_{R_1}=\frac{6.4-1.4}{4.0\text{ k}\Omega}=1.25\text{ mA}

由 +6.4 V+6.4\text{ V} 電源流入 V3V_3 的電流為:

IR3=6.4−1.42.5 kΩ=2.00 mAI_{R_3}=\frac{6.4-1.4}{2.5\text{ k}\Omega}=2.00\text{ mA}

由 V2V_2 經 R2R_2 流向 −4.3 V-4.3\text{ V} 的電流為:

IR2=0.7−(−4.3)2.5 kΩ=2.00 mAI_{R_2}=\frac{0.7-(-4.3)}{2.5\text{ k}\Omega}=2.00\text{ mA}

由 V4V_4 經 R4R_4 流向 −4.3 V-4.3\text{ V} 的電流為:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題15 分

(15%) For the full-wave rectifier (FWR) topology shown in the figure, please choose component values that will support a Zener diode regulated 240 mW, 6V application from a 120 V, 60 Hz power tap. Transformer turns ratio N12=12:1N_{12} = 12:1. Assume all diodes are Si power diodes (VD=0.8 VV_D = 0.8\ \text{V}).

(a) Determine VCV_C and VPV_P.
(b) If VC(min⁡)=8.0 VV_C(\min) = 8.0\ V with the load connected, what values of R1R_1 and C1C_1 are required, assuming that the current through the Zener diode approaches zero when VCV_C approaches VC(min⁡)V_C(\min).
(c) What average power must the Zener diode dissipate when the load is not connected?

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

此題考全波橋式整流、電容濾波與齊納穩壓。橋式整流每次導通會經過兩顆二極體,因此電容最高充電電壓約比變壓器次級峰值低 2VD2V_D。全波整流的紋波頻率是電源頻率的兩倍,電容在相鄰充電峰值之間供應負載電流。

圖中穩壓輸出由齊納二極體與一顆順向二極體串聯構成,因此 VL=VZ+VDV_L=V_Z+V_D。

解題方法

(a) 求 VCV_C 與 VPV_P

變壓器匝數比為 12:112:1,次級有效值電壓為

Vs,rms=12012=10 VV_{s,\mathrm{rms}}=\frac{120}{12}=10\ \mathrm{V}

次級峰值為

VP=2Vs,rms=2(10)=14.14 VV_P=\sqrt{2}V_{s,\mathrm{rms}} =\sqrt{2}(10) =14.14\ \mathrm{V}

橋式整流導通時有兩顆矽二極體串聯,故電容最高充電電壓為

VC≈VP−2VD=14.14−2(0.8)=12.54 VV_C \approx V_P-2V_D =14.14-2(0.8) =12.54\ \mathrm{V}

(b) 求 R1R_1 與 C1C_1

負載功率為 240 mW240\ \mathrm{mW},穩壓輸出為 6 V6\ \mathrm{V},所以負載電流為

IL=PLVL=0.2406=0.040 AI_L=\frac{P_L}{V_L} =\frac{0.240}{6} =0.040\ \mathrm{A}

由圖中的串聯順向二極體可得齊納電壓:

VZ=VL−VD=6−0.8=5.2 VV_Z=V_L-V_D=6-0.8=5.2\ \mathrm{V}

當 VCV_C 降至 VC(min⁡)=8.0 VV_C(\min)=8.0\ \mathrm{V} 時,齊納電流趨近於零,因此 R1R_1 電流等於負載電流:

R1=VC(min⁡)−VLIL=8−60.040=50 ΩR_1=\frac{V_C(\min)-V_L}{I_L} =\frac{8-6}{0.040} =50\ \Omega

全波整流後的紋波頻率為

fr=2(60)=120 Hzf_r=2(60)=120\ \mathrm{Hz}
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題20 分

(20%) The circuit is shown in the figure. Assume the OP amplifier is ideal. Please answer the questions in terms of the resistance RR and the input current II.

(a) Find the resistances looking into node 1, R1R_1; node 2, R2R_2; node 3, R3R_3; and node 4, R4R_4.
(b) Find the currents I1I_1, I2I_2, I3I_3, and I4I_4.
(c) Find the voltages at nodes 1, 2, 3, and 4, that is, V1V_1, V2V_2, V3V_3, and V4V_4.

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

理想運算放大器在負回授下使反相端電壓等於同相端電壓,因此 V−=0V_-=0;理想輸入端不取電流。各節點的電流箭頭向上,故計算「看入節點」的電阻時,採用圖示方向的電流 IkI_k 與節點電壓 VkV_k,即 Rk=Vk/IkR_k=V_k/I_k。

解題方法

在反相端套用 KCL。電流源向下提供 II,因此電流經左側電阻 RR 流向節點 1:

0−V1R=I⇒V1=−IR\frac{0-V_1}{R}=I \quad\Rightarrow\quad V_1=-IR

再依序對節點 1、2、3 寫 KCL:

V1R+V1R+V1−V2R/2=0⇒V2=2V1\frac{V_1}{R}+\frac{V_1}{R} +\frac{V_1-V_2}{R/2}=0 \quad\Rightarrow\quad V_2=2V_1 V2−V1R/2+V2R+V2−V3R/2=0⇒V3=4V1\frac{V_2-V_1}{R/2}+\frac{V_2}{R} +\frac{V_2-V_3}{R/2}=0 \quad\Rightarrow\quad V_3=4V_1
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題20 分

(20%) Consider the common-gate amplifier shown in the figure. The MOSFET has K=1.5 mA/V2K = 1.5\ mA/V^2 and Vto=1VV_{to} = 1\text{V}, rd=∞r_d = \infty. The supply voltages are VDD=15 VV_{DD} = 15\ \text{V} and VSS=15 VV_{SS} = 15\ \text{V}. The resistances are RS=3 kΩR_S = 3\ \text{k}\Omega, RL=10 kΩR_L = 10\ \text{k}\Omega, and RD=3 kΩR_D = 3\ \text{k}\Omega. Determine the QQ point and the transconductance of the device, gmg_m. Determine the input resistance and the voltage gain.

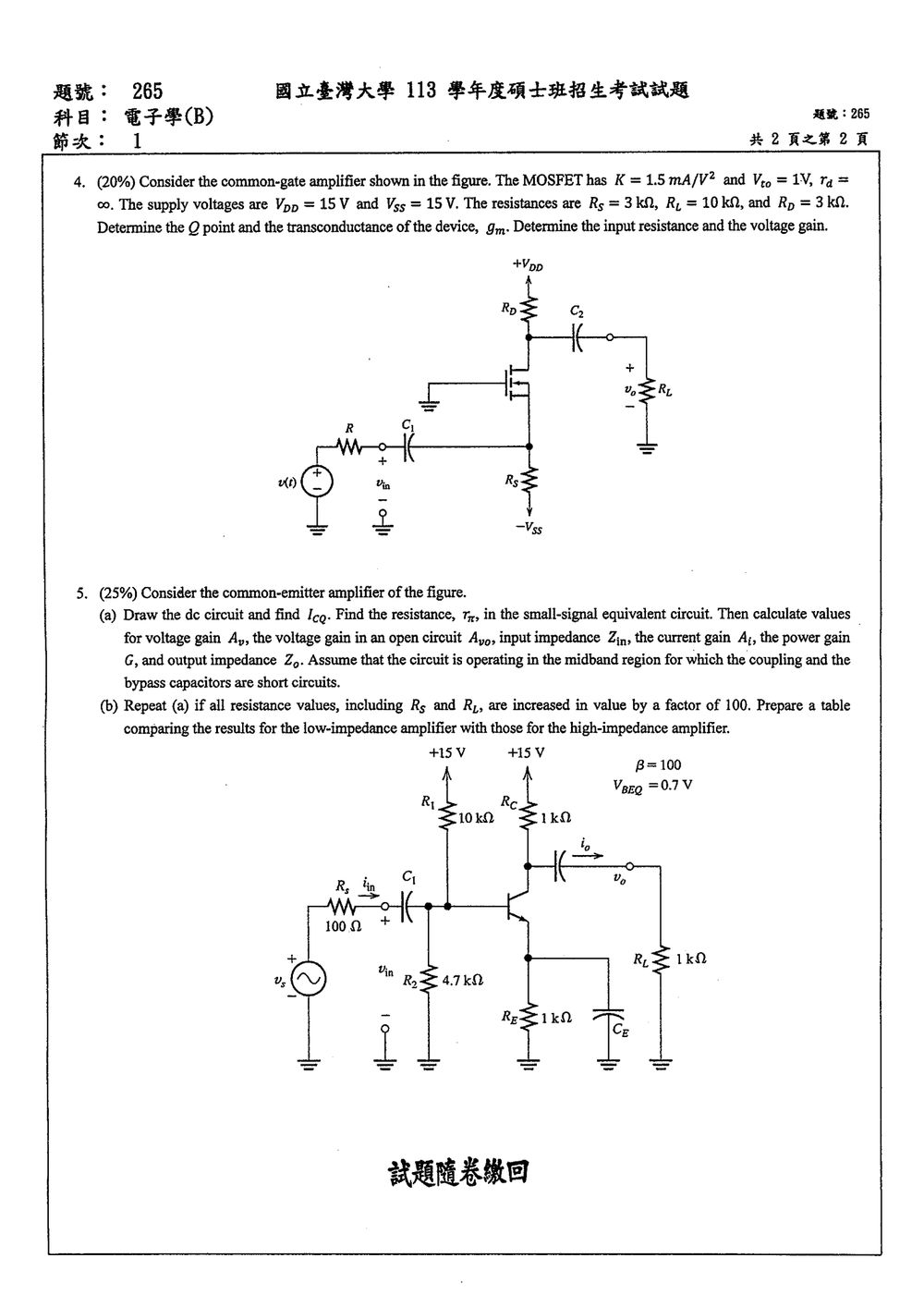

🖼️【此處有附圖,請對照原卷】
