111 年 國立中山大學電機工程學系碩士班戊組《電子學》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題30 分

  1. (30%) For the common-base circuit in Fig. 1, assuming the bias current to be about 1 mA, β=100\beta = 100, Cμ=0.8 pFC_{\mu} = 0.8 \text{ pF}, re=25 Ωr_e = 25 \, \Omega, and fT=800 MHzf_T = 800 \text{ MHz}:
    (a) Estimate the midband gain Vo/VsV_o/V_s. (10%)
    (b) Use the short-circuit time-constants method to estimate the lower 3-dB frequency, fLf_L. (10%)
    (Hint: In determining the resistance seen by C1C_1, the effect of the 47-kΩ47\text{-k}\Omega resistor must be taken into account.)
    (c) Find the high-frequency poles, and estimate the upper 3-dB frequency, fHf_H. (10%)

🖼️【此處有附圖,請對照原卷】
+3 V
2 kΩ2 \text{ k}\Omega
10 μF10 \, \mu\text{F}
VoV_o
QQ
47 kΩ47 \text{ k}\Omega
1 kΩ1 \text{ k}\Omega
100 Ω100 \, \Omega
C2C_2
1 μF1 \, \mu\text{F}
VsV_s
C1C_1
Fig. 1

🖼️ 本題含圖表,以下為原卷對應頁面:

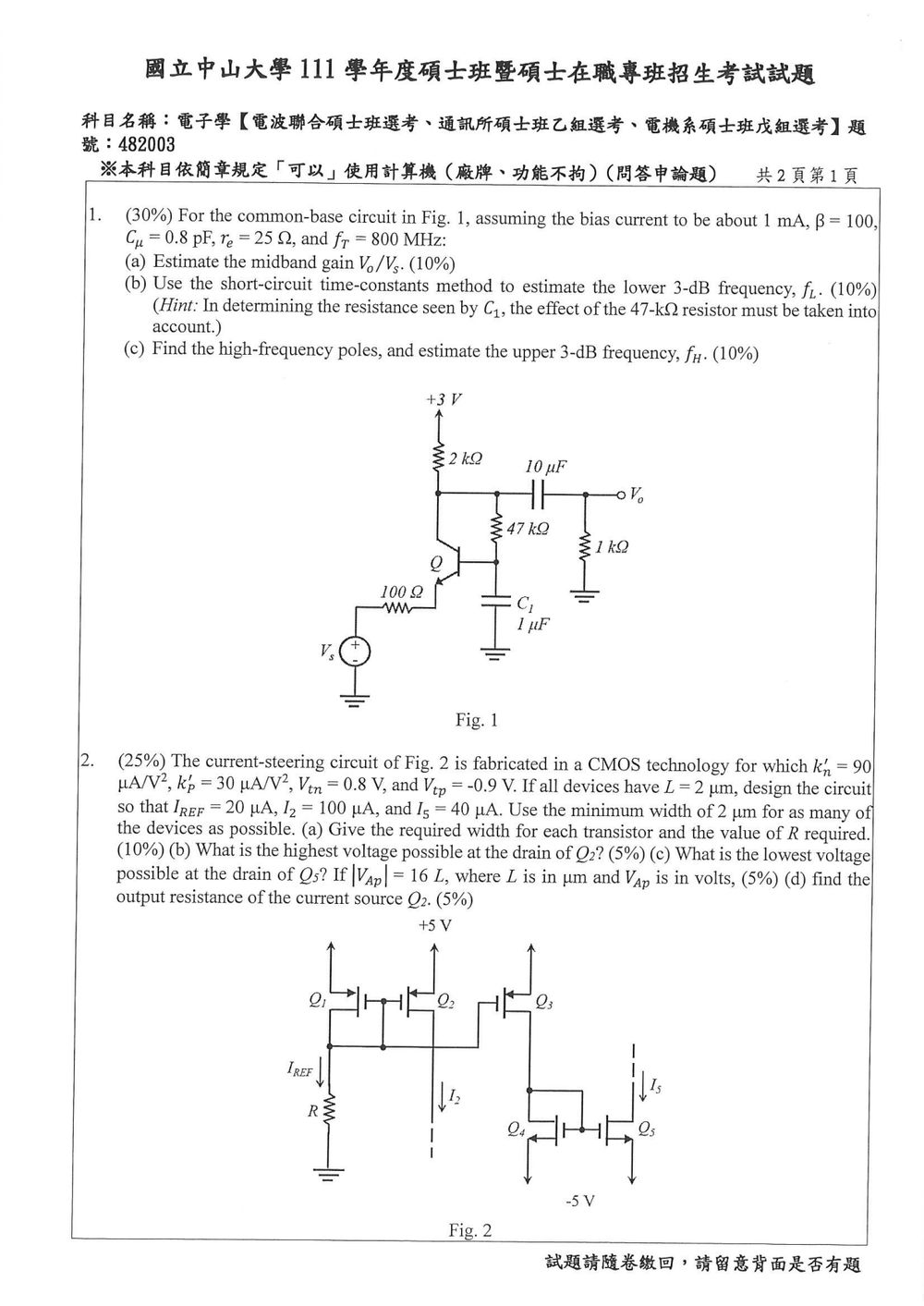

原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

題面核對與電路假設

所附掃描圖內容是「半導體概論」第 1 頁,與題幹所述的「共基極放大器 Fig. 1」不相符;因此以下依題幹文字及電路標示採用下列標準讀法:

  • RC=2 kΩR_C=2\,\text{k}\Omega
  • RL=1 kΩR_L=1\,\text{k}\Omega
  • Rs=100 ΩR_s=100\,\Omega
  • RB=47 kΩR_B=47\,\text{k}\Omega
  • C1=10 μFC_1=10\,\mu\text{F}
  • C2=1 μFC_2=1\,\mu\text{F}
  • 靜態電流 IC≃1 mAI_C\simeq 1\,\text{mA}
  • 基極由旁路電容視為交流接地

核心觀念

本題考查共基極放大器的三個頻率區域:

  1. 中頻增益:利用 gm=IC/VTg_m=I_C/V_T 與共基極電壓增益公式。
  2. 低頻截止:利用短路時間常數法(short-circuit time-constants method)。
  3. 高頻截止:利用 CπC_{\pi}、CμC_{\mu} 所造成的高頻極點。

已知

gm=ICVT=1 mA25 mV=0.04 Sg_m=\frac{I_C}{V_T} =\frac{1\,\text{mA}}{25\,\text{mV}} =0.04\,\text{S} re=1gm=25 Ωr_e=\frac{1}{g_m}=25\,\Omega

(a) 中頻增益 Vo/VsV_o/V_s

交流中頻時,C1C_1、C2C_2 與基極旁路電容皆視為短路,因此基極為交流接地。

集極端等效負載為

RC∥RL=2 kΩ∥1 kΩ=666.7 ΩR_C\parallel R_L =2\,\text{k}\Omega\parallel1\,\text{k}\Omega =666.7\,\Omega

共基極由射極電壓至集極輸出的增益約為

Av,e≃RC∥RLre=666.725=26.67A_{v,e}\simeq \frac{R_C\parallel R_L}{r_e} =\frac{666.7}{25} =26.67

輸入端還要考慮 100 Ω100\,\Omega 的信號源電阻。射極輸入電阻約為 re=25 Ωr_e=25\,\Omega,因此

vevs=25100+25=0.2\frac{v_e}{v_s} =\frac{25}{100+25} =0.2

所以整體電壓增益為

VoVs≃RC∥RLrereRs+re\frac{V_o}{V_s} \simeq \frac{R_C\parallel R_L}{r_e} \frac{r_e}{R_s+r_e} VoVs=666.7125≃5.33\frac{V_o}{V_s} = \frac{666.7}{125} \simeq 5.33

共基極放大器的電壓增益為正,因此

VoVs≃+5.3\boxed{\frac{V_o}{V_s}\simeq +5.3}

(b) 低頻 33-dB 頻率 fLf_L

短路時間常數法中,對每一個低頻電容分別求其所看到的等效電阻,其他電容皆視為短路,最後使用

ωL≃∑i1RiCi\omega_L\simeq \sum_i\frac{1}{R_iC_i} fL≃12π∑i1RiCif_L\simeq \frac{1}{2\pi} \sum_i\frac{1}{R_iC_i}

輸入耦合電容 C1C_1

C1C_1 所看到的電阻包含信號源電阻、射極電阻,以及基極偏壓電阻反映到射極的成分:

RC1≃Rs+re+RBβ+1R_{C_1} \simeq R_s+r_e+\frac{R_B}{\beta+1} RC1=100+25+47 000101≃590.3 ΩR_{C_1} =100+25+\frac{47\,000}{101} \simeq 590.3\,\Omega

因此

fL1=12πRC1C1f_{L1} =\frac{1}{2\pi R_{C_1}C_1} fL1=12π(590.3)(10 μF)≃26.9 Hzf_{L1} = \frac{1}{2\pi(590.3)(10\,\mu\text{F})} \simeq 26.9\,\text{Hz}

這裡必須納入 47 kΩ47\,\text{k}\Omega,否則會低估 C1C_1 造成的低頻截止。

輸出耦合電容 C2C_2

將獨立信號源設為零後,C2C_2 左右兩端所看到的電阻為

RC2=RC+RL=2 kΩ+1 kΩ=3 kΩR_{C_2}=R_C+R_L =2\,\text{k}\Omega+1\,\text{k}\Omega =3\,\text{k}\Omega

所以

fL2=12π(3 kΩ)(1 μF)≃53.1 Hzf_{L2} = \frac{1}{2\pi(3\,\text{k}\Omega)(1\,\mu\text{F})} \simeq 53.1\,\text{Hz}

基極旁路電容

基極旁路電容所看到的電阻約為

RB∥rπR_B\parallel r_\pi

其中

rπ=βre=100(25)=2.5 kΩr_\pi=\beta r_e=100(25)=2.5\,\text{k}\Omega

故

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題25 分

  1. (25%) The current-steering circuit of Fig. 2 is fabricated in a CMOS technology for which kn′=90 μA/V2k_n' = 90 \, \mu\text{A/V}^2, kp′=30 μA/V2k_p' = 30 \, \mu\text{A/V}^2, Vtn=0.8 VV_{tn} = 0.8 \text{ V}, and Vtp=−0.9 VV_{tp} = -0.9 \text{ V}. If all devices have L=2 μmL = 2 \, \mu\text{m}, design the circuit so that IREF=20 μAI_{REF} = 20 \, \mu\text{A}, I2=100 μAI_2 = 100 \, \mu\text{A}, and I5=40 μAI_5 = 40 \, \mu\text{A}. Use the minimum width of 2 μm2 \, \mu\text{m} for as many of the devices as possible.
    (a) Give the required width for each transistor and the value of R required. (10%)
    (b) What is the highest voltage possible at the drain of Q2? (5%)
    (c) What is the lowest voltage possible at the drain of Q5? If ∣VAP∣=16 L|V_{AP}| = 16 \, \text{L}, where L is in μm\mu\text{m} and VAPV_{AP} is in volts, (5%)
    (d) find the output resistance of the current source Q2. (5%)

🖼️【此處有附圖,請對照原卷】
+5 V
Q1Q_1
Q2Q_2
Q3Q_3
IREFI_{REF}
RR
I3I_3
I5I_5
Q4Q_4
Q5Q_5
I2I_2
-5 V
Fig. 2

🖼️ 本題含圖表,以下為原卷對應頁面:

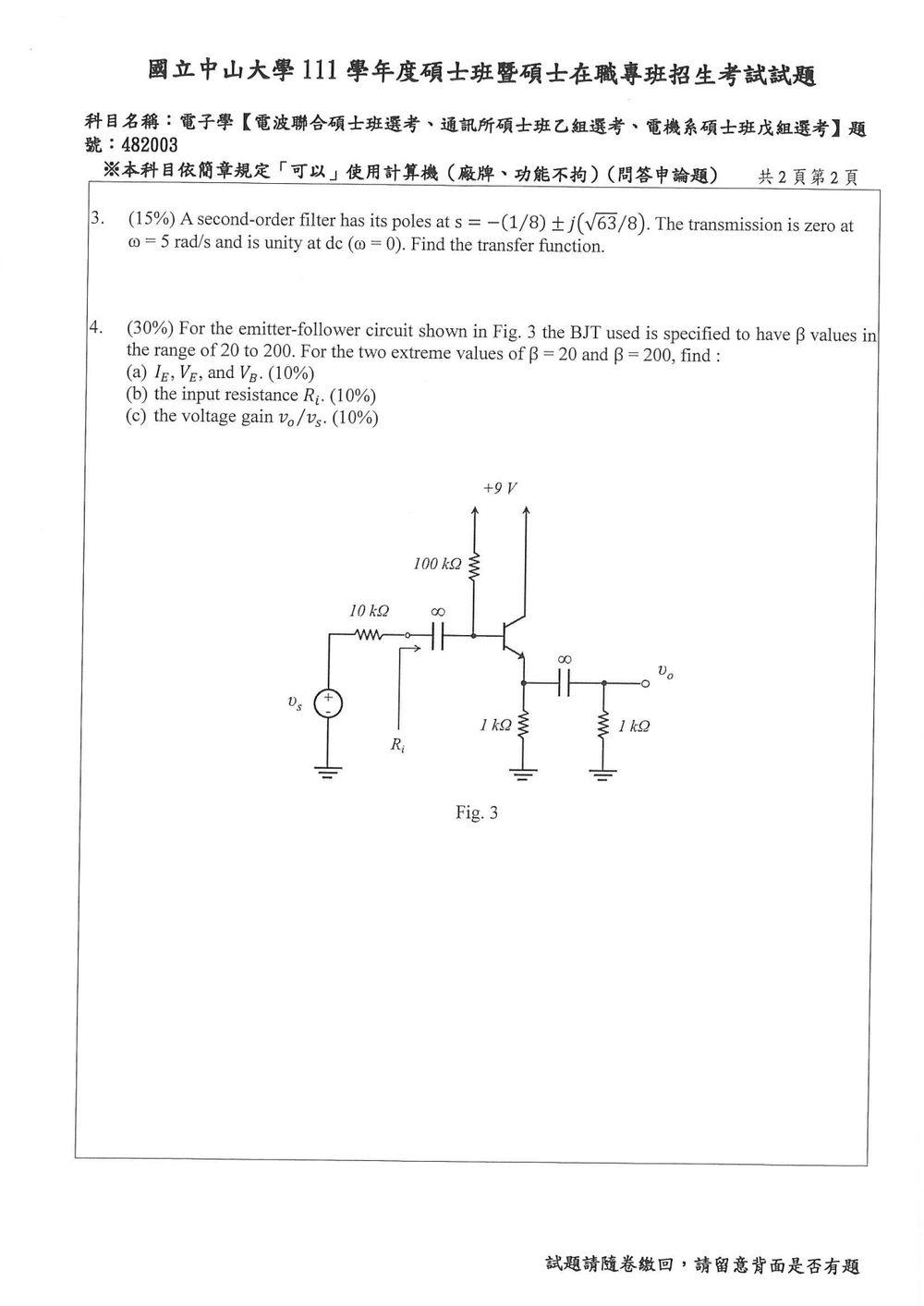

原卷第 2 頁原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

圖形假設與核心觀念

題目提供的圖形僅列出元件名稱,未顯示各 MOS 的完整連接位置。以下依典型 CMOS current-steering 電路解題:

  • Q1Q_1、Q2Q_2 為 PMOS 電流鏡,Q1Q_1 為參考管,Q2Q_2 為輸出管。
  • Q3Q_3、Q4Q_4、Q5Q_5 為 NMOS 電流鏡,Q3Q_3 為參考管。
  • I2I_2 分流為 I3I_3 與 I5I_5。
  • IREF=20 μAI_{REF}=20\,\mu\text{A} 流經 Q1Q_1、Q3Q_3 與電阻 RR。

MOS 飽和區電流公式為

ID=12k′WLVOV2I_D=\frac{1}{2}k'\frac{W}{L}V_{OV}^2

其中

  • NMOS:VOV=VGS−VtnV_{OV}=V_{GS}-V_{tn}
  • PMOS:VOV=VSG−∣Vtp∣V_{OV}=V_{SG}-|V_{tp}|

在相同製程、相同 LL 與相同 VOVV_{OV} 下,電流比等於寬度比:

ID2ID1=W2W1\frac{I_{D2}}{I_{D1}}=\frac{W_2}{W_1}

解題方法

先令參考管 Q1Q_1、Q3Q_3 採用最小寬度

W1=W3=2 μmW_1=W_3=2\,\mu\text{m}

因為所有元件的 L=2 μmL=2\,\mu\text{m},所以

W1L=W3L=1\frac{W_1}{L}=\frac{W_3}{L}=1

1. PMOS 電流鏡

Q1Q_1 的電流為 IREF=20 μAI_{REF}=20\,\mu\text{A},因此

20 μA=12(30 μA/V2)(1)VOV,p220\,\mu\text{A} = \frac{1}{2}(30\,\mu\text{A}/\text{V}^2)(1)V_{OV,p}^2

得到

VOV,p=4030=1.155 VV_{OV,p} = \sqrt{\frac{40}{30}} = 1.155\,\text{V}

要求 Q2Q_2 提供 I2=100 μAI_2=100\,\mu\text{A},因此

W2W1=I2IREF=10020=5\frac{W_2}{W_1} = \frac{I_2}{I_{REF}} = \frac{100}{20} = 5

故

W2=5(2)=10 μmW_2=5(2)=10\,\mu\text{m}

2. NMOS 電流鏡

Q3Q_3 的參考電流為 20 μA20\,\mu\text{A},因此

20 μA=12(90 μA/V2)(1)VOV,n220\,\mu\text{A} = \frac{1}{2}(90\,\mu\text{A}/\text{V}^2)(1)V_{OV,n}^2

得到

VOV,n=4090=0.667 VV_{OV,n} = \sqrt{\frac{40}{90}} = 0.667\,\text{V}

由電流守恆,

I3=I2−I5=100−40=60 μAI_3=I_2-I_5=100-40=60\,\mu\text{A}

因此

W4W3=I3IREF=6020=3\frac{W_4}{W_3} = \frac{I_3}{I_{REF}} = \frac{60}{20} = 3 W4=3(2)=6 μmW_4=3(2)=6\,\mu\text{m}

同理,

W5W3=I5IREF=4020=2\frac{W_5}{W_3} = \frac{I_5}{I_{REF}} = \frac{40}{20} = 2 W5=2(2)=4 μmW_5=2(2)=4\,\mu\text{m}

(a) 各電晶體寬度與電阻

參考支路由 +5+5 V 到 −5-5 V,總電壓為 1010 V。兩個參考 MOS 的飽和區電壓分別為 VOV,pV_{OV,p} 與 VOV,nV_{OV,n},故電阻上的電壓為

VR=10−VOV,p−VOV,nV_R=10-V_{OV,p}-V_{OV,n} VR=10−1.155−0.667=8.178 VV_R=10-1.155-0.667=8.178\,\text{V}

因此

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題15 分

  1. (15%) A second-order filter has its poles at s=−(1/8)±j(63/8)s = -(1/8) \pm j(\sqrt{63}/8). The transmission is zero at ω=5 rad/s\omega = 5 \text{ rad/s} and is unity at dc (ω=0\omega = 0). Find the transfer function.

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

二階系統的轉移函數可寫成

H(s)=N(s)D(s)H(s)=\frac{N(s)}{D(s)}

其中分母由極點決定。若極點為共軛複數,則分母可由

D(s)=(s−p1)(s−p2)D(s)=(s-p_1)(s-p_2)

求得。

此外:

  • 在 ω=5\omega=5 rad/s 時傳輸為零,表示 H(j5)=0H(j5)=0,因此零點位於 s=±j5s=\pm j5。
  • 在直流 ω=0\omega=0 時傳輸為單位,表示 H(0)=1H(0)=1 。

解題方法

1. 由極點求分母

已知極點為

p1,2=−18±j638p_{1,2}=-\frac18\pm j\frac{\sqrt{63}}8

因此分母為

D(s)=(s+18−j638)(s+18+j638)D(s)=\left(s+\frac18-j\frac{\sqrt{63}}8\right) \left(s+\frac18+j\frac{\sqrt{63}}8\right)

利用共軛因式相乘:

D(s)=(s+18)2+(638)2D(s)=\left(s+\frac18\right)^2+ \left(\frac{\sqrt{63}}8\right)^2

展開得

D(s)=s2+14s+164+6364D(s)=s^2+\frac14s+\frac1{64}+\frac{63}{64}

所以

D(s)=s2+14s+1D(s)=s^2+\frac14s+1

2. 由零傳輸頻率求分子

在 ω=5\omega=5 rad/s 時,

H(j5)=0H(j5)=0

對於具有實數係數的系統,若 s=j5s=j5 是零點,則其共軛點 s=−j5s=-j5 也必須是零點。因此分子可設為

N(s)=K(s−j5)(s+j5)N(s)=K(s-j5)(s+j5)

整理為

N(s)=K(s2+25)N(s)=K(s^2+25)

故轉移函數形式為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題30 分

  1. (30%) For the emitter-follower circuit shown in Fig. 3 the BJT used is specified to have β\beta values in the range of 20 to 200. For the two extreme values of β=20\beta = 20 and β=200\beta = 200, find :
    (a) IEI_E, VEV_{E}, and VBV_{B}. (10%)
    (b) the input resistance RiR_i. (10%)
    (c) the voltage gain vo/vsv_o/v_s. (10%)

🖼️【此處有附圖,請對照原卷】
+
vsv_s
10 kΩ10 \text{ k}\Omega
100 kΩ100 \text{ k}\Omega
RiR_i
+9 V
1 kΩ1 \text{ k}\Omega
1 kΩ1 \text{ k}\Omega
vov_o
Fig. 3

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查共集極放大器(emitter follower)的:

  • BJT 直流偏壓分析
  • 輸入電阻 RiR_i
  • 發射極電壓增益
  • 輸入端 10 kΩ10\,\text{k}\Omega source resistance 所造成的分壓效應

採用以下近似:

VBE≈0.7 V,VT≈25 mVV_{BE}\approx 0.7\text{ V},\qquad V_T\approx 25\text{ mV}

中頻小訊號分析時,兩個耦合電容視為短路,並忽略晶體管的 ror_o。


(a) 求 IEI_E、VEV_E、VBV_B

直流分析時,耦合電容視為開路,因此輸入源與右側負載均不影響直流偏壓。

由基極電阻 100 kΩ100\,\text{k}\Omega:

IB=9−VB100 kΩI_B=\frac{9-V_B}{100\,\text{k}\Omega}

又因為

VB=VE+0.7V_B=V_E+0.7

且

VE=IE(1 kΩ)=(β+1)IB(1 kΩ)V_E=I_E(1\,\text{k}\Omega)=(\beta+1)I_B(1\,\text{k}\Omega)

因此

IB=9−0.7100 kΩ+(β+1)(1 kΩ)I_B=\frac{9-0.7} {100\,\text{k}\Omega+(\beta+1)(1\,\text{k}\Omega)}

當 β=20\beta=20

IB=8.3100 kΩ+21 kΩ=68.6 μAI_B=\frac{8.3}{100\,\text{k}\Omega+21\,\text{k}\Omega} =68.6\,\mu\text{A} IE=(β+1)IB=21(68.6 μA)=1.44 mAI_E=(\beta+1)I_B =21(68.6\,\mu\text{A}) =1.44\,\text{mA} VE=IE(1 kΩ)=1.44 VV_E=I_E(1\,\text{k}\Omega)=1.44\text{ V} VB=VE+0.7=2.14 VV_B=V_E+0.7=2.14\text{ V}

當 β=200\beta=200

IB=8.3100 kΩ+201 kΩ=27.6 μAI_B=\frac{8.3}{100\,\text{k}\Omega+201\,\text{k}\Omega} =27.6\,\mu\text{A} IE=201(27.6 μA)=5.54 mAI_E=201(27.6\,\mu\text{A}) =5.54\,\text{mA} VE=5.54 VV_E=5.54\text{ V} VB=VE+0.7=6.24 VV_B=V_E+0.7=6.24\text{ V}

(b) 求輸入電阻 RiR_i

交流小訊號下,發射極的兩個 1 kΩ1\,\text{k}\Omega 電阻皆接地,因此晶體管所看到的等效發射極電阻為

RE′=1 kΩ∥1 kΩ=500 ΩR_E'=1\,\text{k}\Omega\parallel1\,\text{k}\Omega =500\,\Omega

由 BJT 小訊號模型:

rπ=βVTICr_\pi=\frac{\beta V_T}{I_C}

其中

IC=ββ+1IEI_C=\frac{\beta}{\beta+1}I_E

基極看入晶體管的電阻為

Rib=rπ+(β+1)RE′R_{ib}=r_\pi+(\beta+1)R_E'

而 100 kΩ100\,\text{k}\Omega 偏壓電阻亦接地,所以

Ri=100 kΩ∥RibR_i=100\,\text{k}\Omega\parallel R_{ib}

當 β=20\beta=20

IC=2021(1.44 mA)=1.37 mAI_C=\frac{20}{21}(1.44\text{ mA}) =1.37\text{ mA} rπ=20(25 mV)1.37 mA≈365 Ωr_\pi=\frac{20(25\text{ mV})}{1.37\text{ mA}} \approx365\,\Omega Rib=365+21(500)=10.865 kΩR_{ib}=365+21(500) =10.865\,\text{k}\Omega
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊
