113 年 國立中山大學電機工程學系碩士班戊組《電子學》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題15 分

  1. (15%) A third-order low-pass filter has transmission zeros at ω=2\omega = 2 rad/s and at ω=∞\omega = \infty. Its natural
    modes are at s=−1s = -1 and s=−0.5±j0.8s = -0.5 \pm j0.8. The de gain is unity. Find the transfer function T(s)T(s).
    (15%*1)

登入後即可作答並保存紀錄。

這一題的完整詳解

觀念說明

三階低通濾波器傳遞函數 T(s)T(s) 一般式為:
T(s)=N(s)D(s)T(s) = \frac{N(s)}{D(s)}

  • 分母 D(s)D(s):由極點(自然模式,natural modes)決定。
  • 分子 N(s)N(s):由零點(transmission zeros)與 DC 增益(s=0s = 0 時的傳遞函數值)決定。

解題步驟

  1. 確定極點多項式 D(s)D(s):
    自然模式位於 s=−1s = -1 及 s=−0.5±j0.8s = -0.5 \pm j0.8。
    D(s)=(s+1)[(s+0.5)2+0.82]=(s+1)(s2+s+0.25+0.64)=(s+1)(s2+s+0.89)D(s) = (s + 1)\left[(s + 0.5)^2 + 0.8^2\right] = (s + 1)(s^2 + s + 0.25 + 0.64) = (s + 1)(s^2 + s + 0.89)

  2. 確定零點多項式 N(s)N(s):

    • 在 ω=2 rad/s\omega = 2\text{ rad/s} 處有傳遞零點 ⇒s=±j2\Rightarrow s = \pm j2,對應因子為 (s2+22)=(s2+4)(s^2 + 2^2) = (s^2 + 4)。
    • 在 ω=∞\omega = \infty 處有傳遞零點 ⇒\Rightarrow 系統為三階,分子次數比分母次數小 1(次數差為 1,即無窮遠處有一個零點)。
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題30 分

  1. (30%) For the common-base circuit in Fig. 1, assuming the bias current to be about 1 mA, β=100\beta = 100,
    Cμ=0.5C_\mu = 0.5 pF, re=25 Ωr_e = 25 \, \Omega, and fT=1000f_T = 1000 MHz:
    (a) Estimate the midband gain Vo/VsV_o/V_s.
    (b) Use the short-circuit time-constants method to estimate the lower 3-dB frequency, fLf_L. (Hint: In
    determining the resistance seen by C1C_1, the effect of the 47-kΩ\Omega resistor must be taken into account.)
    (c) Find the high-frequency poles, and estimate the upper 3-dB frequency, fHf_H. (10%*3)
    🖼️【此處有附圖,請對照原卷】
🖼️ 本題含圖表,以下為原卷對應頁面:

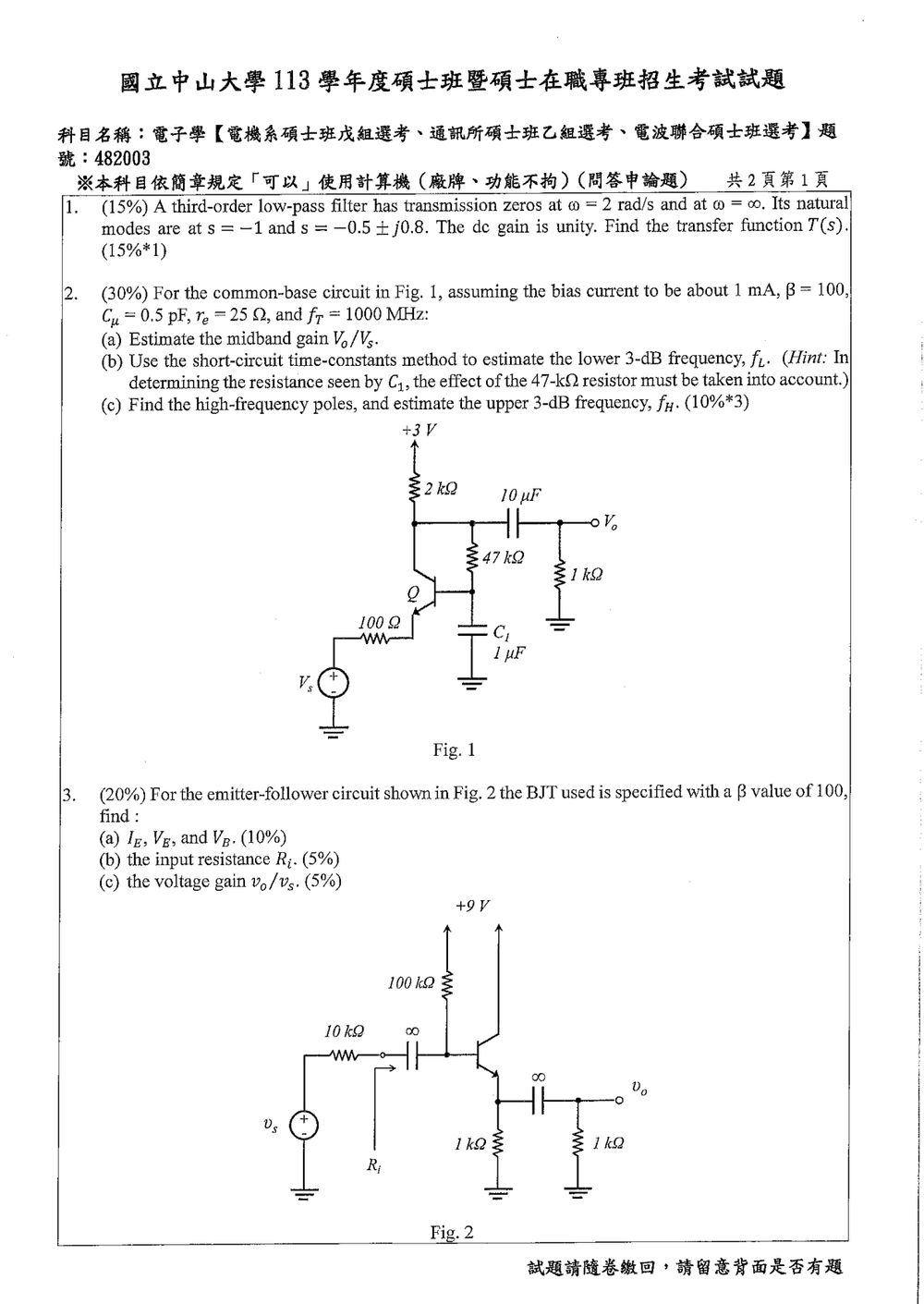

原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查共基極(common-base)BJT 放大器的:

  1. 中頻電壓增益。
  2. 耦合電容與旁路電容造成的低頻截止頻率。
  3. CπC_\pi、CμC_\mu 造成的高頻極點與上截止頻率。

採用小訊號模型,忽略 ror_o,並使用

gm≃1re=125 Ω=40 mSg_m \simeq \frac{1}{r_e} =\frac{1}{25\ \Omega}=40\ \text{mS} rπ=βre=100(25 Ω)=2.5 kΩr_\pi=\beta r_e=100(25\ \Omega)=2.5\ \text{k}\Omega

(a) 中頻增益 Vo/VsV_o/V_s

中頻時,C1C_1 與 10 μF10\ \mu\text{F} 視為短路,因此基極為交流接地。

集極交流負載為

RC′=2 kΩ∥1 kΩ∥47 kΩR_C'=2\ \text{k}\Omega\parallel 1\ \text{k}\Omega\parallel 47\ \text{k}\Omega RC′≃657 ΩR_C'\simeq 657\ \Omega

輸入源經過 100 Ω100\ \Omega 電阻,且共基極輸入電阻約為 re=25 Ωr_e=25\ \Omega,故射極電壓為

vevs=25100+25=0.2\frac{v_e}{v_s} = \frac{25}{100+25} =0.2

共基極級的電壓增益為

vove≃gmRC′=(40 mS)(657 Ω)≃26.3\frac{v_o}{v_e}\simeq g_mR_C' =(40\ \text{mS})(657\ \Omega) \simeq 26.3

因此

VoVs≃25125(26.3)≃5.26\boxed{ \frac{V_o}{V_s} \simeq \frac{25}{125}(26.3) \simeq 5.26 }

共基極放大器的電壓增益為正,故輸出與輸入同相。


(b) 低頻截止頻率 fLf_L

使用 short-circuit time-constants method:

fL≃fL,C1+fL,C2f_L\simeq f_{L,C_1}+f_{L,C_2}

其中 C2=10 μFC_2=10\ \mu\text{F}。

由 10 μF10\ \mu\text{F} 耦合電容造成的極點

將其他電容短路,電容兩端所見電阻為

R10μF=(2 kΩ∥47 kΩ)+1 kΩR_{10\mu\text{F}} = (2\ \text{k}\Omega\parallel47\ \text{k}\Omega)+1\ \text{k}\Omega R10μF≃2.918 kΩR_{10\mu\text{F}}\simeq 2.918\ \text{k}\Omega

因此

fL,10μF=12πR10μF(10 μF)≃5.46 Hzf_{L,10\mu\text{F}} = \frac{1}{2\pi R_{10\mu\text{F}}(10\ \mu\text{F})} \simeq 5.46\ \text{Hz}

由 C1=1 μFC_1=1\ \mu\text{F} 旁路電容造成的極點

將訊號源歸零,則射極經由 100 Ω100\ \Omega 接地。

若只看基極至射極的路徑,基極輸入電阻為

Rib=rπ+(β+1)(100 Ω)R_{ib}=r_\pi+(\beta+1)(100\ \Omega) Rib=2.5 kΩ+101(100 Ω)=12.6 kΩR_{ib}=2.5\ \text{k}\Omega+101(100\ \Omega) =12.6\ \text{k}\Omega

但題目特別提示必須考慮 47 kΩ47\ \text{k}\Omega 電阻的回授作用。

在 C1C_1 被移除時:

vevb=gπ+gm1/100Ω+gπ+gm≃0.802\frac{v_e}{v_b} = \frac{g_\pi+g_m} {1/100\Omega+g_\pi+g_m} \simeq 0.802

因此

vbe≃0.198vbv_{be}\simeq 0.198v_b

集極對基極的電壓增益約為

vcvb=147kΩ−gm(1−0.802)12kΩ+11kΩ+147kΩ≃−5.20\frac{v_c}{v_b} = \frac{\dfrac{1}{47\text{k}\Omega} -g_m(1-0.802)} {\dfrac{1}{2\text{k}\Omega} +\dfrac{1}{1\text{k}\Omega} +\dfrac{1}{47\text{k}\Omega}} \simeq -5.20

故 C1C_1 所見的等效電阻為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題20 分

  1. (20%) For the emitter-follower circuit shown in Fig. 2 the BJT used is specified with a β\beta value of 100,
    find:
    (a) IEI_E, VGV_G, and VBV_B. (10%)
    (b) the input resistance RinR_{in}. (5%)
    (c) the voltage gain vo/vsv_o/v_s. (5%)
    🖼️【此處有附圖,請對照原卷】
🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

此題考察 BJT emitter follower(射極跟隨器) 的直流偏壓、輸入電阻與中頻電壓增益。

假設:

  • VBE≈0.7 VV_{BE}\approx 0.7\text{ V}
  • VT≈25 mVV_T\approx 25\text{ mV}
  • 中頻時耦合電容視為短路
  • 忽略 ror_o

題目中的 VGV_G 應為圖中標示的 VEV_E;BJT 並沒有閘極 GG。


(a) 求 IEI_E、VEV_E、VBV_B

直流分析時,輸入與輸出耦合電容皆視為開路,因此只有 100 kΩ100\text{ k}\Omega 電阻提供基極偏壓。

由

VB=VE+0.7V_B=V_E+0.7

且

VE=IE(1 kΩ)V_E=I_E(1\text{ k}\Omega)

又因為

IE=(β+1)IB=101IBI_E=(\beta+1)I_B=101I_B

基極電流為

IB=9−VB100 kΩI_B=\frac{9-V_B}{100\text{ k}\Omega}

代入 VB=101IB(1 kΩ)+0.7V_B=101I_B(1\text{ k}\Omega)+0.7:

IB=9−0.7100 kΩ+101 kΩ=8.3201 kΩ≈41.3 μAI_B=\frac{9-0.7}{100\text{ k}\Omega+101\text{ k}\Omega} =\frac{8.3}{201\text{ k}\Omega} \approx 41.3\ \mu\text{A}

因此

IE=101IB≈101(41.3 μA)≈4.17 mAI_E=101I_B \approx 101(41.3\ \mu\text{A}) \approx 4.17\text{ mA} VE=IE(1 kΩ)≈4.17 VV_E=I_E(1\text{ k}\Omega) \approx 4.17\text{ V} VB=VE+0.7≈4.87 VV_B=V_E+0.7 \approx 4.87\text{ V}

(b) 求輸入電阻 RinR_{in}

中頻時,輸出端的 1 kΩ1\text{ k}\Omega 負載經由耦合電容接到射極,因此射極的交流等效電阻為

RE′=1 kΩ∥1 kΩ=0.5 kΩR_E'=1\text{ k}\Omega\parallel1\text{ k}\Omega =0.5\text{ k}\Omega

由直流工作點計算小訊號參數:

re=VTIE=25 mV4.17 mA≈6.0Ωr_e=\frac{V_T}{I_E} =\frac{25\text{ mV}}{4.17\text{ mA}} \approx 6.0\Omega rπ=βre≈100(6.0Ω)≈600Ωr_\pi=\beta r_e \approx 100(6.0\Omega) \approx 600\Omega

由基極看入 BJT 的電阻為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題35 分

  1. (35%) Consider the common-emitter amplifier of Fig. 3 under the following conditions: R₁ = 5 kΩ,
    R₁ = 33 kΩ, R₂ = 22 kΩ, R_F = 3.9 kΩ, R_C = 4.7 kΩ, R_L = 5.6 kΩ, Vcc = 5 V. The dc emitter current
    can be shown to be I ≈ 0.33 mA, at which βo\beta_o = 120, r_o = 300 kΩ, and r_x = 50 Ω.
    (a) Find the input resistance, Rin. (Hint: Rin= R₁ || R₂ || (rx+rz)) (10%)
    (b) Find the midband gain, AM. (10%)
    (c) For Cc1 = Cc2 = 5 µF and C₁ = 20 µF, estimate the low-frequency 3-dB frequency. Also find the
    frequency of the zero introduced by CE. (15%)
    🖼️【此處有附圖,請對照原卷】
🖼️ 本題含圖表,以下為原卷對應頁面:

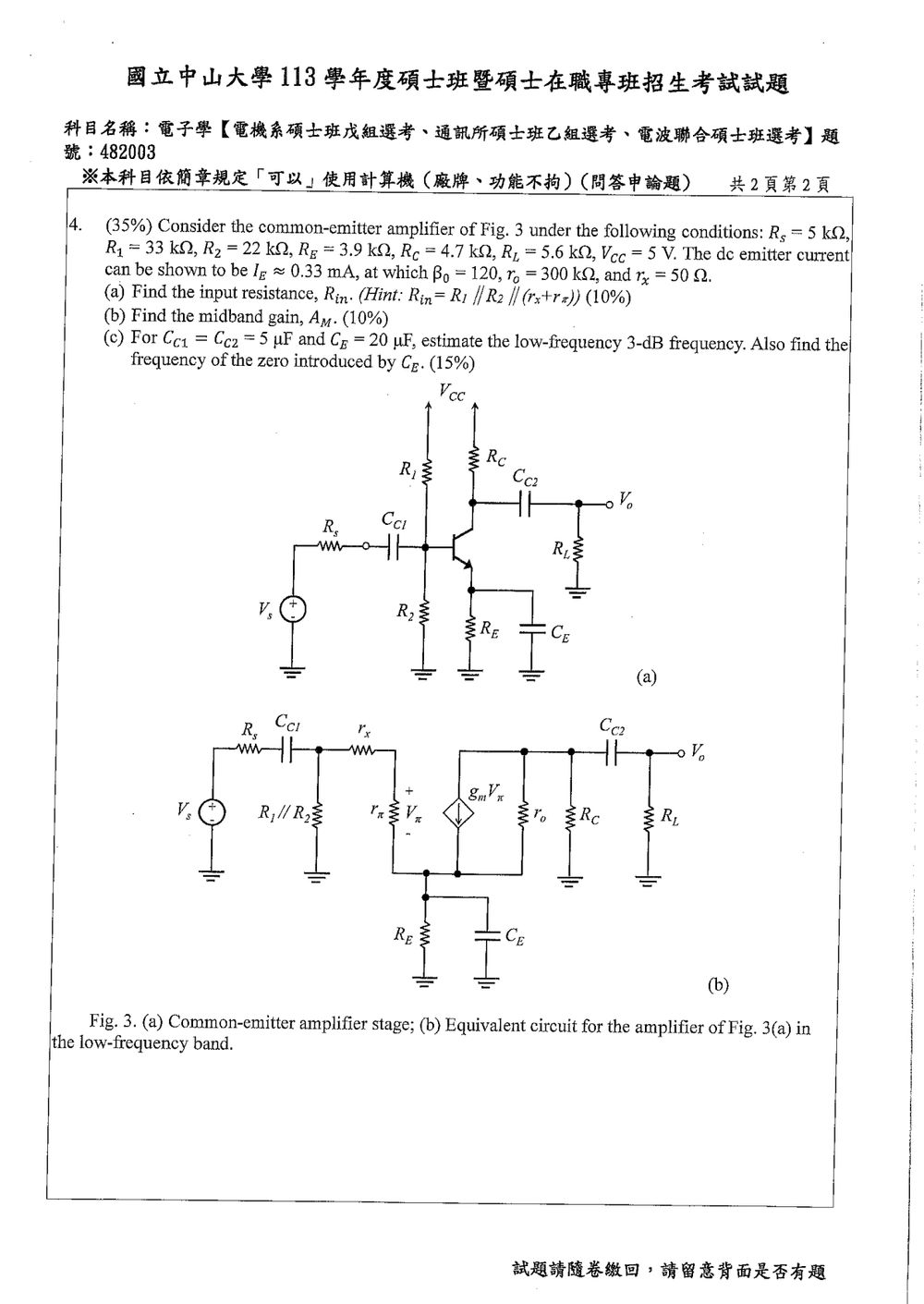

原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查共射極放大器的小訊號分析:

  • 中頻時,CC1C_{C1}、CC2C_{C2}、CEC_E 視為短路。
  • BJT 小訊號參數:
    gm=ICVT,rπ=β0gmg_m=\frac{I_C}{V_T},\qquad r_\pi=\frac{\beta_0}{g_m}
  • 輸入電阻需將偏壓電阻與晶體管輸入電阻並聯。
  • 低頻響應由耦合電容 CC1,CC2C_{C1},C_{C2} 與旁路電容 CEC_E 所造成的極點、零點決定。

依原圖採用:

Rs=5 kΩ,R1=33 kΩ,R2=22 kΩR_s=5\,\text{k}\Omega,\quad R_1=33\,\text{k}\Omega,\quad R_2=22\,\text{k}\Omega

RE=3.9 kΩ,RC=4.7 kΩ,RL=5.6 kΩR_E=3.9\,\text{k}\Omega,\quad R_C=4.7\,\text{k}\Omega,\quad R_L=5.6\,\text{k}\Omega

IE≃0.33 mA,β0=120,ro=300 kΩ,rx=50 ΩI_E\simeq0.33\,\text{mA},\quad \beta_0=120,\quad r_o=300\,\text{k}\Omega,\quad r_x=50\,\Omega

取 VT≃25 mVV_T\simeq25\,\text{mV},則

IC≃β0β0+1IE≃0.327 mAI_C\simeq\frac{\beta_0}{\beta_0+1}I_E \simeq0.327\,\text{mA} gm=0.327 mA25 mV≃13.1 mSg_m=\frac{0.327\,\text{mA}}{25\,\text{mV}} \simeq13.1\,\text{mS} rπ=β0gm=12013.1 mS≃9.17 kΩr_\pi=\frac{\beta_0}{g_m} =\frac{120}{13.1\,\text{mS}} \simeq9.17\,\text{k}\Omega

(a) 輸入電阻 RinR_{in}

由圖中提示:

Rin=R1∥R2∥(rx+rπ)R_{in}=R_1\parallel R_2\parallel(r_x+r_\pi)

先計算:

R1∥R2=33∥22=13.2 kΩR_1\parallel R_2 =33\parallel22 =13.2\,\text{k}\Omega rx+rπ=50 Ω+9.17 kΩ≃9.22 kΩr_x+r_\pi=50\,\Omega+9.17\,\text{k}\Omega \simeq9.22\,\text{k}\Omega

因此

Rin=13.2∥9.22≃5.43 kΩR_{in}=13.2\parallel9.22 \simeq5.43\,\text{k}\Omega

所以

Rin≃5.43 kΩ\boxed{R_{in}\simeq5.43\,\text{k}\Omega}


(b) 中頻增益 AMA_M

中頻時 CEC_E 短路,發射極為交流接地。輸出端等效負載為

RC∥RL∥roR_C\parallel R_L\parallel r_o

RC∥RL=4.7∥5.6≃2.55 kΩR_C\parallel R_L =4.7\parallel5.6 \simeq2.55\,\text{k}\Omega RC∥RL∥ro≃2.53 kΩR_C\parallel R_L\parallel r_o \simeq2.53\,\text{k}\Omega

由晶體管小訊號模型,從 vπv_\pi 到輸出的電壓增益為

vovπ=−gm(RC∥RL∥ro)\frac{v_o}{v_\pi} =-g_m(R_C\parallel R_L\parallel r_o) vovπ=−(13.1 mS)(2.53 kΩ)≃−33.1\frac{v_o}{v_\pi} =-(13.1\,\text{mS})(2.53\,\text{k}\Omega) \simeq-33.1

由於訊號源具有 RsR_s,外部基極電壓為

vbvs=RinRs+Rin=5.435+5.43≃0.520\frac{v_b}{v_s} =\frac{R_{in}}{R_s+R_{in}} =\frac{5.43}{5+5.43} \simeq0.520

又因為 rxr_x 與 rπr_\pi 串聯,

vπvb=rπrx+rπ=9.179.22≃0.995\frac{v_\pi}{v_b} =\frac{r_\pi}{r_x+r_\pi} =\frac{9.17}{9.22} \simeq0.995

因此整體中頻電壓增益

AM=vovs=vovπvπvbvbvsA_M=\frac{v_o}{v_s} =\frac{v_o}{v_\pi} \frac{v_\pi}{v_b} \frac{v_b}{v_s} AM≃(−33.1)(0.995)(0.520)≃−17.1A_M\simeq(-33.1)(0.995)(0.520) \simeq-17.1

所以

AM≃−17.1 V/V\boxed{A_M\simeq-17.1\ \text{V/V}}

負號表示共射極放大器具有 180∘180^\circ 相位反轉。


(c) 低頻 33-dB 頻率與 CEC_E 所造成的零點

1. 輸入耦合電容 CC1C_{C1}

CC1C_{C1} 所見的等效電阻為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊
