112 年 國立臺灣聯合大學系統（清華、政治、陽明交通、中央四校聯招）研究所電機類《通訊系統》

📄 試題原卷　免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題

台灣聯合大學系統 112 學年度碩士班招生考試試題
類組：電機類 科目：通訊系統(通訊原理)(300E) 共 5 頁 第 1 頁
計算題(計算題應詳列計算過程,無計算過程者不予計分)

  1. For the graph below, answer the following questions.
    🖼️【此處有附圖，請對照原卷】
    Note that the argument of A(⋅)A(\cdot) will be specified in the subproblems.
    (a) (3%) Can A(τ)A(\tau) be the autocorrelation function of a (possibly complex-valued) wide-sense stationary (WSS) random process? Justify your answer.
    (b) (3%) Can A(f)A(f) be the power spectrum density (PSD) of a real-valued WSS random process? Justify your answer.
    (c) (3%) Suppose λ(t)\lambda(t) is the inverse Fourier transform of A(f)A(f). Plot the Fourier transform of A(2t)A(2t).
    (d) (3%) Suppose a(t)=∑n=−∞∞λ(t−n)a(t) = \sum_{n=-\infty}^{\infty} \lambda(t-n), where λ(t)\lambda(t) is the inverse Fourier transform of A(f)A(f). Plot the Fourier transform of a(t)a(t).
    (e) (4%) Plot the Fourier transform of s(t)=Re{λ(t)ej2πfct}s(t) = \text{Re}\{\lambda(t)e^{j2\pi f_c t}\}, where λ(t)\lambda(t) is the inverse Fourier transform of A(f)A(f) and fc>2f_c > 2.
🖼️ 本題含圖表，以下為原卷對應頁面：

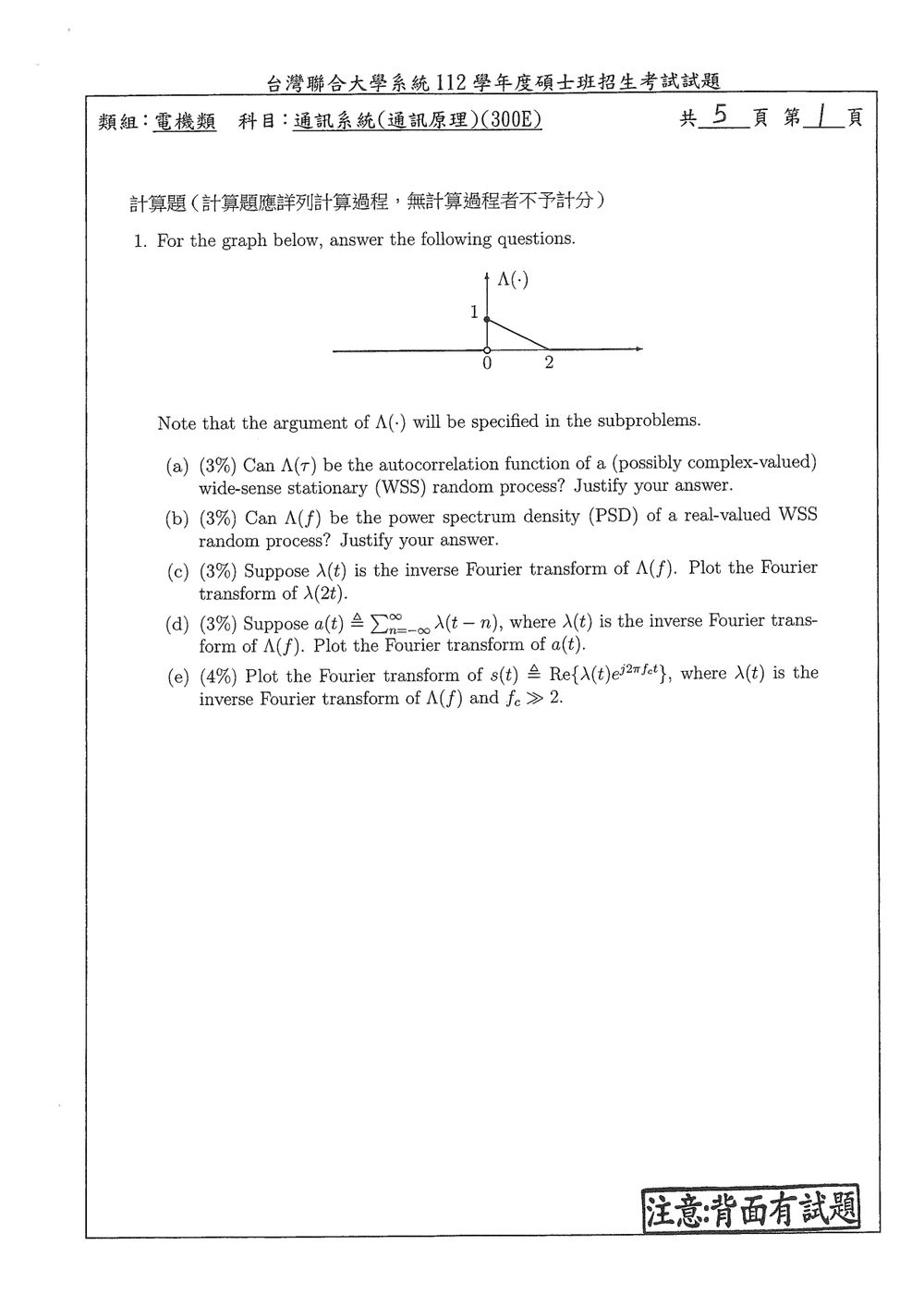

原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

採用傅立葉轉換定義

X(f)=∫−∞∞x(t)e−j2πft dt.X(f)=\int_{-\infty}^{\infty}x(t)e^{-j2\pi ft}\,dt.

本題用到四項性質：

  • WSS 過程的自相關函數必須滿足共軛對稱：R(−τ)=R∗(τ)R(-\tau)=R^*(\tau)。
  • 實值 WSS 過程的功率頻譜密度必須非負且為偶函數。
  • 時間縮放：x(bt)⟷1∣b∣X(f/b)x(bt)\longleftrightarrow \frac{1}{|b|}X(f/b)。
  • 時域週期化會產生離散線頻譜；取實部則會產生共軛鏡射的頻譜。

解題方法

原圖縱軸為 Λ(⋅)\Lambda(\cdot)，以下記為 A(⋅)A(\cdot)；圖形在負半軸為零，於 (0,1)(0,1) 有實心點，再沿直線下降至 (2,0)(2,0)，其餘位置為零。因此

A(x)={1−x2,0≤x≤2,0,其餘.A(x)= \begin{cases} 1-\dfrac{x}{2},&0\le x\le 2,\\ 0,&\text{其餘}. \end{cases}

原卷 (c) 要求的是 λ(2t)\lambda(2t) 的傅立葉轉換。

(a) 能否作為 WSS 過程的自相關函數？

即使過程為複數值，自相關仍須滿足

R(−τ)=R∗(τ).R(-\tau)=R^*(\tau).

本圖的 A(τ)A(\tau) 是實值函數，因此若作為自相關，必須是偶函數。然而

A(1)=12,A(−1)=0,A(1)=\frac12,\qquad A(-1)=0,

不符合共軛對稱條件。

故 不能作為實值或複數值 WSS 過程的自相關函數。

(b) 能否作為實值 WSS 過程的 PSD？

實值 WSS 過程的自相關為實值偶函數，其傅立葉轉換也必須滿足

SX(−f)=SX(f).S_X(-f)=S_X(f).

圖中的 A(f)A(f) 雖然非負，卻不是偶函數：

A(1)=12≠A(−1)=0.A(1)=\frac12\ne A(-1)=0.

故 不能作為實值 WSS 過程的 PSD；僅有非負性並不足夠。

(c) λ(2t)\lambda(2t) 的傅立葉轉換

由 λ(t)⟷A(f)\lambda(t)\longleftrightarrow A(f)，利用時間縮放性質：

G(f)≡F{λ(2t)}=12A(f2).G(f)\equiv\mathcal F\{\lambda(2t)\} =\frac12A\left(\frac f2\right).

代入原圖：

G(f)={12−f8,0≤f≤4,0,其餘.G(f)= \begin{cases} \dfrac12-\dfrac f8,&0\le f\le 4,\\ 0,&\text{其餘}. \end{cases}

頻譜由 (0,12)(0,\frac12) 線性下降至 (4,0)(4,0)：

G(f)
 ↑
½●
 │╲
 │ ╲
 │  ╲
─○───●────────→ f
 0   4

縮放後寬度加倍、高度減半，面積仍為 11，符合 λ(2t)\lambda(2t) 在 t=0t=0 的值 λ(0)=1\lambda(0)=1。

(d) a(t)=∑n=−∞∞λ(t−n)a(t)=\sum_{n=-\infty}^{\infty}\lambda(t-n) 的傅立葉轉換

a(t)a(t) 是週期為 11 的週期化訊號，因此其傅立葉轉換為整數頻率上的脈衝：

F{a(t)}=∑k=−∞∞ckδ(f−k).\mathcal F\{a(t)\} =\sum_{k=-\infty}^{\infty}c_k\delta(f-k).

依通常的對稱求和解讀此無窮級數，Poisson 求和公式在頻譜跳躍點取左右極限平均：

ck=A(k−)+A(k+)2.c_k=\frac{A(k^-)+A(k^+)}{2}.

連續點則直接取 A(k)A(k)。各整數頻率的係數為

c0=0+12=12,c1=A(1)=12,c2=0+02=0,\begin{aligned} c_0&=\frac{0+1}{2}=\frac12,\\ c_1&=A(1)=\frac12,\\ c_2&=\frac{0+0}{2}=0, \end{aligned}

其餘整數處也皆為零。故

🔒

後續完整解題步驟與【答案】

免費註冊，享三天全站完整詳解閱覽。

免費註冊

第 2 題

台灣聯合大學系統112學年度碩士班招生考試試題
類組:電機類科目:通訊系統(通訊原理)(300E) 共5頁第2頁
2. Below are the diagrams of the DSB-SC coherent receiver and the DSB-C envelop
detector, respectively.
🖼️【此處有附圖，請對照原卷】
In both diagrams, w(t) is the additive white Gaussian noise with two-sided PSD
No/2, and
where
x(t) = s(t)+n(t),
n(t) = n₁(t) cos(2πfct) – no(t) sin(2πfct)
is the filtered white noise with E[n(t)] = E[n₁(t)] = E[no(t)] = 0 and E[n²(t)] =
E[n}(t)] = E[no(t)] = 2W No. Let m(t) be a zero-mean wide-sense stationary (WSS)
process with E[m²(t)] = P and with bandwidth W.
(a) (7%) Find the output signal-to-noise ratio SNRO of the DSB-SC coherent re-
ceiver, where s(t) = Acm(t) cos(2fct). Note that y(t) is the output induced
by passing input v(t) via an ideal lowpass filter of bandwidth W.
Hint: SNRO is the average power of the signal content in y(t) divided by the
average power of the noise content in y(t).
(b) (7%) Subject to
|Ac[1 + kam(t)]| > √n}(t)+n}(t),
find the SNRO of the DSB-C envelop detector, where
s(t) = Ac[1 + kam(t)] cos(2πfct).
Note that the output of the envelop detector due to input x(t) = x(t) cos(2n fet)
xo(t) sin(2n fet) is given by u(t) = x(t) + x(t), and y(t) = u(t) - E[u(t)].

🖼️ 本題含圖表，以下為原卷對應頁面：

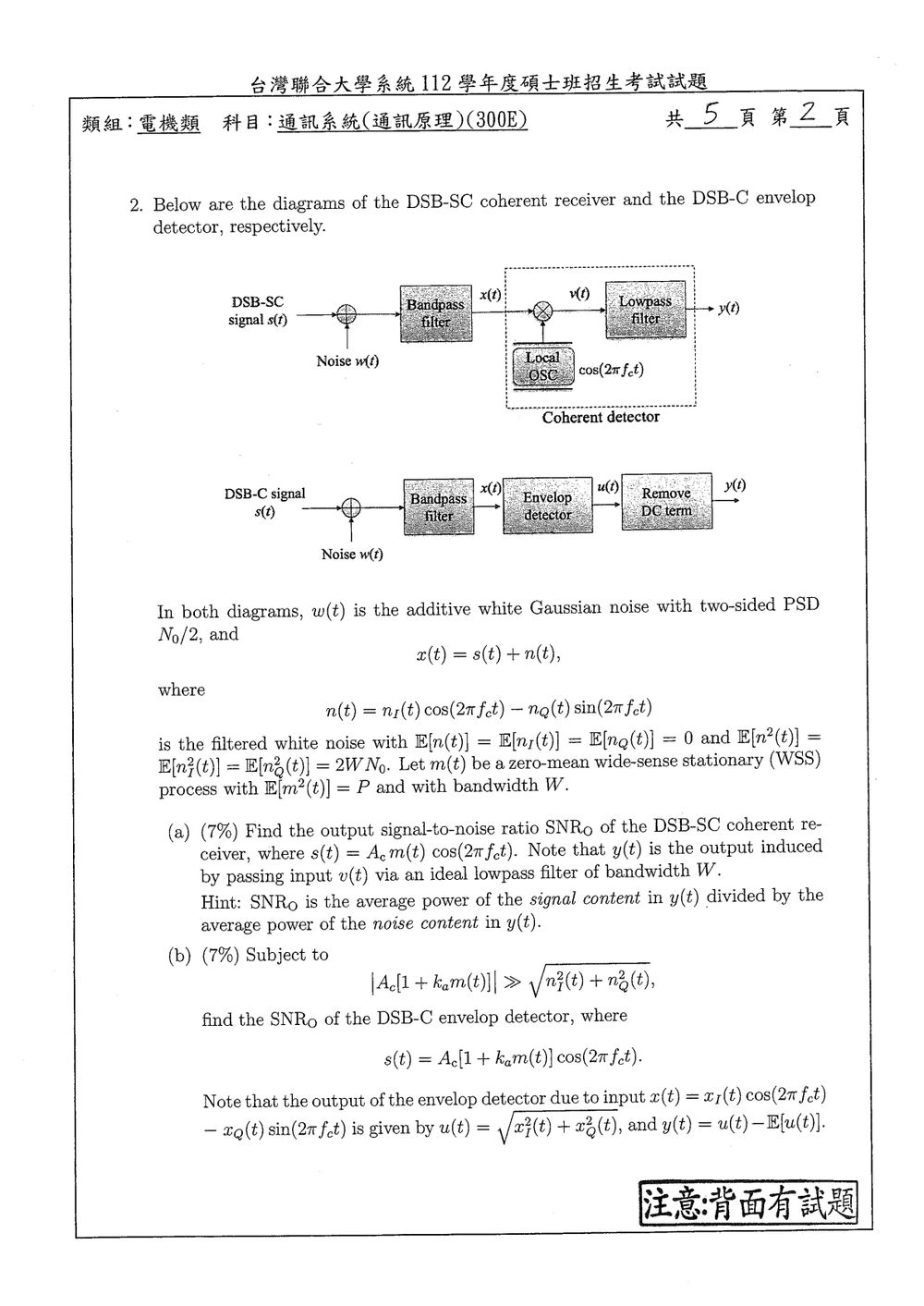

原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題比較兩種接收器的輸出訊號雜訊比：

  1. DSB-SC 同步解調器：乘上本地載波 cos⁡(2πfct)\cos(2\pi f_ct)，再經低通濾波器。
  2. DSB-C 包絡檢波器：利用同相與正交雜訊分量的平方和開根號，再扣除直流分量。

定義輸出訊號雜訊比為

SNRo=輸出訊號平均功率輸出雜訊平均功率.\mathrm{SNR}_o = \frac{\text{輸出訊號平均功率}} {\text{輸出雜訊平均功率}}.

已知

E[m(t)]=0,E[m2(t)]=P,E[m(t)]=0,\qquad E[m^2(t)]=P,

且

E[n12(t)]=E[nq2(t)]=2WN0.E[n_1^2(t)]=E[n_q^2(t)]=2WN_0.

(a) DSB-SC 同步解調器

解題方法

輸入訊號為

s(t)=Acm(t)cos⁡(2πfct),s(t)=A_cm(t)\cos(2\pi f_ct),

通道輸出為

x(t)=Acm(t)cos⁡(2πfct)+n1(t)cos⁡(2πfct)−nq(t)sin⁡(2πfct).x(t)=A_cm(t)\cos(2\pi f_ct) +n_1(t)\cos(2\pi f_ct) -n_q(t)\sin(2\pi f_ct).

同步解調器再乘上 cos⁡(2πfct)\cos(2\pi f_ct)，因此

v(t)=x(t)cos⁡(2πfct).v(t)=x(t)\cos(2\pi f_ct).

利用

cos⁡2(2πfct)=12[1+cos⁡(4πfct)],\cos^2(2\pi f_ct) = \frac{1}{2}\left[1+\cos(4\pi f_ct)\right],

以及

sin⁡(2πfct)cos⁡(2πfct)=12sin⁡(4πfct),\sin(2\pi f_ct)\cos(2\pi f_ct) = \frac{1}{2}\sin(4\pi f_ct),

經理想低通濾波器後，所有 2fc2f_c 附近的高頻項被濾除，只留下基頻成分：

y(t)=Ac2m(t)+12n1(t).y(t) = \frac{A_c}{2}m(t)+\frac{1}{2}n_1(t).

因此，輸出訊號部分為

ys(t)=Ac2m(t),y_s(t)=\frac{A_c}{2}m(t),

輸出雜訊部分為

yn(t)=12n1(t).y_n(t)=\frac{1}{2}n_1(t).

輸出訊號功率

Ps=E[ys2(t)]=Ac24E[m2(t)]=Ac2P4.P_s = E[y_s^2(t)] = \frac{A_c^2}{4}E[m^2(t)] = \frac{A_c^2P}{4}.

輸出雜訊功率

Pn=E[yn2(t)]=14E[n12(t)]=14(2WN0)=WN02.P_n = E[y_n^2(t)] = \frac{1}{4}E[n_1^2(t)] = \frac{1}{4}(2WN_0) = \frac{WN_0}{2}.

所以

SNRo,coherent=PsPn=Ac2P/4WN0/2.\mathrm{SNR}_{o,\mathrm{coherent}} = \frac{P_s}{P_n} = \frac{A_c^2P/4}{WN_0/2}.

因此

SNRo,coherent=Ac2P2WN0\boxed{ \mathrm{SNR}_{o,\mathrm{coherent}} = \frac{A_c^2P}{2WN_0} }

(b) DSB-C 包絡檢波器

解題方法

DSB-C 訊號為

🔒

後續完整解題步驟與【答案】

免費註冊，享三天全站完整詳解閱覽。

免費註冊

第 3 題

台灣聯合大學系統112學年度碩士班招生考試試題
類組:電機類科目:通訊系統(通訊原理)(300E) 共5頁第3頁
3. Let x(t) = a · g(t) + w(t), 0 ≤ t ≤ T, where a = 1 or -1, g(t) is a nonzero
deterministic pulse signal, and w(t) is a white noise process of zero mean and power
spectral density N02\frac{N_0}{2}. Let h(t) be the impulse response of a linear filter, and let
y(t) = x(t) * h(t) = go(t) + wo(t), where * denotes convolution, go(t) 슥a · g(t) * h(t),
and wo(t) = w(t) * h(t). We wish to find h(t) such that the signal-to-noise ratio
|go(T)|²/E[w²(T)] at t = T is maximized.
(a) (3%) For g(t) = 1/T, 0 ≤ t ≤ T, what is the desirable h(t)?
(b) (12%) For given arbitrary g(t), write the desirable h(t) in terms of g(t) and
show how you obtain the h(t). (Hint: you may need Schwarz's inequality:
∫{-∞}^{∞} |φ₁(t)|² dt ≤ [∫{-∞}^{∞} |φ₁(t)|² dt]¹/² [∫_{-∞}^{∞} |φ₂(t)|² dt]¹/²
with equality if and only if φ1(t)=γφ2(t)φ₁(t) = γ φ₂(t), where γ is any nonzero number and

  • denotes complex conjugate.)
    (c) (7%) Assume that a = 1 or a = -1 with equal probability, and we obtain a
    normalized quantity ỹ(T) = a + ῶ, where ῶ is Gaussian r.v. with zero mean
    and variance σ². Form a maximum-likelihood decision ã of a given ỹ(T), and
    derive the probability Pr(a ≠ a). (Hint: The pdf of a zero-mean Gaussian
    r.v. v with variance σ² is
    f(v) = 1/(√(2π)σ) * exp(-v²/(2σ²)).
    Please express the probability Pr(a ≠ a) in terms of
    erfc(u) = 2/√π ∫_{u}^{∞} exp(-z²) dz.
🖼️ 本題含圖表，以下為原卷對應頁面：

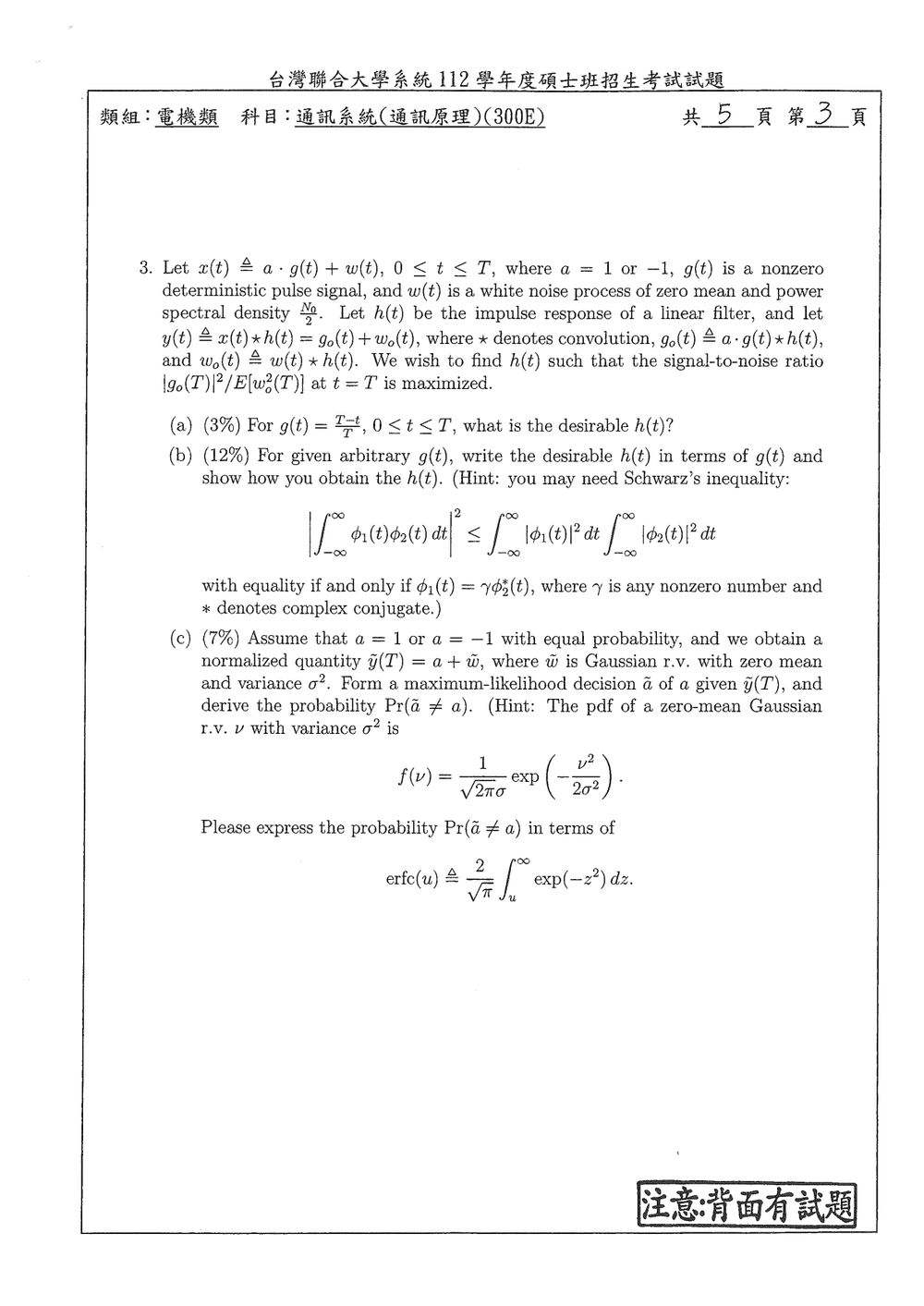

原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查：

  1. 白雜訊通過線性濾波器後的輸出雜訊功率。
  2. 以 Cauchy–Schwarz 不等式推導最佳濾波器，即「匹配濾波器」。
  3. 二元 antipodal signal {+1,−1}\{+1,-1\} 的最大概似決策與錯誤率。

由圖可讀得第 (a) 小題的訊號為

g(t)=T−tT,0≤t≤T.g(t)=\frac{T-t}{T},\qquad 0\le t\le T.

解題方法

在 t=Tt=T 時，

y(T)=∫−∞∞x(τ)h(T−τ) dτ.y(T)=\int_{-\infty}^{\infty}x(\tau)h(T-\tau)\,d\tau.

因此輸出訊號部分為

go(T)=a∫−∞∞g(τ)h(T−τ) dτ.g_o(T)=a\int_{-\infty}^{\infty}g(\tau)h(T-\tau)\,d\tau.

白雜訊 w(t)w(t) 的雙邊功率頻譜密度為 N0/2N_0/2，所以輸出雜訊變異數為

E{∣wo(T)∣2}=N02∫−∞∞∣h(T−τ)∣2 dτ.E\{|w_o(T)|^2\} =\frac{N_0}{2}\int_{-\infty}^{\infty}|h(T-\tau)|^2\,d\tau.

令 u=T−τu=T-\tau，則最佳化的訊雜比為

SNR=∣∫g(τ)h(T−τ) dτ∣2N02∫∣h(T−τ)∣2 dτ.\mathrm{SNR} = \frac{ \left|\displaystyle\int g(\tau)h(T-\tau)\,d\tau\right|^2 }{ \displaystyle\frac{N_0}{2}\int |h(T-\tau)|^2\,d\tau }.

(a) 求最佳 h(t)h(t)

由匹配濾波器結果，

h(t)=γg∗(T−t),h(t)=\gamma g^*(T-t),

其中 γ\gamma 為任意非零常數。

本題的 g(t)g(t) 為實數函數，因此

h(t)=γg(T−t).h(t)=\gamma g(T-t).

代入

g(t)=T−tT,g(t)=\frac{T-t}{T},

得

h(t)=γT−(T−t)T=γtT,0≤t≤T.h(t) = \gamma\frac{T-(T-t)}{T} = \gamma\frac{t}{T}, \qquad 0\le t\le T.

所以可取

h(t)=tT,0≤t≤T\boxed{ h(t)=\frac{t}{T},\quad 0\le t\le T }

其餘時間為 00。濾波器整體乘上一個非零常數不影響訊雜比，因此 γ\gamma 可任意指定。

(b) 任意 g(t)g(t) 的最佳濾波器

令

ϕ1(τ)=g(τ),ϕ2(τ)=h∗(T−τ).\phi_1(\tau)=g(\tau),\qquad \phi_2(\tau)=h^*(T-\tau).

則

∫g(τ)h(T−τ) dτ=∫ϕ1(τ)ϕ2∗(τ) dτ.\int g(\tau)h(T-\tau)\,d\tau = \int \phi_1(\tau)\phi_2^*(\tau)\,d\tau.

由 Cauchy–Schwarz 不等式，

∣∫ϕ1(τ)ϕ2∗(τ) dτ∣2≤(∫∣ϕ1(τ)∣2 dτ)(∫∣ϕ2(τ)∣2 dτ).\left| \int \phi_1(\tau)\phi_2^*(\tau)\,d\tau \right|^2 \le \left(\int|\phi_1(\tau)|^2\,d\tau\right) \left(\int|\phi_2(\tau)|^2\,d\tau\right).

因此

∣∫g(τ)h(T−τ) dτ∣2≤(∫∣g(τ)∣2 dτ)(∫∣h(T−τ)∣2 dτ).\left| \int g(\tau)h(T-\tau)\,d\tau \right|^2 \le \left(\int|g(\tau)|^2\,d\tau\right) \left(\int|h(T-\tau)|^2\,d\tau\right).

等號成立的條件為

ϕ2(τ)=γϕ1(τ),\phi_2(\tau)=\gamma\phi_1(\tau),

亦即

h∗(T−τ)=γg(τ).h^*(T-\tau)=\gamma g(\tau).

取共軛並令 t=T−τt=T-\tau，得到最佳濾波器

h(t)=γg∗(T−t)\boxed{ h(t)=\gamma g^*(T-t) }

這就是以 TT 為取樣時刻的匹配濾波器。

若 g(t)g(t) 為實數訊號，則簡化為

h(t)=γg(T−t).\boxed{ h(t)=\gamma g(T-t) }.

此時最大輸出訊雜比為

SNRmax⁡=2N0∫−∞∞∣g(t)∣2 dt.\mathrm{SNR}_{\max} = \frac{2}{N_0} \int_{-\infty}^{\infty}|g(t)|^2\,dt.

(c) 最大概似決策與錯誤率

🔒

後續完整解題步驟與【答案】

免費註冊，享三天全站完整詳解閱覽。

免費註冊

第 4 題

台灣聯合大學系統112學年度碩士班招生考試試題
類組:電機類科目:通訊系統(通訊原理)(300E) 共5頁第4頁
4. Let p(t) be a continuous time function, and let P(f) be the Fourier transform of
p(t), defined by
P(f) = { W-|f|/W, -W≤f≤W
{ 0, f ¢ [-W,W]
where W is some constant with W > 1.
(a) (4%) Let T = 1/W. What is the discrete time function a[n] = p(nT) for n =
0,±1, ±2,...?
(b) (4%) Let H(f) be the frequency response of a time function h(t) with
H(f) = { 1, -W≤f≤W
{ |f|/(2W) - 1, W ≤ |f| ≤ 2W
{ 0, f ¢ [-2W,2W].
Let p[n] = p(nT) for n = 0, ±1, ±2,..., where T is a positive number, not yet
specified. Can you reconstruct p(t) from p[n] with h(t)? If yes, how do you
make it? (Hint: Specify the value of T yourself.)

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查兩個觀念：

  1. 三角形頻譜與 sinc⁡2\operatorname{sinc}^2 時域波形的 Fourier transform pair。
  2. 理想取樣造成頻譜週期複製，以及利用重建濾波器 H(f)H(f) 消除頻譜副本。

採用 Fourier transform 定義

P(f)=∫−∞∞p(t)e−j2πft dtP(f)=\int_{-\infty}^{\infty}p(t)e^{-j2\pi ft}\,dt

其反變換為

p(t)=∫−∞∞P(f)ej2πft df.p(t)=\int_{-\infty}^{\infty}P(f)e^{j2\pi ft}\,df.

定義 normalized sinc 函數

sinc⁡(x)=sin⁡(πx)πx.\operatorname{sinc}(x)=\frac{\sin(\pi x)}{\pi x}.

（a）求 a[n]=p(nT)a[n]=p(nT)

題目給定

P(f)={W−∣f∣W,∣f∣≤W,0,∣f∣>W.P(f)= \begin{cases} W-\dfrac{|f|}{W}, & |f|\le W,\\[6pt] 0, & |f|>W. \end{cases}

令 f=Wxf=Wx，則 df=Wdxdf=Wdx，且

P(Wx)=W(1−∣x∣),∣x∣≤1.P(Wx)=W(1-|x|),\qquad |x|\le 1.

因此

p(t)=∫−WWP(f)ej2πft df=W2∫−11(1−∣x∣)ej2πWtx dx.p(t) =\int_{-W}^{W}P(f)e^{j2\pi ft}\,df =W^2\int_{-1}^{1}(1-|x|)e^{j2\pi Wtx}\,dx.

利用三角形函數的 Fourier transform pair：

∫−11(1−∣x∣)ej2πux dx=sinc⁡2(u),\int_{-1}^{1}(1-|x|)e^{j2\pi ux}\,dx =\operatorname{sinc}^2(u),

可得

p(t)=W2sinc⁡2(Wt).p(t)=W^2\operatorname{sinc}^2(Wt).

題目指定

T=1W.T=\frac{1}{W}.

所以

a[n]=p(nT)=p(nW)=W2sinc⁡2(n).a[n]=p(nT) =p\left(\frac{n}{W}\right) =W^2\operatorname{sinc}^2(n).

當 n=0n=0 時，

sinc⁡(0)=1.\operatorname{sinc}(0)=1.

當 n=±1,±2,…n=\pm1,\pm2,\ldots 時，

sinc⁡(n)=0.\operatorname{sinc}(n)=0.

因此

a[n]={W2,n=0,0,n≠0.\boxed{ a[n]= \begin{cases} W^2, & n=0,\\ 0, & n\ne 0. \end{cases} }

亦可寫成

a[n]=W2δ[n].\boxed{a[n]=W^2\delta[n]}.

（b）能否利用 h(t)h(t) 重建 p(t)p(t)？

解題方法

以週期 TT 取樣：

ps(t)=∑n=−∞∞p(nT)δ(t−nT).p_s(t)=\sum_{n=-\infty}^{\infty}p(nT)\delta(t-nT).

取樣後的頻譜為

Ps(f)=1T∑k=−∞∞P(f−kT).P_s(f)=\frac{1}{T}\sum_{k=-\infty}^{\infty}P\left(f-\frac{k}{T}\right).

也就是原頻譜以 1T\dfrac{1}{T} 為間隔週期複製。

重建訊號若通過濾波器 H(f)H(f)，再乘上一個比例因子 TT，其頻譜為

Y(f)=TH(f)Ps(f).Y(f)=T H(f)P_s(f).
🔒

後續完整解題步驟與【答案】

免費註冊，享三天全站完整詳解閱覽。

免費註冊

第 5 題

台灣聯合大學系統112學年度碩士班招生考試試題
類組:電機類科目:通訊系統(通訊原理)(300E) 共5頁第4頁
5. (10%) Consider a direct sequence spread spectrum system with an m-sequence c of
length n and message u ∈ {-1,+1} with probability Pr(u = -1) = 0.8 and the
input signal is x = √Esuc. The received signal is
y = x + w,
where w ~ N(0, (No/2)I).
Show that the optimal receiver is of the form c¹y. Derive the η. Also, derive
the processing gain.

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查直接序列展頻（Direct Sequence Spread Spectrum, DS-SS）接收器的最佳判決，以及展頻處理增益。

已知：

  • 擴頻碼 c=[c1,…,cn]Tc=[c_1,\ldots,c_n]^T 為長度 nn 的 m-sequence，且每個 chip 為 ±1\pm1。
  • 訊息 u∈{−1,+1}u\in\{-1,+1\}。
  • 先驗機率為
P(u=−1)=0.8,P(u=+1)=0.2.P(u=-1)=0.8,\qquad P(u=+1)=0.2.
  • 傳送訊號
x=Es uc.x=\sqrt{E_s}\,u c.
  • 接收訊號
y=Es uc+w,y=\sqrt{E_s}\,u c+w,

其中

w∼N(0,N02I).w\sim\mathcal N\left(0,\frac{N_0}{2}I\right).

由於 ci∈{−1,+1}c_i\in\{-1,+1\}，因此

cTc=∑i=1nci2=n.c^Tc=\sum_{i=1}^{n}c_i^2=n.

接收器應將 yy 投影到已知擴頻碼 cc 的方向上，也就是計算相關器輸出 cTyc^Ty。

解題方法：以 MAP 最佳判決推導

由於兩種訊息 u=+1u=+1 與 u=−1u=-1 所對應的雜訊 covariance 相同，最佳接收器可使用 MAP（Maximum A Posteriori）判決：

u^=arg⁡max⁡u∈{−1,+1}P(u∣y).\hat u=\arg\max_{u\in\{-1,+1\}}P(u\mid y).

根據 Bayes 定理，等價於比較：

p(y∣u=+1)P(u=+1)≷u^=−1u^=+1p(y∣u=−1)P(u=−1).p(y\mid u=+1)P(u=+1) \mathop{\gtrless}_{\hat u=-1}^{\hat u=+1} p(y\mid u=-1)P(u=-1).

條件機率密度

當 u=+1u=+1 時，

y=Esc+w,y=\sqrt{E_s}c+w,

因此

p(y∣u=+1)∝exp⁡(−∥y−Esc∥2N0).p(y\mid u=+1) \propto \exp\left(-\frac{\|y-\sqrt{E_s}c\|^2}{N_0}\right).

當 u=−1u=-1 時，

y=−Esc+w,y=-\sqrt{E_s}c+w,

因此

p(y∣u=−1)∝exp⁡(−∥y+Esc∥2N0).p(y\mid u=-1) \propto \exp\left(-\frac{\|y+\sqrt{E_s}c\|^2}{N_0}\right).

取對數似然比：

ln⁡p(y∣u=+1)p(y∣u=−1)=∥y+Esc∥2−∥y−Esc∥2N0.\ln\frac{p(y\mid u=+1)}{p(y\mid u=-1)} = \frac{\|y+\sqrt{E_s}c\|^2-\|y-\sqrt{E_s}c\|^2}{N_0}.

展開平方項：

∥y+Esc∥2=yTy+2EscTy+EscTc,\|y+\sqrt{E_s}c\|^2 = y^Ty+2\sqrt{E_s}c^Ty+E_sc^Tc, ∥y−Esc∥2=yTy−2EscTy+EscTc.\|y-\sqrt{E_s}c\|^2 = y^Ty-2\sqrt{E_s}c^Ty+E_sc^Tc.

兩式相減後，yTyy^Ty 與 EscTcE_sc^Tc 互相抵消，得到：

ln⁡p(y∣u=+1)p(y∣u=−1)=4EsN0cTy.\ln\frac{p(y\mid u=+1)}{p(y\mid u=-1)} = \frac{4\sqrt{E_s}}{N_0}c^Ty.

因此，MAP 判決只需要使用統計量

z=cTy.z=c^Ty.

這證明最佳接收器必為「與擴頻碼 cc 做相關」的形式。

閾值 η\eta 的推導

MAP 判決條件為：

ln⁡p(y∣u=+1)p(y∣u=−1)≷u^=−1u^=+1ln⁡P(u=−1)P(u=+1).\ln\frac{p(y\mid u=+1)}{p(y\mid u=-1)} \mathop{\gtrless}_{\hat u=-1}^{\hat u=+1} \ln\frac{P(u=-1)}{P(u=+1)}.

代入前述結果：

4EsN0cTy≷u^=−1u^=+1ln⁡0.80.2.\frac{4\sqrt{E_s}}{N_0}c^Ty \mathop{\gtrless}_{\hat u=-1}^{\hat u=+1} \ln\frac{0.8}{0.2}.

整理得：

cTy≷u^=−1u^=+1η,c^Ty \mathop{\gtrless}_{\hat u=-1}^{\hat u=+1} \eta,

其中

η=N04Esln⁡P(u=−1)P(u=+1).\eta = \frac{N_0}{4\sqrt{E_s}} \ln\frac{P(u=-1)}{P(u=+1)}.

由 P(u=−1)=0.8P(u=-1)=0.8、P(u=+1)=0.2P(u=+1)=0.2：

🔒

後續完整解題步驟與【答案】

免費註冊，享三天全站完整詳解閱覽。

免費註冊

第 6 題

台灣聯合大學系統112學年度碩士班招生考試試題
類組:電機類科目:通訊系統(通訊原理)(300E) 共5頁第4頁
6. Let X be a random variable with the probability mass function [0.48, 0.26, 0.13,
0.03, 0.02, 0.04, 0.04].
(a) (7%) Construct two different Huffman codes whose sets of codeword lengths
are not the same.
(b) (7%) Compute the expected lengths of the two codes constructed in part (a).
Also, are the expected lengths smaller than the entropy H(X) (in bits)?

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查：

  1. Huffman 演算法：每次合併機率最小的兩個節點。
  2. 碼字長度與平均碼長：
    Lˉ=∑ipili\bar{L}=\sum_i p_i l_i
  3. 熵：
    H(X)=−∑ipilog⁡2piH(X)=-\sum_i p_i\log_2 p_i
  4. Huffman 碼的基本性質：
    H(X)≤LˉHuffman<H(X)+1H(X)\leq \bar{L}_{\text{Huffman}}<H(X)+1

因此，任何 Huffman 碼的平均碼長都不會小於熵。

解題方法

令七個符號依機率表示為

符號x1x2x3x4x5x6x7p(xi)0.480.260.130.030.020.040.04\begin{array}{c|ccccccc} \text{符號} & x_1&x_2&x_3&x_4&x_5&x_6&x_7\\ \hline p(x_i)&0.48&0.26&0.13&0.03&0.02&0.04&0.04 \end{array}

依機率由小到大排列：

0.02, 0.03, 0.04, 0.04, 0.13, 0.26, 0.480.02,\ 0.03,\ 0.04,\ 0.04,\ 0.13,\ 0.26,\ 0.48

Huffman 合併過程為：

0.02+0.03=0.050.02+0.03=0.05

0.04+0.04=0.080.04+0.04=0.08

0.05+0.08=0.130.05+0.08=0.13

此時有原本的 0.130.13 與新形成的 0.130.13，合併為

0.13+0.13=0.260.13+0.13=0.26

接著：

0.26+0.26=0.520.26+0.26=0.52

最後：

0.48+0.52=10.48+0.52=1

因此各符號的碼字長度固定為：

機率符號碼字長度0.48x110.26x220.13x330.04x650.04x750.03x450.02x55\begin{array}{c|c|c} \text{機率} & \text{符號} & \text{碼字長度}\\ \hline 0.48 & x_1 & 1\\ 0.26 & x_2 & 2\\ 0.13 & x_3 & 3\\ 0.04 & x_6 & 5\\ 0.04 & x_7 & 5\\ 0.03 & x_4 & 5\\ 0.02 & x_5 & 5 \end{array}

(a) Huffman 碼

依上述合併樹，可建構一組 Huffman 碼：

符號p(xi)碼字x10.480x20.2610x30.13110x40.0311100x50.0211101x60.0411110x70.0411111\begin{array}{c|c|c} \text{符號} & p(x_i)&\text{碼字}\\ \hline x_1&0.48&0\\ x_2&0.26&10\\ x_3&0.13&110\\ x_4&0.03&11100\\ x_5&0.02&11101\\ x_6&0.04&11110\\ x_7&0.04&11111 \end{array}

另一組不同的 Huffman 碼可由交換左右分支得到：

符號p(xi)碼字x10.481x20.2600x30.13010x40.0301100x50.0201101x60.0401110x70.0401111\begin{array}{c|c|c} \text{符號} & p(x_i)&\text{碼字}\\ \hline x_1&0.48&1\\ x_2&0.26&00\\ x_3&0.13&010\\ x_4&0.03&01100\\ x_5&0.02&01101\\ x_6&0.04&01110\\ x_7&0.04&01111 \end{array}

這兩組碼字不同，但其碼字長度集合皆為

🔒

後續完整解題步驟與【答案】

免費註冊，享三天全站完整詳解閱覽。

免費註冊

第 7 題

台灣聯合大學系統112學年度碩士班招生考試試題
類組:電機類科目:通訊系統(通訊原理)(300E) 共5頁第5頁
7. Let C be a binary linear code with the following parity check matrix
H =
「1 1 1 1 000
[0 1 1 0 1 1 0
[0 1 0 1 0 1 1
(a) (6%) Find a generator matrix G for C.
(b) (4%) Determine the code rate of C.
(c) (6%) Let v = [1, 0, 1, 1, 0, 0, 0] be the received signal. Compute the syndrome.
Find an error vector of weight 1 that has the same syndrome of v. Use syn-
drome decoder to decode v.

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查二元線性碼的生成矩陣、碼率與症候解碼。題目的同位檢查矩陣為

H=[111100001101100101011].H= \begin{bmatrix} 1&1&1&1&0&0&0\\ 0&1&1&0&1&1&0\\ 0&1&0&1&0&1&1 \end{bmatrix}.

所有運算均在二元有限體 GF(2)\mathrm{GF}(2) 上進行，因此加法為模 22 加法，且 1+1=01+1=0。

  • 碼字條件：列向量 cc 是合法碼字，若且唯若 HcT=0Hc^T=0。
  • 生成矩陣：對 [n,k][n,k] 線性碼，GG 是秩為 kk 的 k×nk\times n 矩陣，且滿足 HGT=0HG^T=0；訊息 uu 對應的碼字為 c=uGc=uG。
  • 碼率：R=k/nR=k/n，其中 k=n−rank⁡(H)k=n-\operatorname{rank}(H)。
  • 症候解碼：若接收向量 v=c+ev=c+e，則 s=HvT=H(c+e)T=HeT.s=Hv^T=H(c+e)^T=He^T. 因此症候只由錯誤向量決定。找到相同症候的錯誤向量 e^\hat e 後，解碼結果為 c^=v+e^\hat c=v+\hat e。

解題方法

(a) 求生成矩陣 GG

令任意碼字為 c=(x1,x2,…,x7)c=(x_1,x_2,\ldots,x_7)。由 HcT=0Hc^T=0 得

{x1+x2+x3+x4=0,x2+x3+x5+x6=0,x2+x4+x6+x7=0.\begin{cases} x_1+x_2+x_3+x_4=0,\\ x_2+x_3+x_5+x_6=0,\\ x_2+x_4+x_6+x_7=0. \end{cases}

採用自由變數法，將四個自由變數選為

x3=a,x4=b,x6=d,x7=f.x_3=a,\qquad x_4=b,\qquad x_6=d,\qquad x_7=f.

第三式先給出

x2=b+d+f.x_2=b+d+f.

代入第一式與第二式，可得

x1=x2+x3+x4=(b+d+f)+a+b=a+d+f,x5=x2+x3+x6=(b+d+f)+a+d=a+b+f.\begin{aligned} x_1&=x_2+x_3+x_4 =(b+d+f)+a+b=a+d+f,\\ x_5&=x_2+x_3+x_6 =(b+d+f)+a+d=a+b+f. \end{aligned}

因此，所有碼字均可表示成

c=(a+d+f, b+d+f, a, b, a+b+f, d, f).c=(a+d+f,\ b+d+f,\ a,\ b,\ a+b+f,\ d,\ f).

依序取 (a,b,d,f)(a,b,d,f) 為四個單位向量，即得到四個基底碼字：

c1=(1,0,1,0,1,0,0),c2=(0,1,0,1,1,0,0),c3=(1,1,0,0,0,1,0),c4=(1,1,0,0,1,0,1).\begin{aligned} c_1&=(1,0,1,0,1,0,0),\\ c_2&=(0,1,0,1,1,0,0),\\ c_3&=(1,1,0,0,0,1,0),\\ c_4&=(1,1,0,0,1,0,1). \end{aligned}

故一組生成矩陣為

G=[1010100010110011000101100101].G= \begin{bmatrix} 1&0&1&0&1&0&0\\ 0&1&0&1&1&0&0\\ 1&1&0&0&0&1&0\\ 1&1&0&0&1&0&1 \end{bmatrix}.

GG 的第 3,4,6,73,4,6,7 欄組成 I4I_4，故四列線性獨立；又各列均滿足碼字條件，因此

🔒

後續完整解題步驟與【答案】

免費註冊，享三天全站完整詳解閱覽。

免費註冊

其他考古題

臺灣聯合大學系統《通訊系統》其他年度

115 年114 年113 年111 年110 年109 年108 年

其他學校的電機系考古題

臺灣大學50成功大學154中央大學13中正大學83中山大學96暨南國際大學8臺灣科技大學4聯合大學4嘉義大學2
