112 年 國立中央大學光電科學與工程學系碩士班《電子學》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題

國立中央大學 112 學年度碩士班考試入學試題
所別: 光電類
科目: 電子學
本試題共五大題計算題,無計算過程不予計分。答案請標示單位。

  1. Following figure shows an instrumentation amplifier.
    (a) Please DERIVE the gain of this amplifier. No points are given if you provide the result without derivation process. (10%)
    (b) As R1=5 kΩR_1 = 5 \text{ k}\Omega, R2=2 kΩR_2 = 2 \text{ k}\Omega, R3=4 kΩR_3 = 4 \text{ k}\Omega, Rg=500ΩR_g = 500 \Omega, V1=4.5 VV_1 = 4.5 \text{ V} and V2=4.25 VV_2 = 4.25 \text{ V}, calculate VoV_o. (5%)

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:

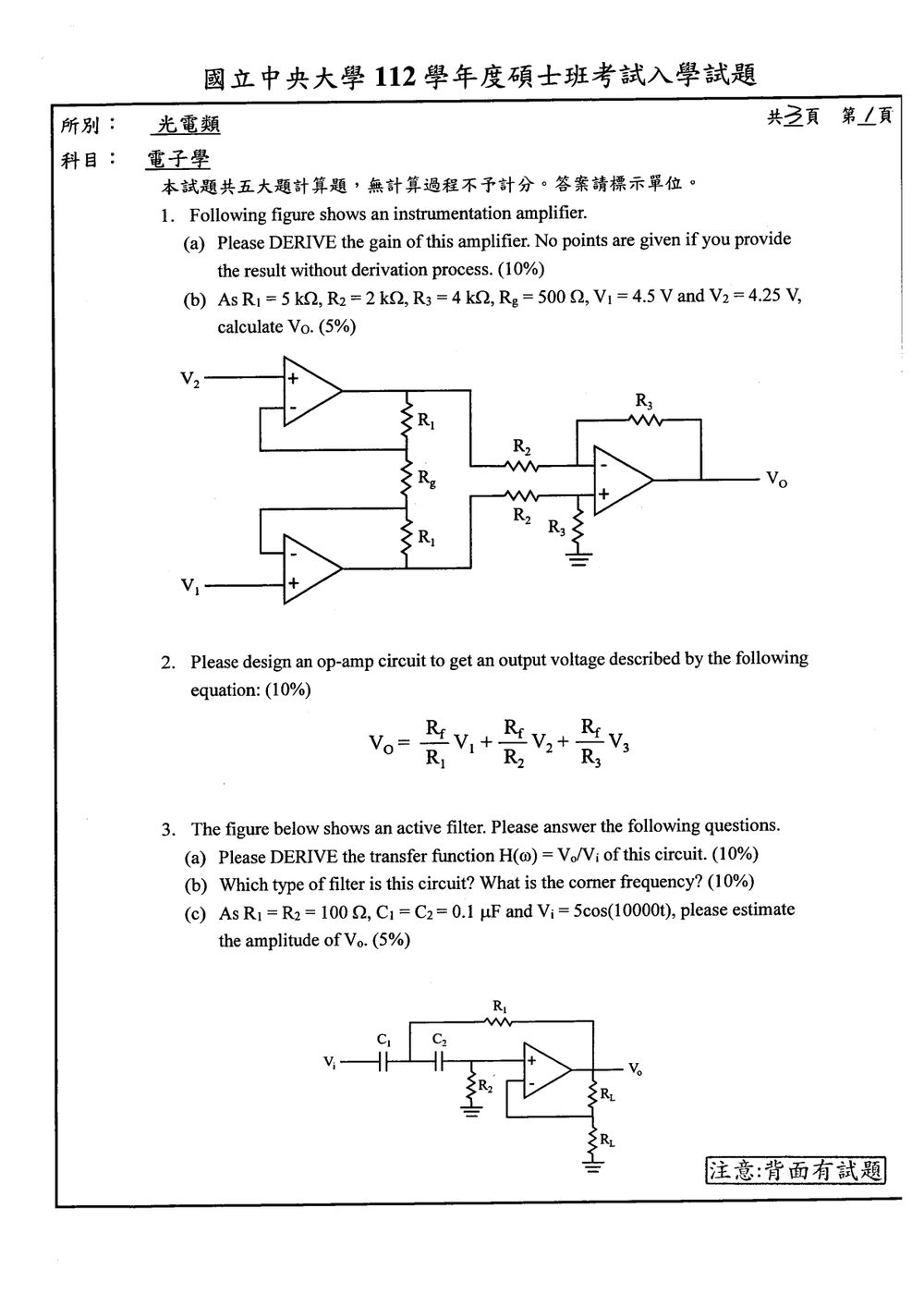

原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查三運算放大器儀表放大器(instrumentation amplifier)的差動增益推導,使用理想運算放大器的兩項特性:

  1. 虛短:V+=V−V_+=V_-
  2. 虛斷:輸入端電流為零

電路可分為兩級:

  • 前級:兩個非反相放大器,利用 RgR_g 設定差動增益。
  • 後級:差動放大器,增益由 R3R2\dfrac{R_3}{R_2} 決定。

解題方法

(a)推導整體增益

令上方運算放大器輸出為 Vo2V_{o2},下方運算放大器輸出為 Vo1V_{o1}。

由虛短特性,兩個反相端電壓分別為:

  • 上方反相端:V2V_2
  • 下方反相端:V1V_1

上方運算放大器

對上方反相端套用 KCL:

V2−Vo2R1+V2−V1Rg=0\frac{V_2-V_{o2}}{R_1}+\frac{V_2-V_1}{R_g}=0

整理得:

Vo2=V2+R1Rg(V2−V1)V_{o2} =V_2+\frac{R_1}{R_g}(V_2-V_1)

下方運算放大器

對下方反相端套用 KCL:

V1−Vo1R1+V1−V2Rg=0\frac{V_1-V_{o1}}{R_1}+\frac{V_1-V_2}{R_g}=0

整理得:

Vo1=V1+R1Rg(V1−V2)V_{o1} =V_1+\frac{R_1}{R_g}(V_1-V_2)

兩輸出之差為:

Vo2−Vo1=(V2−V1)+2R1Rg(V2−V1)=(1+2R1Rg)(V2−V1)\begin{aligned} V_{o2}-V_{o1} &=(V_2-V_1) +\frac{2R_1}{R_g}(V_2-V_1)\\ &=\left(1+\frac{2R_1}{R_g}\right)(V_2-V_1) \end{aligned}

後級差動放大器

後級電阻比例相同,故其差動增益為:

R3R2\frac{R_3}{R_2}

依照圖中輸入極性,後級輸出為:

Vo=R3R2(Vo1−Vo2)V_o=\frac{R_3}{R_2}(V_{o1}-V_{o2})

代入前級結果:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題

  1. Please design an op-amp circuit to get an output voltage described by the following equation: (10%)
    Vo=RfR1V1+RfR2V2+RfR3V3V_o = \frac{R_f}{R_1} V_1 + \frac{R_f}{R_2} V_2 + \frac{R_f}{R_3} V_3

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查運算放大器的反相加法器(inverting summing amplifier):

  • 理想運算放大器在負回授且線性工作時,具有虛短路:
    V−=V+V_- = V_+
  • 若非反相端接地,則
    V−≈0V_- \approx 0
    此節點稱為虛地。
  • 由於運算放大器輸入端電流近似為零,可利用反相端的 KCL 寫出輸出電壓。

單級反相加法器會產生負號,而題目要求三個輸入項皆為正號,因此採用兩級電路:

  1. 第一級:反相加法器,產生負的加權總和。
  2. 第二級:單位增益反相器,再將整體符號反轉。

解題方法

設第一級輸出為 VxV_x。

第一級電路配置如下:

  • V1V_1 經由 R1R_1 接至反相端。
  • V2V_2 經由 R2R_2 接至反相端。
  • V3V_3 經由 R3R_3 接至反相端。
  • 回授電阻為 RfR_f,由第一級輸出 VxV_x 接回反相端。
  • 第一級非反相端接地。

第一級反相端為虛地,因此套用 KCL:

V1R1+V2R2+V3R3=−VxRf\frac{V_1}{R_1}+\frac{V_2}{R_2}+\frac{V_3}{R_3} = \frac{-V_x}{R_f}

整理得:

Vx=−(RfR1V1+RfR2V2+RfR3V3)V_x = -\left( \frac{R_f}{R_1}V_1+ \frac{R_f}{R_2}V_2+ \frac{R_f}{R_3}V_3 \right)

第二級採用單位增益反相器:

  • VxV_x 經由電阻 RR 接至第二級反相端。
  • 第二級回授電阻也取為 RR。
  • 第二級非反相端接地。

因此第二級輸出為:

Vo=−RRVx=−VxV_o=-\frac{R}{R}V_x=-V_x

代入第一級結果:

Vo=RfR1V1+RfR2V2+RfR3V3V_o = \frac{R_f}{R_1}V_1+ \frac{R_f}{R_2}V_2+ \frac{R_f}{R_3}V_3

恰好符合題目要求。

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題

  1. The figure below shows an active filter. Please answer the following questions.
    (a) Please DERIVE the transfer function H(ω)=Vo/ViH(\omega) = V_o/V_i of this circuit. (10%)
    (b) Which type of filter is this circuit? What is the corner frequency? (10%)
    (c) As R1=R2=100ΩR_1 = R_2 = 100 \Omega, C1=C2=0.1μFC_1 = C_2 = 0.1 \mu\text{F} and Vi=5cos⁡(10000t)V_i = 5\cos(10000t), please estimate the amplitude of VoV_o. (5%)

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題是二階 Sallen–Key 主動高通濾波器,使用以下觀念:

  • 理想運算放大器輸入電流為零。
  • 負回授下,運算放大器兩輸入端電壓相等。
  • 右側兩個相等的 RLR_L 形成非反相放大器,因此
    K=1+RLRL=2.K=1+\frac{R_L}{R_L}=2.
  • 電容阻抗為
    ZC=1sC,s=jω.Z_C=\frac{1}{sC},\qquad s=j\omega.

設 VxV_x 為兩個電容中間節點電壓,VpV_p 為運算放大器正輸入端電壓,則 Vo=KVpV_o=K V_p。

(a) 轉移函數推導

在 VpV_p 節點寫 KCL:

sC2(Vp−Vx)+VpR2=0sC_2(V_p-V_x)+\frac{V_p}{R_2}=0

因此

Vx=Vp(1+1sR2C2).V_x=V_p\left(1+\frac{1}{sR_2C_2}\right).

在 VxV_x 節點寫 KCL:

sC1(Vx−Vi)+sC2(Vx−Vp)+Vx−VoR1=0.sC_1(V_x-V_i)+sC_2(V_x-V_p)+\frac{V_x-V_o}{R_1}=0.

代入

Vo=KVpV_o=K V_p

與

Vx=Vp(1+1sR2C2),V_x=V_p\left(1+\frac{1}{sR_2C_2}\right),

整理可得

VoVi=Ks2R1R2C1C2s2R1R2C1C2+s[R1C1+R1C2+(1−K)R2C2]+1.\frac{V_o}{V_i} = \frac{K s^2 R_1R_2C_1C_2} {s^2R_1R_2C_1C_2 +s\left[R_1C_1+R_1C_2+(1-K)R_2C_2\right]+1}.

本題 K=2K=2,故

H(s)=VoVi=2s2R1R2C1C2s2R1R2C1C2+s(R1C1+R1C2−R2C2)+1\boxed{ H(s)=\frac{V_o}{V_i} = \frac{2s^2R_1R_2C_1C_2} {s^2R_1R_2C_1C_2+s\left(R_1C_1+R_1C_2-R_2C_2\right)+1} }

若圖中 R1=R2=RR_1=R_2=R、C1=C2=CC_1=C_2=C,則

H(s)=2(sRC)2(sRC)2+sRC+1\boxed{ H(s)=\frac{2(sRC)^2}{(sRC)^2+sRC+1} }

令 s=jωs=j\omega:

H(jω)=−2(ωRC)21−(ωRC)2+jωRC\boxed{ H(j\omega)= \frac{-2(\omega RC)^2} {1-(\omega RC)^2+j\omega RC} }

(b) 濾波器種類與角頻率

當 ω→0\omega\to 0 時,電容近似開路,故 Vo→0V_o\to 0。

當 ω→∞\omega\to\infty 時,電容近似短路,故

∣H(jω)∣→2.\left|H(j\omega)\right|\to 2.

因此本電路是二階高通濾波器,通帶增益為 22。

由分母可得特徵角頻率:

ωc=1R1R2C1C2.\omega_c=\frac{1}{\sqrt{R_1R_2C_1C_2}}.

在本題元件相等時:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題

國立中央大學 112 學年度碩士班考試入學試題
所別: 光電類
科目: 電子學
4. For the following circuit, n-MOSFET Q1~Q4 works as a MOS differential pair with active load while Q5 and Q6 work as a current mirror. These transistors are identical with Vt=1 VV_t = 1 \text{ V}, kn=μnCox(W/L)=1 mA/V2k_n = \mu_n C_{ox} (W/L) = 1 \text{ mA/V}^2, VA=100 VV_A = 100 \text{ V}, the conducting current at RREF=2 mAR_{REF} = 2 \text{ mA}, and VDD=VSS=5 VV_{DD} = V_{SS} = 5 \text{ V}.
(a) Please find the corresponding RREFR_{REF}. (5%)
(b) If a common-mode signal Vicm=1 mVV_{icm}=1 \text{ mV} is applied to both VG1V_{G1} and VG2V_{G2}, how much small-signal current is induced through Q6? If a 10 kΩ10 \text{ k}\Omega is connected to the load, how much small-signal current is through the load? Assume all the MOSFETs are in the saturation regime and perfectly matched. The channel length modulation of the differential pair can be ignored. (10%)
(c) Please find the output resistance (at vov_o). (5%)
(d) How about the gain (AvA_v) at the output with a 10 kΩ10 \text{ k}\Omega load? (5%)

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:

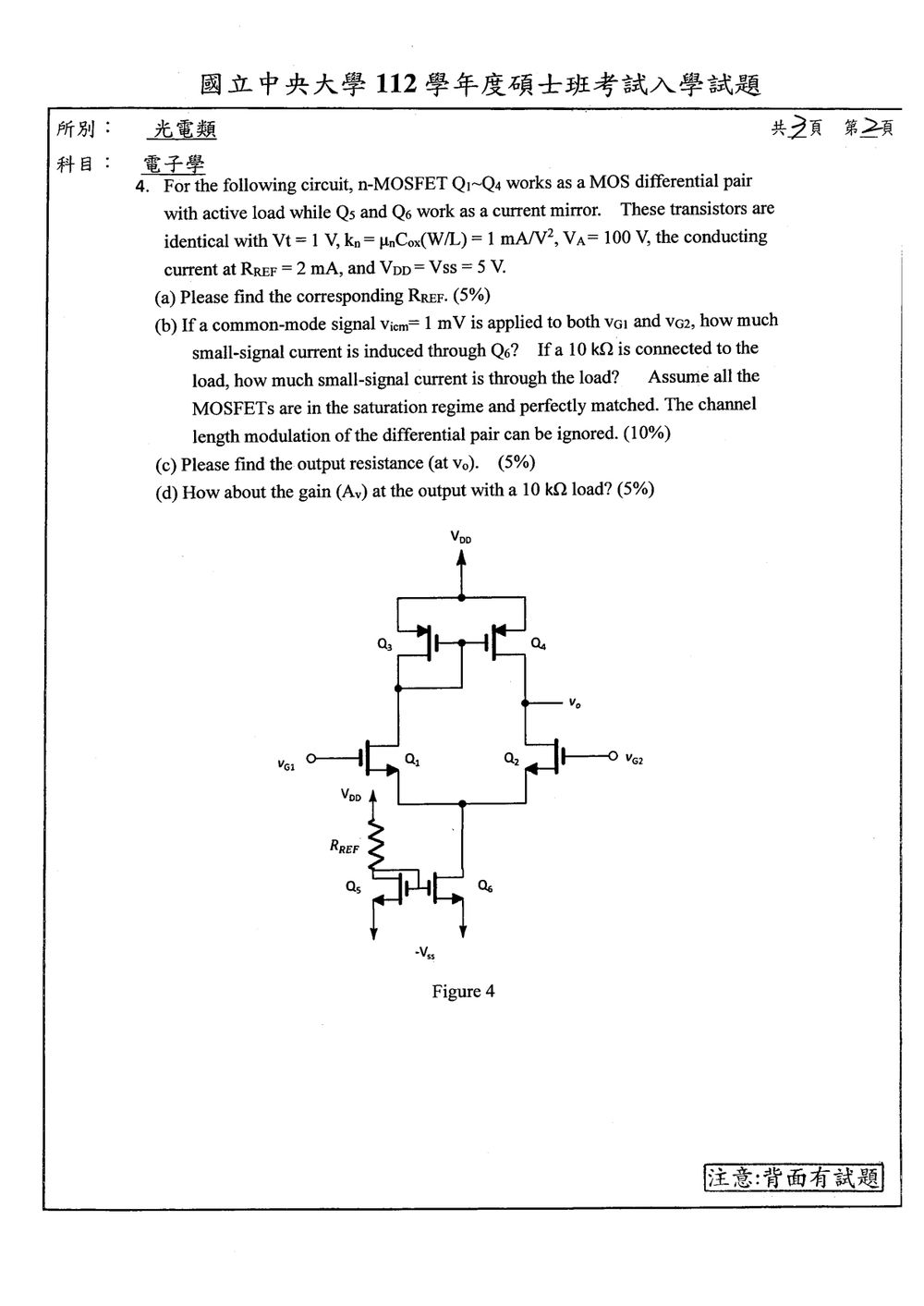

原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查:

  • MOSFET 飽和區電流公式
    ID=12knVOV2,VOV=VGS−VtI_D=\frac{1}{2}k_nV_{OV}^2,\qquad V_{OV}=V_{GS}-V_t
  • MOSFET 小訊號參數
    gm=2IDVOV=2knIDg_m=\frac{2I_D}{V_{OV}}=\sqrt{2k_nI_D}
    ro=VAIDr_o=\frac{V_A}{I_D}
  • 差動對的共模訊號分析
  • 電流鏡的電流追蹤與共模抑制
  • 主動負載差動放大器的輸出電阻與電壓增益

靜態時尾端電流為 2 mA2\text{ mA},因此匹配的差動對平均分流為

ID1=ID2=1 mAI_{D1}=I_{D2}=1\text{ mA}

(a) 求 RREFR_{REF}

參考支路 Q5Q_5 的導通電流為 2 mA2\text{ mA},且

kn=1 mA/V2,Vt=1 Vk_n=1\text{ mA/V}^2,\qquad V_t=1\text{ V}

因此

2=12(1)VOV522=\frac{1}{2}(1)V_{OV5}^2

得到

VOV5=2 VV_{OV5}=2\text{ V}

所以

VGS5=Vt+VOV5=1+2=3 VV_{GS5}=V_t+V_{OV5}=1+2=3\text{ V}

Q5Q_5 的 source 接於 −VSS=−5 V-V_{SS}=-5\text{ V},故其 gate voltage 為

VG5=−5+3=−2 VV_{G5}=-5+3=-2\text{ V}

RREFR_{REF} 兩端電壓為

VRREF=VDD−VG5=5−(−2)=7 VV_{R_{REF}}=V_{DD}-V_{G5}=5-(-2)=7\text{ V}

因此

RREF=7 V2 mA=3.5 kΩR_{REF}=\frac{7\text{ V}}{2\text{ mA}} =3.5\text{ k}\Omega

(b) 共模訊號造成的 Q6Q_6 電流與負載電流

Q6Q_6 的小訊號參數

Q6Q_6 的靜態電流為 2 mA2\text{ mA},因此

VOV6=2 VV_{OV6}=2\text{ V} gm1=gm2=2knID=2(1)(1)=1.414 mSg_{m1}=g_{m2} =\sqrt{2k_nI_D} =\sqrt{2(1)(1)} =1.414\text{ mS}

尾端電流源 Q6Q_6 的輸出電阻為

ro6=VAID6=1002 mA=50 kΩr_{o6}=\frac{V_A}{I_{D6}} =\frac{100}{2\text{ mA}} =50\text{ k}\Omega

令差動對共同 source node 的小訊號電壓為 vsv_s。兩支輸入皆為 vicmv_{icm} 時,兩支 MOS 的總小訊號電流為

i6=2gm(vicm−vs)i_6=2g_m(v_{icm}-v_s)

另一方面,Q6Q_6 的 gate 為小訊號接地,因此

i6=vsro6i_6=\frac{v_s}{r_{o6}}

聯立可得

2gm(vicm−vs)=vsro62g_m(v_{icm}-v_s)=\frac{v_s}{r_{o6}}

因此

i6=2gm1+2gmro6vicmi_6 = \frac{2g_m}{1+2g_mr_{o6}}v_{icm}

代入數值:

i6=2(1.414 mS)1+2(1.414 mS)(50 kΩ)(1 mV)i_6= \frac{2(1.414\text{ mS})} {1+2(1.414\text{ mS})(50\text{ k}\Omega)} (1\text{ mV}) i6≈19.9 nA\boxed{i_6\approx 19.9\text{ nA}}

兩支差動對晶體管各自的電流變化為

ΔiD1=ΔiD2=i62≈9.93 nA\Delta i_{D1}=\Delta i_{D2}=\frac{i_6}{2} \approx 9.93\text{ nA}

負載電流

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 5 題

國立中央大學 112 學年度碩士班考試入學試題
所別: 光電類
科目: 電子學
5. A BJT transistor is connected to the cascode MOS current mirror as shown below. Assume all MOSFETs are matched. The current conducted by BJT is followed by the exponential relationship VBE=VT×ln⁡(I/IS)V_{BE}=V_T \times \ln(I/I_S) and VBE=0.7VV_{BE}=0.7V at I=1mAI = 1mA. Please evaluate the following at room temperature (VT=25mVV_T=25mV):
(a) If the conducting current I=0.1 mAI = 0.1 \text{ mA}, please find the resistance RrefR_{ref}? (5%)
(b) If the kn=μnCox(W/L)=0.2 mA/V2k_n=\mu_n C_{ox}(W/L) = 0.2 \text{ mA/V}^2 and VI=1 VV_I = 1 \text{ V} for all the MOSFETs, please find the corresponding V1V_1 and V2V_2. (10%)
(c) Followed by (b), please find transconductance gmg_m of M4 and the resistance RoutR_{out} at the drain port of MOSFET M4. Assume the channel length modulation induced resistance ro=20 kΩr_o=20 \text{ k}\Omega. (10%)

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:

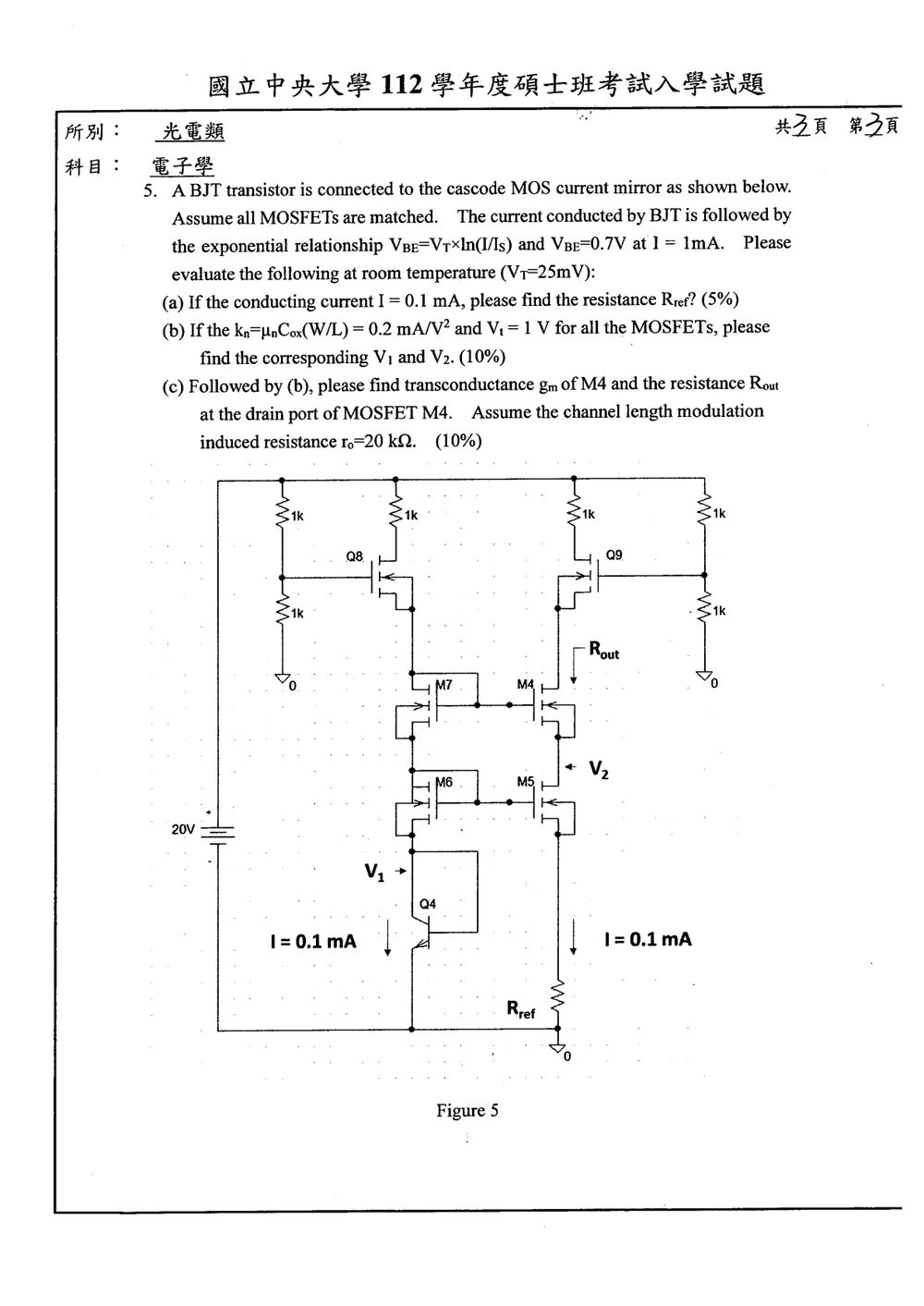

原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題結合:

  1. BJT 的指數電流—電壓關係。
  2. MOSFET 飽和區公式與閘源電壓:
    ID=12kn(VGS−Vt)2I_D=\frac{1}{2}k_n(V_{GS}-V_t)^2
  3. Cascode current mirror 的電壓偏壓與輸出電阻。

已知所有 MOSFET 匹配,故各管的 VGSV_{GS} 與 gmg_m 可由相同的汲極電流求得。


(a) 求 RrefR_{ref}

已知 BJT 在 I=1 mAI=1\text{ mA} 時:

VBE=0.7 VV_{BE}=0.7\text{ V}

當電流降為 0.1 mA0.1\text{ mA} 時:

VBE=0.7+VTln⁡(0.11)V_{BE}=0.7+V_T\ln\left(\frac{0.1}{1}\right)

代入 VT=25 mVV_T=25\text{ mV}:

VBE=0.7+25 mV⋅ln⁡(0.1)V_{BE}=0.7+25\text{ mV}\cdot\ln(0.1) VBE=0.7−0.05756=0.6424 VV_{BE}=0.7-0.05756=0.6424\text{ V}

圖中 Q4Q4 為二極體接法,因此:

V1=VBE=0.6424 VV_1=V_{BE}=0.6424\text{ V}

由電路的 cascode 偏壓關係,M5M5 的閘極電壓為:

VG5=V1+VGS=0.6424+2=2.6424 VV_{G5}=V_1+V_{GS}=0.6424+2=2.6424\text{ V}

因此 M5M5 的源極電壓為:

VS5=VG5−VGS=0.6424 VV_{S5}=V_{G5}-V_{GS}=0.6424\text{ V}

此電壓即為 RrefR_{ref} 上端電壓,所以:

Rref=VS5I=0.6424 V0.1 mAR_{ref}=\frac{V_{S5}}{I} =\frac{0.6424\text{ V}}{0.1\text{ mA}} Rref=6.424 kΩ\boxed{R_{ref}=6.424\text{ k}\Omega}

(b) 求 V1V_1 與 V2V_2

先求 MOSFET 的 VGSV_{GS}

由:

ID=12kn(VGS−Vt)2I_D=\frac{1}{2}k_n(V_{GS}-V_t)^2

代入:

0.1=12(0.2)(VGS−1)20.1=\frac{1}{2}(0.2)(V_{GS}-1)^2

其中電流單位為 mA\text{mA},因此:

(VGS−1)2=1(V_{GS}-1)^2=1

取導通時的正值:

VGS−Vt=1 VV_{GS}-V_t=1\text{ V} VGS=2 V\boxed{V_{GS}=2\text{ V}}

求 V1V_1

Q4Q4 的 VBEV_{BE} 即為 V1V_1:

V1=0.6424 V\boxed{V_1=0.6424\text{ V}}

求 V2V_2

M6M6 與 M5M5 的閘極相連,其閘極電壓為:

VG=V1+VGS=0.6424+2=2.6424 VV_G=V_1+V_{GS}=0.6424+2=2.6424\text{ V}

上方 cascode 管 M7M7 與 M4M4 的閘極電壓再高一個 VGSV_{GS},因此:

VG4=2.6424+2=4.6424 VV_{G4}=2.6424+2=4.6424\text{ V}

M4M4 的源極就是圖中的 V2V_2,故:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊
