109 年 國立中山大學材料與光電科學系碩士班丙組《材料科學》

本題主要在探討兩種常見的固態擴散機制：間隙擴散 (interstitial diffusion) 與取代擴散 (substitutional diffusion)。

核心觀念：
固態材料中的擴散是指原子在晶體結構中移動的過程。這種移動可以透過不同的機制發生，其中間隙擴散和取代擴散是最基本的兩種。

詳解：

1. 間隙擴散 (Interstitial Diffusion):

   • 定義: 此種擴散機制涉及原子從一個晶格間隙位置移動到另一個相鄰的晶格間隙位置。
   • 原子特性: 通常發生在尺寸較小的原子（如 C, N, O, H）在金屬晶格中擴散時。這些小原子可以嵌入到大原子形成的晶格空隙中。
   • 移動方式: 原子直接穿過間隙，不需要取代母體原子。
   • 速度: 相較於取代擴散，間隙擴散通常較快，因為所需的活化能較低。間隙原子移動時，周圍的母體原子受到的擾動較小。
   • 範例: 碳在鐵中的擴散，氫在金屬中的擴散。

2. 取代擴散 (Substitutional Diffusion):

   • 定義: 此種擴散機制涉及原子從一個取代位置移動到另一個取代位置。
   • 原子特性: 通常發生在擴散原子與母體原子尺寸相似，且能夠取代母體原子在晶格中的位置時。
   • 移動方式: 原子需要先克服一個活化能，使其暫時脫離原來的晶格點位，並移動到一個鄰近的空位 (vacancy) 上，然後佔據該空位，完成一次取代擴散。這個過程需要母體晶格中存在空位。
   • 速度: 相較於間隙擴散，取代擴散通常較慢，因為需要較高的活化能來克服原子脫離晶格點位和移動到空位的障礙。其速率也受空位濃度的影響。
   • 範例: 銅在鎳中的擴散，鋅在銅中的擴散，合金中的元素擴散。

比較總結：

| 特性 | 間隙擴散 (Interstitial Diffusion) | 取代擴散 (Substitutional Diffusion) |

本題在探討裂紋 (crack) 在材料力學中的穩定性 (stability) 與不穩定性 (instability) 的意義。這與斷裂力學 (fracture mechanics) 的概念密切相關。

核心觀念：
裂紋的穩定性是指在施加外力或應力時，裂紋是否會持續擴展。穩定裂紋在應力移除後會停止擴展，而不穩定裂紋則可能在達到某個臨界條件後，即便應力不再增加，也會快速、災難性地擴展。

詳解：

(a) Stable Crack (穩定裂紋):

• 意義: 當一個裂紋被稱為「穩定」時，表示在施加應力時，裂紋的擴展需要持續增加的能量輸入。如果外加應力移除，裂紋的擴展就會停止。即使在應力持續增加的情況下，穩定裂紋的擴展速率通常是漸進的，並且可以被觀察和控制。
• 斷裂力學觀點: 在斷裂力學中，這可以對應於裂紋擴展的能量釋放率 ($G$) 小於或等於斷裂阻力 ($R$) 的情況 ($G \le R$)。裂紋擴展需要能量來克服材料的斷裂韌性，若能量釋放率不足以持續克服阻力，裂紋就會停止擴展。

本題要求解釋七個材料科學領域中的重要名詞，涵蓋材料的力學行為、電子特性、斷裂機制、陶瓷材料、相變以及金屬合金的相圖應用。

核心觀念：
理解這些名詞的定義、原理及其在材料科學中的應用。

詳解：

(a) Fatigue Limit (疲勞極限):

• 定義: 疲勞極限是指在某一應力水準下，材料能夠承受無限多次應力循環而不發生斷裂的最高應力值。換句話說，如果施加的應力循環幅度低於疲勞極限，材料理論上可以無限期地使用而不會因疲勞而損壞。
• 適用材料: 並非所有材料都有明確的疲勞極限。鋼鐵材料通常具有疲勞極限，而鋁合金等非鐵金屬則通常只有疲勞強度 (fatigue strength)，意指在特定循環次數下的斷裂強度。
• 重要性: 在設計承受週期性載荷的結構和零件時，疲勞極限是一個關鍵的設計參數。

(b) Extrinsic Semiconductor (外延半導體 / 摻雜半導體):

• 定義: 外延半導體是指在純淨的本質半導體 (intrinsic semiconductor) 中，人為地掺雜 (dope) 了少量雜質原子後形成的半導體。這些雜質會改變半導體的導電特性。
• 種類:
  • N型半導體: 在本質半導體中加入價電子數比半導體元素多一個的雜質原子 (如 III-V 族元素加入 IV 族元素，或 IV 族元素加入 V 族元素)，產生多餘的自由電子作為載子。
  • P型半導體: 在本質半導體中加入價電子數比半導體元素少一個的雜質原子 (如 III-V 族元素加入 II 族元素，或 IV 族元素加入 III 族元素)，產生空穴 (hole) 作為載子。
• 重要性: 絕大多數的半導體元件 (如電晶體、二極體) 都是基於外延半導體製成的。

(c) Cup-and-Cone Fracture Surface (杯錐狀斷口):

• 定義: 杯錐狀斷口是延性斷裂 (ductile fracture) 在拉伸載荷下常見的一種斷口形貌。它通常出現在斷裂表面的中心區域（相對平坦、纖維狀）和邊緣區域（傾斜、韌窩狀）之間。
• 形成機制:
  • 中心區域: 在裂紋擴展初期，中心區域的斷裂可能較為脆性或準解理，形成相對平坦的斷口，常帶有纖維狀的紋理 (fibrous fracture)。
  • 邊緣區域: 隨著裂紋向外擴展，材料在邊緣區域承受剪應力，並伴隨顯著的塑性變形，形成大量的韌窩 (dimples)。這些韌窩在三維空間上呈現杯狀和錐狀的結構，因此稱為杯錐狀斷口。
• 判斷: 杯錐狀斷口是材料延性斷裂的明確指標。

(d) Partially Stabilized Zirconia (PSZ, 部分穩定氧化鋯):

• 定義: PSZ 是一種先進陶瓷材料，其主要成分是氧化鋯 ($ZrO_2$)。純氧化鋯在不同溫度下存在三種晶型：單斜晶 (monoclinic)、四方晶 (tetragonal) 和立方晶 (cubic)。四方晶相在室溫下是不穩定的，容易轉變為體積較小的單斜晶相，並伴隨應力釋放，導致裂紋擴展。
• 穩定化: 為了獲得高韌性的材料，人們會透過掺雜氧化鎂 (MgO)、氧化釔 (Y$_2$O$_3$) 或氧化鈣 (CaO) 等穩定劑，將四方晶相或立方晶相穩定在室溫下。
• 韌性機制 (相變增韌, T-M toughening): 當裂紋尖端產生高應力時，不穩定的四方晶相會轉變為單斜晶相。這個相變過程伴隨著體積膨脹，會在裂紋尖端產生壓縮應力，從而抑制裂紋的擴展，提高材料的斷裂韌性。

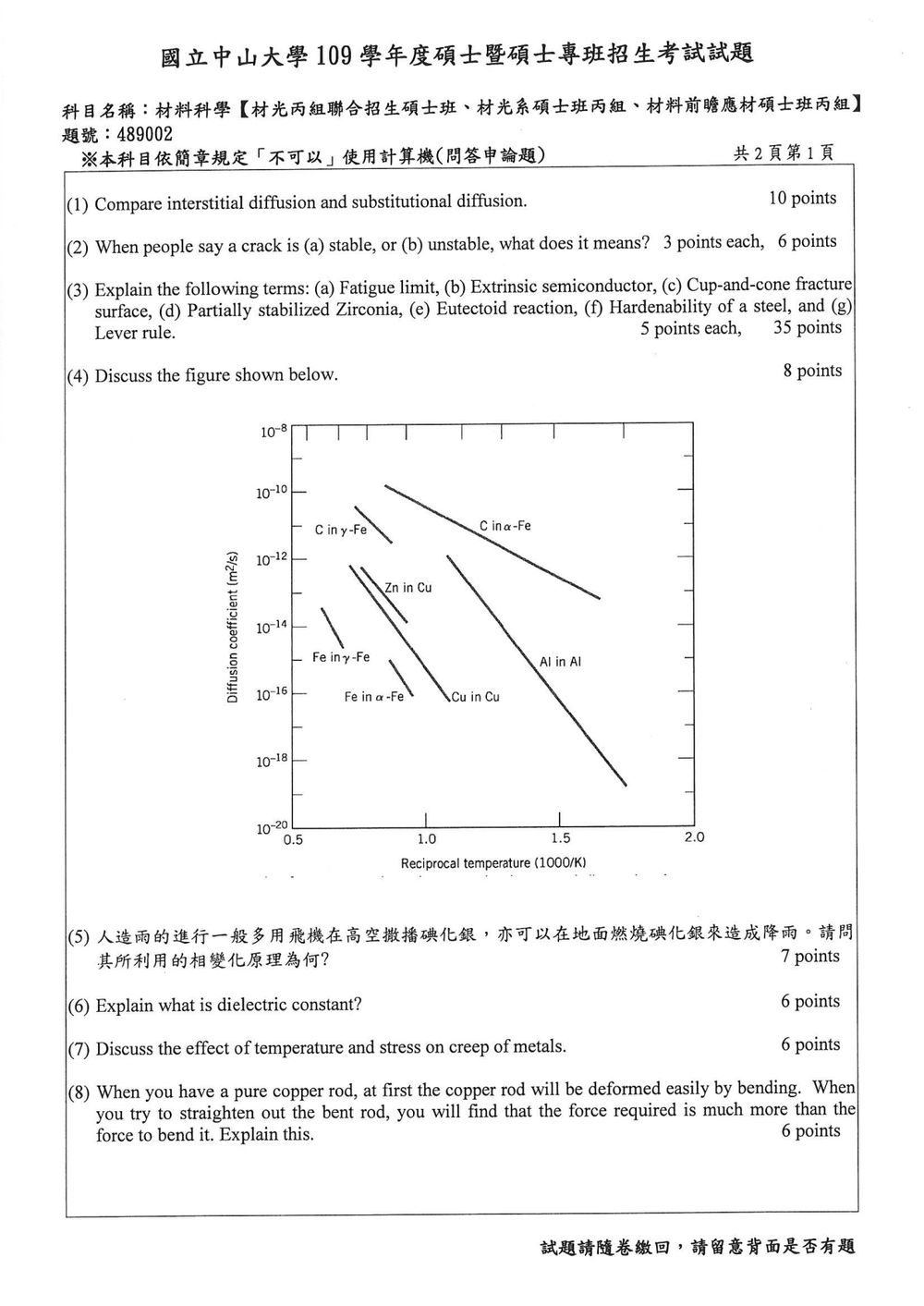

本題要求討論提供的圖表。圖表是一個以「Reciprocal temperature (1000/K)」為橫軸，以「Diffusion coefficient (m²/s)」為縱軸的對數圖。圖上標示了多條直線，代表不同元素在不同金屬基體中的擴散係數隨溫度的變化。

核心觀念：
圖表呈現的是擴散係數與溫度的關係，這通常可以用 Arrhenius 方程式來描述。圖中的斜率和截距分別與擴散的活化能和指數前因子有關。

詳解：

1. 圖表內容與 Arrhenius 方程式：
   該圖表是擴散係數 ($D$) 與絕對溫度倒數 ($1/T$) 之間的關係圖，通常稱為 Arrhenius 曲線。擴散係數的溫度依賴性可以用 Arrhenius 方程式表示：
   $D = D_0 \exp\left(-\frac{Q_d}{RT}\right)$
   其中：

   • $D$ 是擴散係數 (m²/s)。
   • $D_0$ 是指數前因子 (pre-exponential factor)，是一個與擴散機制和材料相關的常數。
   • $Q_d$ 是擴散活化能 (activation energy for diffusion)，單位通常是 J/mol 或 eV/atom。
   • $R$ 是氣體常數 (8.314 J/mol·K)。
   • $T$ 是絕對溫度 (K)。

   將上式取對數，可以得到：
   $\ln D = \ln D_0 - \frac{Q_d}{RT}$
   或者，若以 $1000/T$ 為橫軸，則：
   $\log_{10} D = \log_{10} D_0 - \frac{Q_d}{2.303RT}$
   圖中的縱軸是 $\log_{10} D$，橫軸是 $1000/T$，因此圖中的每一條直線代表一組特定的擴散體系，其斜率為 $-\frac{Q_d}{2.303R}$，截距為 $\log_{10} D_0$。

2. 圖中各數據點的意義：
   圖中標示了多個擴散體系，例如：

   • C in $\gamma$-Fe (碳在 $\gamma$-鐵中的擴散)
   • C in $\alpha$-Fe (碳在 $\alpha$-鐵中的擴散)
   • Zn in Cu (鋅在銅中的擴散)
   • Fe in $\gamma$-Fe (鐵在 $\gamma$-鐵中的擴散)
   • Al in Al (鋁在鋁中的自擴散)
   • Fe in $\alpha$-Fe (鐵在 $\alpha$-鐵中的自擴散)
   • Cu in Cu (銅在銅中的自擴散)

本題探討人造雨中碘化銀 (Silver Iodide, AgI) 的應用，詢問其所利用的相變化原理。

核心觀念：
人造雨的關鍵在於提供雲中的過冷水滴 (supercooled water droplets) 或水蒸氣凝結成冰晶的「凝結核」或「冰核」。碘化銀因其晶體結構與冰相似，能有效地作為冰核。

詳解：

人造雨利用碘化銀 (AgI) 作為催化劑，其原理是基於碘化銀的晶體結構與冰晶的結構非常相似，可以有效地促進雲中的水滴或水蒸氣形成冰晶。

1. 碘化銀 (AgI) 的晶體結構：
   碘化銀在不同的溫度下存在不同的晶型。在人造雨常用的溫度範圍（通常低於 0°C），碘化銀主要以兩種形式存在：

   • 六方晶系 (Hexagonal, Wurtzite structure): 在溫度低於約 135°C 時穩定。
   • 立方晶系 (Cubic, Zinc blende structure): 在溫度介於約 135°C 至 419°C 時穩定。
   • 高溫相: 還有其他高溫相。

   關鍵在於，六方晶系的碘化銀 (AgI) 的晶格常數與冰的六方晶系結構 (hexagonal ice, Ice Ih) 非常接近。例如，六方晶系 AgI 的 a=4.57 Å, c=7.51 Å；而六方冰的 a=4.52 Å, c=7.37 Å。這種結構上的相似性使得 AgI 能夠作為一個非常好的「冰核」(ice nucleus)。

2. 作為冰核 (Ice Nucleation):

   • 在雲層中，即使溫度低於 0°C，水滴也可能保持液態（稱為過冷水滴）。

本題要求解釋介電常數 (dielectric constant) 的定義。

核心觀念：
介電常數是衡量物質在電場中極化能力的物理量，它影響電場在介電材料中的傳播。

詳解：

介電常數 (Dielectric Constant)，又稱為相對電容率 (Relative Permittivity)，符號為 $\epsilon_r$ 或 $\kappa$。

1. 定義：
   介電常數是衡量一種介電材料（絕緣材料）在電場作用下，其內部電場強度相較於真空（或空氣）中電場強度的衰減程度。更精確地說，它是材料的電容與相同幾何尺寸的真空電容器電容之比。
   $\epsilon_r = \frac{C}{C_0}$
   其中：

   • $C$ 是在相同幾何條件下，使用該介電材料作為絕緣體的電容器的電容。
   • $C_0$ 是在相同幾何條件下，使用真空作為絕緣體的電容器的電容。

   另一種定義方式是基於電位移向量 ($D$) 和電場強度 ($E$) 的關係：
   $D = \epsilon E = \epsilon_0 \epsilon_r E$
   其中：

   • $D$ 是電位移向量。
   • $E$ 是電場強度。
   • $\epsilon$ 是材料的絕對電容率 (absolute permittivity)，$\epsilon = \epsilon_0 \epsilon_r$。

本題要求討論溫度和應力對金屬蠕變 (creep) 的影響。

核心觀念：
蠕變是材料在持續的應力作用下，隨時間發生的緩慢塑性變形。溫度和應力是影響蠕變速率的兩個最關鍵因素。

詳解：

蠕變是指材料在恆定應力（通常低於其屈服強度）下，隨時間發生的永久性形變。這種現象在高温或長期承受應力的情況下尤為顯著。

1. 溫度對蠕變的影響：
   • 顯著增加蠕變速率： 溫度是影響蠕變最主要的因素之一。隨著溫度的升高，金屬原子的熱振動增強，擴散速率加快，晶界滑移 (grain boundary sliding) 也更容易發生。這些微觀機制都促進了蠕變的發生。
   • Arrhenius 關係： 蠕變速率通常與溫度呈指數關係，可以用 Arrhenius 方程式來近似描述，類似於擴散的 Arrhenius 方程式：
     $\dot{\epsilon}_{creep} \propto \exp\left(-\frac{Q_{creep}}{RT}\right)$
     其中 $\dot{\epsilon}_{creep}$ 是蠕變速率，$Q_{creep}$ 是蠕變的活化能，$R$ 是氣體常數，$T$ 是絕對溫度。這表明溫度升高會顯著增加蠕變速率。
   • 蠕變機制轉變： 在不同溫度範圍，主導蠕變的機制可能不同。例如，在較低溫度下，位錯滑移 (dislocation slip) 可能是主導；在中等溫度下，空位擴散 (Nabarro-Herring creep) 或晶界擴散 (Coble creep) 變得重要；在高溫下，晶界滑移 (grain boundary sliding) 成為主要機制。
   • 熔點比例： 蠕變通常在材料的絕對熔點 (T$_m$) 的一定比例以上才變得顯著。一般認為，當溫度超過材料熔點的 0.4 倍以上時，蠕變開始變得重要；超過 0.6 倍時，蠕變效應非常顯著。

本題探討純銅桿彎曲後再試圖將其恢復原狀時，所需回復力矩遠大於初始彎曲力矩的現象。這與材料的塑性變形和加工硬化 (work hardening) 有關。

核心觀念：
材料在塑性變形過程中，其強度會增加，這種現象稱為加工硬化或應變硬化 (strain hardening)。

詳解：

當我們彎曲一個純銅桿時，如果彎曲的程度超過了銅的屈服強度 (yield strength)，材料就會發生塑性變形。在塑性變形過程中，材料會經歷加工硬化。

1. 初始彎曲 (Bending)：

   • 當施加彎曲力矩時，銅桿的一側受到拉伸應力，另一側受到壓縮應力。
   • 當應力超過銅的屈服強度時，材料開始發生塑性變形。這個過程主要是由位錯 (dislocations) 的運動引起的。在晶體材料中，位錯是導致塑性變形的主要缺陷。
   • 在初始彎曲過程中，所需的力矩是由材料的初始屈服強度決定的。

2. 加工硬化 (Work Hardening / Strain Hardening)：

   • 塑性變形並不是沒有代價的。

核心觀念

兩個晶面的「共同方向」就是兩晶面的交線方向，也稱為兩晶面的 zone axis。

對於晶面 $(hkl)$，晶向 $[uvw]$ 位於此晶面內的條件為：

$$hu+kv+lw=0$$

因此，若要找兩個晶面的共同方向，只需令晶向 $[uvw]$ 同時滿足兩個晶面的平面方程式。

四方晶系雖然 $a=b\neq c$，但以 Miller 指數表示晶面與晶向的消去法仍可直接使用。不可直接套用立方晶系中「晶面法線與同指數晶向平行」的幾何說法；本題採用兩個平面條件聯立求解。

---

解題方法

設共同方向為 $[uvw]$，分別代入兩個晶面的條件：

$$h_1u+k_1v+l_1w=0$$ $$h_2u+k_2v+l_2w=0$$

亦可直接利用兩組 Miller 指數作外積：

$$[uvw] = \begin{vmatrix} \mathbf{i} & \mathbf{j} & \mathbf{k}\\ h_1 & k_1 & l_1\\ h_2 & k_2 & l_2 \end{vmatrix}$$

所得方向再約分為最簡整數比。

---

(a) $(111)$ 與 $(001)$

令共同方向為 $[uvw]$。

對晶面 $(111)$：

$$u+v+w=0$$

對晶面 $(001)$：

$$w=0$$

代入可得：

$$u+v=0$$

因此：

$$u=-v,\qquad w=0$$

取最簡整數比 $u=1,\ v=-1,\ w=0$，得到：

$$\boxed{[1\overline{1}0]}$$

快速驗算：

$$(111)\cdot[1\overline{1}0] =1(1)+1(-1)+1(0)=0$$ $$(001)\cdot[1\overline{1}0] =0(1)+0(-1)+1(0)=0$$

故此方向同時位於兩晶面內。

---

(b) $(231)$ 與 $(101)$

對晶面 $(231)$：

$$2u+3v+w=0$$

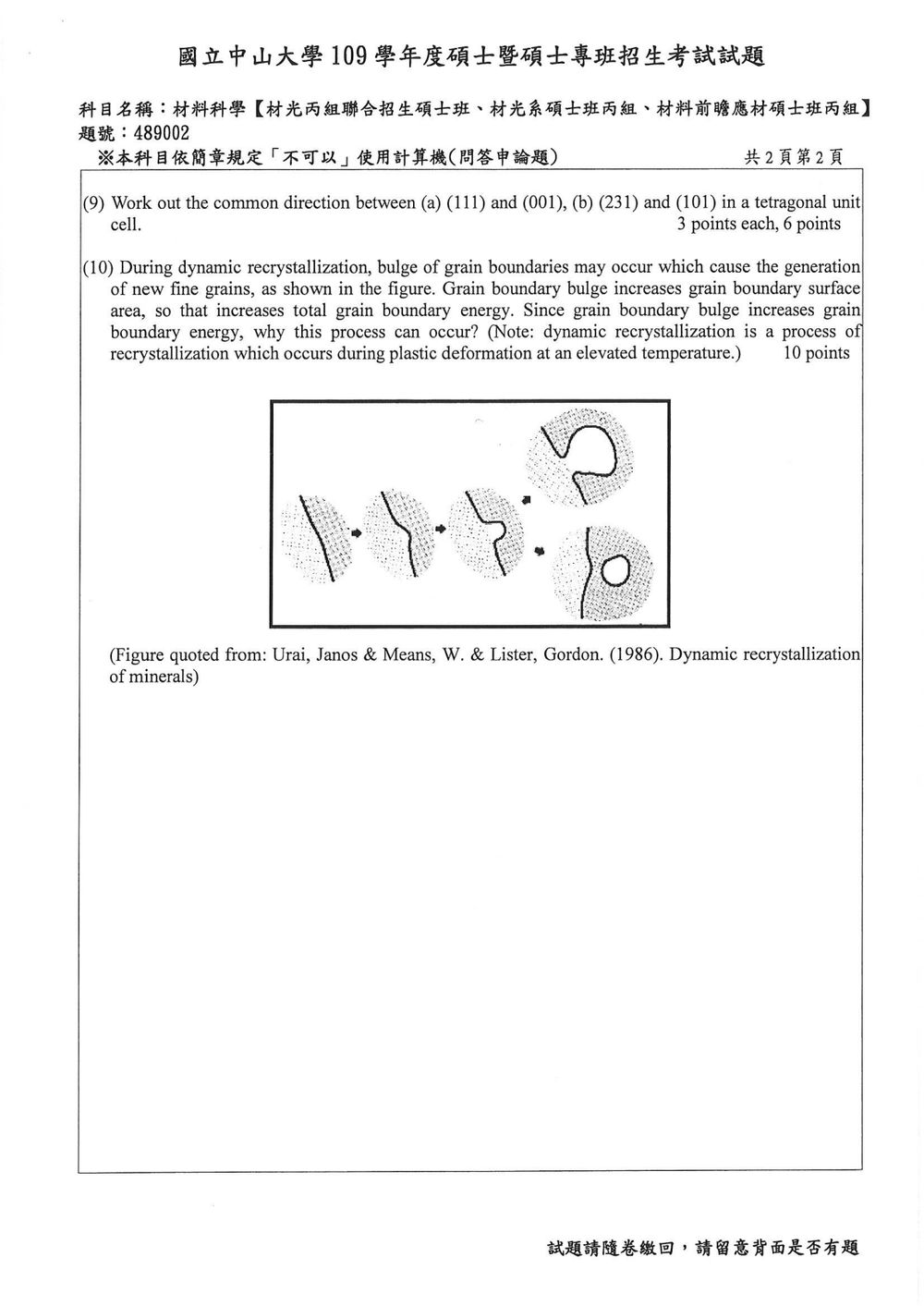

本題探討動態再結晶 (dynamic recrystallization) 過程中，晶界凸起 (grain boundary bulge) 的現象。題目指出，晶界凸起會增加晶界表面積，進而增加總晶界能量，但詢問為何在能量增加的情況下，這個過程仍會發生。

核心觀念：
這是一個關於熱力學與動力學在材料變形過程中平衡的問題。雖然增加晶界能量在熱力學上看是不利的，但動態再結晶過程中，其他有利的熱力學或動力學因素可以驅動這個過程。

詳解：

動態再結晶 (DRX) 是一種在材料承受塑性變形和高溫的同時發生的再結晶過程。在 DRX 過程中，新形成的晶粒通常比原始晶粒細小。晶界凸起是 DRX 中的一個重要微觀機制，它導致新晶粒的形成。

題目提出的矛盾點是：晶界凸起增加了晶界表面積，從而增加了總晶界能量。根據熱力學原理，系統傾向於趨向於最低能量狀態，因此增加能量的過程似乎不應該自發發生。

然而，這個過程之所以會發生，是因為 驅動這個過程的總體能量變化是負的，或者是由於動力學上的優勢所致。雖然局部增加晶界能量，但它被其他更強大的能量驅動力所克服。

以下是解釋這個現象的幾個關鍵點：

1. 驅動 DRX 的主要能量來源：塑性變形提供的能量。
   • 動態再結晶發生在高溫下的塑性變形過程中。塑性變形本身需要克服材料的抗變形能力（如位錯運動的阻力）。
   • 在塑性變形過程中，材料內部會積累大量的位錯，這使得材料的內能增加，處於一個「高能量」狀態。這個過程消耗了外加的機械功，並將其轉化為材料內部的能量（如位錯儲存能）。
   • 再結晶（包括動態再結晶）的根本驅動力是 降低材料的總內能，特別是通過 減少位錯密度 來實現。新形成的細小晶粒具有較低的位錯密度，這釋放了大量由位錯儲存的能量。
