108 年 國立中正大學機械工程學系碩士班甲組《材料力學》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題

  1. (a) Draw the conventional stress-strain diagram, and explain the behaviors in different regions. (15%)
    (b) Describe and explain the fatigue behaviors for ductile and brittle materials (10%)

登入後即可作答並保存紀錄。

這一題的完整詳解

這題主要考察材料力學中,材料在拉伸試驗下的應力-應變行為,以及延性與脆性材料的疲勞行為。

(a) 傳統應力-應變圖 (Conventional Stress-Strain Diagram)

傳統應力-應變圖是描述材料在單軸拉伸試驗下,應力 (Stress, σ\sigma) 與應變 (Strain, ϵ\epsilon) 之間關係的曲線。其主要區域及其行為如下:

  1. 彈性區域 (Elastic Region):

    • 行為:在此區域內,應力與應變成正比,遵守胡克定律 (σ=Eϵ\sigma = E\epsilon)。當外力移除後,材料會完全恢復其原始形狀,不會產生永久變形。
    • 特徵:曲線通常是直線。斜率 EE 代表楊氏模數 (Young's Modulus),是材料抵抗彈性變形的剛度指標。
  2. 比例極限 (Proportional Limit):

    • 行為:是彈性區域的上限,超過此點後,應力與應變不再呈線性關係,但材料仍保有彈性。
  3. 彈性極限 (Elastic Limit):

    • 行為:是材料能保有彈性的最高應力值。通常非常接近比例極限。
  4. 屈服點 (Yield Point):

    • 行為:超過此點後,材料開始產生永久變形。對於某些材料(如低碳鋼),會出現明顯的屈服點,應力在屈服後會稍微下降或維持在一個較低水準,然後再次上升。對於大多數其他材料,屈服點不明顯,需要定義屈服強度 (Yield Strength),通常是定義在 0.2% 的永久應變處。
    • 屈服強度 (Yield Strength):是材料發生顯著永久變形(通常定義為 0.2% 應變)時所對應的應力。
  5. 加 अभियांत्रिकी段 (Strain Hardening Region):

    • 行為:材料產生塑性變形後,其強度會隨應變的增加而增加,這是由於材料內部晶格結構的滑移和交互作用增強。此區域的曲線斜率逐漸變小。
  6. 極限強度 (Ultimate Tensile Strength, UTS):

    • 行為:這是材料所能承受的最高傳統應力值。在此點之後,材料開始出現頸縮 (Necking) 現象,即材料在某一點截面積顯著減小,即使總拉力可能仍在增加,但應力(基於原始截面積計算)開始下降。
  7. 斷裂點 (Fracture Point):

    • 行為:材料最終在此點斷裂。此時的應力稱為斷裂強度 (Fracture Strength)。

圖示說明:
一個典型的延性材料(如低碳鋼)的應力-應變圖會包含上述所有區域。

  • 起始為一條斜率為 EE 的直線(彈性區)。
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題25 分

Two bars, each made of a different material, are connected and placed between walls when the temperature is T1=10∘CT_1 = 10^\circ\text{C}. Determine the force exerted on the (rigid) supports (the walls) when the temperature becomes T2=20∘CT_2 = 20^\circ\text{C}. The material properties and cross-sectional area of each bar are given in Figure 1, where EE is the Young's modulus, α\alpha is the thermal expansion coefficient, and AA is the cross-sectional area.
(Steel: Est=200 GPaE_{st} = 200 \text{ GPa}, αst=12×10−6/∘C\alpha_{st} = 12 \times 10^{-6} /{^\circ\text{C}}, Ast=200 mm2A_{st} = 200 \text{ mm}^2)
(Brass: Ebr=100 GPaE_{br} = 100 \text{ GPa}, αbr=21×10−6/∘C\alpha_{br} = 21 \times 10^{-6} /{^\circ\text{C}}, Abr=450 mm2A_{br} = 450 \text{ mm}^2)
(Length of each bar = 300 mm)
🖼️【此處有附圖,請對照原卷】Figure 1

🖼️ 本題含圖表,以下為原卷對應頁面:

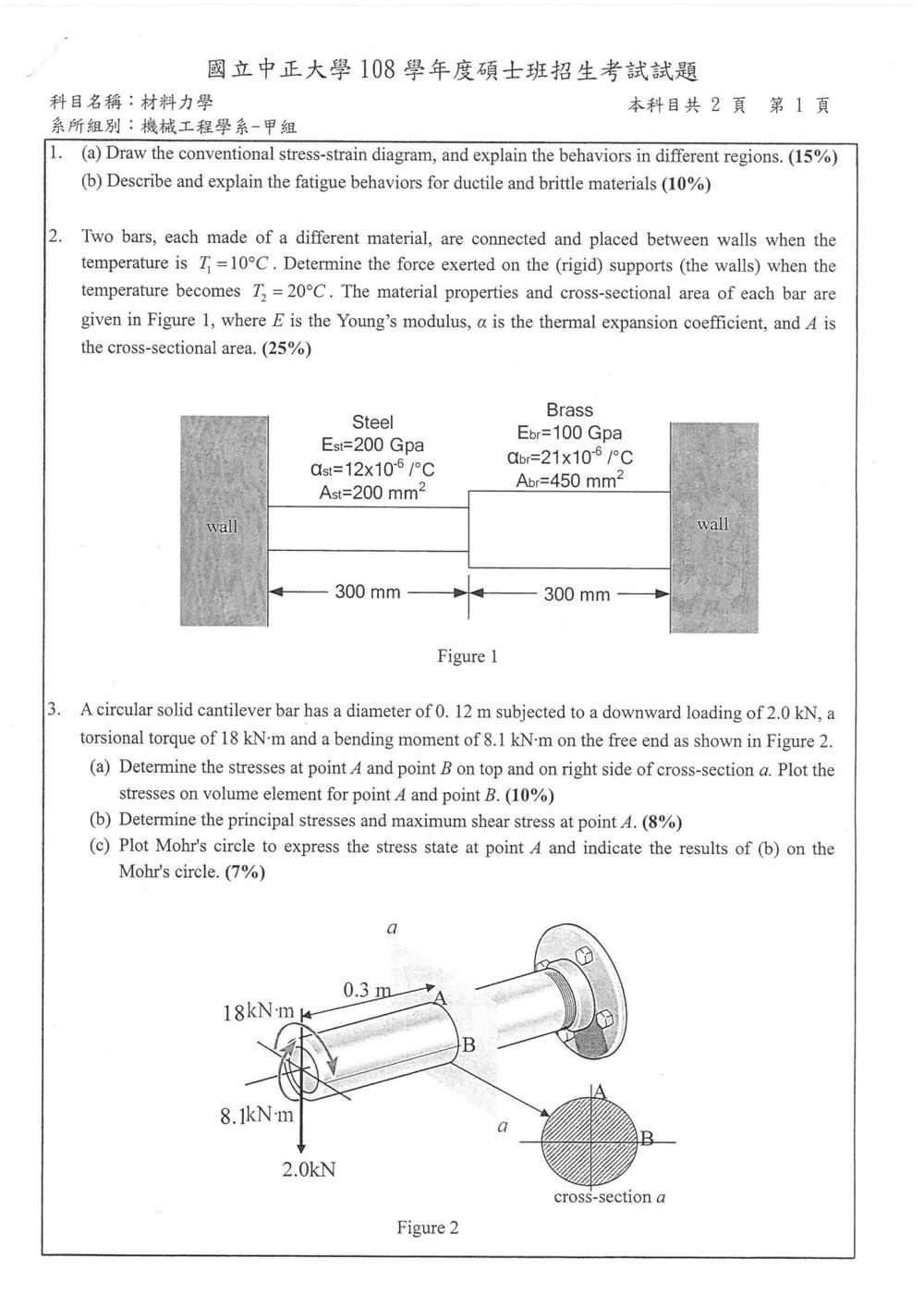

原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

兩根材料不同的桿件串聯於兩剛性牆之間。升溫後:

  1. 每根桿件均有自由熱膨脹量。
  2. 剛性牆間距固定,因此總變形為零。
  3. 兩桿串聯,內力大小相同,皆承受壓縮力。

熱膨脹公式為

δT=αLΔT\delta_T=\alpha L\Delta T

軸向彈性變形為

δM=PLEA\delta_M=\frac{PL}{EA}

其中壓縮力造成的機械變形方向與熱膨脹相反。

解題方法

溫度變化為

ΔT=T2−T1=20−10=10∘C\Delta T=T_2-T_1=20-10=10^\circ\text{C}

鋼桿與黃銅桿的總自由熱膨脹量為

δT=αstLstΔT+αbrLbrΔT\delta_T = \alpha_{st}L_{st}\Delta T + \alpha_{br}L_{br}\Delta T

代入數值:

δT=(12×10−6)(300)(10)+(21×10−6)(300)(10)\delta_T = (12\times10^{-6})(300)(10) + (21\times10^{-6})(300)(10) δT=0.036+0.063=0.099 mm\delta_T=0.036+0.063=0.099\text{ mm}

由於兩端牆為剛性支承,兩桿不能產生總伸長,因此壓縮變形總量必須抵消自由熱膨脹量:

PLstEstAst+PLbrEbrAbr=δT\frac{PL_{st}}{E_{st}A_{st}} + \frac{PL_{br}}{E_{br}A_{br}} = \delta_T

整理得

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題

A circular solid cantilever bar has a diameter of 0.12 m subjected to a downward loading of 2.0 kN, a torsional torque of 18 kN·m and a bending moment of 8.1 kN·m on the free end as shown in Figure 2.
(a) Determine the stresses at point A and point B on top and on right side of cross-section a. Plot the stresses on volume element for point A and point B. (10%)
(b) Determine the principal stresses and maximum shear stress at point A. (8%)
(c) Plot Mohr's circle to express the stress state at point A and indicate the results of (b) on the Mohr's circle. (7%)
🖼️【此處有附圖,請對照原卷】Figure 2

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查圓形實心懸臂桿的:

  • 彎曲正應力:
    σ=McI\sigma=\frac{Mc}{I}
  • 扭轉剪應力:
    τ=TcJ\tau=\frac{Tc}{J}
  • 圓形截面的幾何性質:
    I=πd464,J=πd432=2II=\frac{\pi d^4}{64},\qquad J=\frac{\pi d^4}{32}=2I
  • 平面應力狀態下的主應力與最大剪應力:

\sigma_{1,2}=\frac{\sigma_x+\sigma_y}{2}
\pm\sqrt{\left(\frac{\sigma_x-\sigma_y}{2}\right)^2+\tau_{xy}^2}$$

(σx−σy2)2+τxy2\sqrt{\left(\frac{\sigma_x-\sigma_y}{2}\right)^2+\tau_{xy}^2}

依圖示,截面 aa 位於自由端左側 0.3 m0.3\ \text{m} 處,點 AA 在截面頂部,點 BB 在截面右側。圖示彎矩方向使點 AA 受壓。


(a) 點 AA、點 BB 的應力

1. 截面與內力

桿徑:

d=0.12 m,c=d2=0.06 md=0.12\ \text{m},\qquad c=\frac d2=0.06\ \text{m}

外加彎矩與集中力造成的彎矩方向相同,因此截面 aa 的總彎矩為:

M=8.1+(2.0)(0.3)M=8.1+(2.0)(0.3) M=8.7 kN⋅mM=8.7\ \text{kN}\cdot\text{m}

扭矩為:

T=18 kN⋅mT=18\ \text{kN}\cdot\text{m}

截面性質:

I=π(0.12)464=1.018×10−5 m4I=\frac{\pi(0.12)^4}{64} =1.018\times10^{-5}\ \text{m}^4 J=π(0.12)432=2.036×10−5 m4J=\frac{\pi(0.12)^4}{32} =2.036\times10^{-5}\ \text{m}^4

2. 彎曲正應力

彎曲正應力為:

σx=McI=(8.7×103)(0.06)1.018×10−5\sigma_x=\frac{Mc}{I} =\frac{(8.7\times10^3)(0.06)} {1.018\times10^{-5}} σx=51.3 MPa\sigma_x=51.3\ \text{MPa}

依圖示,點 AA 在上側且受壓,因此:

σA=−51.3 MPa\boxed{\sigma_A=-51.3\ \text{MPa}}

點 BB 位於中性軸上,距彎曲中性軸為零,所以:

σB=0\boxed{\sigma_B=0}

3. 扭轉剪應力

圓形實心截面外緣的扭轉剪應力為:

τ=TcJ=(18×103)(0.06)2.036×10−5\tau=\frac{Tc}{J} =\frac{(18\times10^3)(0.06)} {2.036\times10^{-5}} τ=53.1 MPa\boxed{\tau=53.1\ \text{MPa}}

因此:

  • 點 AA:扭轉剪應力為 53.1 MPa53.1\ \text{MPa},方向沿截面圓周切線。
  • 點 BB:扭轉剪應力亦為 53.1 MPa53.1\ \text{MPa},方向沿圓周切線。

集中力造成的橫向剪應力在圓形截面外緣為零,因此在 AA、BB 兩點不需另外加入橫向剪應力。


4. 應力元素

點 AA

點 AA 的應力狀態為:

σx=−51.3 MPa,τ=53.1 MPa\boxed{\sigma_x=-51.3\ \text{MPa},\qquad \tau=53.1\ \text{MPa}}

應力元素應表示:

  • 桿軸方向有 51.3 MPa51.3\ \text{MPa} 的壓應力。
  • 截面上有大小 53.1 MPa53.1\ \text{MPa} 的扭轉剪應力。
  • 互補剪應力必須同時畫出,以滿足力矩平衡。

點 BB

點 BB 的應力狀態為純扭轉剪應力:

σx=0,τ=53.1 MPa\boxed{\sigma_x=0,\qquad \tau=53.1\ \text{MPa}}

應力元素上僅有一組大小為 53.1 MPa53.1\ \text{MPa} 的互補剪應力,沒有彎曲正應力。


(b) 點 AA 的主應力與最大剪應力

在點 AA 取:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題

A beam is subjected to the load shown in Figure 3. The Young's modulus is E and the moment of inertia is I.
(a) Determine the equation of the deflection curve of the beam by using discontinuity functions. (13%)
(b) Determine the value of a in terms of L by using moment-area theorems so that the slope at A is equal to zero. (12%)
🖼️【此處有附圖,請對照原卷】Figure 3

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

依原卷圖中第 4 題,梁為兩端簡支、跨距 LL,承受均佈載重 ww 與軸向壓力 PP,彎曲剛度為 EIEI。本題考查:

  • 軸向壓力造成的二階效應;
  • 梁的撓曲微分方程;
  • 簡支端邊界條件;
  • Euler 挫屈載重。

令

k=PEI.k=\sqrt{\frac{P}{EI}}.

(a) 控制方程式推導

取梁上一段微小梁段作受力分析。考慮剪力、彎矩及軸向壓力 PP 對撓度曲線產生的影響,可得

dVdx=−w\frac{dV}{dx}=-w

以及

V=dMdx+Pdvdx.V=\frac{dM}{dx}+P\frac{dv}{dx}.

又由梁的彎矩-曲率關係,

M=−EId2vdx2.M=-EI\frac{d^2v}{dx^2}.

代入並整理:

ddx(−EId2vdx2)+Pdvdx=V.\frac{d}{dx}\left(-EI\frac{d^2v}{dx^2}\right) +P\frac{dv}{dx}=V.

再對 xx 微分,並利用 dVdx=−w\dfrac{dV}{dx}=-w,得到

EId4vdx4+Pd2vdx2=−w.EI\frac{d^4v}{dx^4} +P\frac{d^2v}{dx^2} =-w.

題目給定其通解為

v=C1cos⁡(kx)+C2sin⁡(kx)+C3x+C4+w2Px2.v=C_1\cos(kx)+C_2\sin(kx)+C_3x+C_4+\frac{w}{2P}x^2.

(b) 利用邊界條件求 C1,C2,C3,C4C_1,C_2,C_3,C_4

兩端為簡支,因此兩端撓度與彎矩皆為零:

v(0)=0,v(L)=0,v(0)=0,\qquad v(L)=0, M(0)=M(L)=0.M(0)=M(L)=0.

由 M=−EIv′′M=-EI v'',可使用

v′′(0)=0,v′′(L)=0.v''(0)=0,\qquad v''(L)=0.

先求導:

v′′=−k2C1cos⁡(kx)−k2C2sin⁡(kx)+wP.v''=-k^2C_1\cos(kx)-k^2C_2\sin(kx)+\frac{w}{P}.

由 v(0)=0v(0)=0

C1+C4=0,C_1+C_4=0,

因此

C4=−C1.C_4=-C_1.

由 v′′(0)=0v''(0)=0

−k2C1+wP=0,-k^2C_1+\frac{w}{P}=0,

所以

C1=wPk2=wEIP2.C_1=\frac{w}{Pk^2} =\frac{wEI}{P^2}.

由 v′′(L)=0v''(L)=0

令

α=kL=LPEI,\alpha=kL=L\sqrt{\frac{P}{EI}},

則

−k2C1cos⁡α−k2C2sin⁡α+wP=0.-k^2C_1\cos\alpha-k^2C_2\sin\alpha+\frac{w}{P}=0.

因此

C2=wP−C1cos⁡αsin⁡α.C_2= \frac{\dfrac{w}{P}-C_1\cos\alpha}{\sin\alpha}.

代入 C1=wEIP2C_1=\dfrac{wEI}{P^2}:

C2=wP−wEIP2cos⁡αsin⁡α.C_2= \frac{\dfrac{w}{P} -\dfrac{wEI}{P^2}\cos\alpha} {\sin\alpha}.

由 v(L)=0v(L)=0

C1cos⁡α+C2sin⁡α+C3L+C4+wL22P=0.C_1\cos\alpha+C_2\sin\alpha+C_3L+C_4 +\frac{wL^2}{2P}=0.

利用 C4=−C1C_4=-C_1 及

C1cos⁡α+C2sin⁡α=wP,C_1\cos\alpha+C_2\sin\alpha=\frac{w}{P},
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊
