109 年 國立中正大學電機工程學系碩士班信號與媒體通訊組《電路學》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題20 分

  1. Determine I1,I2,I3,VoI_1, I_2, I_3, V_o in the circuit in Fig. 1 using loop analysis. (20%)

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:

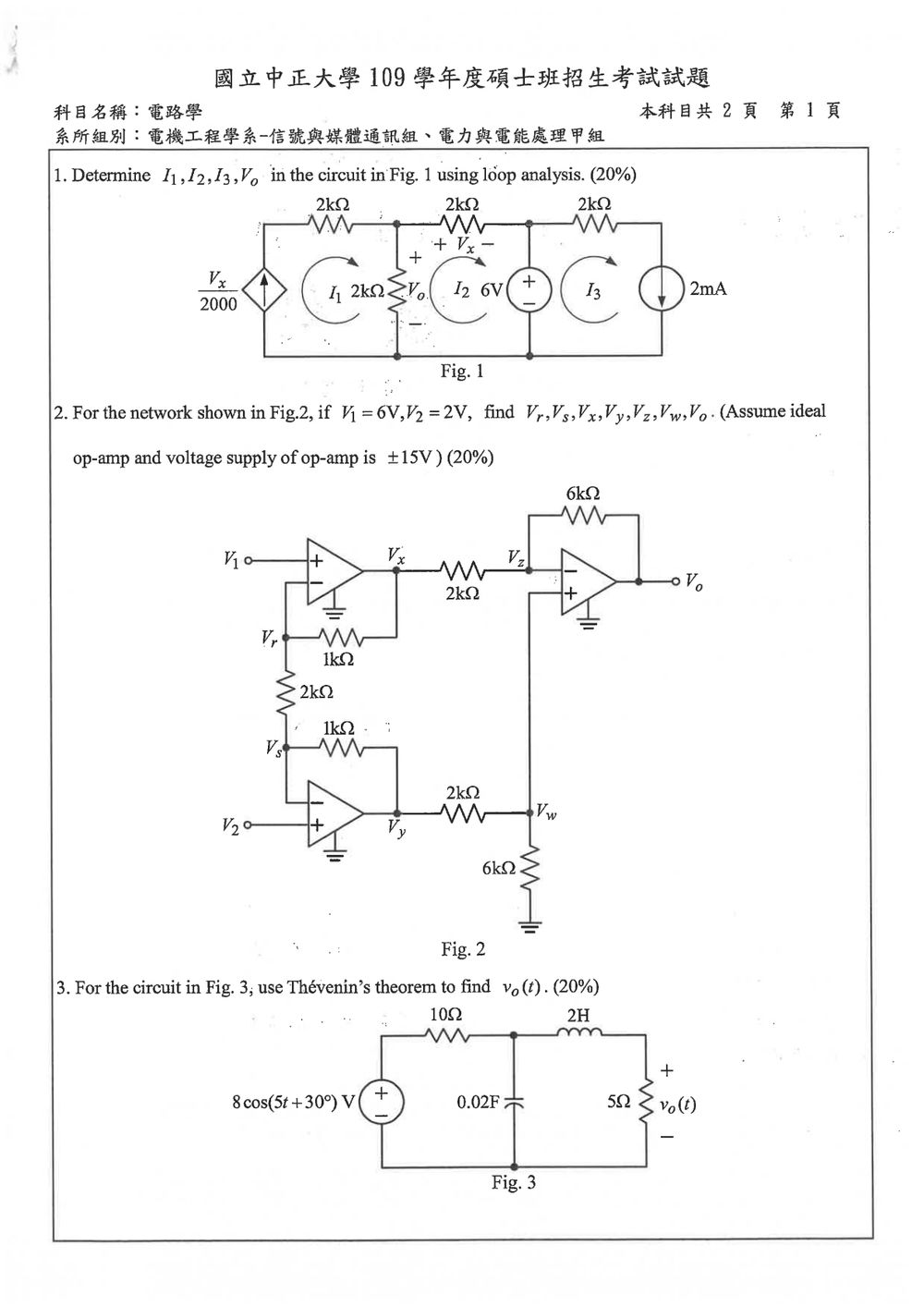

原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查網目電流法,以及如何將受控電流源的控制量改寫成網目電流。三個網目電流 I1、I2、I3I_1、I_2、I_3 均依圖示方向取順時針;共用電阻的支路電流,則由相鄰網目電流相減求得。

解題方法

左側菱形電流源的箭頭向上,與 I1I_1 在左側支路的方向相同,因此

I1=Vx2000I_1=\frac{V_x}{2000}

VxV_x 標示在第二個頂部 2 kΩ2\,\text{k}\Omega 電阻兩端,正端在左、負端在右;該電阻只有 I2I_2 流過,故

Vx=(2 kΩ)I2=2000I2V_x=(2\,\text{k}\Omega)I_2=2000I_2

代入受控電流源關係:

I1=I2I_1=I_2

右側 2 mA2\,\text{mA} 電流源方向向下,與順時針網目電流 I3I_3 在右側支路的方向相同,因此

I3=2 mAI_3=2\,\text{mA}

對中間網目順時針列 KVL。中間網目頂部電阻的壓降為 2 kΩI22\,\text{k}\Omega I_2;共用的左側垂直電阻,其向下電流為 I1−I2I_1-I_2,所以沿中間網目的左側向上通過電阻時,電壓變化為 2 kΩ(I2−I1)2\,\text{k}\Omega(I_2-I_1)。

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題20 分

  1. For the network shown in Fig. 2, if V1=6 VV_1 = 6\text{ V}, V2=2 VV_2 = 2\text{ V}, find Vr,Vs,Vx,Vy,Vz,Vw,VoV_r, V_s, V_x, V_y, V_z, V_w, V_o. (Assume ideal op-amp and voltage supply of op-amp is ±15 V\pm 15\text{ V}) (20%)

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

理想運算放大器在線性負回授狀態下,滿足輸入端電流為零、正負輸入端電壓相等。若線性分析所需的輸出電壓超出電源軌,輸出會飽和,此時不能再使用虛短條件。

解題方法

先由上、下兩個運算放大器的負回授,求出反相端電壓,再用節點電流法求輸出。

上方運算放大器的正相端接 V1=6 VV_1=6\text{ V},因此在線性區有

Vr=V1=6 V.V_r=V_1=6\text{ V}.

在 VrV_r 節點套用 KCL:

Vr−Vx1 kΩ+Vr−Vs2 kΩ=0.\frac{V_r-V_x}{1\,\text{k}\Omega} +\frac{V_r-V_s}{2\,\text{k}\Omega}=0.

下方運算放大器的正相端接 V2=2 VV_2=2\text{ V},因此

Vs=V2=2 V.V_s=V_2=2\text{ V}.

代入上式:

6−Vx1 kΩ+6−22 kΩ=0,Vx=8 V.\frac{6-V_x}{1\,\text{k}\Omega} +\frac{6-2}{2\,\text{k}\Omega}=0, \qquad V_x=8\text{ V}.

在 VsV_s 節點套用 KCL:

Vs−Vr2 kΩ+Vs−Vy1 kΩ=0.\frac{V_s-V_r}{2\,\text{k}\Omega} +\frac{V_s-V_y}{1\,\text{k}\Omega}=0.

代入 Vs=2 VV_s=2\text{ V}、Vr=6 VV_r=6\text{ V}:

2−62 kΩ+2−Vy1 kΩ=0,Vy=0 V.\frac{2-6}{2\,\text{k}\Omega} +\frac{2-V_y}{1\,\text{k}\Omega}=0, \qquad V_y=0\text{ V}.

右側運算放大器的正相端電壓 VwV_w 由 VyV_y 經 2 kΩ2\,\text{k}\Omega 與接地的 6 kΩ6\,\text{k}\Omega 分壓得到:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題20 分

  1. For the circuit in Fig. 3, use Thévenin's theorem to find vo(t)v_o(t). (20%)

🖼️【此處有附圖,請對照原卷】
Fig. 3: a voltage source 8cos⁡(5t+30∘)8\cos(5t+30^\circ) V in series with a 10 Ω10\ \Omega resistor; a 0.02 F0.02\ \text{F} capacitor is connected across the circuit after the resistor; a 2 H2\ \text{H} inductor then connects to a 5 Ω5\ \Omega load, and vo(t)v_o(t) is the voltage across the 5 Ω5\ \Omega load.

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考交流穩態下的戴維寧等效。先從 5 Ω5\,\Omega 負載端看進去,求出等效電壓 VThV_{\text{Th}} 與等效阻抗 ZThZ_{\text{Th}},再用分壓求負載電壓。

角頻率為 ω=5 rad/s\omega=5\ \text{rad/s},因此電容與電感的阻抗為

ZC=1jωC=−j10 Ω,ZL=jωL=j10 ΩZ_C=\frac{1}{j\omega C}=-j10\ \Omega,\qquad Z_L=j\omega L=j10\ \Omega

解題方法

1. 求戴維寧電壓 VThV_{\text{Th}}

先移除 5 Ω5\,\Omega 負載。此時電感支路開路,電感電流為零,因此電感上的電壓降為零。負載端的開路電壓等於電容兩端電壓:

VTh=8∠30∘⋅ZC10+ZC=8∠30∘⋅−j1010−j10=5.657∠(−15∘) VV_{\text{Th}} =8\angle 30^\circ\cdot\frac{Z_C}{10+Z_C} =8\angle 30^\circ\cdot\frac{-j10}{10-j10} =5.657\angle(-15^\circ)\ \text{V}

2. 求戴維寧阻抗 ZThZ_{\text{Th}}

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題20 分

  1. Find CC in the circuit in Fig. 4 such that the total load has a power factor of 0.98 leading. (20%)

🖼️【此處有附圖,請對照原卷】
Fig. 4: a balanced three-phase source (60 Hz, 24 kV rms marked between two lines) supplies a balanced three-phase load of 20 kVA at 0.75 pf lagging; a capacitor CC is connected from each line to the neutral.

🖼️ 本題含圖表,以下為原卷對應頁面:

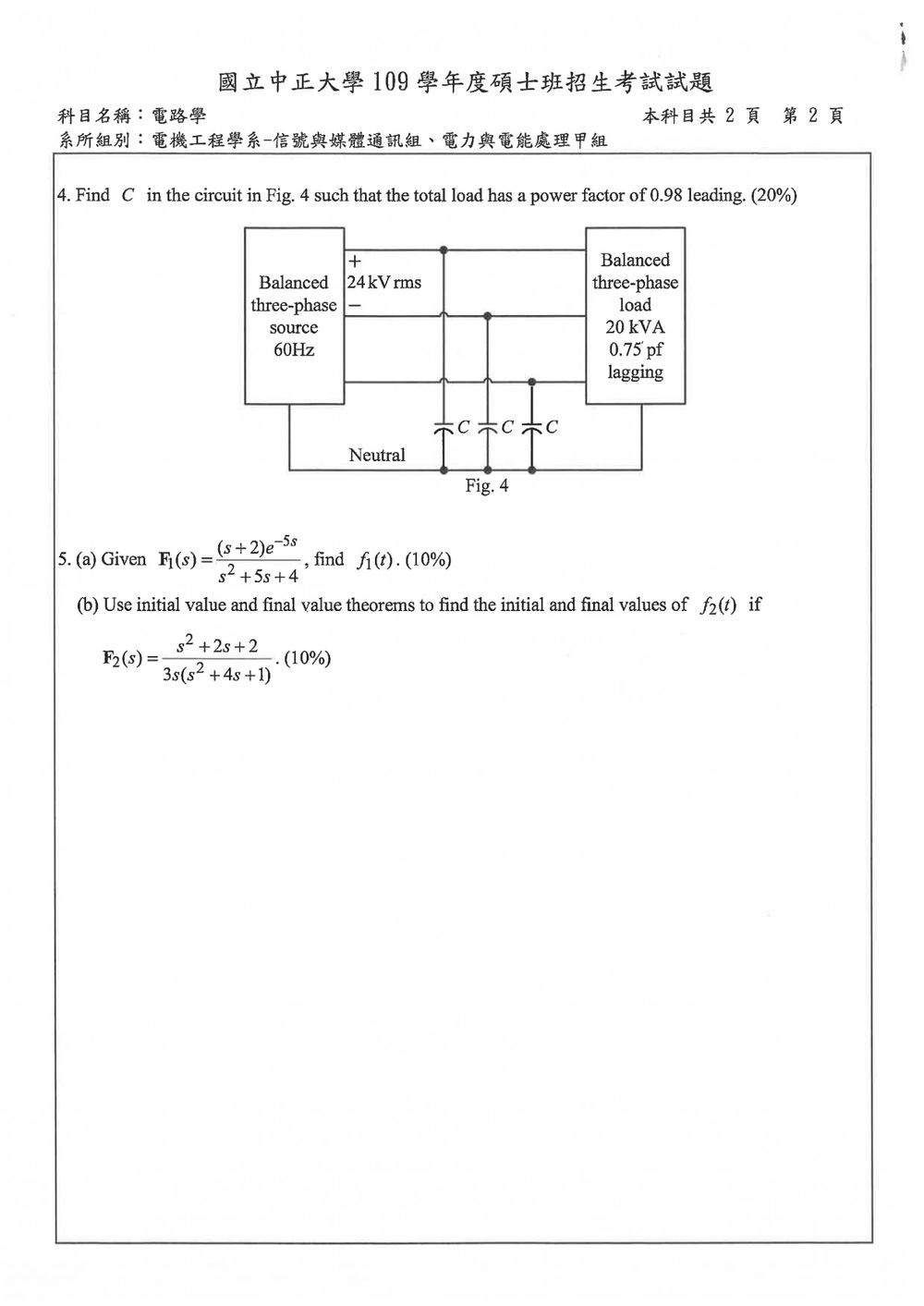

原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

功率因數由有功功率 PP 與總視在功率 SS 決定;相位角為 ϕ\phi 時,無功功率為 Q=Ptan⁡ϕQ=P\tan\phi。滯後負載吸收無功功率,取 Q>0Q>0;電容提供超前無功功率,取 Q<0Q<0。

圖中三個相同電容分別接在三相線路與中性線之間,形成 Y 接。標示的 24 kV rms24\,\text{kV rms} 是線間電壓,故每相電壓為 Vϕ=VLL/3V_{\phi}=V_{LL}/\sqrt{3}。

解題方法

先求負載的有功與無功功率。負載視在功率為 20 kVA20\,\text{kVA},功率因數為 0.750.75 滯後,因此

P=20(0.75)=15 kWP=20(0.75)=15\,\text{kW} QL=201−0.752=13.229 kvarQ_L=20\sqrt{1-0.75^2} =13.229\,\text{kvar}

目標功率因數為 0.980.98 超前,故目標相角的無功功率為負:

Q目標=−Ptan⁡(cos⁡−10.98)=−15(1−0.9820.98)=−3.046 kvarQ_{\text{目標}} =-P\tan(\cos^{-1}0.98) =-15\left(\frac{\sqrt{1-0.98^2}}{0.98}\right) =-3.046\,\text{kvar}

令電容器組提供的無功功率大小為 QCQ_C,則總無功功率為 QL−QCQ_L-Q_C。要達成目標:

QL−QC=Q目標Q_L-Q_C=Q_{\text{目標}}
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 5 題10 分

  1. (a) Given F1(s)=(s+2)e−5ss2+5s+4F_1(s) = \frac{(s+2)e^{-5s}}{s^2+5s+4}, find f1(t)f_1(t). (10%)
    (b) Use initial value and final value theorems to find the initial and final values of f2(t)f_2(t) if F2(s)=s2+2s+23s(s2+4s+1)F_2(s) = \frac{s^2+2s+2}{3s(s^2+4s+1)}. (10%)

登入後即可作答並保存紀錄。

這一題的完整詳解

核心概念

  1. 拉普拉斯反變換與時間延遲:
    • 若 F(s)F(s) 的拉普拉斯反函數為 f(t)f(t),則 F(s)e−asF(s)e^{-as} 之反函數為 u(t−a) f(t−a)u(t-a)\,f(t-a)(單位階躍函數 u(t−a)u(t-a) 代表延遲 aa 秒)。
  2. 部分分式分解:將有理函數拆成易於反變換的簡單項。
  3. 初值與終值定理:
    • 初值:f(0+)=lim⁡s→∞sF(s)\displaystyle f(0^+)=\lim_{s\to\infty}sF(s)
    • 終值:f(∞)=lim⁡s→0sF(s)\displaystyle f(\infty)=\lim_{s\to0}sF(s)(需滿足所有極的實部 <0<0,即系統穩定)。

(a) 求 f1(t)f_1(t)

給定

F1(s)=(s+2)e−5ss2+5s+4F_1(s)=\frac{(s+2)e^{-5s}}{s^{2}+5s+4}

步驟 1 – 分解無延遲部分

先去除指數因子 e−5se^{-5s},只考慮

G(s)=s+2s2+5s+4=s+2(s+1)(s+4)G(s)=\frac{s+2}{s^{2}+5s+4} =\frac{s+2}{(s+1)(s+4)}

使用部分分式:

s+2(s+1)(s+4)=As+1+Bs+4\frac{s+2}{(s+1)(s+4)}=\frac{A}{s+1}+\frac{B}{s+4}

s+2=A(s+4)+B(s+1)s+2=A(s+4)+B(s+1)

令 s=−1s=-1:1=A⋅3 ⇒ A=131=A\cdot3\ \Rightarrow\ A=\frac13
令 s=−4s=-4:−2=B⋅(−3) ⇒ B=23-2=B\cdot(-3)\ \Rightarrow\ B=\frac23

所以

G(s)=1/3s+1+2/3s+4G(s)=\frac{1/3}{s+1}+\frac{2/3}{s+4}

步驟 2 – 反變換

L−1 ⁣{1s+1}=e−t,L−1 ⁣{1s+4}=e−4t\mathcal{L}^{-1}\!\left\{\frac{1}{s+1}\right\}=e^{-t},\qquad \mathcal{L}^{-1}\!\left\{\frac{1}{s+4}\right\}=e^{-4t}

因此

g(t)=13e−t+23e−4tg(t)=\frac13 e^{-t}+\frac23 e^{-4t}

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊
