115 年 國立成功大學土木工程系碩士班甲組《結構學》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 (一) 題30 分

如圖一所示為一平面剛架結構,點A和點D為固定支承,分別於點B和點C處承受一集中力矩 M0M_0,各桿件之EI=常數。請以傾角變位法 (The slope-deflection method) 求解點B和點C之旋轉角,以及各桿件之端點力矩。(未依指定方法解題者,不予計分)(30%)
🖼️【此處有附圖,請對照原卷】

M0↻BCM0↻\begin{array}{c} M_0 \\ \circlearrowright \\ \end{array} \quad B \quad C \quad \begin{array}{c} M_0 \\ \circlearrowright \\ \end{array} ↓L↑L\begin{array}{c} \downarrow \\ L \\ \end{array} \quad \begin{array}{c} \uparrow \\ L \\ \end{array} ADA \quad D

(圖一)

🖼️ 本題含圖表,以下為原卷對應頁面:

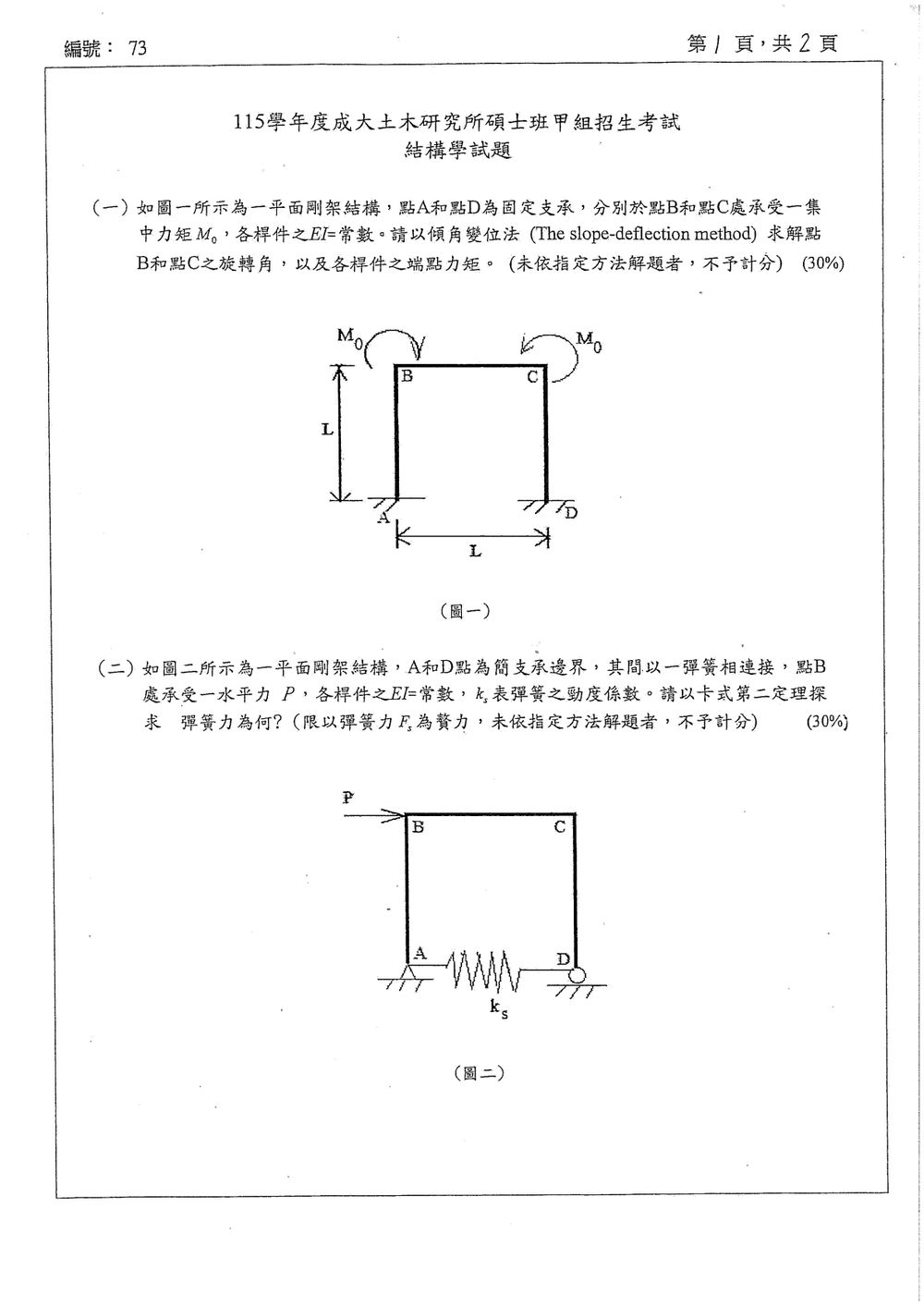

原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

本題考驗學生對傾角變位法 (Slope-Deflection Method) 的應用能力,需要正確建立桿件的撓度變位方程式,並聯立求解。

核心觀念: 傾角變位法是基於桿端彎矩與桿端轉角、相對位移之間的線性關係。對於沒有相對位移的連續梁或剛架,主要考量桿端轉角;若有相對位移,則需加入相對位移項。

解題步驟:

  1. 建立桿件變位與力矩關係:
    對於桿件 AB,其兩端分別為 A (固定端) 和 B。由於 A 是固定端,其轉角 θA=0\theta_A = 0 且沉陷為 0。
    桿件 BC 連接 B 和 C,兩端均可能發生轉角和相對位移。
    桿件 CD,其兩端分別為 C 和 D (固定端)。由於 D 是固定端,其轉角 θD=0\theta_D = 0 且沉陷為 0。

    根據傾角變位法的基本公式,對於一桿件 ijij,其端點 ii 的彎矩 MijM_{ij} 與端點 jj 的彎矩 MjiM_{ji} 可表示為:

    Mij=2EILij(2θi+θj−3ϕi)+MijFPM_{ij} = \frac{2EI}{L_{ij}}(2\theta_i + \theta_j - 3\phi_i) + M_{ij}^{FP} Mji=2EILij(2θj+θi−3ϕj)+MjiFPM_{ji} = \frac{2EI}{L_{ij}}(2\theta_j + \theta_i - 3\phi_j) + M_{ji}^{FP}

    其中 θi,θj\theta_i, \theta_j 為桿件端點的實際轉角,ϕi,ϕj\phi_i, \phi_j 為桿件端點的相對沉陷。MFPM^{FP} 為固定端力矩。

    在本題中,由於 AB 和 CD 是垂直桿件,且 A、D 為固定支承,B、C 為連接點,且題目未提及有水平或垂直的沉陷,我們假設 B 和 C 之間沒有相對水平位移,且 AB 和 CD 桿件沒有水平或垂直的沉陷。

    • 桿件 AB:
      固定端 A:θA=0\theta_A = 0, ϕAB=0\phi_{AB} = 0 (假設無沉陷)
      自由端 B:轉角為 θB\theta_B。
      由 A 到 B:MAB=2EIL(2θA+θB−3ϕAB)+MABFPM_{AB} = \frac{2EI}{L}(2\theta_A + \theta_B - 3\phi_{AB}) + M_{AB}^{FP}

      MAB=2EIL(0+θB−0)+0=2EILθBM_{AB} = \frac{2EI}{L}(0 + \theta_B - 0) + 0 = \frac{2EI}{L}\theta_B

      由 B 到 A:MBA=2EIL(2θB+θA−3ϕBA)+MBAFPM_{BA} = \frac{2EI}{L}(2\theta_B + \theta_A - 3\phi_{BA}) + M_{BA}^{FP}

      MBA=2EIL(2θB+0−0)+0=4EILθBM_{BA} = \frac{2EI}{L}(2\theta_B + 0 - 0) + 0 = \frac{4EI}{L}\theta_B

      (注意:這裡的 MFPM^{FP} 是指在端點施加外力矩時,另一端固定所產生的力矩。在本題中,M0 是施加在 B 和 C 節點上的集中力矩,不是桿件本身的固定端力矩。)

    • 桿件 CD:
      自由端 C:轉角為 θC\theta_C。
      固定端 D:θD=0\theta_D = 0, ϕCD=0\phi_{CD} = 0 (假設無沉陷)
      由 C 到 D:MCD=2EIL(2θC+θD−3ϕCD)+MCDFPM_{CD} = \frac{2EI}{L}(2\theta_C + \theta_D - 3\phi_{CD}) + M_{CD}^{FP}

      MCD=2EIL(2θC+0−0)+0=4EILθCM_{CD} = \frac{2EI}{L}(2\theta_C + 0 - 0) + 0 = \frac{4EI}{L}\theta_C

      由 D 到 C:MDC=2EIL(2θD+θC−3ϕDC)+MDCFPM_{DC} = \frac{2EI}{L}(2\theta_D + \theta_C - 3\phi_{DC}) + M_{DC}^{FP}

      MDC=2EIL(0+θC−0)+0=2EILθCM_{DC} = \frac{2EI}{L}(0 + \theta_C - 0) + 0 = \frac{2EI}{L}\theta_C
    • 桿件 BC:
      端點 B:轉角 θB\theta_B。
      端點 C:轉角 θC\theta_C。
      假設 BC 桿件長度為 L'。題目圖示 BC 桿件長度也標示為 L,故 LBC=LL_{BC} = L。
      由 B 到 C:MBC=2EIL(2θB+θC−3ϕBC)+MBCFPM_{BC} = \frac{2EI}{L}(2\theta_B + \theta_C - 3\phi_{BC}) + M_{BC}^{FP}

      MBC=2EIL(2θB+θC−0)+0=2EIL(2θB+θC)M_{BC} = \frac{2EI}{L}(2\theta_B + \theta_C - 0) + 0 = \frac{2EI}{L}(2\theta_B + \theta_C)

      由 C 到 B:MCB=2EIL(2θC+θB−3ϕCB)+MCBFPM_{CB} = \frac{2EI}{L}(2\theta_C + \theta_B - 3\phi_{CB}) + M_{CB}^{FP}

      MCB=2EIL(2θC+θB−0)+0=2EIL(2θC+θB)M_{CB} = \frac{2EI}{L}(2\theta_C + \theta_B - 0) + 0 = \frac{2EI}{L}(2\theta_C + \theta_B)
  2. 建立節點平衡方程式:
    在節點 B:
    所有作用在 B 點的力矩必須平衡。外部施加的集中力矩為 M0M_0 (順時針,所以是負值,若以逆時針為正)。

    MBA+MBC=−M0M_{BA} + M_{BC} = -M_0

    將前面得到的表達式代入:

    4EILθB+2EIL(2θB+θC)=−M0\frac{4EI}{L}\theta_B + \frac{2EI}{L}(2\theta_B + \theta_C) = -M_0 4EILθB+4EILθB+2EILθC=−M0\frac{4EI}{L}\theta_B + \frac{4EI}{L}\theta_B + \frac{2EI}{L}\theta_C = -M_0 8EILθB+2EILθC=−M0⋯(1)\frac{8EI}{L}\theta_B + \frac{2EI}{L}\theta_C = -M_0 \quad \cdots (1)

    在節點 C:
    所有作用在 C 點的力矩必須平衡。外部施加的集中力矩為 M0M_0 (順時針,所以是負值)。

    MCB+MCD=−M0M_{CB} + M_{CD} = -M_0

    將前面得到的表達式代入:

    2EIL(2θC+θB)+4EILθC=−M0\frac{2EI}{L}(2\theta_C + \theta_B) + \frac{4EI}{L}\theta_C = -M_0
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 (二) 題30 分

如圖二所示為一平面剛架結構,A和D點為簡支承邊界,其間以一彈簧相連接,點B處承受一水平力P,各桿件之EI=常數,k,表彈簧之勁度係數。請以卡式第二定理探求彈簧力為何?(限以彈簧力F為贅力,未依指定方法解題者,不予計分)
(30%)
🖼️【此處有附圖,請對照原卷】

P→BC\begin{array}{c} P \\ \rightarrow \\ \end{array} \quad B \quad C ↑Springks↓\begin{array}{c} \uparrow \\ \text{Spring} \\ k_s \\ \downarrow \\ \end{array} ADA \quad D

(圖二)

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題要求以卡式第二定理,將彈簧力 FF 視為贅力。結構彎曲變形能為

Ub=∫M22EI dsU_b=\int\frac{M^2}{2EI}\,ds

彈簧變形能為

Us=F22ksU_s=\frac{F^2}{2k_s}

由總勢能對贅力 FF 微分並令其為零:

∂∂F(Ub+Us)=0\frac{\partial}{\partial F}(U_b+U_s)=0

以下僅考慮桿件彎曲變形,EIEI 為常數。

解題方法

取座標:

A(0,0),B(0,L),C(L,L),D(L,0)A(0,0),\quad B(0,L),\quad C(L,L),\quad D(L,0)

令彈簧力 FF 對框架造成的作用方向如圖,並與外力 PP 分別建立彎矩方程。

1. 各桿件彎矩

對左柱 ABAB,以距離 AA 為 yy:

MAB=(P−F)y,0≤y≤LM_{AB}=(P-F)y,\qquad 0\le y\le L

對上梁 BCBC,以距離 BB 為 xx:

MBC=L(F−P)+Px,0≤x≤LM_{BC}=L(F-P)+Px,\qquad 0\le x\le L

對右柱 CDCD,以距離 DD 為 yy:

MCD=Fy,0≤y≤LM_{CD}=Fy,\qquad 0\le y\le L

因此彎曲應變能為

Ub=12EI[∫0L(P−F)2y2 dy+∫0L{L(F−P)+Px}2 dx+∫0LF2y2 dy]U_b= \frac{1}{2EI} \left[ \int_0^L (P-F)^2y^2\,dy + \int_0^L\{L(F-P)+Px\}^2\,dx + \int_0^L F^2y^2\,dy \right]

2. 對 FF 微分

由卡式第二定理:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 (三) (a) 題20 分

如圖三所示為一懸臂梁結構,A點為自由端,B點為固定支承,梁上承受一均佈載重,q0q_0,其強度為q0q_0,梁之EI=常數。
(a)請以共軛梁法(Conjugate-beam method)求該梁之撓度函數(Deflection function),亦即w(x)。
(20%)
🖼️【此處有附圖,請對照原卷】

AB↑↑↑↑↑↑←L→q0\begin{array}{ccccccc} A & \quad & \quad & \quad & \quad & \quad & B \\ \uparrow & \uparrow & \uparrow & \uparrow & \uparrow & \uparrow & \quad \\ & & & \leftarrow \quad L \quad \rightarrow & & & \\ & & & q_0 & & & \\ \end{array}

(圖三)

🖼️ 本題含圖表,以下為原卷對應頁面:

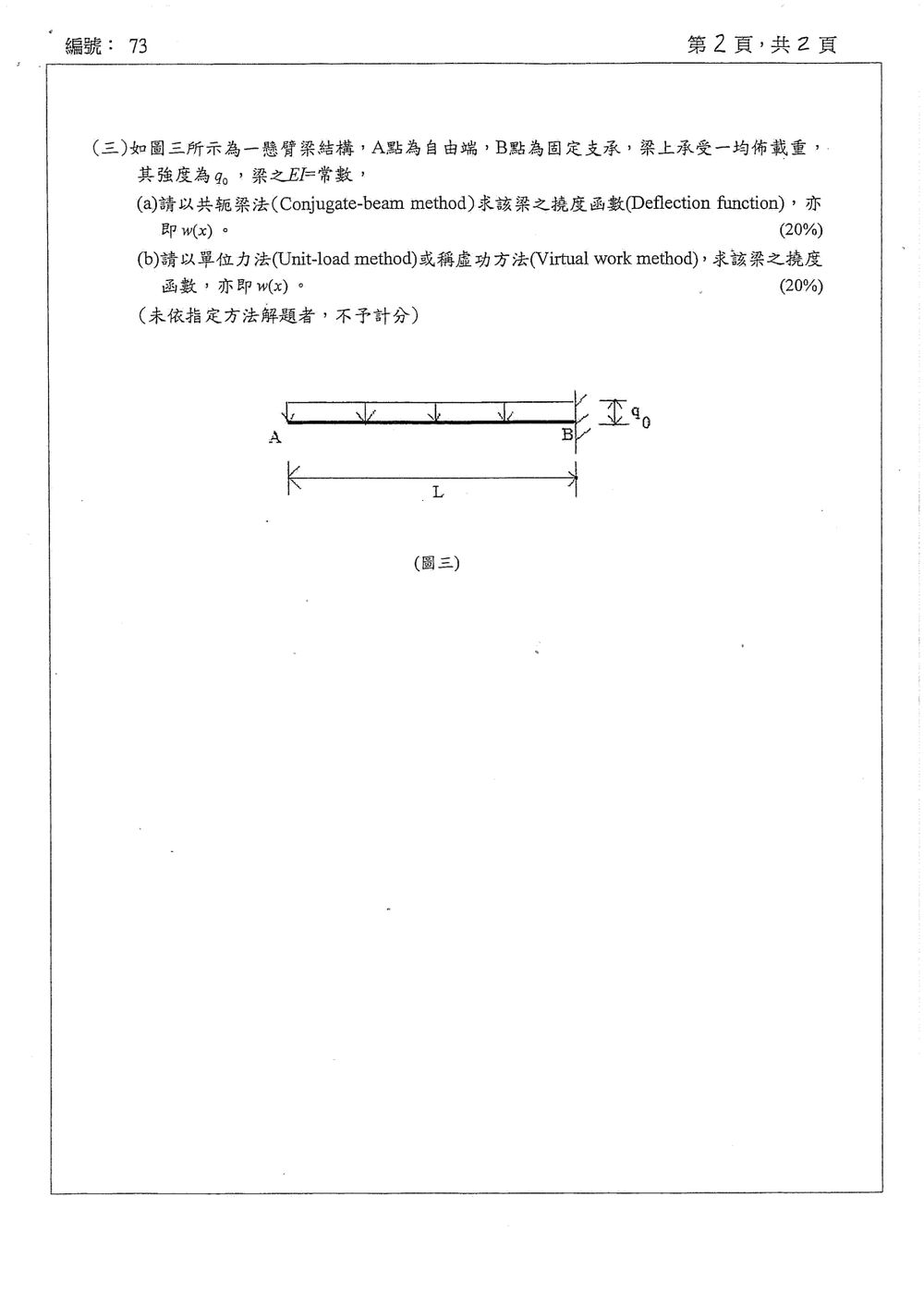

原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

共軛梁法將原梁的 M/EIM/EI 圖作為共軛梁的分布載重,並利用對應關係:

  • 共軛梁的剪力對應原梁轉角。
  • 共軛梁的彎矩對應原梁撓度。

原梁的自由端 AA 在共軛梁中改為固定端;原梁的固定端 BB 改為自由端。

解題方法

令 xx 自原梁自由端 AA 起算,向固定端 BB 增加,範圍為 0≤x≤L0\le x\le L;撓度以向下為正。距自由端 xx 處的原梁彎矩大小為

M(x)=q0x22M(x)=\frac{q_0x^2}{2}

因此,共軛梁承受的分布載重為

M(x)EI=q0x22EI\frac{M(x)}{EI}=\frac{q_0x^2}{2EI}

在共軛梁距 AA 為 xx 的截面取矩。截面右側、位置為 ss 的載重對該截面的力臂為 s−xs-x,故共軛梁彎矩為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 (三) (b) 題20 分

如圖三所示為一懸臂梁結構,A點為自由端,B點為固定支承,梁上承受一均佈載重,q0q_0,其強度為q0q_0,梁之EI=常數。
(b)請以單位力法(Unit-load method)或稱虛功方法(Virtual work method),求該梁之撓度函數,亦即w(x)。
(20%)
(未依指定方法解題者,不予計分)
🖼️【此處有附圖,請對照原卷】

AB↑↑↑↑↑↑←L→q0\begin{gathered} \begin{array}{ccccccc} A & \quad & \quad & \quad & \quad & \quad & B \\ \uparrow & \uparrow & \uparrow & \uparrow & \uparrow & \uparrow & \quad \\ \end{array} \\ \leftarrow \quad L \quad \rightarrow \\ q_0 \end{gathered}

(圖三)

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

以單位力法求梁上位置 xx 的撓度:

w(x)=∫0LM(s)mx(s)EI dsw(x)=\int_0^L \frac{M(s)m_x(s)}{EI}\,ds

其中 M(s)M(s) 是實際均佈載重造成的彎矩,mx(s)m_x(s) 是在欲求撓度的位置 xx 施加單位力後的虛彎矩。取向下撓度為正,梁的座標 ss 與 xx 均由自由端 AA 朝固定端 BB 量起。

解題方法

在距自由端 ss 處截面,左側均佈載重的合力為 q0sq_0s,作用於距 AA 為 s/2s/2 處。因此實際彎矩為

M(s)=−q0s(s2)=−q0s22M(s)=-q_0s\left(\frac{s}{2}\right) =-\frac{q_0s^2}{2}

在位置 xx 施加向下單位力。當截面位於單位力左側,即 0≤s<x0\le s<x,虛彎矩為零;當截面位於單位力右側,即 x≤s≤Lx\le s\le L,虛彎矩為

mx(s)=−(s−x)m_x(s)=-(s-x)
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊
