112 年 國立成功大學工程科學系碩士班己組《電子電路》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題

  1. If β\beta is 100 and IBQI_{BQ} is 12µA and VCEQV_{CEQ} is 5V, what are the collector resistance (5%), base resistance (5%) and collector current (5%)?
    🖼️【此處有附圖,請對照原卷】
🖼️ 本題含圖表,以下為原卷對應頁面:

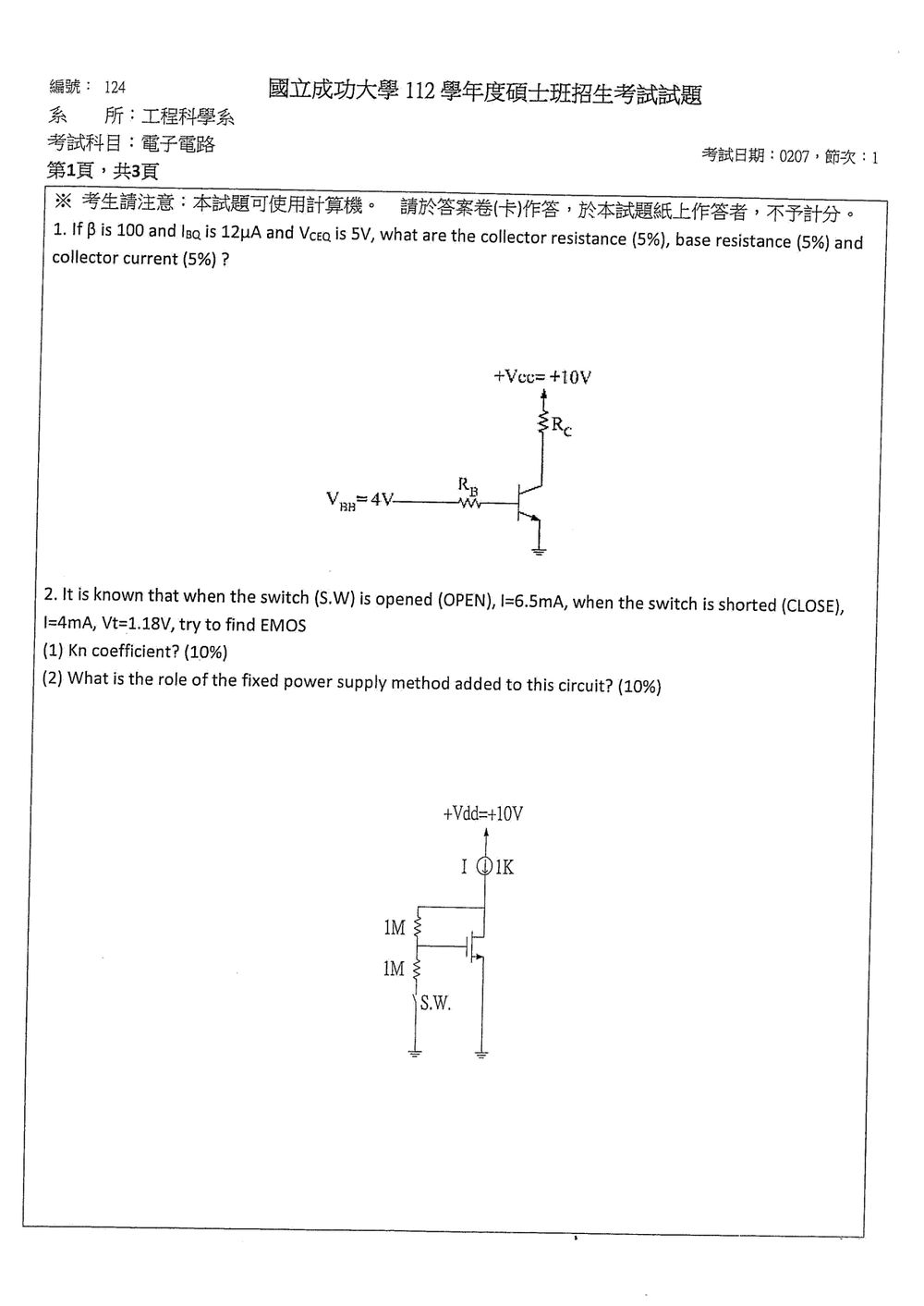

原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查 BJT 固定偏壓電路,使用三個基本關係式:

IC=βIBQI_C=\beta I_{BQ}

集極迴路套用 KVL:

VCC=ICRC+VCEQV_{CC}=I_C R_C+V_{CEQ}

基極迴路套用 KVL:

VBB=IBQRB+VBEV_{BB}=I_{BQ}R_B+V_{BE}

題目未明示 VBEV_{BE},依一般矽質 NPN 電晶體取 VBE≈0.7 VV_{BE}\approx0.7\text{ V}。

解題方法與計算

  1. 求集極電流
IC=βIBQ=100(12 μA)=1.2 mAI_C=\beta I_{BQ} =100(12\,\mu\text{A}) =1.2\,\text{mA}
  1. 求集極電阻

由集極迴路:

RC=VCC−VCEQIC=10−51.2 mAR_C=\frac{V_{CC}-V_{CEQ}}{I_C} =\frac{10-5}{1.2\,\text{mA}}
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題

  1. It is known that when the switch (S.W) is opened (OPEN), I=6.5mAI=6.5\text{mA}, when the switch is shorted (CLOSE), I=4mAI=4\text{mA}, Vt=1.18VV_t=1.18\text{V}, try to find EMOS
    (1) Kn coefficient? (10%)
    (2) What is the role of the fixed power supply method added to this circuit? (10%)
    🖼️【此處有附圖,請對照原卷】
🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查增強型 NMOS(EMOS)的偏壓分析,以及汲極回授偏壓與電壓分壓偏壓。

在飽和區,若採用題庫常見定義:

ID=Kn(VGS−Vt)2I_D=K_n(V_{GS}-V_t)^2

其中 KnK_n 為題目所求的導通係數。電路中 1 kΩ1\,\text{k}\Omega 電阻使汲極電壓為

VD=VDD−ID(1 kΩ)V_D=V_{DD}-I_D(1\,\text{k}\Omega)

且源極接地,因此

VGS=VG,VDS=VDV_{GS}=V_G,\qquad V_{DS}=V_D

(1) 求 KnK_n

開關 S.W. 打開

下方 1 MΩ1\,\text{M}\Omega 電阻未接地,閘極沒有直流電流,因此上方 1 MΩ1\,\text{M}\Omega 電阻沒有壓降:

VG=VDV_G=V_D

已知 ID=6.5 mAI_D=6.5\,\text{mA},故

VD=10−(6.5 mA)(1 kΩ)=3.5 VV_D=10-(6.5\,\text{mA})(1\,\text{k}\Omega) =3.5\,\text{V}

所以

VGS=3.5 VV_{GS}=3.5\,\text{V}

代入 MOSFET 飽和區公式:

6.5 mA=Kn(3.5−1.18)26.5\,\text{mA} =K_n(3.5-1.18)^2 Kn=6.5(2.32)2≈1.21 mA/V2K_n=\frac{6.5}{(2.32)^2} \approx 1.21\,\text{mA/V}^2

開關 S.W. 短路

此時兩個 1 MΩ1\,\text{M}\Omega 電阻形成分壓器,且閘極電流近似為零,因此

VG=1 MΩ1 MΩ+1 MΩVD=VD2V_G=\frac{1\,\text{M}\Omega}{1\,\text{M}\Omega+1\,\text{M}\Omega}V_D =\frac{V_D}{2}

已知 ID=4 mAI_D=4\,\text{mA}:

VD=10−(4 mA)(1 kΩ)=6 VV_D=10-(4\,\text{mA})(1\,\text{k}\Omega) =6\,\text{V}

因此

VGS=VG=62=3 VV_{GS}=V_G=\frac{6}{2}=3\,\text{V}

代入公式:

4 mA=Kn(3−1.18)24\,\text{mA}=K_n(3-1.18)^2
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題

  1. If β\beta is 100 and Early voltage (VAV_A) is 100V, please find (20%)
    (a) the DC voltage at the base (VBV_B) and the emitter (VEV_E); (5%)
    (b) if VCEQV_{CEQ} is 3.5V, find the value of the required collector resistance? (5%)
    (c) If the bypass and coupling capacitor are shorted, find the small signal voltage gain Av=Vo/VsA_v = V_o/V_s (5%)
    (d) If there is a 500Ω\Omega resistor in series with VsV_s, redo the problem in (c)? (5%)
    🖼️【此處有附圖,請對照原卷】
🖼️ 本題含圖表,以下為原卷對應頁面:

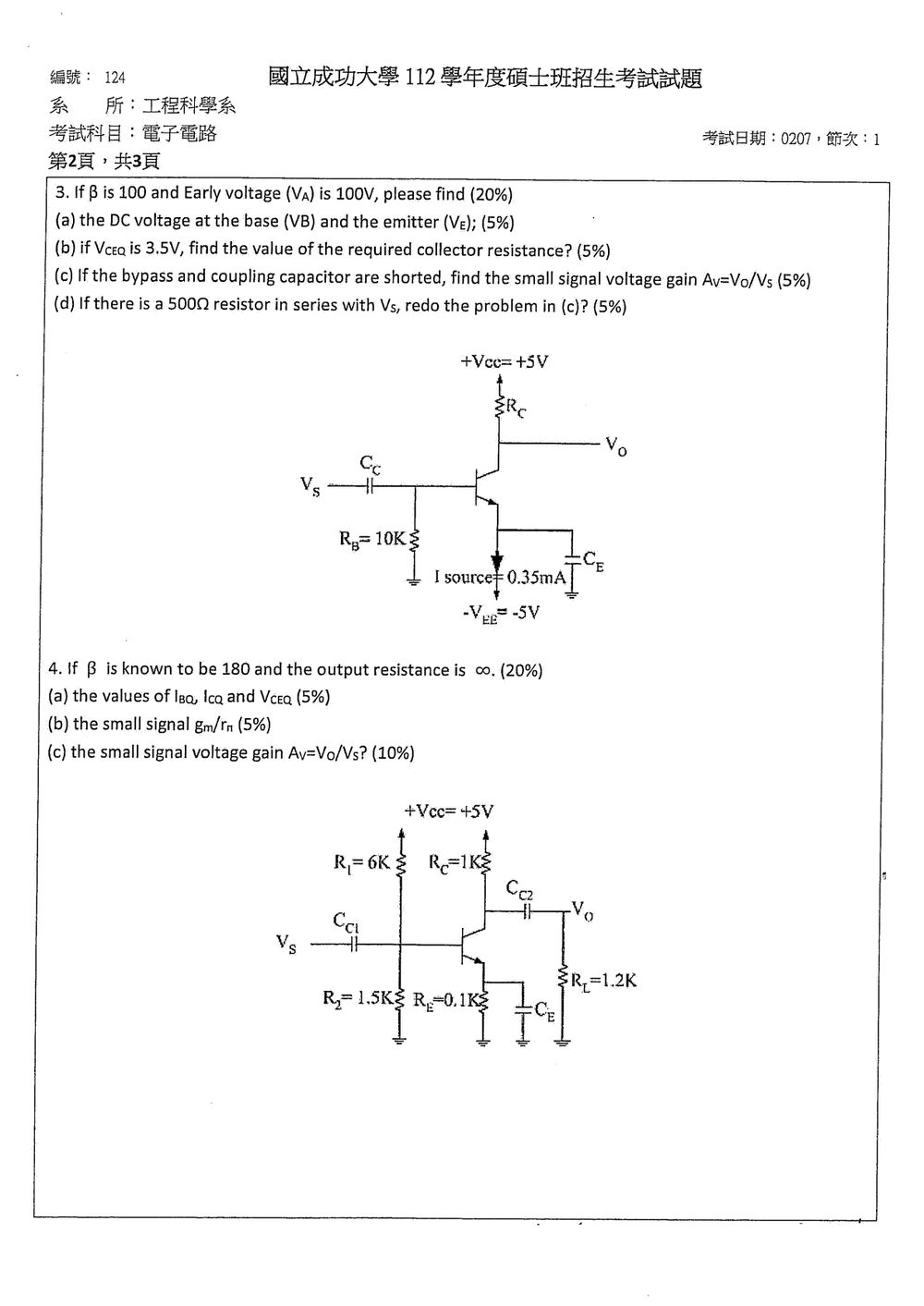

原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

直流分析時,CCC_C、CEC_E 視為開路;交流小訊號分析時,兩者視為短路。由圖可知:

  • 發射極電流源固定為 IE=0.35 mAI_E=0.35\,\text{mA}。
  • RB=10 kΩR_B=10\,\text{k}\Omega 接地。
  • VCC=+5 VV_{CC}=+5\,\text{V}、VEE=−5 VV_{EE}=-5\,\text{V}。
  • 採用矽 BJT 近似 VBE=0.7 VV_{BE}=0.7\,\text{V}、室溫 VT=25 mVV_T=25\,\text{mV}。
  • Early effect 所造成的小訊號輸出電阻為 ro≃VA/ICr_o\simeq V_A/I_C。

(a) 求 VBV_B 與 VEV_E

直流時 CCC_C 開路,因此訊號源不影響偏壓。由

IE=IC+IB=(β+1)IBI_E=I_C+I_B=(\beta+1)I_B

可得

IB=IEβ+1=0.35 mA101=3.465 μAI_B=\frac{I_E}{\beta+1} =\frac{0.35\,\text{mA}}{101} =3.465\,\mu\text{A}

基極電流由接地端經 RBR_B 流入基極,因此基極電壓為負:

VB=−IBRB=−(3.465 μA)(10 kΩ)=−0.03465 VV_B=-I_BR_B =-(3.465\,\mu\text{A})(10\,\text{k}\Omega) =-0.03465\,\text{V} VE=VB−VBE=−0.03465−0.7=−0.73465 VV_E=V_B-V_{BE} =-0.03465-0.7 =-0.73465\,\text{V}

(b) 求所需的 RCR_C

集極電流為

IC=ββ+1IE=100101(0.35 mA)=0.3465 mAI_C=\frac{\beta}{\beta+1}I_E =\frac{100}{101}(0.35\,\text{mA}) =0.3465\,\text{mA}

已知

VCEQ=VC−VE=3.5 VV_{CEQ}=V_C-V_E=3.5\,\text{V}

因此

VC=VE+3.5=−0.73465+3.5=2.76535 VV_C=V_E+3.5 =-0.73465+3.5 =2.76535\,\text{V}

RCR_C 上的電壓為

VRC=VCC−VC=5−2.76535=2.23465 VV_{R_C}=V_{CC}-V_C =5-2.76535 =2.23465\,\text{V}

故

RC=VRCIC=2.23465 V0.3465 mA≈6.45 kΩR_C=\frac{V_{R_C}}{I_C} =\frac{2.23465\,\text{V}}{0.3465\,\text{mA}} \approx 6.45\,\text{k}\Omega

(c) 求 Av=Vo/VsA_v=V_o/V_s

交流時 CEC_E 將發射極視為交流接地,因此

vπ=vb=vsv_\pi=v_b=v_s

由晶體管小訊號模型:

gm=ICVT=0.3465 mA25 mV=13.86 mSg_m=\frac{I_C}{V_T} =\frac{0.3465\,\text{mA}}{25\,\text{mV}} =13.86\,\text{mS}

Early effect 造成

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題

  1. If β\beta is known to be 180 and the output resistance is ∞\infty. (20%)
    (a) the values of IBQI_{BQ}, ICQI_{CQ} and VCEQV_{CEQ} (5%)
    (b) the small signal gm/rng_m/r_n (5%)
    (c) the small signal voltage gain Av=Vo/VsA_v = V_o/V_s? (10%)
    🖼️【此處有附圖,請對照原卷】
🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查 BJT 共射極放大器的:

  • 分壓偏壓直流工作點
  • 小訊號跨導 gmg_m
  • 混合 π\pi 模型的基極輸入電阻 rπr_\pi(題目記為 rnr_n)
  • 發射極旁路電容造成的交流接地
  • 集極負載並聯與共射極反相增益

採用常用近似:

VBE=0.7 V,VT=25 mVV_{BE}=0.7\text{ V},\qquad V_T=25\text{ mV}

解題方法

(a)求 IBQI_{BQ}、ICQI_{CQ}、VCEQV_{CEQ}

直流分析時,所有耦合電容與旁路電容視為開路,因此 RLR_L 不影響直流偏壓。

將 R1R_1、R2R_2 化為戴維寧等效:

VTH=51.5 kΩ6 kΩ+1.5 kΩ=1 VV_{TH}=5\frac{1.5\text{ k}\Omega}{6\text{ k}\Omega+1.5\text{ k}\Omega} =1\text{ V} RTH=R1∥R2=6 kΩ∥1.5 kΩ=1.2 kΩR_{TH}=R_1\parallel R_2 =6\text{ k}\Omega\parallel1.5\text{ k}\Omega =1.2\text{ k}\Omega

由基極迴路:

VTH=IBQRTH+VBE+IEQREV_{TH}=I_{BQ}R_{TH}+V_{BE}+I_{EQ}R_E

且

IEQ=(β+1)IBQI_{EQ}=(\beta+1)I_{BQ}

因此

IBQ=VTH−VBERTH+(β+1)REI_{BQ} =\frac{V_{TH}-V_{BE}} {R_{TH}+(\beta+1)R_E}

代入 β=180\beta=180、RE=0.1 kΩ=100ΩR_E=0.1\text{ k}\Omega=100\Omega:

IBQ=1−0.71.2 kΩ+181(100Ω)=0.319.3 kΩ≈15.54 μAI_{BQ} =\frac{1-0.7} {1.2\text{ k}\Omega+181(100\Omega)} =\frac{0.3}{19.3\text{ k}\Omega} \approx15.54\ \mu\text{A} ICQ=βIBQ=180(15.54 μA)≈2.80 mAI_{CQ}=\beta I_{BQ} =180(15.54\ \mu\text{A}) \approx2.80\text{ mA} IEQ=(β+1)IBQ≈2.81 mAI_{EQ}=(\beta+1)I_{BQ} \approx2.81\text{ mA}

射極電壓:

VE=IEQRE=(2.81 mA)(100Ω)≈0.281 VV_E=I_{EQ}R_E =(2.81\text{ mA})(100\Omega) \approx0.281\text{ V}

集極電壓:

VC=5−ICQRC=5−(2.80 mA)(1 kΩ)≈2.20 VV_C=5-I_{CQ}R_C =5-(2.80\text{ mA})(1\text{ k}\Omega) \approx2.20\text{ V}

所以

VCEQ=VC−VE≈2.20−0.281≈1.92 VV_{CEQ}=V_C-V_E \approx2.20-0.281 \approx1.92\text{ V}

(b)求小訊號 gm/rng_m/r_n

依混合 π\pi 模型,題目中的 rnr_n 視為 rπr_\pi:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 5 題

  1. As shown in the figure, we know that β\beta is 50. (25%)
    (a) What is its maximum fan out (Fan out)? (10%)
    (b) If β\beta is not considered to be 50, what is the minimum value of β\beta? (15%)
    🖼️【此處有附圖,請對照原卷】
🖼️ 本題含圖表,以下為原卷對應頁面:

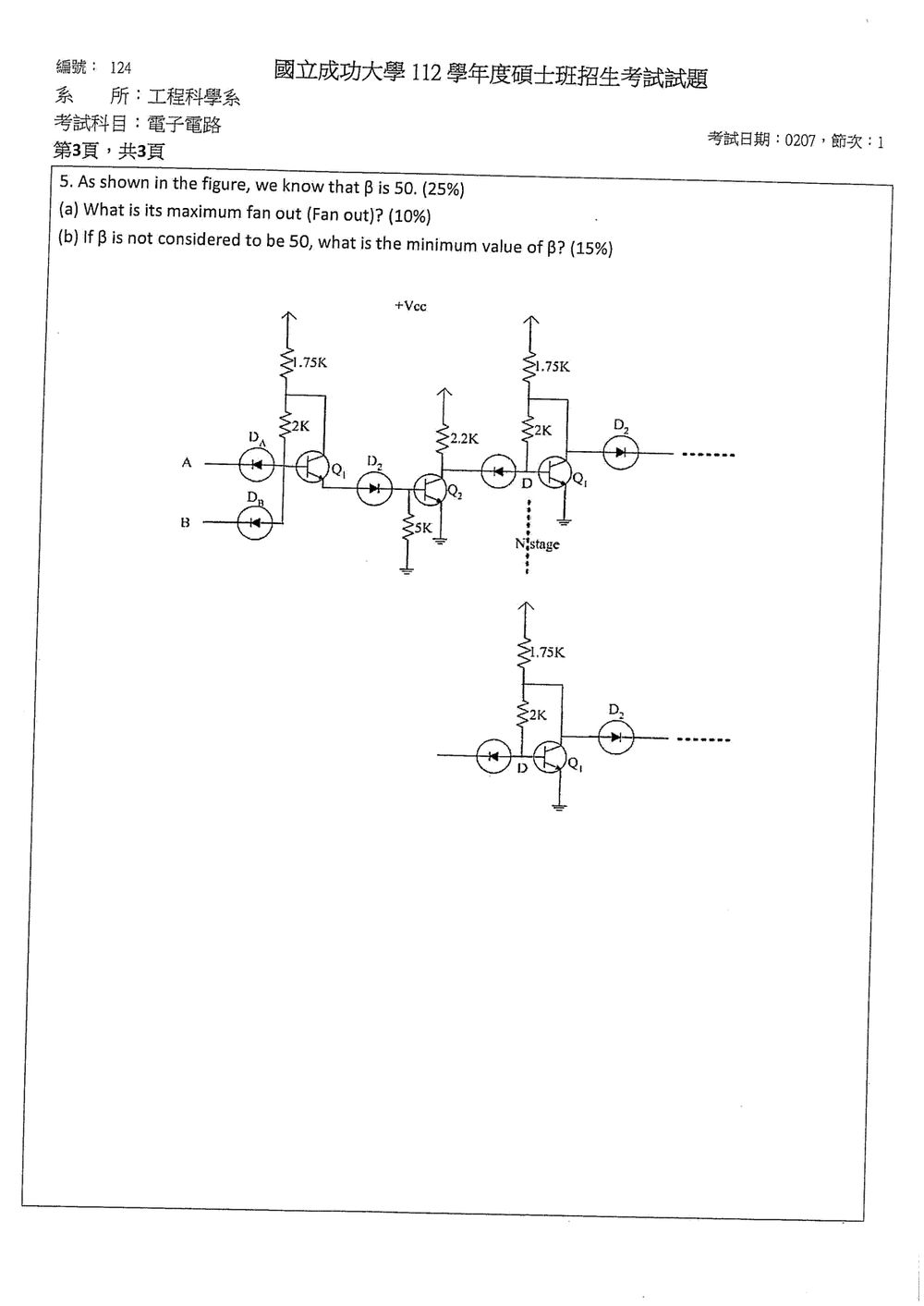

原卷第 4 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題為二極體—電晶體邏輯(DTL)電路,重點是:

  1. 計算輸出電晶體 Q2Q_2 在低態時可吸收的最大電流。
  2. 計算每一個後級輸入端經由輸入二極體所產生的負載電流。
  3. 由
IC2,可用=βIB2I_{C2,\text{可用}}=\beta I_{B2}

求最大 fan-out。

圖中未標示 VCCV_{CC},以下採用此類題目的標準假設:

VCC=5 V,VD=VBE=0.7 V,VCE(sat)=0.2 VV_{CC}=5\text{ V},\qquad V_D=V_{BE}=0.7\text{ V},\qquad V_{CE(sat)}=0.2\text{ V}

解題方法

1. 計算 Q2Q_2 的基極電流

當前級輸入使 Q1Q_1 截止時,Q1Q_1 集極電壓約為

VX=VD+VBE=0.7+0.7=1.4 VV_X=V_D+V_{BE}=0.7+0.7=1.4\text{ V}

由 1.75 kΩ1.75\,\text{k}\Omega 流入節點的總電流為

I1.75k=5−1.41.75k=2.057 mAI_{1.75k} =\frac{5-1.4}{1.75k} =2.057\text{ mA}

其中有一部分經由 2 kΩ2\,\text{k}\Omega 流向 Q1Q_1 的輸入二極體:

I2k=1.4−0.72k=0.350 mAI_{2k} =\frac{1.4-0.7}{2k} =0.350\text{ mA}

流經 D2D_2 的電流為

ID2=2.057−0.350=1.707 mAI_{D2}=2.057-0.350=1.707\text{ mA}

Q2Q_2 的 5 kΩ5\,\text{k}\Omega 基極電阻電流為

I5k=0.75k=0.140 mAI_{5k}=\frac{0.7}{5k}=0.140\text{ mA}

因此 Q2Q_2 基極電流:

IB2=1.707−0.140=1.567 mAI_{B2}=1.707-0.140 =1.567\text{ mA}

因為 β=50\beta=50,Q2Q_2 可提供的集極電流為

βIB2=50(1.567)=78.35 mA\beta I_{B2} =50(1.567) =78.35\text{ mA}

2. 計算 Q2Q_2 本身的集極電阻電流

Q2Q_2 飽和時,其 2.2 kΩ2.2\,\text{k}\Omega 集極電阻電流為

IC,R=VCC−VCE(sat)2.2k=5−0.22.2k=2.182 mAI_{C,R} =\frac{V_{CC}-V_{CE(sat)}}{2.2k} =\frac{5-0.2}{2.2k} =2.182\text{ mA}

可供後級負載使用的電流為

IL,total=78.35−2.182=76.17 mAI_{L,\text{total}} =78.35-2.182 =76.17\text{ mA}
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊
