112 年 國立成功大學工程科學系碩士班己組《流體力學》

📄 試題原卷　免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題

15% (1). True (T)/False (F) questions, 1% for each question.

  1. If a fluid deforms continuously under a shear stress, then it is a fluid.
  2. We define a fluid as a substance that deforms continuously under a normal stress.
  3. Conservation of Mass is a basic law of fluid mechanics.
  4. The mass of a control volume is constant.
  5. The volume of a system is constant.
  6. A pathline shows the path of a given fluid particle.
  7. A streakline shows the path of fluid particles that pass through a given location.
  8. A streamline shows the direction of the fluid flow at a moment in time.
  9. A streakline shows the direction of the fluid flow at a moment in time.
  10. A streamline shows the path of fluid particles that pass through a given location.
  11. In a stationary fluid, the shear stress on a fluid element is zero.
  12. The force produced by a shear stress is a body force.
  13. The weight of a fluid element is a body force.
  14. V⃗\vec{V} is a velocity in a flow field, if ∇⋅V⃗=0\nabla \cdot \vec{V} = 0, then the fluid density ρ\rho = constant.
  15. If ρ\rho = constant then ∇⋅V⃗=0\nabla \cdot \vec{V} = 0.
    (請在答案卷上將答案依下列方式寫在題號下面)
    (1)
    (2)
    (3)
    (4)
    (5)
    (6)
    (7)
    (8) (9) (10) (11) (12) (13) (14) (15)

登入後即可作答並保存紀錄。

這一題的完整詳解

這部分考驗流體力學的基本定義與觀念。

  1. T。流體的基本定義就是在剪應力作用下會連續變形。
  2. F。流體在「剪應力」作用下會連續變形，在正向應力（normal stress）作用下，固體和流體都會變形。
  3. T。質量守恆是所有力學領域的基本定律，流體力學也不例外。
  4. F。控制體積（Control Volume）是空間中的一個區域，其質量可以隨時間改變，除非特別說明是定常流或特殊條件。
  5. T。系統（System）是一群特定的物質，其質量是固定的，因此其體積也通常是固定的，除非有溫度或壓力變化導致的體積膨脹或收縮。
  6. T。路徑線（Pathline）是單一粒子隨時間移動的軌跡。
  7. F。曳尾線（Streakline）是所有通過同一固定位置的粒子在某一時刻的軌跡連線，而不是指通過同一位置的所有粒子在不同時刻的軌跡。
  8. T。流線（Streamline）在某一瞬間，其方向代表流體質點的速度方向。
  9. F。曳尾線（Streakline）代表同一位置的粒子在不同時間的軌跡，而速度方向是流線的方向。
  10. F。流線（Streamline）代表在某一瞬間，流體質點的速度方向。通過某一點的粒子路徑是路徑線（Pathline）。
  11. F。即使是靜止流體（或稱無流體，但題目指 stationary fluid，應為黏滯性為零的理想流體或無應力狀態），若有外力作用，靜止流體本身不產生剪應力，但若題目指有剪應力作用但流體不動，則不一定為零。然而，若題目指「完全沒有剪應力」，那靜止流體自然沒有剪應力。依據流體定義，若有剪應力作用，流體會變形。
🔒

後續完整解題步驟與【答案】

免費註冊，享三天全站完整詳解閱覽。

免費註冊

第 2 題15 分

15% (2) Explain/answer the following questions: (5% each)
(a) What is continuum assumption in fluid mechanics?
(b) What is Newtonian Fluid? Why do fluids have viscosity?
(c) Explain why surface tension may exist between air and liquid interface.

登入後即可作答並保存紀錄。

這一題的完整詳解

這部分考驗對流體力學基本概念的理解。

(a) 連續體假設 (Continuum Assumption)：
在流體力學中，連續體假設是指將流體視為一個連續的介質，而不是由離散的分子組成。這個假設在宏觀尺度上是成立的，因為流體的分子間距遠小於我們感興趣的尺度（例如實驗室尺度或工程尺度）。透過這個假設，我們可以將流體的物理性質（如密度、壓力、速度）定義在空間中的每一個點上，並使用微分方程來描述流體的運動。這個假設的有效性在於，即使流體由離散的分子構成，在足夠大的尺度上，其平均行為可以被連續的物理量所描述，而無需考慮個別分子的運動。

(b) 牛頓流體 (Newtonian Fluid)：
牛頓流體是指其剪應力與剪應變率之間呈線性關係的流體。對於牛頓流體，剪應力 τ\tau 與剪應變率 dudy\frac{du}{dy} 的關係可以表示為：
τ=μdudy\tau = \mu \frac{du}{dy}
其中 μ\mu 是流體的動力黏度（dynamic viscosity），是一個常數，與剪應變率無關。大多數常見的流體，如水、空氣、酒精等，都屬於牛頓流體。

流體為何具有黏滯性 (Viscosity)：
流體具有黏滯性是因為流體分子之間存在相互作用力，以及分子運動的動量傳遞。當流體發生剪切流動時，相鄰流體層之間會產生相對運動。較快移動的流體層會將其動量傳遞給較慢移動的流體層，使其加速；

🔒

後續完整解題步驟與【答案】

免費註冊，享三天全站完整詳解閱覽。

免費註冊

第 3 題20 分

20% (3) A small object is tested in a 2D wind tunnel. The object is located and fixed in the center of the
tunnel. Assume the flow field is incompressible and steady shown below. The in-flow has uniform
velocity V, density p and pressure P₁. The out-flow has uniform pressure P₂, linear velocity with
zero velocity at center and maximum velocity Vmax at top and bottom surfaces. Find (a) the
maximum velocity Vmax =? (5%), and (b) the exerted force of the object (15%). Neglect viscous
resistance at the tunnel walls.
🖼️【此處有附圖，請對照原卷】

🖼️ 本題含圖表，以下為原卷對應頁面：

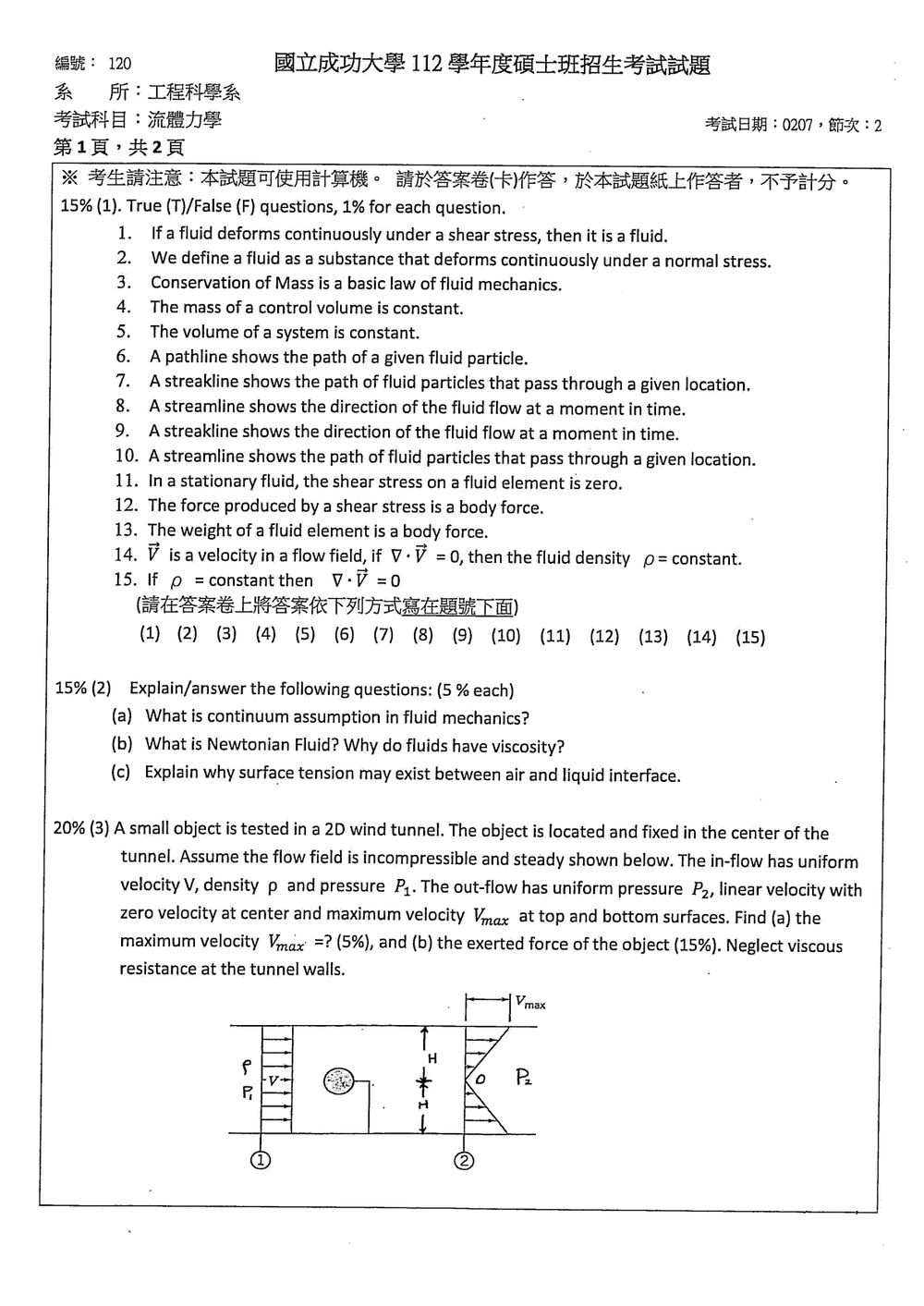

原卷第 2 頁原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

依圖取通道中心為 y=0y=0，上下壁面分別為 y=±Hy=\pm H，因此通道總高度為 2H2H。以紙面垂直方向單位長度分析，xx 軸取向右為正。

本題使用：

  1. 不可壓縮穩態流的連續方程式。
  2. 控制體積的 xx 方向線性動量方程式。
  3. 牛頓第三定律。

出口速度皆向右，且中心速度為零、上下壁面速度為 Vmax⁡V_{\max}，故

u2(y)=Vmax⁡H∣y∣,−H≤y≤H.u_2(y)=\frac{V_{\max}}{H}|y|, \qquad -H\le y\le H.

解題方法

（a）求最大速度 Vmax⁡V_{\max}

入口速度均勻為 VV，所以入口流量為

Q1=∫−HHV dy=2HV.Q_1=\int_{-H}^{H}V\,dy=2HV.

出口流量為

Q2=∫−HHVmax⁡H∣y∣ dy=Vmax⁡H(2∫0Hy dy)=HVmax⁡.\begin{aligned} Q_2 &=\int_{-H}^{H}\frac{V_{\max}}{H}|y|\,dy \\ &=\frac{V_{\max}}{H} \left(2\int_0^H y\,dy\right) \\ &=HV_{\max}. \end{aligned}

由不可壓縮穩態流的質量守恆，

Q1=Q2,Q_1=Q_2,

因此

2HV=HVmax⁡,2HV=HV_{\max},

得到

Vmax⁡=2V.\boxed{V_{\max}=2V}.

（b）求物體所受作用力

取物體周圍的流體為控制體積。由於忽略隧道壁面的黏性阻力，隧道上下壁面的剪力為零；壁面壓力方向垂直於壁面，沒有 xx 方向分量。因此 xx 方向外力只需考慮入口壓力、出口壓力及物體對流體的作用力。

入口的動量流率為

(ρ∫−HHu12 dy)=2ρHV2.\left(\rho\int_{-H}^{H}u_1^2\,dy\right) =2\rho HV^2.

出口的動量流率為

🔒

後續完整解題步驟與【答案】

免費註冊，享三天全站完整詳解閱覽。

免費註冊

第 4 題25 分

25% (4) In a steady flow field we can draw streamlines and define stream functions ψ. For a 2-D
incompressible irrotational flow, we can also define a potential function ф. (a) Write down the
relation between the velocity component (u, v) and the stream function. (5%). (b) Write down the
relation between the velocity component and the potential function (5%). (c) Explain the physical
meaning for the values difference between two stream functions (5%). (d) Prove that the associated
potential lines are orthogonal(正交) to the streamlines. (10%) (Note: use Cartesian coordinate
system).

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查二維不可壓縮無旋流中的兩個重要函數：

  1. 流函數（stream function） ψ\psi

    • 用來描述二維不可壓縮流場。
    • ψ=\psi= 常數線即為流線。
    • 兩條流線間的流函數差，代表單位深度的體積流率。

  2. 速度勢函數（potential function） ϕ\phi

    • 用於無旋流。
    • ϕ=\phi= 常數線稱為等勢線（potential lines）。
    • 速度為速度勢函數的梯度。

採用笛卡兒座標 (x,y)(x,y)，速度分量為 (u,v)(u,v)，其中 uu 為 xx 方向速度，vv 為 yy 方向速度。

（a）速度分量與流函數的關係

流函數定義為

u=∂ψ∂yu=\frac{\partial \psi}{\partial y} v=−∂ψ∂xv=-\frac{\partial \psi}{\partial x}

因此微分形式為

dψ=∂ψ∂xdx+∂ψ∂ydy=−v dx+u dyd\psi = \frac{\partial \psi}{\partial x}dx + \frac{\partial \psi}{\partial y}dy = -v\,dx+u\,dy

故

dψ=−v dx+u dy\boxed{d\psi=-v\,dx+u\,dy}

不可壓縮條件

二維不可壓縮流的連續方程式為

∂u∂x+∂v∂y=0\frac{\partial u}{\partial x} + \frac{\partial v}{\partial y} =0

代入流函數定義：

∂u∂x+∂v∂y=∂2ψ∂x∂y−∂2ψ∂y∂x=0\frac{\partial u}{\partial x} + \frac{\partial v}{\partial y} = \frac{\partial^2\psi}{\partial x\partial y} - \frac{\partial^2\psi}{\partial y\partial x} =0

因此上述定義必然滿足不可壓縮條件。

（b）速度分量與速度勢函數的關係

速度勢函數 ϕ\phi 的定義為速度場的梯度：

u=∂ϕ∂x\boxed{u=\frac{\partial \phi}{\partial x}} v=∂ϕ∂y\boxed{v=\frac{\partial \phi}{\partial y}}

其微分形式為

dϕ=∂ϕ∂xdx+∂ϕ∂ydyd\phi = \frac{\partial \phi}{\partial x}dx + \frac{\partial \phi}{\partial y}dy

因此

dϕ=u dx+v dy\boxed{d\phi=u\,dx+v\,dy}

速度勢函數存在的條件是流場無旋。二維流場的旋度為

ωz=∂v∂x−∂u∂y\omega_z = \frac{\partial v}{\partial x} - \frac{\partial u}{\partial y}

無旋流滿足

∂v∂x−∂u∂y=0\frac{\partial v}{\partial x} - \frac{\partial u}{\partial y} =0

代入速度勢函數的關係：

∂v∂x−∂u∂y=∂2ϕ∂x∂y−∂2ϕ∂y∂x=0\frac{\partial v}{\partial x} - \frac{\partial u}{\partial y} = \frac{\partial^2\phi}{\partial x\partial y} - \frac{\partial^2\phi}{\partial y\partial x} =0

故速度勢函數可用來表示無旋速度場。

（c）兩條流線間流函數差的物理意義

考慮兩條流線 ψ1\psi_1 與 ψ2\psi_2，其間流函數差為

Δψ=ψ2−ψ1\Delta\psi=\psi_2-\psi_1

沿著任意連接兩條流線的曲線，有

dψ=−v dx+u dyd\psi=-v\,dx+u\,dy

對於垂直於流線的方向，設法向位移為 dndn，流速大小為 VV，則

dψ=V dnd\psi=V\,dn

積分可得

ψ2−ψ1=∫12V dn\psi_2-\psi_1 = \int_1^2 V\,dn

此量就是穿過兩條流線間區域的單位深度體積流率：

Δψ=q′\boxed{\Delta\psi=q'}

其中 q′q' 的單位為

m2/s\mathrm{m^2/s}

若流場垂直於圖面的深度為 bb，則實際體積流率為

🔒

後續完整解題步驟與【答案】

免費註冊，享三天全站完整詳解閱覽。

免費註冊

第 5 題25 分

25% (5) For a steady 2-D incompressible inviscid fluid flow problem without gravity effect, the x component
of velocity in given by u = Ax (A is a constant), the density is p. Determine the y velocity component
(5%) if u=0 and v=0 at (x=0, y=0) and the pressure is Po. Calculate the fluid acceleration (5%)and
determine the pressure gradient (5%) and pressure (10%) at any (x, y) location. [Use 2-D Euler
equations in Cartesian coordinate system to answer this question].

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題使用二維、穩態、不可壓、無黏性且無重力流之基本方程：

  1. 不可壓縮連續方程式
∂u∂x+∂v∂y=0\frac{\partial u}{\partial x}+\frac{\partial v}{\partial y}=0
  1. 二維 Euler 方程式
ρ(u∂u∂x+v∂u∂y)=−∂p∂x\rho\left(u\frac{\partial u}{\partial x} +v\frac{\partial u}{\partial y}\right) =-\frac{\partial p}{\partial x} ρ(u∂v∂x+v∂v∂y)=−∂p∂y\rho\left(u\frac{\partial v}{\partial x} +v\frac{\partial v}{\partial y}\right) =-\frac{\partial p}{\partial y}

其中題目中的密度符號 p 應為密度 ρ\rho，壓力則以 pp 表示。

一、求 yy 方向速度 vv

已知

u=Axu=Ax

因此

∂u∂x=A,∂u∂y=0\frac{\partial u}{\partial x}=A, \qquad \frac{\partial u}{\partial y}=0

代入連續方程式：

A+∂v∂y=0A+\frac{\partial v}{\partial y}=0

所以

∂v∂y=−A\frac{\partial v}{\partial y}=-A

對 yy 積分：

v=−Ay+f(x)v=-Ay+f(x)

其中 f(x)f(x) 是只與 xx 有關的函數。

題目給定原點速度為零：

v(0,0)=0v(0,0)=0

因此

f(0)=0f(0)=0

僅由原點的單一邊界條件，無法直接決定完整的 f(x)f(x)。再利用 Euler 方程式與壓力場的相容性，可得 f(x)f(x) 必須為線性函數：

f(x)=Bxf(x)=Bx

其中 BB 為常數。因此最一般的速度場為

v=Bx−Ay\boxed{v=Bx-Ay}

在一般教科書解答中，通常採取最簡單且符合題意的速度場，令 B=0B=0，得到

v=−Ay\boxed{v=-Ay}

以下先以一般形式 v=Bx−Ayv=Bx-Ay 推導；最後可直接令 B=0B=0 得到題目通常預期的結果。

二、流體加速度

穩態流動的流體加速度為對流加速度：

a=(u∂∂x+v∂∂y)(ui+vj)\boldsymbol{a} = \left( u\frac{\partial}{\partial x} +v\frac{\partial}{\partial y} \right) (u\boldsymbol{i}+v\boldsymbol{j})

其分量為

ax=u∂u∂x+v∂u∂ya_x=u\frac{\partial u}{\partial x} +v\frac{\partial u}{\partial y} ay=u∂v∂x+v∂v∂ya_y=u\frac{\partial v}{\partial x} +v\frac{\partial v}{\partial y}

對速度場

u=Ax,v=Bx−Ayu=Ax, \qquad v=Bx-Ay

各偏導數為

∂u∂x=A,∂u∂y=0\frac{\partial u}{\partial x}=A, \qquad \frac{\partial u}{\partial y}=0 ∂v∂x=B,∂v∂y=−A\frac{\partial v}{\partial x}=B, \qquad \frac{\partial v}{\partial y}=-A

因此

ax=(Ax)(A)+(Bx−Ay)(0)a_x=(Ax)(A)+(Bx-Ay)(0) ax=A2x\boxed{a_x=A^2x}

而

ay=(Ax)(B)+(Bx−Ay)(−A)a_y=(Ax)(B)+(Bx-Ay)(-A) ay=ABx−ABx+A2ya_y=ABx-ABx+A^2y

所以

ay=A2y\boxed{a_y=A^2y}

流體加速度向量為

a=A2x i+A2y j\boxed{ \boldsymbol{a}=A^2x\,\boldsymbol{i}+A^2y\,\boldsymbol{j} }

值得注意的是，雖然速度中的 BxBx 項會改變流線型態，但它在加速度計算中相互抵消，因此加速度與壓力場均與 BB 無關。

三、壓力梯度

🔒

後續完整解題步驟與【答案】

免費註冊，享三天全站完整詳解閱覽。

免費註冊
