109 年 國立中山大學機械與機電工程學系碩士班乙組《材料力學》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 Prob. #1 (1) 題10 分

Plot the engineering and true stress-strain diagrams for a ductile material. (10%,不必依照比例繪製,並請以中文或英文標出圖上各個區域的名稱以及相對應的應力名稱,錯一個
扣一分,扣至10分為止)

登入後即可作答並保存紀錄。

這一題的完整詳解

此題考驗對材料力學中應力-應變曲線的基本概念,特別是區分工程應力-應變與真實應力-應變曲線的差異。

解題說明:
對於延性材料(ductile material),其應力-應變曲線通常包含以下幾個區域:

  1. 彈性區 (Elastic Region):在此區域,應力與應變成正比(符合虎克定律),移除應力後材料會恢復原狀。
  2. 比例極限 (Proportional Limit):彈性區的終點,超過此點後應力與應變不再呈線性關係。
  3. 彈性極限 (Elastic Limit):材料能夠恢復原狀的最高應力點,通常非常接近比例極限。
  4. 降伏點 (Yield Point):材料開始發生顯著塑性變形的點。對於某些材料(如低碳鋼),會有一個明顯的降伏點(上降伏點和下降伏點);對於其他延性材料,則可能只有一個屈服強度(Yield Strength),通常定義為 0.2% 應變下的應力值。
  5. 加工硬化區 (Strain Hardening Region):在降伏點之後,材料持續承受塑性變形,但所需的應力會隨著應變的增加而提高,這是由於材料內部的晶格結構發生了變化。
  6. 極限強度/抗拉強度 (Ultimate Tensile Strength, UTS):材料所能承受的最大應力。在此點之後,材料開始出現頸縮(necking)現象。
  7. 斷裂點 (Fracture Point):材料最終斷裂時的應力與應變。

工程應力-應變曲線 (Engineering Stress-Strain Curve):

  • 應力定義為 σe=PA0\sigma_e = \frac{P}{A_0},其中 PP 是施加的載荷,A0A_0 是材料的初始橫截面積。
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 Prob. #1 (2) 題20 分

以中文解釋(或回答)下列名詞(或問題)(20%)
(a) General state of stress (6%,請畫出來並標示之,錯一個扣一分,扣至6分為止)
(b) Hooke's law (2%) (解釋加公式)
(c) Poisson's ratio (2%)(公式及其範圍)
(d) Homogeneous material (2 %)
(e) Isotropic material (2%)
(f) Modulus of toughness (2%)(解釋加圖示)
(g) Saint-Venant's Principle (2%)
(h) Statically indeterminate problem (2%)

登入後即可作答並保存紀錄。

這一題的完整詳解

此題為名詞解釋題,涵蓋材料力學中的基本概念,旨在測試考生對關鍵術語的理解程度。

解題說明:

(a) General state of stress (6%)
解釋: 在三維空間中,材料內某一點的應力狀態,由通過該點的平面上作用的所有法向應力(normal stresses)和剪切應力(shear stresses)所描述。通常用一個 3×33 \times 3 的應力張量(stress tensor)來表示。
圖示:
繪製一個微小立方體單元,並在其六個面上標示出垂直於面的法向應力(σx,σy,σz\sigma_x, \sigma_y, \sigma_z)以及面內垂直於邊緣的剪切應力(τxy,τyx,τxz,τzx,τyz,τzy\tau_{xy}, \tau_{yx}, \tau_{xz}, \tau_{zx}, \tau_{yz}, \tau_{zy})。由於剪切應力張量是對稱的,即 τxy=τyx\tau_{xy} = \tau_{yx} 等,因此只需要標示出 9 個獨立的應力分量:σx,σy,σz,τxy,τxz,τyz\sigma_x, \sigma_y, \sigma_z, \tau_{xy}, \tau_{xz}, \tau_{yz}。

[σxτxyτxzτyxσyτyzτzxτzyσz]\begin{bmatrix} \sigma_x & \tau_{xy} & \tau_{xz} \\ \tau_{yx} & \sigma_y & \tau_{yz} \\ \tau_{zx} & \tau_{zy} & \sigma_z \end{bmatrix}

其中 τxy=τyx\tau_{xy} = \tau_{yx}, τxz=τzx\tau_{xz} = \tau_{zx}, τyz=τzy\tau_{yz} = \tau_{zy}。
【答案】 應力張量及其圖示。

(b) Hooke's law (2%)
解釋: 在材料的彈性範圍內,應力與應變成正比關係的定律。對於線彈性材料,此比例常數稱為材料的彈性模數(Young's Modulus)或剪力彈性模數(Shear Modulus),取決於所考慮的應力類型。
公式:
單軸拉伸/壓縮:σ=Eϵ\sigma = E \epsilon
其中 σ\sigma 是正向應力,EE 是楊氏模數,ϵ\epsilon 是正向應變。
剪切:τ=Gγ\tau = G \gamma
其中 τ\tau 是剪應力,GG 是剪力彈性模數,γ\gamma 是剪應變。
【答案】 解釋並包含上述公式。

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 Prob. #2 (1) 題5 分

Draw the shear and moment diagrams for the following beams. (請清楚標示相關參數及數值、畫出V-及M-Diagram,不必說明如此標示、畫圖的理由;每小題錯一個扣一分,扣至5分為止)
編號
Beams
F.B.D.
(1)
(5%)
2 kip/ft
6 ft
3 ft
4 kip
2(6)kip 2(3) kip 4 kip
20 kip-ft
Ax
M
3ft
4ft
+2ft 20 kip ft
Ay=0, Ay-19 kip, M₁=113 kip ft

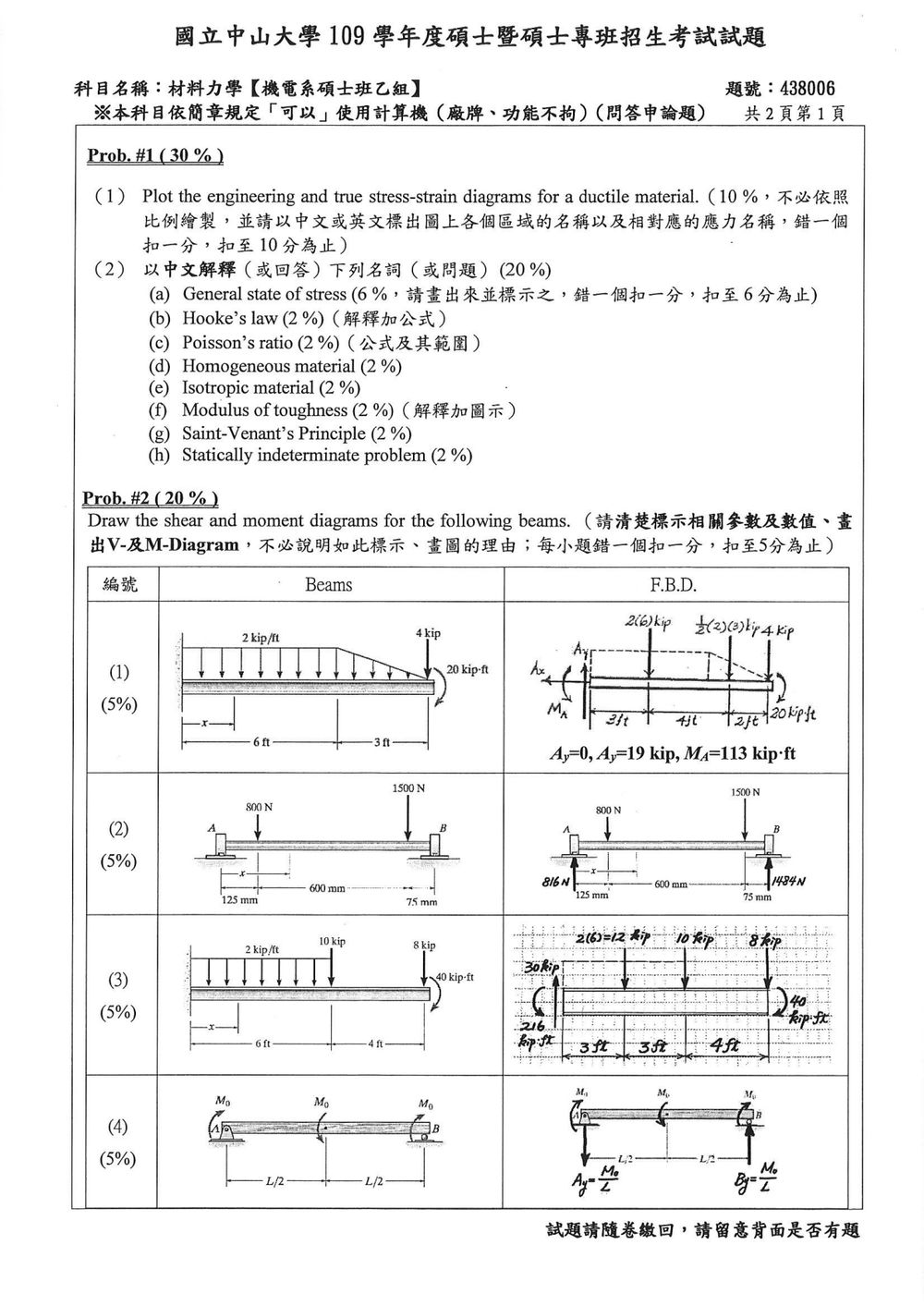

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

此題考查懸臂梁的剪力圖(VV-Diagram)與彎矩圖(MM-Diagram),使用:

dVdx=−w(x),dMdx=V(x)\frac{dV}{dx}=-w(x),\qquad \frac{dM}{dx}=V(x)

其中 w(x)w(x) 為分布載重。集中力會造成剪力圖垂直跳躍;集中力矩會造成彎矩圖垂直跳躍。

取 x=0x=0 為固定端 AA,向右為正,彎矩以逆時針為正;剪力圖採左截面向上為正,彎矩圖正值代表正彎矩。


1. 等效載重與支承反力

均佈載重

前 6 ft6\ \text{ft} 承受 2 kip/ft2\ \text{kip/ft}:

R1=2(6)=12 kipR_1=2(6)=12\ \text{kip}

作用位置在:

x=3 ftx=3\ \text{ft}

三角形分布載重

後 3 ft3\ \text{ft} 的載重由 2 kip/ft2\ \text{kip/ft} 線性遞減至零:

R2=12(3)(2)=3 kipR_2=\frac{1}{2}(3)(2)=3\ \text{kip}

其作用位置距離大端 1 ft1\ \text{ft},因此:

x=6+1=7 ftx=6+1=7\ \text{ft}

固定端反力

垂直力平衡:

Ay=12+3+4=19 kipA_y=12+3+4=19\ \text{kip}

水平力平衡:

Ax=0A_x=0

固定端力矩平衡:

MA=12(3)+3(7)+4(9)+20M_A =12(3)+3(7)+4(9)+20 MA=113 kip⋅ft\boxed{M_A=113\ \text{kip}\cdot\text{ft}}

固定端反力矩方向為逆時針。


2. 剪力圖

區段 0≤x≤60\le x\le6

此區間載重為 2 kip/ft2\ \text{kip/ft},故:

V(x)=19−2xV(x)=19-2x

重要位置:

V(0)=19 kipV(0)=19\ \text{kip} V(6)=19−2(6)=7 kipV(6)=19-2(6)=7\ \text{kip}

因此剪力圖由 +19+19 以斜率 −2 kip/ft-2\ \text{kip/ft} 線性下降至 +7 kip+7\ \text{kip}。

區段 6≤x≤96\le x\le9

令 t=x−6t=x-6,三角形載重函數為:

w(t)=2−23tw(t)=2-\frac{2}{3}t

因此:

V(t)=7−∫0t(2−23s)dsV(t)=7-\int_0^t\left(2-\frac{2}{3}s\right)ds V(t)=7−2t+t23V(t)=7-2t+\frac{t^2}{3}

在 x=9x=9,即 t=3t=3:

V(9−)=7−2(3)+323=4 kipV(9^-)=7-2(3)+\frac{3^2}{3}=4\ \text{kip}

末端有向下集中力 4 kip4\ \text{kip},故剪力圖跳降:

V(9+)=4−4=0V(9^+)=4-4=0

剪力圖關鍵值為:

位置剪力
x=0x=0+19 kip+19\ \text{kip}
x=6x=6+7 kip+7\ \text{kip}
x=9−x=9^-+4 kip+4\ \text{kip}
x=9+x=9^+00

剪力圖形狀:前段為直線下降,後段為向上凹的二次曲線,末端因 4 kip4\ \text{kip} 集中力跳回零。


3. 彎矩圖

固定端彎矩為負彎矩:

M(0)=−113 kip⋅ftM(0)=-113\ \text{kip}\cdot\text{ft}

區段 0≤x≤60\le x\le6

由 dMdx=V\dfrac{dM}{dx}=V:

M(x)=∫(19−2x) dxM(x)=\int(19-2x)\,dx
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 Prob. #2 (2) 題5 分

Draw the shear and moment diagrams for the following beams. (請清楚標示相關參數及數值、畫出V-及M-Diagram,不必說明如此標示、畫圖的理由;每小題錯一個扣一分,扣至5分為止)
編號
Beams
F.B.D.
(2)
(5%)
1500 N
1.500 N
800 N
800 N
A
B
816 N
600 mm
1484 N
600 mm
125 mm
125 mm
75 mm
7.5 mm

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查簡支梁集中力作用下的:

  • 支承反力
  • 剪力圖(V-Diagram)
  • 彎矩圖(M-Diagram)
  • 集中力造成剪力圖的垂直跳躍
  • 剪力與彎矩的關係:dMdx=V\dfrac{dM}{dx}=V

取 A 點為 x=0x=0,向右為正;彎矩正號採下凹(sagging)為正。

梁長為

L=125+600+75=800 mmL=125+600+75=800\ \text{mm}

集中力位置為:

  • 800 N800\ \text{N}:x=125 mmx=125\ \text{mm}
  • 1500 N1500\ \text{N}:x=125+600=725 mmx=125+600=725\ \text{mm}

解題方法

1. 求支承反力

垂直力平衡:

Ay+By−800−1500=0A_y+B_y-800-1500=0 Ay+By=2300 NA_y+B_y=2300\ \text{N}

對 A 點取力矩:

By(800)−800(125)−1500(725)=0B_y(800)-800(125)-1500(725)=0

因此

By=800(125)+1500(725)800B_y=\frac{800(125)+1500(725)}{800} By=1484.375 N≈1484 NB_y=1484.375\ \text{N}\approx1484\ \text{N}

代回垂直力平衡:

Ay=2300−1484.375A_y=2300-1484.375 Ay=815.625 N≈816 NA_y=815.625\ \text{N}\approx816\ \text{N}

剪力圖

採用「截面左側向上為正剪力」的慣例。

各區段剪力

區段一:0<x<125 mm0<x<125\ \text{mm}

V=Ay=815.625 NV=A_y=815.625\ \text{N}

通過 800 N800\ \text{N} 集中力

剪力下降 800 N800\ \text{N}:

V=815.625−800=15.625 NV=815.625-800=15.625\ \text{N}

區段二:125<x<725 mm125<x<725\ \text{mm}

V=15.625 NV=15.625\ \text{N}

通過 1500 N1500\ \text{N} 集中力

剪力下降 1500 N1500\ \text{N}:

V=15.625−1500=−1484.375 NV=15.625-1500=-1484.375\ \text{N}

區段三:725<x<800 mm725<x<800\ \text{mm}

V=−1484.375 NV=-1484.375\ \text{N}

通過 B 點反力

剪力上升 1484.375 N1484.375\ \text{N}:

V=−1484.375+1484.375=0V=-1484.375+1484.375=0

剪力圖關鍵數值

位置剪力
A 點右側+815.625 N+815.625\ \text{N}
800 N800\ \text{N} 力右側+15.625 N+15.625\ \text{N}
1500 N1500\ \text{N} 力右側−1484.375 N-1484.375\ \text{N}
B 點右側00

示意如下:

V (N)
 ^
 | +815.625 ─────────────
 |                       │ −800
 |  +15.625 ─────────────┘
 |                                      │ −1500
 | −1484.375 ──────────────────────────┘
 |                                                        │ +1484.375
 |                                                        └── 0
 +------------------------------------------------------------> x
 A          125 mm                         725 mm       800 mm

彎矩圖

集中力之間沒有分布載重,因此各區段剪力為常數,彎矩圖呈直線。

區段一:0≤x≤125 mm0\le x\le125\ \text{mm}

M(x)=AyxM(x)=A_yx M(x)=815.625xM(x)=815.625x
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 Prob. #2 (3) 題5 分

Draw the shear and moment diagrams for the following beams. (請清楚標示相關參數及數值、畫出V-及M-Diagram,不必說明如此標示、畫圖的理由;每小題錯一個扣一分,扣至5分為止)
編號
Beams
F.B.D.
(3)
(5%)
2 kip/ft
10 kip
8 kip
8 kip
10 kip
30 kip
40 kip-ft
6 ft
4 ft
2(6)=12 kip
216
kip ft
kip ft
3 ft
3ft
4 ft

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題為左端固定、右端自由的懸臂梁,長度為

L=6+4=10 ftL=6+4=10\ \text{ft}

載重包括:

  • 均佈載重:2 kip/ft2\ \text{kip/ft},作用於 0≤x≤6 ft0\le x\le6\ \text{ft}
  • 集中力:10 kip10\ \text{kip},作用於 x=6 ftx=6\ \text{ft}
  • 集中力:8 kip8\ \text{kip},作用於 x=10 ftx=10\ \text{ft}
  • 自由端順時針力矩:40 kip⋅ft40\ \text{kip}\cdot\text{ft}

取截面左側內力向上為剪力正號,梁下凹(sagging)為彎矩正號。


解題方法

1. 求固定端反力

均佈載重的合力為

Rw=2(6)=12 kipR_w=2(6)=12\ \text{kip}

作用位置在均佈載重區中央,即 x=3 ftx=3\ \text{ft}。

垂直力平衡:

Ay−12−10−8=0A_y-12-10-8=0

因此

Ay=30 kipA_y=30\ \text{kip}

以固定端取力矩:

MA−12(3)−10(6)−8(10)−40=0M_A-12(3)-10(6)-8(10)-40=0 MA=216 kip⋅ftM_A=216\ \text{kip}\cdot\text{ft}

2. 剪力圖 VV

區段一:0≤x<60\le x<6

截面右側共有:

  • 均佈載重右側合力:2(6−x)2(6-x)
  • 10 kip10\ \text{kip}
  • 8 kip8\ \text{kip}

因此剪力為

V(x)=−[2(6−x)+10+8]V(x)=-\left[2(6-x)+10+8\right] V(x)=2x−30 kip(0≤x<6)\boxed{V(x)=2x-30\ \text{kip}} \qquad (0\le x<6)

重要位置:

V(0)=−30 kipV(0)=-30\ \text{kip} V(6−)=2(6)−30=−18 kipV(6^-)=2(6)-30=-18\ \text{kip}

x=6x=6 的集中力

向右通過 10 kip10\ \text{kip} 集中力時,剪力上升 10 kip10\ \text{kip}:

V(6+)=−18+10=−8 kipV(6^+)=-18+10=-8\ \text{kip}

區段二:6<x<106<x<10

截面右側只有 8 kip8\ \text{kip} 集中力,因此

V(x)=−8 kip(6<x<10)\boxed{V(x)=-8\ \text{kip}} \qquad (6<x<10)

x=10x=10 的集中力

向右通過 8 kip8\ \text{kip} 集中力後:

V(10)=0V(10)=0

3. 彎矩圖 MM

區段一:0≤x≤60\le x\le6

截面右側各載重對截面的力矩總和為

M(x)=−[2(6−x)(6−x2)+10(6−x)+8(10−x)+40]M(x) = -\left[ 2(6-x)\left(\frac{6-x}{2}\right) +10(6-x) +8(10-x) +40 \right]

整理得

M(x)=−(216−18x−x2) kip⋅ft(0≤x≤6)\boxed{M(x)=-(216-18x-x^2)\ \text{kip}\cdot\text{ft}} \qquad (0\le x\le6)

即

M(x)=x2+18x−216若將負號展開表示M(x)=x^2+18x-216 \quad\text{若將負號展開表示}

重要位置:

M(0)=−216 kip⋅ftM(0)=-216\ \text{kip}\cdot\text{ft} M(6)=−72 kip⋅ftM(6)=-72\ \text{kip}\cdot\text{ft}

區段二:6≤x≤106\le x\le10

截面右側只有 8 kip8\ \text{kip} 與自由端力矩:

M(x)=−[8(10−x)+40]M(x) = -\left[8(10-x)+40\right]

因此

M(x)=8x−120 kip⋅ft(6≤x≤10)\boxed{M(x)=8x-120\ \text{kip}\cdot\text{ft}} \qquad (6\le x\le10)

重要位置:

M(6)=−72 kip⋅ftM(6)=-72\ \text{kip}\cdot\text{ft}
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 Prob. #2 (4) 題5 分

Draw the shear and moment diagrams for the following beams. (請清楚標示相關參數及數值、畫出V-及M-Diagram,不必說明如此標示、畫圖的理由;每小題錯一個扣一分,扣至5分為止)
編號
Beams
F.B.D.
(4)
(5%)
Mo
Mo
Mo
B
L/2
L/2
Ma
Mo
Ma
B
L/2
L/2
Mo
Mo
Ay
Z
By-T

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 2 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查:

  • 集中力偶對剪力圖與彎矩圖的影響。
  • 樑的平衡方程式。
  • 剪力與彎矩的關係:
dMdx=V\frac{dM}{dx}=V

本題樑上只有力偶,沒有分布力與集中力,因此跨距內剪力為常數;每一個集中力偶會使彎矩圖產生跳躍,但不會造成剪力圖跳躍。

依圖示,左端與右端力偶方向為順時針,中點力偶方向為逆時針,三者大小皆為 M0M_0。


解題方法

取鉛直向上為正,逆時針力矩為正。

1. 求支承反力

鉛直方向平衡:

∑Fy=0\sum F_y=0 Ay+By=0A_y+B_y=0

以 AA 點取矩:

∑MA=0\sum M_A=0 ByL−M0+M0−M0=0B_yL-M_0+M_0-M_0=0

因此:

By=M0LB_y=\frac{M_0}{L} Ay=−M0LA_y=-\frac{M_0}{L}

所以 AA 點反力向下,BB 點反力向上。


2. 剪力圖 VV

集中力偶不會改變剪力,因此在 0<x<L0<x<L:

V=Ay=−M0LV=A_y=-\frac{M_0}{L}

剪力圖關鍵值為:

  • AA 點左側:V=0V=0
  • AA 點右側至 BB 點左側:
V=−M0LV=-\frac{M_0}{L}
  • BB 點受到向上的反力後,剪力跳回 00。

剪力圖為整段高度 −M0L-\dfrac{M_0}{L} 的水平線:

V(x)=−M0L(0<x<L)\boxed{V(x)=-\frac{M_0}{L}\qquad(0<x<L)}

3. 彎矩圖 MM

以左端截面為基準。集中力偶會使彎矩圖產生垂直跳躍,跨距內則依剪力呈線性變化。

區段一:0<x<L20<x<\dfrac{L}{2}

左側外力包含 AyA_y 與左端順時針力偶 M0M_0:

M(x)=Ayx−M0M(x)=A_yx-M_0

代入 Ay=−M0LA_y=-\dfrac{M_0}{L}:

M(x)=−M0Lx−M0M(x)=-\frac{M_0}{L}x-M_0

因此:

M(0+)=−M0M(0^+)=-M_0 M(L2−)=−M0LL2−M0=−3M02M\left(\frac{L}{2}^-\right) =-\frac{M_0}{L}\frac{L}{2}-M_0 =-\frac{3M_0}{2}

中點力偶造成跳躍

中點為逆時針力偶 M0M_0,因此彎矩圖向上跳升 M0M_0:

M(L2+)=−3M02+M0=−M02M\left(\frac{L}{2}^+\right) =-\frac{3M_0}{2}+M_0 =-\frac{M_0}{2}

區段二:L2<x<L\dfrac{L}{2}<x<L

此時:

M(x)=Ayx−M0+M0M(x)=A_yx-M_0+M_0 M(x)=−M0LxM(x)=-\frac{M_0}{L}x

因此:

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 Prob. #3 題30 分

If the supports at A and C are flexible and have a stiffness k, determine the support reactions at A and
C. The material has a modulus of elasticity of E.(相關變形量的相對位置的示意圖必須清楚標示
出來)
A
d
d
P
B
C
2a
a
圖 Prob. #3

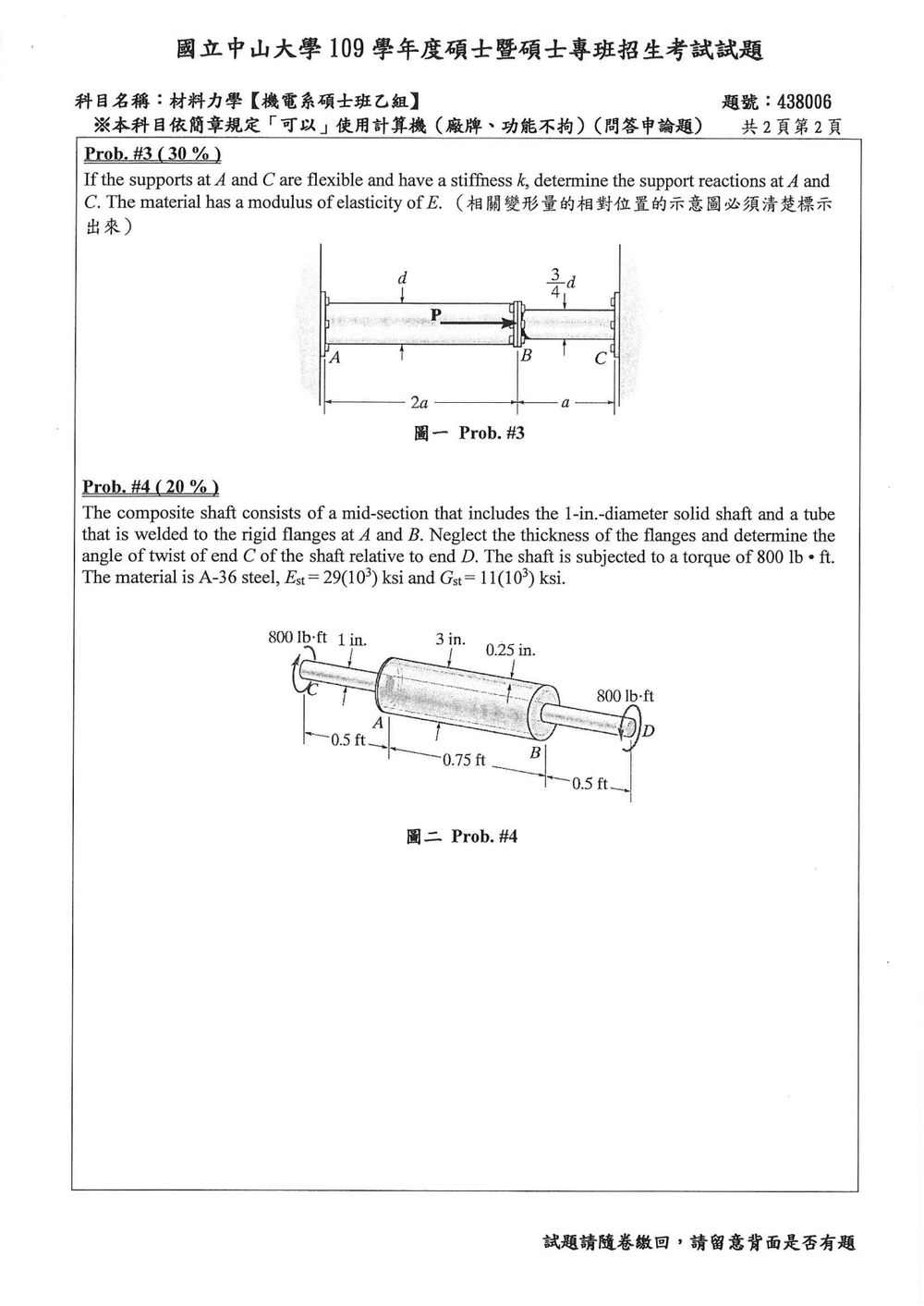

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

兩端支承各可視為剛度為 kk 的彈簧。BB 點受向右的軸力 PP 後,兩段桿件與各自的支承彈簧串聯;每一側的桿件軸向變形與彈簧位移相加,得到該側的等效柔度。

由圖可知,ABAB 長 2a2a、直徑為 dd;BCBC 長 aa、直徑為 34d\frac{3}{4}d。兩端反力的方向都向左,且力平衡要求其大小總和為 PP。

解題方法

令 RAR_A、RCR_C 為支承對桿件的反力大小。AA、BB、CC 三點的位移均向右。由桿件伸長與支承彈簧變形的相對位置,可表示為:

固定端  −  kA  −  A→桿件伸長uB−uAB→桿件伸長uB−uCC  −  kC  −  固定端\text{固定端}\;-\;\boxed{k}_A\;-\;A \xrightarrow[\text{桿件伸長}]{u_B-u_A} B \xrightarrow[\text{桿件伸長}]{u_B-u_C} C\;-\;\boxed{k}_C\;-\;\text{固定端}

其中 uA=RA/ku_A=R_A/k、uC=RC/ku_C=R_C/k。兩段桿件的軸向變形分別為

uB−uA=RA(2a)EA1,uB−uC=RCaEA2.u_B-u_A=\frac{R_A(2a)}{EA_1}, \qquad u_B-u_C=\frac{R_Ca}{EA_2}.

截面積為

A1=πd24,A2=π4(3d4)2=9πd264.A_1=\frac{\pi d^2}{4}, \qquad A_2=\frac{\pi}{4}\left(\frac{3d}{4}\right)^2 =\frac{9\pi d^2}{64}.

因此,從 BB 點到固定端的總位移關係為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 Prob. #4 題20 分

The composite shaft consists of a mid-section that includes the 1-in.-diameter solid shaft and a tube
that is welded to the rigid flanges at A and B. Neglect the thickness of the flanges and determine the
angle of twist of end C of the shaft relative to end D. The shaft is subjected to a torque of 800 lb. ft.
The material is A-36 steel, Est = 29(103) ksi and Gst = 11(103) ksi.
800 lb-ft 1 in.
3 in.
0.25 in.
800 lb-ft
D
A
0.5 ft.
B
0.75 ft
0.5 ft.
圖二 Prob. #4

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 3 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題考查複合軸的扭轉變形。扭轉公式為

ϕ=TLGJ\phi=\frac{TL}{GJ}

其中:

  • TT:內部扭矩
  • LL:軸段長度
  • GG:剪力模數
  • JJ:截面的極慣性矩

中段 ABAB 由實心軸與套管組成,兩者焊接於剛性法蘭,因此具有相同的扭轉角,但扭矩依其 JJ 值分配。故中段的等效極慣性矩為

JAB=Js+JtJ_{AB}=J_s+J_t

題目給出的 EstE_{st} 不需使用,因為本題是扭轉問題,應使用

Gst=11(103) ksi=11×106 psiG_{st}=11(10^3)\ \text{ksi} =11\times10^6\ \text{psi}

解題方法

由圖可知:

  • CACA、BDBD 為直徑 1 in.1\ \text{in.} 的實心軸
  • ABAB 長度為 0.75 ft0.75\ \text{ft}
  • ABAB 中的套管外徑為 3 in.3\ \text{in.},壁厚為 0.25 in.0.25\ \text{in.}
  • CA=BD=0.5 ftCA=BD=0.5\ \text{ft}
  • 外加扭矩為 800 lb⋅ft800\ \text{lb}\cdot\text{ft}

先統一單位:

T=800(12)=9600 lb⋅in.T=800(12)=9600\ \text{lb}\cdot\text{in.} LCA=LBD=0.5(12)=6 in.L_{CA}=L_{BD}=0.5(12)=6\ \text{in.} LAB=0.75(12)=9 in.L_{AB}=0.75(12)=9\ \text{in.}

套管內徑為

di=3−2(0.25)=2.5 in.d_i=3-2(0.25)=2.5\ \text{in.}

實心軸的極慣性矩:

Js=πd432=π(1)432=0.09817 in.4J_s=\frac{\pi d^4}{32} =\frac{\pi(1)^4}{32} =0.09817\ \text{in.}^4

套管的極慣性矩:

Jt=π32(do4−di4)J_t=\frac{\pi}{32}\left(d_o^4-d_i^4\right) Jt=π32(34−2.54)=4.117 in.4J_t=\frac{\pi}{32}\left(3^4-2.5^4\right) =4.117\ \text{in.}^4

因此中段 ABAB 的等效極慣性矩為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

其他考古題
