112 年 國立臺灣大學材料科學與工程研究所碩士班丙組《材料科學》

這題主要考驗學生對材料科學基本概念的理解，涵蓋了材料結構、力學行為、相平衡以及材料失效等面向。

(a) 錯誤。石墨的硬度與其層狀結構中的碳原子鍵結有關。在同一層內的碳原子之間是強的共價鍵 (sp² 混成軌域)，這使得層內的鍵結非常堅固。石墨的軟是因為層與層之間是以較弱的范德華力 (van der Waals force) 鍵結，這使得層之間很容易滑動。

(b) 錯誤。在室溫下要製造出一個完全沒有位錯 (dislocations) 或空位 (vacancies) 的完美單晶幾乎是不可能的。位錯是材料塑性變形的必要結構，它們的存在是晶體生長過程中的自然產物。空位則是因為原子熱運動的結果，在任何非絕對零度的溫度下都會存在。完全無缺陷的晶體只能在理論上或極端條件下（如非常緩慢的沉澱）才能接近，但實際製造上極為困難。

(c) 正確。在 BCC 晶體中，滑移通常發生在密排面上，並且沿著特定的密排方向。對於 BCC 結構，最常見的滑移系是 $\{110\}$ 密排面和 $\langle 111 \rangle$ 密排方向。當外加應力作用時，滑移的發生需要應力分量沿著滑移方向且垂直於滑移面的分量最大化。根據滑移系統的幾何關係，當應力方向與滑移面的法線方向的夾角為 $\phi$，與滑移方向的夾角為 $\lambda$ 時，滑移的剪應力 $\tau$ 與外加應力 $\sigma$ 的關係為 $\tau = \sigma \cos\phi \cos\lambda$。為了使滑移最容易發生，需要使 $\cos\phi \cos\lambda$ 最大化。對於 BCC 結構，當應力方向處於某些特定角度時，可以使得 $\phi + \lambda > 90^\circ$ 並且 $\cos\phi \cos\lambda$ 達到最大值，這與應力集中和滑移面的取向有關。實際上，在 BCC 晶體中，滑移的啟動條件與應力張量和晶體取向有關，而 $\phi + \lambda > 90^\circ$ 是滑移啟動時的一種常見幾何條件。

(d) 錯誤。根據相律 (Gibbs Phase Rule)，自由度 $F = C - P + 2$，其中 $C$ 是組元數，$P$ 是相數。在此情況下，Cu-Ni 二元系統有 $C=2$ (Cu 和 Ni)。$\alpha + L$ 代表固體 $\alpha$ 相和液體 $L$ 相共存，所以有 $P=2$。在給定的壓力 (1 atm) 下，自由度 $F = 2 - 2 + 2 = 2$。然而，題目說「appears as a 'field' in the binary phase diagram」，這表示在二元相圖中，$\alpha+L$ 區域代表的是一個面積，而不是一條線。在一個二元相圖中，一個「場」通常意味著一個區域，在這個區域內，溫度和組成可以獨立變化，直到達到某個邊界。如果是在一個二元相圖的「場」中（即一個區域），則自由度為 2。但題目說「coexisting state」，通常在相圖上，兩相共存的線（如固相線、液相線）上，自由度為 1（假設壓力固定）。若題目是指在一個溫度範圍內， $\alpha$ 和 $L$ 兩相可以同時存在，且可以獨立調整溫度和總組成，則自由度確實為 2。但若是指在某一特定溫度下的兩相共存線，則自由度為 1。題目中「appears as a 'field'」的描述，在二元相圖中，通常是指一個區域，例如液相區、固相區或兩相區。

（a）A–4.4 wt.%B 合金密度

核心觀念

FCC 晶胞每個單位晶胞含有 4 個原子。合金密度可由「晶胞質量 ÷ 晶胞體積」求得：

$$\rho=\frac{4\overline{M}}{N_{\mathrm A}a^3}$$

其中 $\overline{M}$ 是每莫耳合金原子的平均質量，$N_{\mathrm A}$ 是亞佛加厥常數，$a$ 是晶格常數。

解題方法

先將重量百分比換算為原子百分比。假設合金總質量為 100 g，則

$$n_{\mathrm A}=\frac{95.6}{26.981},\qquad n_{\mathrm B}=\frac{4.4}{63.456}$$

因此 B 的原子分率為

$$x_{\mathrm B} =\frac{n_{\mathrm B}}{n_{\mathrm A}+n_{\mathrm B}} \approx 0.01919$$

故 $X\approx 1.919$ at.%B。代入晶格常數公式，並以題目指定的攝氏溫度計算：

$$a=4.0393-(5.3092\times10^{-3})(1.919) +(1.2737\times10^{-4})(540) \approx 4.0979\ \text{Å}$$

平均原子量為

$$\overline{M}=(1-x_{\mathrm B})(26.981)+x_{\mathrm B}(63.456) \approx 27.68\ \text{g/mol}$$

將晶格常數換成公分，$a=4.0979\times10^{-8}$ cm，代入 FCC 密度公式：

$$\rho= \frac{4(27.68)} {(6.022\times10^{23})(4.0979\times10^{-8})^3} \approx 2.67\ \text{g/cm}^3$$

（b）預沉積溫度

核心觀念

預沉積階段的表面濃度固定，總摻雜量由預沉積的擴散係數與時間決定；驅入階段則近似為固定總劑量的擴散。兩階段的擴散係數皆遵循 Arrhenius 關係：

$$D=D_0\exp\left(-\frac{Q}{k_{\mathrm B}T}\right)$$

題目給定的活化能是 eV/atom，因此使用 $k_{\mathrm B}=8.617\times10^{-5}$ eV/K，且 Arrhenius 式中的溫度必須使用 K。

解題方法

先求 1200°C 驅入時的擴散係數。$T_{\mathrm{drv}}=1473$ K：

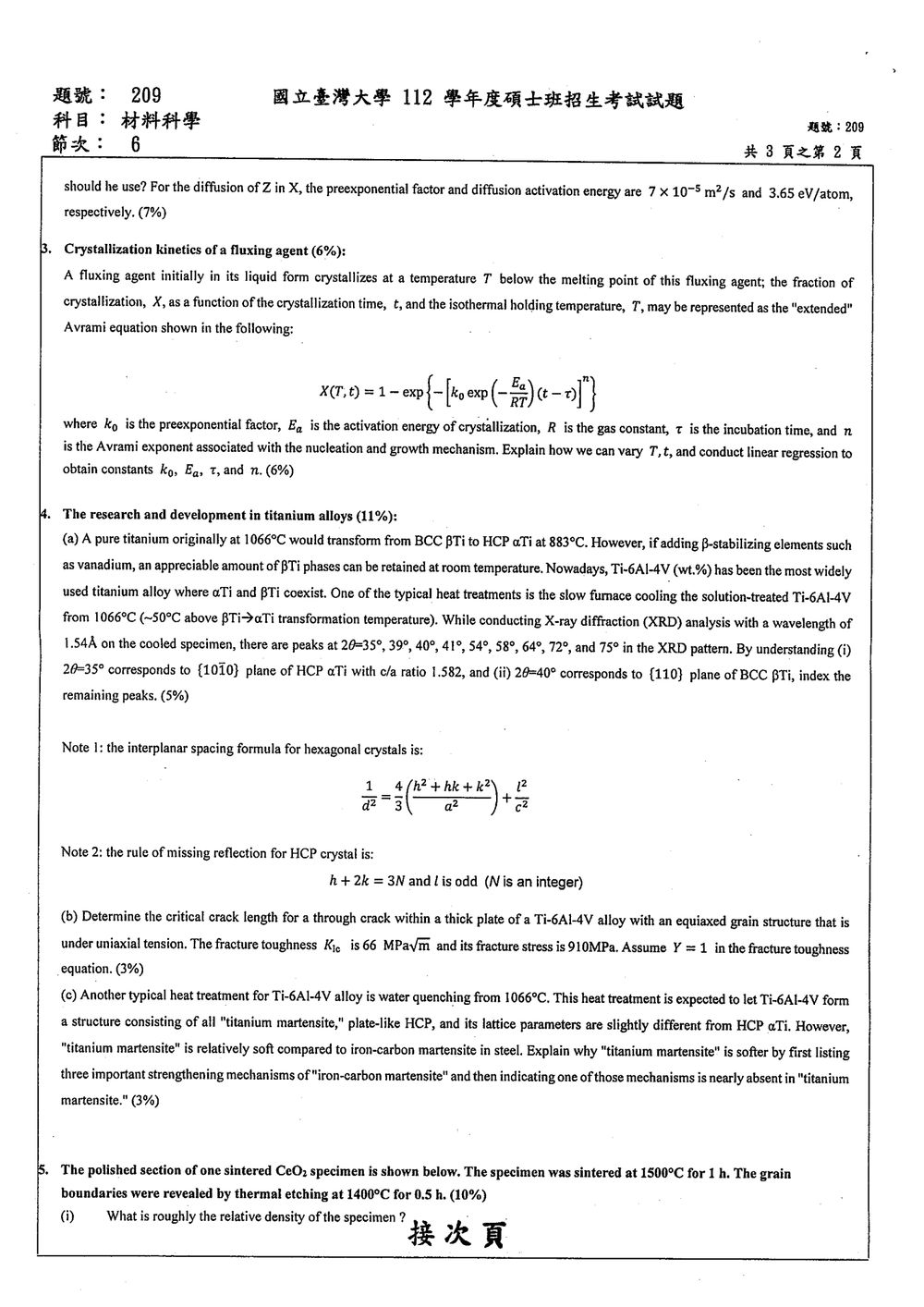

這題主要考驗學生對化學動力學、擴散以及線性迴歸的理解，特別是 Avrami 方程式的應用。

核心觀念： Avrami 方程式描述了固態相變（如結晶）的動力學過程。透過對方程式進行變換，可以將其線性化，並利用實驗數據進行線性迴歸，從而確定各個參數。

解題步驟：

1. 對 Avrami 方程式進行變換，使其線性化。
   從給定的方程式：
   $X(T',t) = 1 - \exp\left\{- \left[k_0 \exp\left(-\frac{E_a}{RT'}\right)(t-t_i)\right]^n\right\}$

   1. 將方程式改寫為：
      $1 - X = \exp\left\{- \left[k_0 \exp\left(-\frac{E_a}{RT'}\right)(t-t_i)\right]^n\right\}$
   2. 取自然對數：
      $\ln(1 - X) = - \left[k_0 \exp\left(-\frac{E_a}{RT'}\right)(t-t_i)\right]^n$
   3. 再次取自然對數（注意符號）：
      $\ln(-\ln(1 - X)) = n \ln\left[k_0 \exp\left(-\frac{E_a}{RT'}\right)(t-t_i)\right]$
      $\ln(-\ln(1 - X)) = n \left[\ln(k_0) - \frac{E_a}{RT'} + \ln(t-t_i)\right]$
      $\ln(-\ln(1 - X)) = n \ln(k_0) - \frac{nE_a}{RT'} + n \ln(t-t_i)$

   這個形式仍然不是線性的，因為 $t_i$ 包含在 $\ln(t-t_i)$ 中。
   另一種常見的 Avrami 方程式形式是：
   $X = 1 - e^{-kt^n}$
   或者 $1-X = e^{-kt^n}$
   $\ln(1-X) = -kt^n$
   $\ln(-\ln(1-X)) = \ln(k) + n \ln(t)$

   如果我們考慮時間 $t$ 遠大於孵化時間 $t_i$ ($t \gg t_i$)，則 $t-t_i \approx t$。
   此時，方程式近似為：
   $\ln(-\ln(1 - X)) \approx n \ln(k_0) - \frac{nE_a}{RT'} + n \ln(t)$

   令 $Y = \ln(-\ln(1 - X))$，則：
   $Y \approx \left( n \ln(k_0) - \frac{nE_a}{RT'} \right) + n \ln(t)$

   如果我們固定 $T'$，並改變 $t$，那麼 $Y$ 與 $\ln(t)$ 之間是線性的關係，斜率為 $n$，截距為 $n \ln(k_0) - \frac{nE_a}{RT'}$。
   這樣可以求得 $n$ 和 $k_0$（在固定 $T'$ 下）。

   然而，問題要求同時求 $k_0, E_a, t_i, n$。 這需要更精確的方法。

2. 處理孵化時間 $t_i$。
   孵化時間 $t_i$ 是一個重要的參數，它代表了開始明顯結晶前的延遲時間。
   如果 $t_i$ 不為零，則 $\ln(t-t_i)$ 是問題所在。

   方法一：先求 $t_i$。
   在不同的溫度 $T'$ 下，繪製 $\ln(-\ln(1 - X))$ 對 $\ln(t)$ 的圖。
   如果 $t_i$ 很大，則圖會向右偏移。
   可以嘗試不同的 $t_i$ 值，直到在特定溫度下得到最線性的關係。
   一旦確定了 $t_i$，我們就可以得到 $n$ 和 $\ln(k_0') = \ln(k_0) - \frac{E_a}{RT'}$。
   $Y = n \ln(t-t_i) + \ln(k_0')$
   斜率 $n$ 可以從圖中得到。
   截距 $\ln(k_0') = \ln(k_0) - \frac{E_a}{RT'}$。

3. 利用不同溫度下的數據求 $E_a$ 和 $k_0$。
   假設我們已經求得了在不同溫度 $T'_1, T'_2, \dots$ 下的 $n_1, n_2, \dots$ 和 $\ln(k_0')_1, \ln(k_0')_2, \dots$。
   如果 $n$ 在不同溫度下是常數（這通常是 Avrami 方程式的假設），我們就可以進一步。
   從 $\ln(k_0') = \ln(k_0) - \frac{E_a}{RT'}$，我們可以將其寫成：
   $\ln(k_0') = \ln(k_0) - E_a \left(\frac{1}{R}\right) \left(\frac{1}{T'}\right)$

(a) X 光繞射峰指認

核心觀念

利用布拉格定律將繞射角換算為晶面間距，再以晶體結構的晶面間距公式比對晶面指數：

$$n\lambda=2d\sin\theta$$

對六方晶系：

$$\frac{1}{d^2}=\frac{4}{3}\left(\frac{h^2+hk+k^2}{a^2}\right)+\frac{l^2}{c^2}$$

對體心立方晶系：

$$d_{hkl}=\frac{a}{\sqrt{h^2+k^2+l^2}}$$

以下峰位視為取整後的實測值；合金成分與量測誤差會使峰位和理想計算值略有差異。

解題方法

已知 $2\theta=35^\circ$ 是 HCP αTi 的 $\{10\bar{1}0\}$ 峰，故 $\theta=17.5^\circ$。由布拉格定律：

$$d_{10\bar{1}0}=\frac{1.54}{2\sin17.5^\circ}\approx2.56\ \text{Å}$$

對此晶面，$d=\frac{\sqrt{3}}{2}a$，因此：

$$a\approx\frac{2(2.56)}{\sqrt{3}}=2.96\ \text{Å}, \qquad c=1.582a\approx4.68\ \text{Å}$$

以這組晶格常數代入六方晶系公式，可得到 αTi 各晶面的預期間距，再與待指認峰位比對。題目所給的 HCP 消光規則也可用來排除不允許的反射。

同理，已知 $2\theta=40^\circ$ 對應 BCC βTi 的 $\{110\}$ 峰：

$$d_{110}=\frac{1.54}{2\sin20^\circ}\approx2.25\ \text{Å}$$ $$a_{\beta}=\sqrt{2}\,d_{110}\approx3.18\ \text{Å}$$

以 BCC 晶面間距公式比對其餘峰，可辨認 $\{200\}$ 與 $\{211\}$ 峰。

$2\theta$	晶相	晶面指數	判定依據
$39^\circ$	αTi，HCP	$\{0002\}$	HCP 的 $0002$ 峰預期約在 $38^\circ$
$41^\circ$	αTi，HCP	$\{10\bar{1}1\}$	預期約在 $40^\circ$ 附近
$54^\circ$	αTi，HCP	$\{10\bar{1}2\}$	預期約在 $53^\circ$ 附近
$58^\circ$	βTi，BCC	$\{200\}$	BCC 中 $d_{200}=a_\beta/2$，預期約 $58^\circ$

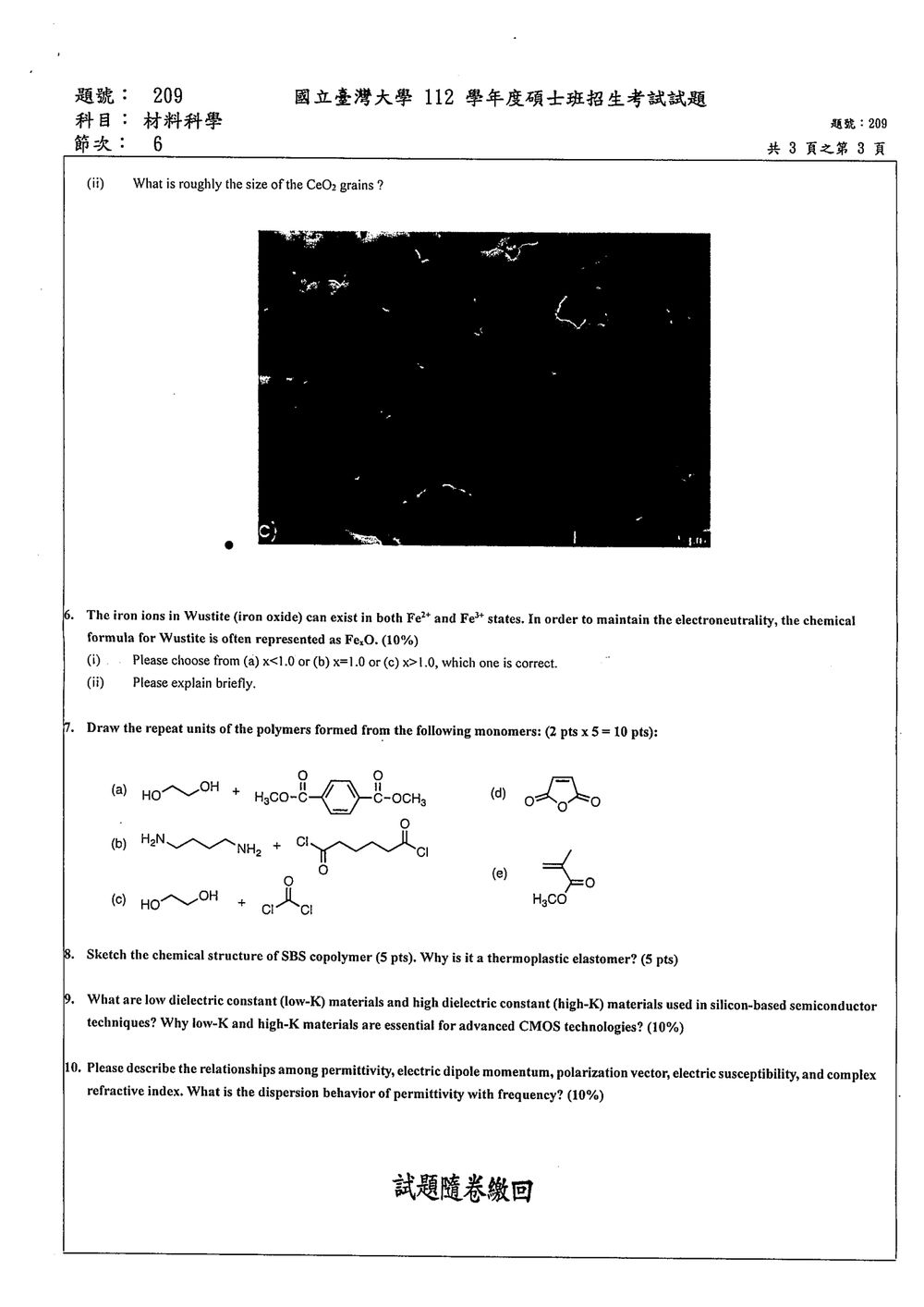

這題主要考驗學生對陶瓷燒結、顯微結構觀察（相對密度、晶粒尺寸）的理解。

(i) 相對密度估計

核心觀念： 燒結後的陶瓷試樣，其密度與理論密度之比稱為相對密度。從顯微照片中，可以通過觀察晶界、孔隙等來估計相對密度。

觀察顯微照片：
照片顯示了燒結後的 CeO2 試樣的顯微結構。可以看到明顯的晶粒和晶界。

1. 孔隙 (Pores): 燒結過程中，孔隙是影響密度的主要因素。孔隙可能存在於晶粒內部或晶界上。
2. 晶界 (Grain Boundaries): 晶粒之間的界面。
3. 晶粒 (Grains): 獨立的晶體區域。

估計方法：

• 目測法： 觀察照片中孔隙所佔的面積比例。如果孔隙佔據的面積比例很小，則相對密度很高。
• 比例尺： 照片下方有一個比例尺，標示了 1 µm。這可以幫助我們估計晶粒尺寸和孔隙的大小。

分析照片：
照片中，晶粒界線清晰，大部分區域被晶粒覆蓋。雖然可以看到一些孔隙（尤其是在晶界上），但總體來看，孔隙的總體積佔比較小。

• 如果孔隙佔據了 10% 的體積，則相對密度約為 90%。
• 如果孔隙佔據了 5% 的體積，則相對密度約為 95%。
• 如果孔隙佔據了 20% 的體積，則相對密度約為 80%。

從圖上看，孔隙的體積佔比似乎不大。大多數晶粒界線都很清晰，沒有看到大量的開口孔隙。相對密度應該比較高。
假設孔隙佔總體積的 5-10%。
因此，相對密度約為 90-95%。

更精確的估計（如果可能）：
在沒有其他資訊的情況下，目測是最直接的方法。
照片顯示，燒結溫度為 1500°C，時間為 1 小時。這個條件對於氧化物陶瓷（如 CeO2）來說，通常可以達到較高的燒結密度。

這題考驗學生對化學計量、氧化物結構以及電荷平衡的理解。

核心觀念： 氧化物的化學式代表了其中陽離子和陰離子的比例。為了保持整體電荷的中性，陽離子和陰離子的總正電荷必須等於總負電荷。

分析：
Wustite (Fe$_x$O) 是一種鐵的氧化物，其中鐵離子可以以 Fe$^{2+}$ 和 Fe$^{3+}$ 的形式存在。氧離子通常帶有 -2 的電荷 (O$^{2-}$)。
化學式為 Fe$_x$O，意味著每 1 個氧原子，有 $x$ 個鐵原子。
總電荷必須為零：
$x \times (\text{平均鐵離子電荷}) + 1 \times (\text{氧離子電荷}) = 0$
$x \times (\text{平均鐵離子電荷}) + 1 \times (-2) = 0$
$x \times (\text{平均鐵離子電荷}) = 2$

由於鐵離子可以是 Fe$^{2+}$ 和 Fe$^{3+}$ 的混合物，因此平均鐵離子電荷必須介於 +2 和 +3 之間。
設 Fe$^{2+}$ 的比例為 $y$，Fe$^{3+}$ 的比例為 $z$。則 $y+z=1$。
平均鐵離子電荷 $= y \times (+2) + z \times (+3) = 2y + 3z$。
由於 $y+z=1$，所以 $z = 1-y$。
平均鐵離子電荷 $= 2y + 3(1-y) = 2y + 3 - 3y = 3 - y$。
因為 $0 \le y \le 1$ (比例)，所以平均鐵離子電荷的範圍是：
當 $y=1$ (全是 Fe$^{2+}$) 時，平均電荷 $= 3-1 = +2$。
當 $y=0$ (全是 Fe$^{3+}$) 時，平均電荷 $= 3-0 = +3$。
所以，平均鐵離子電荷介於 +2 和 +3 之間。

將平均鐵離子電荷代入電荷平衡方程：
$x \times (\text{平均鐵離子電荷}) = 2$
$x = \frac{2}{\text{平均鐵離子電荷}}$

因為平均鐵離子電荷介於 +2 和 +3 之間 ($2 \le \text{平均鐵離子電荷} \le 3$)：

• 當平均鐵離子電荷為 +2 時，$x = 2/2 = 1$。這對應於 FeO（純 Fe$^{2+}$）。
• 當平均鐵離子電荷為 +3 時，$x = 2/3 \approx 0.667$。這對應於 Fe$_2$O$_3$（純 Fe$^{3+}$）。
• 當平均鐵離子電荷介於 +2 和 +3 之間時，$x$ 的值介於 $2/3$ 和 $2/2$ 之間。
  即 $2/3 \le x \le 1$。

然而，Wustite 的化學式通常表示為 Fe$_x$O，且其組成範圍為 Fe$_{0.95}$O 到 Fe$_{0.82}$O。這意味著 $x$ 的值小於 1。
為什麼會這樣呢？
這是因為在 Wustite 的結構中，存在結構缺陷，即鐵離子空位。
例如，Fe$_{0.95}$O 可以看作是 Fe$^{2+}$ 和 Fe$^{3+}$ 的混合物，並且存在鐵離子空位。
假設化學式為 Fe$_{1-y}$O。
如果鐵離子只有 Fe$^{2+}$，那麼化學式應為 FeO ($x=1$)。
但由於存在 Fe$^{3+}$，為了維持電荷平衡，需要減少陽離子總數，或者說，需要留下一些陽離子空位。
例如，考慮 Fe$_{0.95}$O。
假設有 1 個 O$^{2-}$，則總負電荷為 -2。
總正電荷必須為 +2。

核心觀念

本題考查聚合反應中「單體結構如何轉換成聚合物重複單元」：

1. 碳碳雙鍵 $\mathrm{C=C}$ 開鍵，形成加成聚合物。
2. 二胺與二醯氯縮合，形成聚醯胺，副產物為 $\mathrm{HCl}$。
3. 二醇與二醯氯縮合，形成聚酯，副產物為 $\mathrm{HCl}$。
4. 繪製重複單元時，必須保留單體的主鏈原子與側基，並以方括號及 $n$ 表示聚合鏈。

題目文字中的部分長鍵與原子標示已遺失；以下依可辨識的標準結構解答。可辨識部分為：

• $\mathrm{HOOH}$：過氧化氫，引發劑。
• $\mathrm{H_2C=CH-OCH_3}$：甲基乙烯基醚。
• $\mathrm{H_2N-(CH_2)_6-NH_2}$：己二胺。
• $\mathrm{ClCO-(CH_2)_4-COCl}$：己二醯氯。
• $\mathrm{HO-(CH_2)_2-OH}$：乙二醇。

解題方法

判斷重複單元時，先找出單體的反應官能基：

• $\mathrm{C=C}$：雙鍵開鍵，形成 $\mathrm{-C-C-}$ 主鏈。
• $\mathrm{-NH_2}$ 與 $\mathrm{-COCl}$：形成 $\mathrm{-NH-CO-}$ 醯胺鍵。
• $\mathrm{-OH}$ 與 $\mathrm{-COCl}$：形成 $\mathrm{-O-CO-}$ 酯鍵。

每個重複單元的兩端，必須能與相鄰單元繼續連接。

(a) 過氧化氫與甲基乙烯基醚

甲基乙烯基醚為：

$$\mathrm{CH_2=CH-OCH_3}$$

過氧化氫 $\mathrm{HOOH}$ 是引發劑，不會成為聚合物的重複單元。碳碳雙鍵開鍵後，原本的 $\mathrm{C=C}$ 轉變為單鍵，形成：

$$\mathrm{-CH_2-CH(OCH_3)-}$$

因此聚合物為聚甲基乙烯基醚：

$$\boxed{\left[-\mathrm{CH_2-CH(OCH_3)-}\right]_n}$$

(b) 己二胺與己二醯氯

反應單體為：

$$\mathrm{H_2N-(CH_2)_6-NH_2}$$

以及：

$$\mathrm{ClCO-(CH_2)_4-COCl}$$

胺基與醯氯基縮合：

$$\mathrm{-NH_2+ClCO- \longrightarrow -NH-CO-+HCl}$$

反覆縮合後，重複單元為：

$$\boxed{ \left[ -\mathrm{NH-(CH_2)_6-NH-CO-(CH_2)_4-CO}- \right]_n }$$

這是尼龍 6,6 類型的聚醯胺結構。聚合物主鏈中的特徵鍵為醯胺鍵：

$$\mathrm{-NH-CO-}$$

(c) 乙二醇與己二醯氯

反應單體為：

$$\mathrm{HO-(CH_2)_2-OH}$$

以及：

這題考驗學生對共聚物結構、熱塑性彈性體概念的理解。

核心觀念：

• SBS 共聚物： 由苯乙烯 (Styrene) 和丁二烯 (Butadiene) 組成的嵌段共聚物。
• 熱塑性彈性體 (Thermoplastic Elastomer, TPE)： 具有橡膠彈性，但在高溫下可以像熱塑性塑膠一樣加工成型。

SBS 共聚物的結構：
SBS 代表 Styrene-Butadiene-Styrene。這是一種三嵌段共聚物，由兩段聚苯乙烯 (Polystyrene, PS) 和一段聚丁二烯 (Polybutadiene, PB) 組成。
結構式為： PS-PB-PS

• 聚苯乙烯 (PS) 段： 具有剛性的苯環結構，在室溫下是玻璃態，表現為硬質的「硬區」(hard segments)。
• 聚丁二烯 (PB) 段： 具有柔順的長鏈結構，在室溫下是橡膠態，表現為彈性的「軟區」(soft segments)。

化學結構示意圖：
SBS 共聚物的結構可以表示為：
$\text{Ph-CH₂-CH-} \quad \text{-[CH₂-CH=CH-CH₂]-} \quad \text{-[CH₂-CH]-Ph}$
$\qquad \quad | \qquad \qquad \qquad \qquad \qquad |$
$\qquad \quad \text{n} \qquad \qquad \qquad \qquad \qquad \text{m} \qquad \qquad \quad \text{n}$
其中 Ph 代表苯環 (C₆H₅)。
更簡潔的表示：
$\text{PS Block} - \text{PB Block} - \text{PS Block}$
$\text{(Hard Segment)} \quad \text{(Soft Segment)} \quad \text{(Hard Segment)}$
在固態下，由於 PS 段的玻璃化轉變溫度 (Tg) 較高 (約 100°C)，而 PB 段的 Tg 較低 (約 -90°C)，PS 段會形成離散的「硬區」微區，這些硬區將軟鏈段 (PB) 物理交聯起來。

為什麼 SBS 是熱塑性彈性體？

SBS 表現出橡膠的彈性，但又能在高溫下加工，這是因為其獨特的微觀結構：

1. 彈性來源 (軟區)： 聚丁二烯 (PB) 段在室溫下是玻璃化轉變溫度以下的橡膠態，具有高度的柔順性和鏈段運動能力，這使得材料在受力時能夠產生較大的形變，表現出橡膠的彈性。

這題考驗學生對半導體製程中低介電常數 (low-K) 和高介電常數 (high-K) 材料的應用及其重要性的理解。

核心觀念：

• 介電常數 (Dielectric Constant, K)： 材料儲存電能的能力，也稱為相對電容率。K 值越高，材料儲存電能的能力越強，其電導率通常也越高。
• CMOS 技術： 互補金屬氧化物半導體 (Complementary Metal-Oxide-Semiconductor) 技術，是現代積體電路的主要製程技術。

Low-K 材料的應用和重要性：

• 定義： Low-K 材料是指介電常數遠低於傳統二氧化矽 (SiO₂) (K ≈ 3.9) 的材料。
• 應用： 主要用於積體電路中的互連線 (Interconnects) 之間的絕緣層 (Interlayer Dielectrics, ILD)。
• 重要性：
  1. 降低 RC 延遲： 在積體電路中，電阻 (R) 和電容 (C) 共同決定了訊號的傳輸延遲 (RC delay)。互連線之間的電容主要由絕緣材料的介電常數決定 ($C \propto K$)。使用 Low-K 材料可以顯著降低互連線之間的電容，從而減小 RC 延遲。這對於提高電路的時脈頻率和整體效能至關重要。
  2. 減少串擾 (Crosstalk)： 互連線之間的電容是導致訊號串擾的主要原因。降低互連線間的電容可以減小相鄰訊號之間的干擾，提高訊號的完整性。
  3. 降低功耗： 電容的充放電需要消耗能量。降低電容可以減小漏電流和動態功耗。
• 挑戰： Low-K 材料通常具有較低的機械強度、較差的熱穩定性和化學穩定性，這給製程整合帶來了挑戰。

High-K 材料的應用和重要性：

• 定義： High-K 材料是指介電常數遠高於二氧化矽 (SiO₂) 的材料。
• 應用： 主要用於金屬氧化物半導體場效應電晶體 (MOSFET) 的閘極絕緣層 (Gate Dielectric)。
• 重要性：
  1. 實現更短的閘長： 隨著電晶體尺寸不斷縮小，為了維持足夠的閘極控制能力 (即栅極電壓的變化能有效地控制通道的導通)，閘極絕緣層的物理厚度需要不斷減小。然而，當絕緣層厚度小於約 2 nm 時，二氧化矽會發生嚴重的量子穿隧效應，導致漏電流急劇增加，功耗過大，無法正常工作。

這題考驗學生對電磁學中介電材料性質、光學性質以及頻率依賴性的深入理解。

核心觀念：

• 介電常數 (Permittivity, $\epsilon$)： 材料在外加電場下的極化響應能力。
• 電偶極矩 (Electric Dipole Momentum, p)： 分子或材料中電荷分離的度量。
• 極化向量 (Polarization Vector, P)： 材料單位體積內的總電偶極矩。
• 電極化率 (Electric Susceptibility, $\chi_e$)： 極化向量與外加電場的比例關係。
• 複數折射率 (Complex Refractive Index, $\tilde{n}$)： 描述光在介質中傳播時的衰減和速度變化。
• 頻散行為 (Dispersion Behavior)： 介電常數或折射率隨頻率變化的現象。

關係描述：

1. 電偶極矩 (p) 與極化向量 (P)：

   • 單個分子或離子可以具有永久電偶極矩（如水分子），或者在外加電場作用下產生感應電偶極矩。
   • 極化向量 (P) 是材料中所有分子（或基本單元）的平均電偶極矩乘以單位體積內的粒子數密度 $N$。$P = N \langle p \rangle$。它描述了材料整體的宏觀極化程度。

2. 極化向量 (P) 與電極化率 ($\chi_e$)：

   • 在線性介電體中，極化向量 P 與外加電場 E 的關係由電極化率 $\chi_e$ 描述：
     $P = \epsilon_0 \chi_e E$
     其中 $\epsilon_0$ 是真空介電常數。$\chi_e$ 表徵材料產生極化的難易程度。

3. 介電常數 ($\epsilon$) 與極化向量 (P) 和電場 (E)：

   • 在電磁學中，電位移向量 D 的定義為：$D = \epsilon_0 E + P$。
   • 對於線性、各向同性、無損耗的介電體，D 也與 E 的關係為：$D = \epsilon E$。
   • 結合兩式，$\epsilon E = \epsilon_0 E + P = \epsilon_0 E + \epsilon_0 \chi_e E$。
   • 因此，$\epsilon = \epsilon_0 (1 + \chi_e)$。
   • $\epsilon$ 是材料的絕對介電常數。經常使用的相對介電常數（或介電常數）為 $\epsilon_r = \epsilon / \epsilon_0 = 1 + \chi_e$。
   • 總結： 電偶極矩是微觀層面的概念，極化向量是宏觀的總偶極矩密度，電極化率描述了材料對電場的極化響應強度，而介電常數則綜合了材料的極化響應和真空的貢獻，決定了材料在外加電場下的電場強度變化。

4. 介電常數 ($\epsilon$) 與複數折射率 ($\tilde{n}$)：

   • 在電磁波傳播的理論中，材料的電磁響應由其介電常數 $\epsilon$ 和磁導率 $\mu$ 決定。
   • 對於非磁性材料 ($\mu = \mu_0$)，電磁波在介質中的傳播速度為 $v = 1/\sqrt{\epsilon \mu}$。
   • 折射率 $n$ 的定義是光在真空中的速度 $c$ 與在介質中的速度 $v$ 之比：$n = c/v = \sqrt{\epsilon \mu / (\epsilon_0 \mu_0)} = \sqrt{\epsilon_r \mu_r}$。
   • 對於非磁性材料，$\mu_r = 1$，所以 $n = \sqrt{\epsilon_r}$。
   • 然而，在描述光在吸收性介質中的傳播時，介電常數 $\epsilon$ 和磁導率 $\mu$ 都可能是複數。
   • 複數折射率 $\tilde{n} = n + ik$，其中 $n$ 是實部（折射率，決定光速和相位），$k$ 是虛部（衰減係數，描述光強度的衰減）。
   • 複數介電常數 $\tilde{\epsilon} = \epsilon' - i\epsilon''$，其中 $\epsilon'$ 是實部（儲能），$\epsilon''$ 是虛部（損耗）。
   • 它們之間的關係為：$\tilde{n}^2 = \tilde{\epsilon}_r \tilde{\mu}_r$。
   • 對於非磁性損耗介質，$\tilde{\mu}_r = 1$，所以 $\tilde{n}^2 = \tilde{\epsilon}_r = \epsilon_r' - i\epsilon_r''$。
   • $\tilde{n} = \sqrt{\epsilon_r' - i\epsilon_r''}$。
   • 關係： 介電常數（尤其是複數介電常數的實部 $\epsilon'$ 和虛部 $\epsilon''$）直接決定了複數折射率的實部 $n$ 和虛部 $k$，從而影響光在材料中的傳播速度和衰減。

介電常數隨頻率的頻散行為 (Dispersion Behavior of Permittivity with Frequency)：

介電常數 $\epsilon$ (或 $\epsilon_r$) 通常是頻率的函數，這種現象稱為頻散。其行為取決於材料中極化機制對電場頻率的響應能力。

1. 低頻區：
   • 在非常低的頻率下，所有極化機制（電子、離子、偶極子、空間電荷）都能夠跟隨電場的變化。此時介電常數 $\epsilon_r$ 具有最大值。
