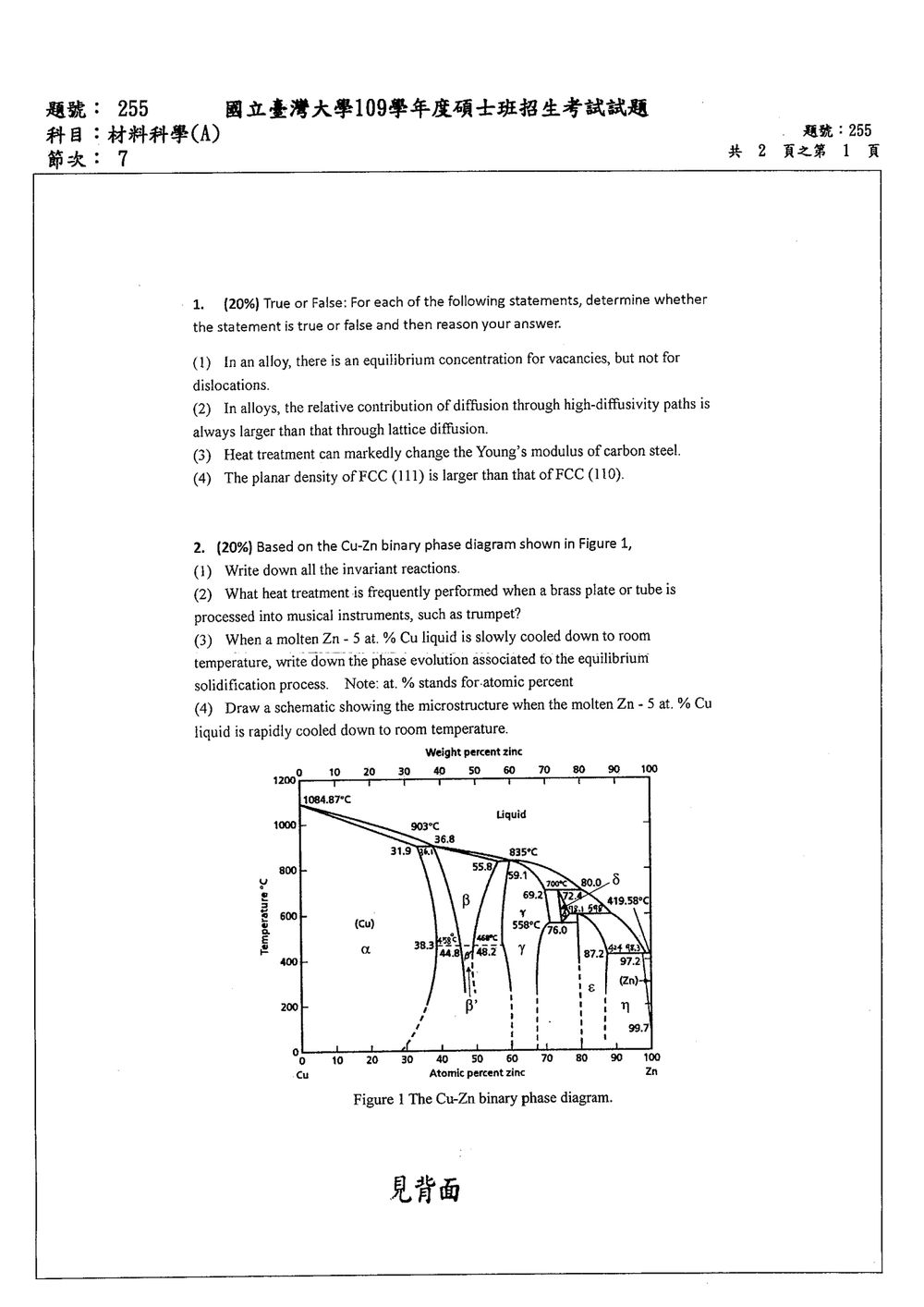

109 年 國立臺灣大學材料科學與工程研究所碩士班甲組《材料科學（A）》

這題考驗對材料中缺陷、擴散、材料性質與晶體結構的基礎知識。

(1) 【正確】。
在平衡狀態下，系統的自由能最低。由於形成空位（vacancy）會增加熵，從而降低自由能，因此在任何溫度下都存在一個穩定的平衡空位濃度。空位濃度的公式為 $N_v = N \exp(-\frac{E_f}{kT})$，其中 $N$ 是原子總數，$E_f$ 是形成空位的焓。
然而，差排（dislocation）的形成與移動是屬於缺陷，但其形成能較高，且在平衡狀態下，差排的數量並非由熱力學平衡所決定，而是受到材料的加工歷史、應力狀態等影響。雖然低密度的差排可以降低材料的自由能，但高密度的差排會增加自由能。因此，嚴格來說，差排的數量並不存在一個由溫度決定的「平衡濃度」，其存在與分佈更與材料的製程和應力狀態有關。
【答案】True.

(2) 【錯誤】。
在高溫下，晶格擴散（lattice diffusion）是主要的擴散機制。然而，在某些情況下，例如在低溫或有晶界、表面、裂縫等缺陷存在時，通過這些高擴散路徑（high-diffusivity paths）的擴散速率可能遠大於晶格擴散。但是，這句話的敘述是「always larger」，這是錯誤的。例如，在非常高的溫度下，晶格擴散的速率會顯著增加，可能超過透過高擴散路徑的速率，尤其是在沒有明顯高擴散路徑存在的情況下。因此，高擴散路徑的貢獻並非總是比晶格擴散大。
【答案】False.

(3) 【錯誤】。
楊氏模數（Young's modulus）是材料固有的力學性質，主要與原子間的結合力有關。對於碳鋼，其楊氏模數主要由鐵基體的性質決定，並且相對穩定。熱處理（如退火、淬火、回火）主要影響碳鋼的微結構，例如相的組成（如沃斯田鐵、麻田散鐵、肥粒鐵、雪明碳鐵）、晶粒大小、位錯密度等，進而影響其強度、硬度、韌性等機械性質。然而，這些微結構的變化對楊氏模數的影響通常非常小，楊氏模數本身是一個相對穩定的參數，不會被熱處理「顯著」改變。
【答案】False.

(4) 【正確】。
面密度（planar density）是指在某個晶面上的原子數與該晶面的面積之比。
對於 FCC 結構，(111) 面是原子最密堆積的面，其原子排列方式為三角形。在一個單位晶胞中，(111) 面通過的原子數為 $6 \times \frac{1}{6} + 3 \times \frac{1}{3} = 2$ 個原子。單位晶胞的邊長為 $a$，則 (111) 面的面積需要計算。
對於 FCC 結構，(110) 面是原子次密堆積的面。在一個單位晶胞中，(110) 面通過的原子數為 $4 \times \frac{1}{4} + 2 \times \frac{1}{2} = 2$ 個原子。
計算面密度：
FCC 結構的原子半徑為 $r$。單位晶胞邊長 $a = 2\sqrt{2}r$。
(111) 面：這個面是密堆積的六方排列。

這題考驗對二元相圖的判讀、相變反應的理解、以及不同冷卻速率對微結構的影響。

(1) Invariant Reactions:
根據 Cu-Zn 二元相圖，invariant reaction 是指在一個恆定的溫度和組成下，多個固相反應同時發生的反應。在 Cu-Zn 相圖中，有以下幾個重要的 invariant reactions：

• Eutectic Reaction: 在 782°C 時，從液相 (Liquid) 轉變為 α 相和 β 相。
  $L \xrightarrow{Eutectic} \alpha + \beta$
  (圖中未標示 Eutectic 點，但 Cu-Zn 相圖在 L 區下方有一個 Eutectic 點，但此圖顯示的是 Zn rich 區域，Eutectic 點在 Cu rich 區域，此處應注意相圖的完整性。但根據圖中的 L 區和固相區的關係，以及常見的 Cu-Zn 相圖，通常會有所謂的 Eutectic 和 Peritectic 反應。然而，此圖中的 Eutectic 點似乎不在 Zn rich 區域。我們仔細看圖，在 Cu rich 區域，L 區下方有一個 Eutectic 點，約在 30-40 at.% Zn, 903°C。這個反應是 $L \leftrightarrow \alpha + \beta$。但題目問的是 "all the invariant reactions"，這表示我們需要找出所有發生在特定溫度和組成的反應。)

  重新仔細觀察圖 1：
  圖 1 顯示的是 Zn rich 的部分 Cu-Zn 相圖。
  在 419.58°C，有一個 Eutectic 點，在此點，液體 (L) 轉變為 $\alpha$ 相和 $\eta$ 相。
  $L \xrightarrow{Eutectic} \alpha + \eta$
  組成：約 3 wt% Zn (約 3 at.% Zn)，419.58°C。
  (注意：圖中的標示 38.3 wt% / 44.8 wt% / 468°C / 48.2 wt% 的點，以及 55.8 wt% / 59.1 wt% / 700°C / 80.0 wt% 的點，和 69.2 wt% / 72.4 wt% / 419.58°C / 80.0 wt% 的點，這些都是invariant reactions)

  重新仔細判讀圖 1 中的 Invariant Reactions：

  • Peritectic Reaction: 在 792°C (圖上未直接標示，但 $903^\circ C$ 附近有 L 和 $\beta$ 的平衡點，下方是 $\alpha+\beta$)，通常 Cu-Zn 相圖在 Cu rich 區域有一個 Peritectic 反應。在這個圖的 Zn rich 區域，我們需要尋找水平線。
  • Eutectic Reaction: 在 419.58°C，有一個 Eutectic 點，在此點，液體 (L) 轉變為 $\alpha$ 相和 $\eta$ 相。
    $L \xrightarrow{Eutectic} \alpha + \eta$
    組成：約 3 wt% Zn (約 3 at.% Zn)，419.58°C。
  • Eutectoid Reaction: 在 448°C，$\beta$ 相轉變為 $\alpha$ 相和 $\gamma$ 相。
    $\beta \xrightarrow{Eutectoid} \alpha + \gamma$
    組成：約 44.8 wt% Zn (約 48.2 at.% Zn)，448°C。
  • Peritectoid Reaction: 在 468°C，$\alpha$ 相和 $\gamma$ 相轉變為 $\beta'$ 相 (或稱為 $\beta$ 相，圖中標示為 $\beta'$)。
    $\alpha + \gamma \xrightarrow{Peritectoid} \beta'$
    組成：約 45.8 wt% Zn (約 48.2 at.% Zn)，468°C。 (注意：這裡組成和溫度數據可能略有出入，以圖上標示為主)
    圖上標示：468°C, 44.8 wt% (α) + 48.2 wt% (γ) -> 45.8 wt% (β')
    修正： 圖上標示 468°C, 44.8 wt% (α) and 48.2 wt% (γ) forms β' at 45.8 wt%. This is a peritectoid reaction.
    $\alpha + \gamma \xrightarrow{Peritectoid} \beta'$
    組成：約 45.8 wt% Zn (約 48.2 at.% Zn)，468°C。
  • Eutectoid Reaction: 在 419.58°C，$\gamma$ 相轉變為 $\beta'$ 相和 $\eta$ 相。
    $\gamma \xrightarrow{Eutectoid} \beta' + \eta$
    組成：約 76.0 wt% Zn (約 80.0 at.% Zn)，419.58°C。
  • Eutectic Reaction: 在 419.58°C，液體 (L) 轉變為 $\alpha$ 相和 $\eta$ 相。
    $L \xrightarrow{Eutectic} \alpha + \eta$
    組成：約 3 wt% Zn (約 3 at.% Zn)，419.58°C。
  • Peritectic Reaction: 在 792°C，液體 (L) 和 $\delta$ 相轉變為 $\beta$ 相。
    $L + \delta \xrightarrow{Peritectic} \beta$
    (圖中未直接標示 792°C，但 835°C 附近有 L 和 $\delta$ 的平衡點，下方是 $\beta$ 和 $\delta$ 的平衡區。此處的 835°C 應為 L 和 $\delta$ 的平衡點，而 Peritectic 點溫度應低於此。圖上標示 835°C, 70.0 wt% (L) + 80.0 wt% (δ) -> 72.4 wt% (β)。此處的 835°C 應為 Peritectic 溫度。
    修正： 835°C, L + $\delta$ $\rightarrow$ $\beta$。組成：約 72.4 wt% Zn (約 80.0 at.% Zn)。

  綜合圖中標示的 Invariant Reactions (水平線)：

  1. Peritectic Reaction: 835°C, L + $\delta$ $\rightarrow$ $\beta$ (約 72.4 wt% Zn)
  2. Eutectoid Reaction: 448°C, $\beta$ $\rightarrow$ $\alpha + \gamma$ (約 48.2 at.% Zn)

核心觀念

本題利用兩種彎曲試驗的「破壞彎曲應力」相同。相同材料在相同破壞條件下，可令四點彎曲與三點彎曲的最大彎曲應力相等。

彎曲正應力公式為

$$\sigma=\frac{Mc}{I}$$

其中 $M$ 為最大彎矩、$c$ 為截面外緣至中性軸的距離、$I$ 為截面二次矩。

---

解題方法

一、四點彎曲試驗

設四點彎曲試驗中的總載重為 $P_4=1000\ \text{N}$。

外側支承點間距為

$$S=40\ \text{mm}$$

內側兩載重點間距為

$$L=20\ \text{mm}$$

四點彎曲中，兩內側載重點之間為純彎矩區，其最大彎矩為

$$M_4=\frac{P_4(S-L)}{4}$$

圓形截面半徑為 $r=4.0\ \text{mm}$，因此

$$I=\frac{\pi r^4}{4},\qquad c=r$$

故破壞彎曲應力為

$$\sigma_f =\frac{M_4r}{\pi r^4/4} =\frac{4M_4}{\pi r^3}$$

代入 $M_4$：

$$\sigma_f =\frac{P_4(S-L)}{\pi r^3}$$ $$\sigma_f =\frac{(1000)(40-20)}{\pi(4.0)^3} =\frac{20000}{64\pi} =\frac{312.5}{\pi}\ \text{MPa}$$

---

二、三點彎曲試驗

三點彎曲支承跨距為

$$L_3=40\ \text{mm}$$

方形截面邊長為

$$b=h=7.0\ \text{mm}$$

若中央施加總載重 $P_3$，最大彎矩為

$$M_3=\frac{P_3L_3}{4}$$

矩形截面的彎曲應力為

這題考驗對電容器基本原理及平行板電容器電容公式的理解，以及如何透過堆疊結構來增加總電容。

核心觀念：

1. 平行板電容器電容公式： $C = \frac{\kappa \epsilon_0 A}{d}$，其中 $C$ 是電容，$\kappa$ 是介電常數，$\epsilon_0$ 是真空介電常數 ($8.854 \times 10^{-12} \text{ F/m}$)，$A$ 是電極面積，$d$ 是電極間距。
2. 多層結構電容器： 多層結構的電容器可以看作是多個小電容器串聯或並聯的組合。題目中提到「為了減小尺寸」，通常意味著在相同的體積內增加電容，或者在相同的總電容下減小體積。這裡的描述「尺寸」通常指佔用的空間。
3. 多層堆疊（Interdigitated or Stacked）：
   • 如果多層結構是指將一個大面積的電容器分割成多個小面積、小間隙的單元，然後將這些單元並聯起來，則總電容是各單元電容的總和。
   • 另一種常見的多層結構是將導體和介電質交替堆疊，形成多個串聯的電容器單元，但總的有效面積會增加，或者可以看作是並聯效應。

題目描述：「The dimensions of the capacitors are as following: the area of 30 mm², the plate separation of 1 mm.」這句話描述的是「每一個」小單元的尺寸。而「為了減小尺寸」可以理解為在不改變總電容的情況下，讓整體體積變小，或者在相同的體積下，讓總電容增加。
題目問的是「the number of the layers for this multilayered structure」，這暗示了將一個較大的電容器分割成多個較小的單元，然後以某種方式組合。

解題步驟：

第一部分：計算原始電容器的電容。

• 原始電容器參數：
  • 面積 $A_{orig} = 3000 \text{ mm}^2 = 3000 \times 10^{-6} \text{ m}^2$。
  • 間距 $d_{orig} = 5 \text{ mm} = 5 \times 10^{-3} \text{ m}$。
  • 介電常數 $\kappa = 10$。
• 原始電容器的電容 $C_{orig} = \frac{\kappa \epsilon_0 A_{orig}}{d_{orig}}$。
  $C_{orig} = \frac{10 \times \epsilon_0 \times (3000 \times 10^{-6} \text{ m}^2)}{5 \times 10^{-3} \text{ m}} = \frac{10 \times \epsilon_0 \times 3 \times 10^{-3}}{5 \times 10^{-3}} = 6 \epsilon_0$。

第二部分：計算單個小電容器單元的電容。

• 單個小電容器單元參數：
  • 面積 $A_{unit} = 30 \text{ mm}^2 = 30 \times 10^{-6} \text{ m}^2$。
  • 間距 $d_{unit} = 1 \text{ mm} = 1 \times 10^{-3} \text{ m}$。
  • 介電常數 $\kappa = 10$ (使用相同的介電材料)。
• 單個小電容器單元的電容 $C_{unit} = \frac{\kappa \epsilon_0 A_{unit}}{d_{unit}}$。
  $C_{unit} = \frac{10 \times \epsilon_0 \times (30 \times 10^{-6} \text{ m}^2)}{1 \times 10^{-3} \text{ m}} = \frac{10 \times \epsilon_0 \times 30 \times 10^{-6}}{1 \times 10^{-3}} = \frac{300 \times 10^{-6}}{10^{-3}} \epsilon_0 = 300 \times 10^{-3} \epsilon_0 = 0.3 \epsilon_0$。

第三部分：確定多層結構的組合方式。
題目說「為了減小尺寸」，這通常是指要達到與原始電容器相同的總電容，但佔用的體積更小。或者，在相同的總電容下，減小體積。
這裡的「layers」可以理解為將原始電容器的總面積分割成多個小面積單元，然後通過並聯來組合。
假設我們將原始電容器的總面積 $A_{orig}$ 分割成 $N$ 個小面積單元，每個單元的面積為 $A_{unit}$。
則 $A_{orig} = N \times A_{unit}$。
$3000 \text{ mm}^2 = N \times 30 \text{ mm}^2$
$N = \frac{3000}{30} = 100$。
這意味著原始的總面積被分割成了 100 個小面積單元。
如果這些小單元以並聯的方式組合，則總電容為 $C_{total} = N \times C_{unit}$。
$C_{total} = 100 \times (0.3 \epsilon_0) = 30 \epsilon_0$。
然而，原始電容器的電容是 $C_{orig} = 6 \epsilon_0$。
所以，簡單地將面積分割成 100 個單元並聯，總電容會增加，這不符合「減小尺寸」通常指的「在相同總電容下減小體積」或「在相同體積下增加總電容」的目標。

重新理解題目：
「In order to reduce the size of the capacitor...」
「The dimensions of the capacitors are as following: the area of 30 mm², the plate separation of 1 mm.」
「What is the number of the layers for this multilayered structure?」

這句話「dimensions of the capacitors」可能指的是「構成多層結構的每一個基本單元」的尺寸。
如果我們有一個大的平行板電容器，要通過多層結構來減小它的尺寸，這通常意味著將其「堆疊」起來。
想像一下，有一個大電容器，我們將其電極和介電質分割成許多小單元。
如果我們將 $N$ 個小電容器（每個面積 $A_{unit}$，間距 $d_{unit}$）並聯，總面積 $N \times A_{unit}$。
如果我們將 $N$ 個小電容器串聯，電容為 $C_{unit}/N$。

更常見的多層電容器結構（MLCC - Multi-Layer Ceramic Capacitor）：
在 MLCC 中，多個薄介電層和多個導電電極交替堆疊。這種結構可以看作是多個小平行板電容器並聯連接。
假設總共有 $n$ 層介電材料，則會有 $n+1$ 層導電電極（如果從最底層算起，最後一層是電極）。
或者，更常見的理解是，有 $N$ 個導體層和 $N-1$ 個介電層，形成 $N-1$ 個串聯的電容器單元，但這些單元是並聯的。
如果一個多層結構由 $k$ 個「基本單元」組成，每個單元是面積為 $A_{unit}$，間距為 $d_{unit}$ 的平行板電容器。

這題考驗對聚合物化學結構的繪製能力，以及結構與性質（熔點）之間關係的理解。

(4%) Sketch the chemical structure:

• Nylon-6,6 (poly(hexamethylene adipamide))
  Nylon-6,6 是由己二胺 (hexamethylene diamine) 和己二酸 (adipic acid) 縮聚而成。
  己二胺的結構是 $H_2N-(CH_2)_6-NH_2$ (6個亞甲基)。
  己二酸的結構是 $HOOC-(CH_2)_4-COOH$ (4個亞甲基)。
  縮聚反應時，胺基 (-NH$_2$) 和羧基 (-COOH) 會反應形成醯胺鍵 (-CONH-)，同時釋放水分子。
  重複單元的結構為：$[-NH-(CH_2)_6-NH-CO-(CH_2)_4-CO-]$。
  繪製化學結構式時，需要畫出重複單元，並用括號和下标 $n$ 表示其重複性。

  化學結構式 (Nylon-6,6):

       O
      //
  -[-NH-(CH_2)_6-NH-C-(CH_2)_4-C-]_n-
       O
      //


  或者更清晰地畫出鍵：

       O
      //
  -[ NH - (CH2)6 - NH - C - (CH2)4 - C ]_n-
       ||
       O


• Nylon-6,10 (poly(hexamethylene sebacamide))
  Nylon-6,10 是由己二胺 (hexamethylene diamine) 和癸二酸 (sebacic acid) 縮聚而成。
  己二胺的結構是 $H_2N-(CH_2)_6-NH_2$ (6個亞甲基)。
  癸二酸的結構是 $HOOC-(CH_2)_8-COOH$ (8個亞甲基)。
  縮聚反應形成醯胺鍵。
  重複單元的結構為：$[-NH-(CH_2)_6-NH-CO-(CH_2)_8-CO-]$。

  化學結構式 (Nylon-6,10):

       O
      //
  -[-NH-(CH_2)_6-NH-C-(CH_2)_8-C-]_n-
       O
      //


  或者更清晰地畫出鍵：

       O
      //
  -[ NH - (CH2)6 - NH - C - (CH2)8 - C ]_n-
       ||
       O


(6%) Which one would have the higher melting temperature? Why?

這題考驗對材料拉伸行為，特別是頸縮（necking）現象的理解，以及聚合物和金屬在頸縮階段行為差異的解釋。

核心觀念：

1. 頸縮（Necking）： 在拉伸試驗中，當應力達到屈服強度後，材料開始發生塑性變形。在某一點，由於應力集中和幾何效應，材料的局部截面積開始顯著減小，形成頸縮。
2. 應力狀態的變化： 頸縮區域內，由於截面積減小，即使外加載荷不變，局部應力也會增加。
3. 金屬與聚合物的行為差異： 儘管兩者都會發生頸縮，但頸縮區域內應力狀態的演變以及後續變形的傳播方式有所不同。

解題思路：

題目描述了頸縮階段的特徵：

• 聚合物： 頸縮形成後，存在「阻力」，且「頸縮區域沿著標距長度傳播」。這意味著頸縮不是局限在一個點，而是像一種「變形波」一樣向前推進。
• 金屬： 頸縮形成後，「所有後續變形都侷限在頸縮區域內」。這意味著頸縮一旦形成，材料的其餘部分就不再發生顯著的塑性變形。

為什麼會這樣？

我們需要從應力-應變曲線和材料的變形機制來解釋。

1. 應力-應變曲線的比較：

• 延性金屬 (Ductile Metals)： 在屈服點之後，應力-應變曲線進入加工硬化階段。真實應力（True Stress）持續增加，直到斷裂。當頸縮開始時，截面積減小，但由於加工硬化，材料的強度仍然在增加。頸縮區域的應力（真實應力）高於其周圍未頸縮區域的應力，因此變形集中在頸縮處。一旦頸縮形成，其真實應力會持續升高，而未頸縮區域的應力（工程應力）由於截面積增大而下降，低於頸縮區域的真實應力，所以變形不會擴散到頸縮區域之外。
• 聚合物 (Polymers)： 許多聚合物，特別是熱塑性聚合物，在拉伸過程中會表現出不同的行為。它們可能在屈服後經歷一個「應變軟化」（strain softening）或「應變硬化」（strain hardening）的階段，但其變形機制與金屬不同。
  • 應變誘導結晶（Strain-Induced Crystallization）： 對於半結晶性聚合物，頸縮階段的形成與應變誘導結晶密切相關。當局部應力達到一定程度時，無定形區域的鏈開始取向和結晶，形成微纖維結構。這個過程會產生大量的氫鍵或範德華力，增強了材料的強度。
  • 應變誘導取向： 聚合物鏈在拉伸下會發生取向，這也增強了材料。
  • 頸縮的傳播： 在聚合物中，頸縮的形成和發展是一個動態過程。一旦在某處形成頸縮，由於鏈的取向和結晶，該區域的應力狀態會發生變化，並可能導致其周圍區域的鏈也開始取向和結晶。這種「鏈取向和結晶」的過程會沿著材料的標距長度傳播。可以想像成，頸縮區域的「變形方式」（如鏈的取向和結晶）會「感染」或「引導」其相鄰區域的材料發生類似的變形。這就是為什麼頸縮「沿著標距長度傳播」。
  • 聚合物的「應力軟化」與「應力傳播」： 在某些聚合物中，頸縮的形成並不總是伴隨著真實應力的持續升高。

這題考驗對半導體元件，特別是 CMOS 器件結構、常用材料及其優缺點，以及未來可能發展的半導體材料的知識。

(1) CMOS 器件結構 (Device Structure of CMOS):

CMOS (Complementary Metal-Oxide-Semiconductor) 是一種用於製造積體電路（IC）的半導體技術，其核心是使用互補的 NMOS 和 PMOS 電晶體。

• 基本結構：

  • 基底 (Substrate): 通常是 P 型或 N 型矽晶圓。
  • NMOS 電晶體： 由一個 N 型區域（源極 Source 和汲極 Drain）嵌入 P 型基底中構成。在 NMOS 之間，有一個 P 型井（P-well）或 P 型區域，用於形成 PMOS。
  • PMOS 電晶體： 由一個 P 型區域（源極 Source 和汲極 Drain）嵌入 N 型基底或 N 型井（N-well）中構成。
  • 閘極 (Gate): 位於半導體區域上方，通過一層薄的絕緣層（通常是二氧化矽 SiO$_2$ 或高介電常數材料 HfO$_2$ 等）與半導體區域隔開。閘極的材料通常是多晶矽（Polysilicon），但現代製程中也開始使用金屬閘極。
  • 通道 (Channel): 位於閘極下方，介於源極和汲極之間。當對閘極施加適當的電壓時，會在通道區域形成導電通道（N 型是電子，P 型是電洞）。
  • 絕緣層 (Insulator/Dielectric): 閘極與通道之間的氧化層，通常是 SiO$_2$（傳統）或高介電常數材料（High-k dielectric，如 HfO$_2$）以減少漏電流並允許更小的閘極長度。
  • 接觸 (Contacts): 用於連接源極、汲極、閘極到外部電路，通常使用金屬（如鋁 Al 或銅 Cu）或摻雜的多晶矽。
  • 互連線 (Interconnects): 多層金屬導線（通常是銅 Cu）用於連接不同的電晶體和器件，形成複雜的電路。

• 互補性： CMOS 的核心在於 NMOS 和 PMOS 的互補工作方式。在邏輯門（如 NOT, NAND, NOR, Inverter）中，一個 PMOS 和一個 NMOS 電晶體是串聯或並聯連接的。當輸入為高電平時，NMOS 導通，PMOS 關斷；當輸入為低電平時，PMOS 導通，NMOS 關斷。這種互補性使得 CMOS 電路在靜態時功耗極低。

(2) 最常用的材料 (Most Common Materials):

• 半導體材料 (Semiconductor):

  • 矽 (Silicon, Si): 絕對主導的材料。
  • 鍺 (Germanium, Ge): 在某些特定應用（如高速電晶體、紅外探測器）中使用，但遠不如矽普及。
  • III-V 族化合物半導體:
    • 砷化鎵 (Gallium Arsenide, GaAs): 常用於高頻通訊（射頻前端）、光電子器件（LED、雷射二極體）。
    • 磷化銦 (Indium Phosphide, InP): 用於光通訊、高速電子器件。
    • 氮化鎵 (Gallium Nitride, GaN): 用於高功率、高頻電子器件（功率電晶體、GaN HEMT）、藍光 LED、雷射。
  • II-VI 族化合物半導體:
    • 硒化鋅 (Zinc Selenide, ZnSe): 用於藍色 LED。
    • 碲化鎘 (Cadmium Telluride, CdTe): 用於太陽能電池。
  • 寬能隙半導體 (Wide Bandgap Semiconductors):
    • 碳化矽 (Silicon Carbide, SiC): 用於高功率、高頻、高溫電子器件（功率二極體、MOSFET），尤其是在電動車領域。
    • 氮化鎵 (GaN): 同上。

• 絕緣材料 (Insulator / Dielectric):

  • 二氧化矽 (Silicon Dioxide, SiO$_2$): 傳統的閘極氧化層和場氧化層材料。
  • 氮化矽 (Silicon Nitride, Si$_3$N$_4$): 用於鈍化層、隔離層。
  • 高介電常數材料 (High-k Dielectrics): 如HfO$_2$ (氧化鉿), ZrO$_2$ (氧化鋯), Al$_2$O$_3$ (氧化鋁) 等，用於取代 SiO$_2$ 作為現代電晶體的閘極介電層。
  • 其他氧化物和氮化物。

• 導電材料 (Conductor):

  • 多晶矽 (Polysilicon): 傳統的閘極材料，也用於連接。
  • 金屬 (Metals):
    • 鋁 (Aluminum, Al): 傳統的互連線材料。
    • 銅 (Copper, Cu): 現代先進製程中的主要互連線材料，因其較低的電阻率。
    • 鎢 (Tungsten, W): 用於接觸層和某些閘極。
    • 鈦 (Titanium, Ti), 鉭 (Tantalum, Ta): 用於阻擋層（barrier layers）以防止金屬擴散。

在 CMOS 基礎的半導體器件中，最核心和最常見的材料是：

• 半導體： 矽 (Si)
• 絕緣體： 二氧化矽 (SiO$_2$)
• 導體： 多晶矽 (Polysilicon)，銅 (Copper, Cu)

(3) 材料的優點與限制 (Advantages and Limitations):

• 矽 (Silicon, Si):
  • 優點：
    1. 豐富且廉價： 地殼中含量豐富，易於提煉和生長高品質的單晶。
    2. 穩定的氧化物： 能夠形成高品質的 SiO$_2$ 絕緣層，這是 CMOS 工藝的關鍵。
    3. 良好的半導體性質： 帶隙適中（約 1.1 eV），易於掺雜形成 P 型和 N 型半導體，具有較高的載流子遷移率（尤其是在通道取向良好時）。
    4. 成熟的製程技術： 擁有數十年的製程開發經驗，技術非常成熟。
    5. 高熔點和熱穩定性： 適合高溫製程。
  • 限制：
    1. 載流子遷移率相對較低： 與 GaAs 等 III-V 族半導體相比，電子和電洞的遷移率較低，限制了電晶體的開關速度。
    2. 直接帶隙小： 效率不高，不適合直接用於高效發光器件（如 LED）。
    3. 高溫下的漏電流： 雖然熔點高，但在高溫下仍有漏電流問題。

這題考驗對太陽能電池（Solar Cell）領域常用材料的知識，包括它們的優缺點。

核心觀念：
太陽能電池是將光能轉換為電能的半導體器件。其核心是利用半導體的「光伏效應」（Photovoltaic Effect）。一個好的太陽能電池材料需要具備以下特性：

1. 適當的能隙 (Band Gap): 能夠吸收太陽光譜中的大部分光子，並且光子能量大於或等於能隙，才能產生電子-電洞對。
2. 高載流子遷移率 (Carrier Mobility): 產生後的電子和電洞能夠有效地被分離和收集，減少複合損失。
3. 高光吸收係數 (Absorption Coefficient): 能夠在較薄的材料層中吸收大部分入射光。
4. 穩定性： 在長期光照和環境條件下保持性能穩定。
5. 低成本且易於加工： 能夠大規模生產，降低製造成本。

常用太陽能電池材料及其優缺點：

1. 矽 (Silicon, Si):

   • 類型： 單晶矽 (Monocrystalline Silicon, m-Si) 和多晶矽 (Polycrystalline Silicon, p-Si)。
   • 優點：
     1. 豐富且廉價： 地殼中含量極為豐富，提煉和生長高品質單晶的技術成熟且成本相對較低。
     2. 成熟的製程技術： 擁有數十年的半導體和太陽能電池製程經驗，生產工藝非常成熟。
     3. 穩定性高： 材料本身穩定性好，壽命長（通常可達 25-30 年以上）。
     4. 適中的能隙： 單晶矽的能隙約 1.1 eV，多晶矽稍高，能夠有效吸收太陽光譜中的大部分光子。
     5. 高光吸收係數： 雖然不如某些化合物半導體，但通過適當的結構設計（如表面紋理化）可以有效吸收光。
   • 缺點：
     1. 間接帶隙 (Indirect Band Gap): 光吸收係數相對較低，需要較厚的材料層來吸收足夠的光，這增加了材料消耗和製造成本。
     2. 載流子遷移率相對較低： 與 III-V 族化合物半導體相比，電子和電洞的遷移率較低，限制了電池的轉換效率（尤其是與 III-V 族材料相比）。
     3. 製程溫度較高： 雖然相對成熟，但高溫製程仍需耗費能源。

2. 薄膜太陽能電池材料 (Thin-Film Solar Cells):
   這些材料使用非常薄的半導體層，可以減少材料用量，降低成本，並應用於柔性基板。

   • 碲化鎘 (Cadmium Telluride, CdTe):

     • 優點：
       1. 高光吸收係數： 具有直接帶隙，能在很薄的層（約 1-2 微米）中吸收大部分光。
       2. 製程簡單，成本低： 通常採用濺射或氣相沉積等方法，製程簡單且材料成本低。
       3. 轉換效率較高： 在薄膜電池中，CdTe 的效率已經接近或超過晶矽電池。
     • 缺點：
       1. 含鎘 (Cadmium): 鎘是一種有毒重金屬，其使用和廢棄物的處理存在環保和健康方面的擔憂。
       2. 穩定性相對較差： 在長期使用中，其性能衰減可能比矽電池快。

   • 銅銦鎵硒 (Copper Indium Gallium Selenide, CIGS):

     • 優點：
       1. 高光吸收係數： 可調的帶隙，能夠涵蓋更廣的光譜範圍。
       2. 轉換效率高： 是目前效率最高的薄膜太陽能電池技術之一。
       3. 材料用量少： 只需要幾微米的厚度。
     • 缺點：
       1. 製程複雜： 需要多種元素的精確控制，製程相對複雜。
       2. 含硒和銦： 硒的成本較高，銦的儲量有限，這些都可能影響大規模生產的成本。
       3. 穩定性問題： 相對晶矽電池，其長期穩定性仍需進一步驗證。

   • 非晶矽 (Amorphous Silicon, a-Si):

     • 優點：
       1. 製程簡單，成本低： 可在低溫下沉積，適用於柔性基板。
