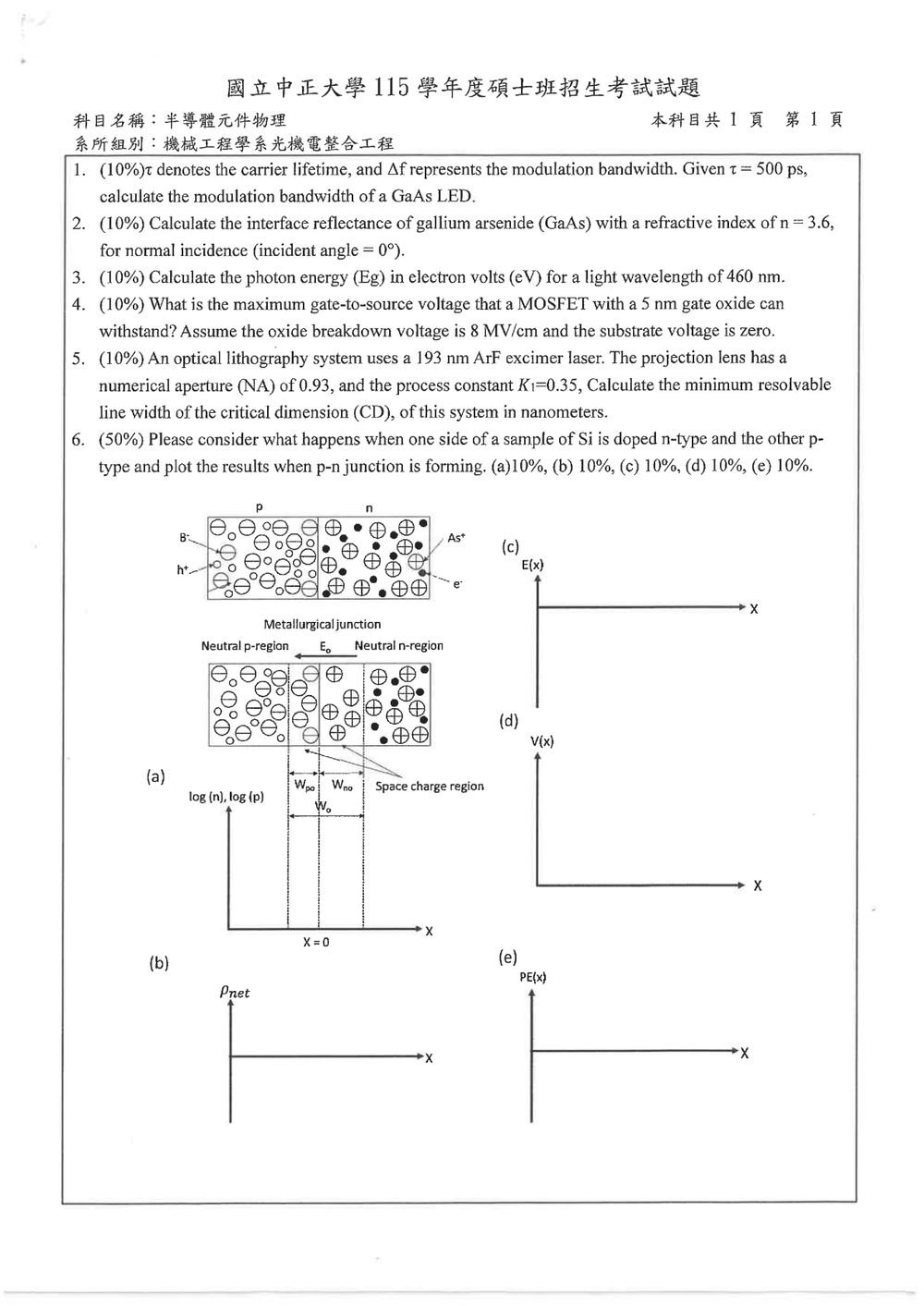

115 年 國立中正大學機械工程學系光機電整合工程碩士班《半導體元件物理》

此題考驗對 LED 載子壽命與調變頻寬之間關係的理解。

對於發光二極體 (LED)，其調變頻寬 ($\Delta f$) 與載子壽命 ($\tau$) 之間存在一個近似的關係。調變頻寬是指 LED 能夠有效響應的最高訊號頻率，而載子壽命則是電子-電洞對在輻射複合前存在的平均時間。

一般而言，調變頻寬與載子壽命的倒數成正比，其關係式近似為：
$\Delta f \approx \frac{1}{2\pi\tau}$
其中：
$\Delta f$ 為調變頻寬 (Hz)
$\tau$ 為載子壽命 (s)

題目給定的條件為：
載子壽命 $\tau = 500$ ps
GaAs LED

首先，將載子壽命從皮秒 (ps) 轉換為秒 (s)：
$1 \text{ ps} = 10^{-12} \text{ s}$
所以，$\tau = 500 \times 10^{-12} \text{ s} = 5 \times 10^{-10} \text{ s}$。

此題考驗對介面反射率的計算，特別是在垂直入射條件下。

當光線從一種介質入射到另一種具有不同折射率的介質介面時，一部分光會被反射，一部分會被折射進入第二種介質。反射的比例由菲涅爾方程 (Fresnel equations) 決定。在垂直入射 (normal incidence, $\theta_i = 0^\circ$) 的情況下，計算相對簡單。

反射率 $R$ 可以由兩種介質的折射率 $n_1$ 和 $n_2$ 計算得出：
$R = \left( \frac{n_1 - n_2}{n_1 + n_2} \right)^2$

在這個題目中：
第一種介質是空氣，其折射率 $n_1 \approx 1$ (通常假設為空氣)。
第二種介質是砷化鎵 (GaAs)，其折射率 $n_2 = 3.6$。

此題考驗對光子能量與波長之間關係的計算。

光子的能量 ($E$) 與其頻率 ($\nu$) 和波長 ($\lambda$) 之間有著直接的關係，由普朗克-愛因斯坦關係式給出：
$E = h\nu$
其中 $h$ 是普朗克常數。

由於光速 ($c$)、頻率 ($\nu$) 和波長 ($\lambda$) 之間滿足 $c = \nu\lambda$，我們可以將頻率表示為 $\nu = c/\lambda$。代入能量公式，得到：
$E = \frac{hc}{\lambda}$

題目要求計算光子能量 ($E_g$)，這裡可能是指帶隙能量，但根據上下文，更像是指特定波長光子的能量。我們假設這裡的 $E_g$ 就是指該波長光子的能量 $E$。

給定的參數為：
波長 $\lambda = 460$ nm
我們需要將能量計算為電子伏特 (eV)。

常用的物理常數：
普朗克常數 $h \approx 6.626 \times 10^{-34} \text{ J} \cdot \text{s}$
光速 $c \approx 3.00 \times 10^8 \text{ m/s}$
電子伏特與焦耳的轉換：$1 \text{ eV} = 1.602 \times 10^{-19} \text{ J}$

首先，將波長從奈米 (nm) 轉換為公尺 (m)：
$1 \text{ nm} = 10^{-9} \text{ m}$
所以，$\lambda = 460 \times 10^{-9} \text{ m} = 4.6 \times 10^{-7} \text{ m}$。

計算光子能量 (以焦耳為單位)：

此題考驗對 MOSFET 中氧化層擊穿電壓的理解與計算。

MOSFET 的閘極氧化層是其關鍵的絕緣層，承受著閘極與通道之間的電壓。如果施加的電壓超過氧化層的臨界電壓，就會發生氧化層擊穿 (oxide breakdown)，導致元件損壞。

氧化層的擊穿電壓 (breakdown voltage) 通常以電場強度 (electric field strength) 來表示，單位是 V/cm 或 MV/cm。電場強度 $E$ 與電壓 $V$ 和氧化層厚度 $t_{ox}$ 的關係為：
$E = \frac{V}{t_{ox}}$
因此，氧化層能夠承受的最大電壓 $V_{max}$ 為：
$V_{max} = E_{breakdown} \times t_{ox}$

題目給定的參數為：
氧化層厚度 $t_{ox} = 5$ nm
氧化層擊穿電場強度 $E_{breakdown} = 8$ MV/cm
閘極-源極電壓 $V_{GS}$ 是我們要求的值，也就是氧化層承受的最大電壓。
基板電壓 $V_{sub}$ 為零，這意味著我們只需要考慮閘極和源極之間的電壓差對氧化層的影響。在理想情況下，閘極-源極電壓 $V_{GS}$ 直接施加在氧化層上。

此題考驗對光刻技術中解析度極限的理解，特別是使用瑞利準則 (Rayleigh criterion) 進行計算。

光刻 (lithography) 是半導體製造中最關鍵的步驟之一，其解析度決定了能製造的電路特徵尺寸。最小可解析線寬 (Minimum Resolvable Line Width)，通常稱為臨界尺寸 (Critical Dimension, CD)，取決於光源的波長、投影鏡頭的數值孔徑 (Numerical Aperture, NA) 以及製程相關的常數 ($K_1$)。

瑞利準則給出的最小可解析尺寸公式為：
$CD = \frac{K_1 \lambda}{NA}$
其中：
$CD$ 是最小可解析線寬 (nm)
$K_1$ 是製程常數，與光刻機的設計、光刻膠的特性、曝光條件等有關。

此題為一綜合題，佔比 50%，要求探討 P-N 接面形成過程中的物理現象，並繪製相關的物理量圖。題目要求繪製五個圖，代表 P-N 接面形成過程中不同階段或不同物理量的行為。

核心觀念：P-N 接面的形成是一個擴散與漂移平衡的過程，導致內建電場、內建電位、空間電荷區、載子濃度分佈等發生變化，最終達到平衡狀態。

以下將針對 P-N 接面形成過程中可能出現的五個圖進行討論與繪製。由於題目並未明確指出 (a) 到 (e) 分別對應哪個物理量，我們將根據常見的 P-N 接面分析圖示來推測並繪製。題目中的圖形 (a) 顯示了 P 型和 N 型半導體接觸後的狀態，(b) 顯示了空間電荷區的載子濃度，(c) 顯示了電場分佈，(d) 顯示了電位分佈，(e) 顯示了 PE(x) 的分佈。這些圖示非常符合 P-N 接面形成過程的分析。

我們將依據題目所附圖示的標示 (a)~(e) 和常見的 P-N 接面分析圖來進行解釋與繪製。

題目提供的圖示說明：

• 圖示 (a): 顯示 P-N 接面區域的載子濃度分佈。左側為 P 型區，右側為 N 型區。中間是 P-N 接面。圖中標示了 $p$ (少數載子空乏區), $n$ (少數載子空乏區), $h^+$ (多數載子空乏區), $e^-$ (多數載子空乏區), $As^+$ (N 型區的固定雜質離子), $E_0$ (內建電場), $W_{po}$ (P 區擴散區寬度), $W_{no}$ (N 區擴散區寬度), $W$ (空間電荷區總寬度)。
• 圖示 (b): 橫軸為 log(n), log(p)，縱軸為 log(n) 或 log(p)。顯示 P 型區和 N 型區的載子濃度。
• 圖示 (c): 橫軸為 $x$，縱軸為 $E(x)$ (電場)。顯示 P-N 接面處的電場分佈。
• 圖示 (d): 橫軸為 $x$，縱軸為 $V(x)$ (電位)。顯示 P-N 接面處的電位分佈。
• 圖示 (e): 橫軸為 $x$，縱軸為 $PE(x)$ (功函數或勢能)。顯示 P-N 接面處的勢能分佈。

P-N 接面形成過程的物理機制：

1. 初始接觸 (Initial Contact): 當 P 型半導體與 N 型半導體緊密接觸時，兩側的多數載子會因為濃度梯度而開始互相擴散。P 型區的多數載子 (電洞 $h^+$) 會擴散到 N 型區，N 型區的多數載子 (電子 $e^-$) 會擴散到 P 型區。
2. 擴散與複合 (Diffusion and Recombination): 當電子和電洞擴散到對方區域時，它們會遇到對方區域的少數載子，並發生複合。例如，P 型區的電子與 N 型區的電洞複合。
3. 空間電荷區形成 (Formation of Depletion Region): 擴散過程帶走了多數載子，留下了固定的雜質離子。在 P 型區的接面附近，擴散走的多數電洞使得原本帶負電的受體離子 ($A^-$) 顯露出來，形成一個帶負電的區域。在 N 型區的接面附近，擴散走的電子使得原本帶正電的施體離子 ($D^+$) 顯露出來，形成一個帶正電的區域。這兩個區域合稱為空間電荷區 (depletion region) 或耗盡區。
4. 內建電場與內建電位 (Built-in Electric Field and Potential): 空間電荷區內的固定離子會產生一個電場，方向從 N 區的}^{+}離子指向 P 區的$-` 離子。這個電場稱為內建電場 ($E_0$)。這個電場會阻礙多數載子的進一步擴散，並導致少數載子發生漂移。內建電場在空間電荷區內對載子做功，產生一個內建電位 ($V_{bi}$)，其方向與電場一致。
5. 達到平衡 (Equilibrium): 當內建電場產生的漂移力與擴散力達到平衡時，接面就達到了熱平衡狀態。此時，儘管仍有載子擴散和漂移，但總的淨電流為零。
