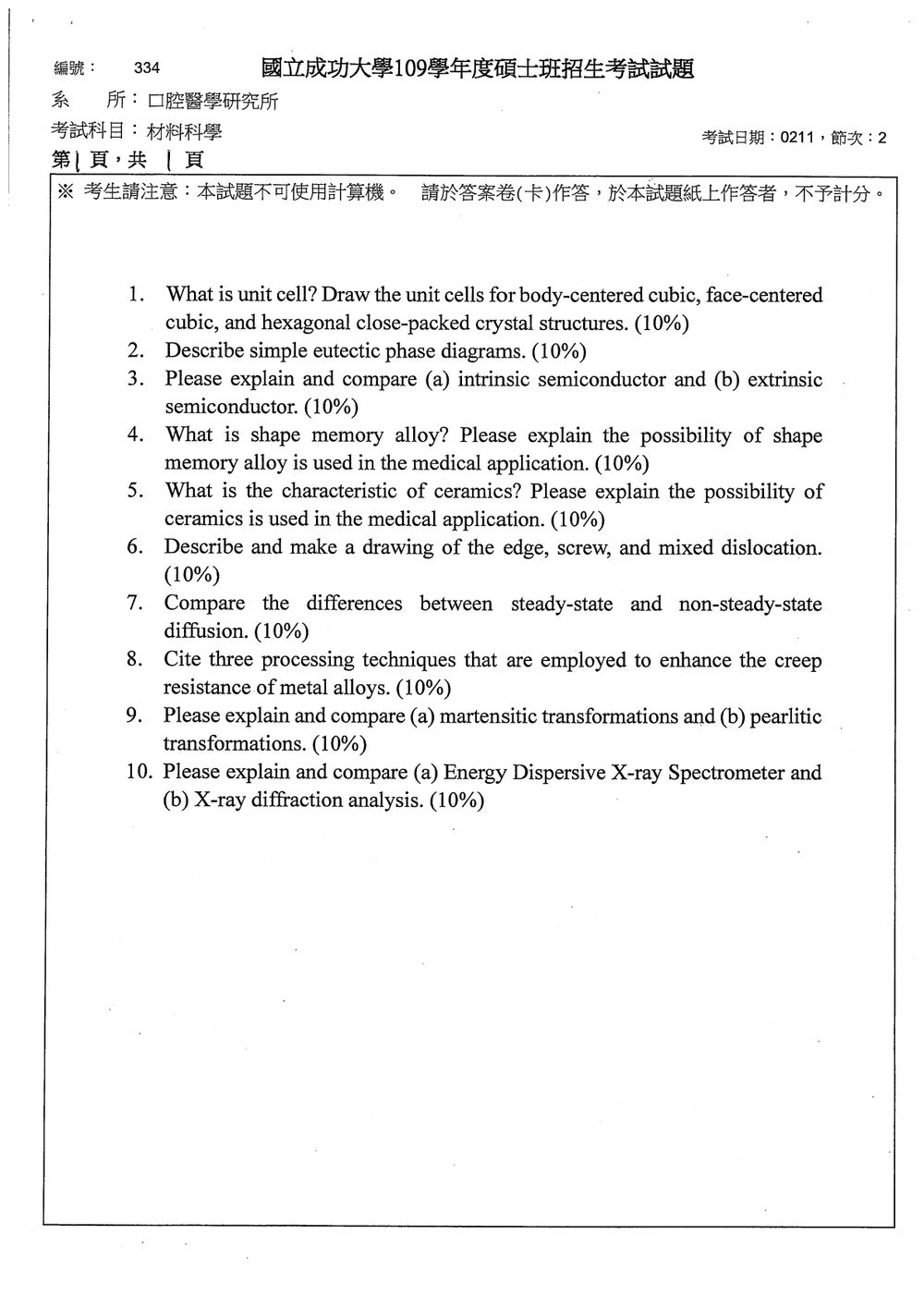

109 年 國立成功大學口腔醫學研究所丙組《材料科學》

本題主要考查晶體學中的基本概念，包括單元胞的定義以及常見晶體結構（體心立方、面心立方、六方密堆積）的單元胞繪製。

核心觀念：

• 單元胞 (Unit Cell)： 晶體結構中最小、重複出現的單元，其重複平移可以構成整個晶體。
• 晶體結構： 原子在三維空間中週期性排列形成的結構。
• 幾何繪製： 根據原子在空間中的相對位置繪製出單元胞。

詳解：

1. 單元胞的定義 (Definition of Unit Cell)：
   單元胞是晶體中能夠透過平移操作，在空間中重複堆疊而構成整個晶體的最小幾何單元。它包含了晶體結構的所有基本特徵，例如原子類型、相對位置和鍵結關係。

2. 體心立方 (Body-Centered Cubic, BCC) 單元胞繪製：

   • BCC 結構的單元胞是一個立方體。
   • 在立方體的八個頂點各有一個原子。
   • 在立方體的中心有一個原子。
   • 繪製要點： 頂點原子是共享的，中心原子是獨立的。畫一個立方體，標示出頂點和中心位置，並畫出原子球。

   🖼️【此處有附圖，請對照原卷】

本題考查的是二元合金系統中的簡單共晶相圖 (Simple Eutectic Phase Diagram)。

核心觀念：

• 相圖 (Phase Diagram)： 表示在不同溫度、壓力以及成分下，物質所處的穩定相的圖。
• 二元合金系統 (Binary Alloy System)： 由兩種元素組成的合金。
• 共晶反應 (Eutectic Reaction)： 在特定溫度下，液體相 (L) 直接轉變為兩種固體相 ($\alpha$ 和 $\beta$) 的反應。
• 共晶點 (Eutectic Point)： 共晶反應發生的特定成分和溫度點。

詳解：

簡單共晶相圖描述的是一個二元合金系統，其中兩種組元 A 和 B 在固態下是完全互溶的（即形成固溶體），但在液態下是完全互溶的。其典型的相圖特徵如下：

1. 液體相區 (Liquid Phase, L)： 在相圖的最高溫區域，整個成分範圍內都是單一的液體相。

2. 固溶體相區 (Solid Solution Phases)：

   • 在低溫區域，存在兩個固溶體相區：富含組元 A 的 $\alpha$ 相區，以及富含組元 B 的 $\beta$ 相區。
   • $\alpha$ 相區的原子主要是 A，但可以溶解少量 B；$\beta$ 相區的原子主要是 B，但可以溶解少量 A。
   • 這兩個固溶體相區的溶解度隨溫度升高而增大，在相圖的最高溫度處，兩個固溶體相區會連接起來，形成一個區域。

3. 共晶反應線 (Eutectic Reaction Line)：

   • 在相圖的中間溫度，存在一條水平線，代表液體相在特定成分下，直接轉變為兩種固體相 ($\alpha + \beta$) 的共晶反應。
   • 此反應的方程式為：$L \rightleftharpoons \alpha + \beta$

本題考查半導體的基本分類，即本質半導體 (intrinsic semiconductor) 和外質半導體 (extrinsic semiconductor) 的概念、區別與聯繫。

核心觀念：

• 半導體 (Semiconductor)： 電導率介於導體和絕緣體之間的材料。
• 載子 (Charge Carrier)： 導電的粒子，在半導體中主要是電子 (electron) 和電洞 (hole)。
• 本質半導體： 純淨的半導體材料，導電性由材料本身的能帶結構決定。
• 外質半導體： 通過摻雜 (doping) 而改變導電性的半導體，摻雜物引入了額外的載子。
• 摻雜 (Doping)： 在半導體材料中加入少量特定雜質的過程。
• N型半導體： 雜質提供了自由電子作為主要載子。
• P型半導體： 雜質提供了電洞作為主要載子。

詳解：

(a) 本質半導體 (Intrinsic Semiconductor)

• 定義： 本質半導體是指非常純淨的半導體材料，其中幾乎不含雜質原子。其導電性完全由半導體材料本身的電子結構決定。
• 載子來源： 在本質半導體中，電子和電洞的產生主要依賴於熱激發。當溫度升高時，價帶 (valence band) 中的電子獲得足夠的能量，可以躍遷到導帶 (conduction band)，形成一個自由電子，同時在價帶中留下一個空位，即電洞。
• 載子濃度： 在本質半導體中，自由電子的濃度 ($n_i$) 與電洞的濃度 ($p_i$) 是相等的，即 $n_i = p_i$。這個濃度稱為本質載子濃度。
• 導電性： 本質半導體的導電性相對較弱，且對溫度非常敏感。溫度越高，載子濃度越高，導電性越強。
• 例子： 純淨的矽 (Si) 或鍺 (Ge)。

(b) 外質半導體 (Extrinsic Semiconductor)

• 定義： 外質半導體是指在純淨半導體材料中，有控制地摻雜了一定量的特定雜質原子後形成的半導體。摻雜的目的是顯著提高半導體的導電性，並控制載子的類型。
• 載子來源： 雜質原子會引入額外的載子。
  • N型半導體 (N-type Semiconductor)： 當摻雜的雜質原子（例如，在矽中摻雜磷 P 或砷 As，這些是 V 族元素）比基底半導體原子（IV 族）多一個價電子時，多出來的價電子很容易成為自由電子，進入導帶。這些雜質稱為施體 (donor)。在 N 型半導體中，自由電子是主要載子 (majority carrier)，電洞是少數載子 (minority carrier)。

本題考查形狀記憶合金 (Shape Memory Alloy, SMA) 的定義及其在醫療上的應用可能性。

核心觀念：

• 形狀記憶合金 (SMA)： 一類能夠在特定溫度下恢復其預設形狀的金屬合金。
• 馬氏體相變 (Martensitic Transformation)： SMA 發生形狀變化的基本機制，是一種無擴散的相變。
• 奧氏體相變 (Austenitic Transformation)： SMA 在高溫下的穩定相，具有較高的對稱性。
• 恢復應變 (Recovery Strain)： SMA 在受外力變形後，加熱到奧氏體相變溫度以上時，能夠恢復的應變。
• 醫療應用： 結合 SMA 的獨特性能，在醫療器械和植入物上的潛在用途。

詳解：

形狀記憶合金的定義 (Definition of Shape Memory Alloy)：

形狀記憶合金 (SMA) 是一種特殊合金，在特定溫度範圍內，它表現出「記憶」其原始形狀的能力。這種獨特的行為源於其內部發生的可逆的、無擴散的馬氏體相變。

SMA 的工作原理基於兩種結構不同的晶體相：

1. 奧氏體 (Austenite)： 在較高溫度下穩定的相，通常具有較對稱的晶體結構（例如，立方體）。
2. 馬氏體 (Martensite)： 在較低溫度下穩定的相，通常具有較低的對稱性（例如，單斜晶系或斜方晶系），並且可以以不同的變體存在，導致材料在馬氏體狀態下容易發生形變（形變是通過馬氏體變體之間的滑移和轉變實現的，稱為族形變，twinning/detwinning）。

當 SMA 在奧氏體狀態下被塑造成某種形狀，然後冷卻到馬氏體狀態並在外力作用下發生形變時，其馬氏體結構會發生改變。如果將這個變形後的合金重新加熱到奧氏體相變溫度以上，馬氏體相變會逆向發生，合金會自發地恢復到其原始的奧氏體形狀，而無需外加應力。這個過程稱為形狀記憶效應 (Shape Memory Effect)。

形狀記憶合金在醫療應用上的可能性 (Possibility of SMA in Medical Applications)：

SMA 具有許多優異的特性，使其在醫療領域具有廣泛的應用潛力，主要包括：

1. 生物相容性 (Biocompatibility)： 許多 SMA，特別是鎳鈦合金 (Ni-Ti, Nitinol)，表現出良好的生物相容性，能夠與人體組織長期接觸而不會引起嚴重的免疫反應或毒性。
2. 超彈性 (Superelasticity)： 在奧氏體狀態下，SMA 可以承受較大的應變而不會永久變形，這被稱為超彈性。這種特性非常適合用於需要承受較大形變的醫療器械。
3. 形狀記憶效應 (Shape Memory Effect)： 利用其溫度觸發的形狀恢復能力，可以設計出在體溫下啟動的醫療裝置。

本題考查陶瓷 (Ceramics) 的基本特性，以及其在醫療領域的應用可能性。

核心觀念：

• 陶瓷 (Ceramics)： 無機、非金屬材料，通常由金屬或非金屬元素與金屬或非金屬元素通過離子鍵或共價鍵結合而成。
• 陶瓷的特性： 包括高硬度、高脆性、高熔點、優異的耐腐蝕性、良好的電絕緣性和熱絕緣性。
• 生物陶瓷 (Bioceramics)： 專門用於醫療領域的陶瓷材料，需要具備生物相容性。
• 醫療應用： 結合陶瓷的特性，在植入物、修復體等方面的應用。

詳解：

陶瓷的特性 (Characteristics of Ceramics)：

陶瓷材料具有一系列獨特的物理和化學性質，使其與金屬和聚合物區別開來：

1. 高硬度 (High Hardness)： 由於陶瓷材料中原子間的離子鍵或共價鍵非常強，原子排列緊密，因此具有很高的硬度，難以被刮擦或磨損。
2. 高脆性 (High Brittleness)： 儘管硬度高，但陶瓷材料的延展性非常差，在受到應力時容易發生斷裂，而不是塑性變形。這是因為在受力時，原子層之間的滑移受到強鍵結的阻礙，且裂紋容易擴展。
3. 高熔點和高溫穩定性 (High Melting Point and Thermal Stability)： 陶瓷材料的熔點通常非常高，能夠在極高溫度下保持穩定，不易軟化或熔化。
4. 優異的耐腐蝕性 (Excellent Corrosion Resistance)： 陶瓷材料對大多數化學腐蝕介質具有很強的抵抗力，不易發生化學反應或被腐蝕。
5. 良好的絕緣性 (Good Electrical and Thermal Insulation)： 大多數陶瓷材料導電性差，是優良的電絕緣體。它們的導熱性也相對較低，是良好的熱絕緣體。
6. 低密度 (Low Density)： 相較於金屬，許多陶瓷材料的密度較低。

陶瓷在醫療應用上的可能性 (Possibility of Ceramics in Medical Applications)：

陶瓷材料因其優異的特性，特別是生物相容性、耐磨性、耐腐蝕性和硬度，在醫療領域有廣泛的應用，這些用於醫療的陶瓷通常被稱為生物陶瓷 (Bioceramics)。

主要應用領域：

1. 骨科植入物 (Orthopedic Implants)：
   • 氧化鋯 (Zirconia, $ZrO_2$) 和氧化鋁 (Alumina, $Al_2O_3$) 陶瓷： 這些材料具有極高的硬度和耐磨性，同時生物相容性好，被廣泛用於製作人工關節（如髖關節和膝關節的球頭和窩臼）。它們可以顯著減少磨損，延長植入物的使用壽命。

本題考查晶體學中的位錯 (Dislocation) 概念，特別是三種基本類型的位錯：刃位錯 (Edge Dislocation)、螺位錯 (Screw Dislocation) 和混合位錯 (Mixed Dislocation)。

核心觀念：

• 位錯 (Dislocation)： 晶體結構中一種線性的晶體缺陷，原子排列發生局部畸變。
• 刃位錯 (Edge Dislocation)： 額外的半個原子層插入晶體中造成的缺陷。
• 螺位錯 (Screw Dislocation)： 晶體結構沿著某條線發生螺旋形扭曲造成的缺陷。
• 混合位錯 (Mixed Dislocation)： 同時具有刃位錯和螺位錯特徵的位錯。
• 柏氏向量 (Burgers Vector, $\vec{b}$)： 描述位錯引起的晶格畸變大小和方向的向量。

詳解：

位錯是晶體塑性變形的主要機制。它們是線缺陷，代表原子排列的局部不規則。

(1) 刃位錯 (Edge Dislocation)

• 描述： 刃位錯可以想像成在一個完美的晶格中，插入了一個額外的半個原子層。這個額外的半原子層的邊緣就是刃位錯線。在位錯線的上方，原子被壓縮；在下方，原子被拉伸。

• 特徵：

  • 位錯線與柏氏向量 $\vec{b}$ 垂直。
  • 在位錯線周圍，晶格會發生壓縮（在額外半原子層下方）和拉伸（在額外半原子層上方）。

• 繪製要點： 畫一個二維的原子晶格。在某處，插入半個原子層，並標示出這個半原子層的邊緣作為位錯線。可以畫出原子鍵的壓縮和拉伸。

  🖼️【此處有附圖，請對照原卷】
  (繪製時，展現一個原子平面，其中插入了半個原子平面，並標示位錯線)

(2) 螺位錯 (Screw Dislocation)

• 描述： 螺位錯可以想像成將一個晶體沿著某個方向切開，然後將切開的兩部分沿著切口發生相對的螺旋形滑移，再重新連接起來。這會在晶體中形成一個螺旋狀的結構。
• 特徵：
  • 位錯線與柏氏向量 $\vec{b}$ 平行。
  • 位錯線周圍的原子排列形成一個螺旋階梯。

本題考查材料科學中擴散 (Diffusion) 的兩種基本狀態：穩態擴散 (Steady-State Diffusion) 和非穩態擴散 (Non-Steady-State Diffusion)。

核心觀念：

• 擴散 (Diffusion)： 原子、離子或分子在高濃度區域向低濃度區域移動的過程，目的是達到濃度均勻。
• 穩態擴散 (Steady-State Diffusion)： 擴散過程中，在任何給定位置，擴散通量 (flux) 和濃度隨時間保持恆定。
• 非穩態擴散 (Non-Steady-State Diffusion)： 擴散過程中，在任何給定位置，擴散通量和濃度都隨時間變化。
• 菲克第一定律 (Fick's First Law)： 描述穩態擴散的定律。
• 菲克第二定律 (Fick's Second Law)： 描述非穩態擴散的定律。
• 擴散通量 (Diffusion Flux, J)： 單位時間內通過單位面積的粒子數。

詳解：

(1) 穩態擴散 (Steady-State Diffusion)

• 定義： 在穩態擴散過程中，擴散通量 $J$ 在擴散路徑上的任何一點，以及在整個擴散過程中，都不隨時間 $t$ 發生變化。換句話說，系統處於一個穩定的狀態，淨粒子流是恆定的。
• 數學描述： 穩態擴散由菲克第一定律描述：
  $J = -D \frac{dC}{dx}$
  其中：
  • $J$ 是擴散通量 (單位：粒子/($cm^2 \cdot s$) 或 $mol/($cm^2 \cdot s$)$)。
  • $D$ 是擴散係數 (Diffusion Coefficient)，單位：$cm^2/s$。
  • $\frac{dC}{dx}$ 是濃度梯度 (Concentration Gradient)，單位：$mol/cm^3$ 或 $atom/cm^3$。
  • 負號表示擴散方向與濃度梯度方向相反（從高濃度向低濃度）。
• 條件： 穩態擴散通常發生在以下情況：
  • 擴散源（高濃度端）和擴散匯（低濃度端）的濃度保持恆定。
  • 擴散介質的溫度和成分恆定。
  • 例如，在氣體滲透過程中，如果氣體壓強恆定，則擴散為穩態。

(2) 非穩態擴散 (Non-Steady-State Diffusion)

• 定義： 在非穩態擴散過程中，擴散通量 $J$ 和濃度 $C$ 在擴散路徑上的任何一點，都隨時間 $t$ 而變化。系統的擴散狀態在不斷演變，直到達到穩態或停止。
• 數學描述： 非穩態擴散由菲克第二定律描述：
  $\frac{\partial C}{\partial t} = D \frac{\partial^2 C}{\partial x^2}$
  （對於一維擴散）
  其中：
  • $\frac{\partial C}{\partial t}$ 表示濃度隨時間的變化率。
  • $D$ 是擴散係數。
  • $\frac{\partial^2 C}{\partial x^2}$ 表示濃度的二階空間導數。

本題考查提高金屬合金抗蠕變性 (Creep Resistance) 的加工技術。

核心觀念：

• 蠕變 (Creep)： 材料在恆定應力作用下，隨時間推移發生的緩慢塑性變形。在高温下尤為顯著。
• 抗蠕變性 (Creep Resistance)： 材料抵抗蠕變的能力。
• 影響蠕變的因素： 溫度、應力、時間、材料的微觀結構（晶粒尺寸、析出相、固溶原子、位錯結構等）。
• 提高抗蠕變性的策略： 阻礙位錯運動、減緩原子擴散、提高材料的熔點或軟化溫度。

詳解：

蠕變是材料在高溫、長時應力作用下的重要失效機制，尤其是在航空發動機、發電廠渦輪葉片等關鍵部件中。提高金屬合金的抗蠕變性是材料設計的重要目標。以下是三種常用的加工技術：

1. 細化晶粒尺寸 (Grain Refinement) 或採用晶界強化 (Grain Boundary Strengthening)：

   • 原理： 在較低的溫度和應力下，晶界滑移是蠕變的主要機制之一。細化晶粒可以增加晶界的總面積。雖然晶界本身是蠕變的薄弱環節，但通過細化晶粒，可以提高位錯在晶粒內的滑移長度，並使得大量晶界滑移需要協同進行，從而減緩整體蠕變速率。
   • 加工技術：
     • 快速凝固 (Rapid Solidification)： 通過極快的冷卻速率（如熔煉-噴霧法），可以獲得非常細小的晶粒。
     • 熱機械加工 (Thermomechanical Processing)： 通過精確控制熱處理和變形過程，可以獲得細小的等軸晶粒結構。
     • 粉末冶金 (Powder Metallurgy)： 通過壓制和燒結金屬粉末，可以獲得細小的晶粒結構。
   • 注意： 在極高溫下，細晶粒反而可能不利於抗蠕變，因為晶界滑移會成為主導機制。因此，細晶粒強化主要適用於中低溫蠕變。

2. 固溶強化 (Solid Solution Strengthening) 和沉澱強化 (Precipitation Strengthening)：

   • 原理：
     • 固溶強化： 在基體金屬中溶解其他的合金元素。這些溶質原子會對基體晶格產生畸變，並與位錯相互作用，阻礙位錯運動，從而提高蠕變強度。
     • 沉澱強化： 在基體金屬中形成彌散分佈的第二相析出物（沉澱相）。這些細小的、堅硬的析出物會像屏障一樣阻礙位錯的滑移和蠕變。在高溫下，析出物的穩定性、尺寸和分佈至關重要。
   • 加工技術：

本題考查鋼鐵材料中兩種重要的固態相變：馬氏體相變 (Martensitic Transformation) 和珠光體相變 (Pearlitic Transformation)。

核心觀念：

• 固態相變 (Solid-State Transformation)： 材料在固態下發生的相結構變化。
• 馬氏體相變 (Martensitic Transformation)： 一種無擴散 (diffusionless) 的、協同的 (cooperative) 相變，發生速度極快，原子位置僅發生微小相對移動。
• 珠光體相變 (Pearlitic Transformation)： 一種擴散型 (diffusional) 相變，涉及原子長程擴散，通常發生在較低的溫度範圍內，形成層狀的鐵素體和滲碳體結構。
• 奧氏體 (Austenite, $\gamma$)： 在鋼中，高溫下的面心立方 (FCC) 結構相。
• 鐵素體 (Ferrite, $\alpha$)： 在鋼中，低溫下的體心立方 (BCC) 結構相，碳在其中的溶解度很低。
• 滲碳體 (Cementite, $Fe_3C$)： 化學計量化合物，含碳量約 6.67 wt%。
• 冷速 (Cooling Rate)： 影響相變類型和產物的重要因素。

詳解：

(a) 馬氏體相變 (Martensitic Transformation)

• 定義： 馬氏體相變是一種在鋼材從奧氏體狀態進行急冷時發生的相變。它是一種無擴散的、協同的相變，其中奧氏體的 FCC 結構轉變為馬氏體（在低碳鋼中是 BCC 或 BCT 結構）。原子位置的相對移動非常小，幾乎是瞬間完成。
• 機制： 奧氏體中的原子發生協同的、類剪切的微小移動，導致晶格結構發生變化。這個過程不需要原子進行長程擴散。
• 產物： 馬氏體 (Martensite)。馬氏體是一種過飽和的固溶體，碳原子被困在 BCC 或 BCT 結構的間隙位置。
  • 在低碳鋼中，馬氏體是體心四方 (Body-Centered Tetragonal, BCT) 結構，其 $c/a$ 比值大於 1，這是由於碳原子佔據了 BCT 結構中的特定間隙位置引起的。
  • 在碳含量較高的鋼中，馬氏體結構更明顯地呈現 BCT 特徵。
• 特點：
  • 無擴散 (Diffusionless)： 原子不發生長程遷移。
  • 協同性 (Cooperative)： 大量原子同時、同方向移動。
  • 速度快 (Rapid)： 相變可以在聲速的級別完成。
  • 溫度敏感性： 相變溫度（如 $M_s$ 奧氏體開始轉變為馬氏體的溫度，$M_f$ 結束溫度）與成分和冷速有關。
  • 內應力與硬度： 馬氏體結構中的碳原子導致嚴重的晶格畸變和內應力，因此馬氏體非常堅硬且脆。
• 冷卻條件： 需要足夠高的冷卻速率（臨界冷卻速率）來阻止奧氏體發生擴散型相變（如珠光體或貝氏體），使其轉變為馬氏體。

(b) 珠光體相變 (Pearlitic Transformation)

• 定義： 珠光體相變是鋼材從奧氏體狀態進行緩冷時，在共析溫度 ( $A_{1}$ ) 下發生的一種擴散型相變。液體相（或奧氏體）轉變為兩種固體相：鐵素體 ($\alpha$) 和滲碳體 ($Fe_3C$)。
• 機制： 奧氏體中的碳原子需要通過長程擴散，從形成鐵素體（碳溶解度低）的區域遷移到形成滲碳體（碳含量高）的區域。鐵原子也可能發生位移。這個過程是擴散型的，速度相對較慢。

本題考查兩種常用的 X 射線分析技術：能量色散 X 射線光譜儀 (Energy Dispersive X-ray Spectrometer, EDS/EDX) 和 X 射線繞射分析 (X-ray Diffraction, XRD)。

核心觀念：

• X 射線 (X-rays)： 電磁波，具有穿透性，能量範圍在紫外線和伽馬射線之間。
• X 射線與物質相互作用： X 射線與樣品中的原子發生相互作用，產生不同的信號。
• 能量色散 X 射線光譜儀 (EDS/EDX)： 利用樣品受激發後發出的次級 X 射線的能量（波長）來分析樣品的元素組成。
• X 射線繞射分析 (XRD)： 利用 X 射線被晶體結構散射後產生的繞射圖案來分析樣品的晶體結構、晶格參數、晶粒尺寸、取向等信息。

詳解：

(a) 能量色散 X 射線光譜儀 (Energy Dispersive X-ray Spectrometer, EDS/EDX)

• 原理：
  1. 激發： 使用高能的電子束（如掃描電子顯微鏡 SEM 中）或 X 射線束照射樣品。
  2. 激發特徵 X 射線： 當入射粒子（電子或 X 射線）的能量足夠高時，可以將樣品原子內層的電子（如 K 層、L 層）激發出來，使其變成離子。
  3. 次級 X 射線發射： 外層的電子會躍遷到內層的空位，以發射出具有特定能量（波長）的 X 射線來釋放能量。這些 X 射線的能量（或波長）是元素特有的，與原子序數有關（稱為特徵 X 射線，如 Kα, Kβ, Lα 等）。
  4. 能量檢測： EDS 探測器（通常是半導體探測器，如 Si(Li) 或 SDD）能夠直接測量這些次級 X 射線的能量，並計算出其強度。
  5. 譜圖分析： 根據 X 射線的能量和強度，可以確定樣品中存在的元素種類及其相對含量。
• 主要用途：
  • 元素組成分析 (Elemental Analysis)： 確定樣品中包含哪些元素。
  • 元素定量分析 (Quantitative Analysis)： 計算各元素的含量百分比。
  • 元素面掃和點掃 (Mapping and Spot Analysis)： 可以在 SEM 等顯微鏡下，對樣品表面進行元素分佈的成像（面掃）或對特定點進行分析（點掃）。
• 優點： 快速、對樣品破壞小、可進行空間定位分析（與 SEM/TEM 聯用）、可分析輕元素（SDD 探測器）。
• 缺點： 元素分析的靈敏度相對較低（約 0.1-1 wt%），無法區分同質異位素，空間解析度受電子束擴散影響（在 SEM 中約幾個微米）。

(b) X 射線繞射分析 (X-ray Diffraction, XRD)

• 原理：
  1. X 射線源： 使用單色 X 射線束（通常來自銅、鈷、鉬等靶材，經過濾光片或單色器處理）。
  2. 晶體散射： 當 X 射線照射到樣品中的晶體結構時，晶體中的原子層會像一個三維的繞射光柵一樣，使 X 射線發生散射。
  3. 布拉格定律 (Bragg's Law)： 只有當入射 X 射線的波長 $\lambda$、入射角 $\theta$ 和晶面間距 $d$ 滿足布拉格定律 $n\lambda = 2d\sin\theta$ 時，才會發生相干的繞射（建設性干涉），產生繞射峰。
  4. 繞射圖案： 通過改變 X 射線束與樣品的夾角 $\theta$，並測量繞射信號的強度，可以得到樣品的繞射圖案（即強度隨 $2\theta$ 的曲線）。
  5. 結構分析： 繞射圖案中的繞射峰的位置（由 $d$ 值決定，即晶格參數）和強度（與原子排列和結構因子有關）包含了樣品的晶體結構信息。
• 主要用途：
