109 年 國立成功大學建築學系碩士班戊組《建築結構力學》

📄 試題原卷 免費註冊後即可對照原始考卷 PDF免費註冊

第 1 題

圖1所示一簡支梁受到局部的均布載重 20kN/m,(1)請劃出剪力圖與彎矩圖;(15%) (2)其工字型斷面尺寸如右側所示,若鋼材降伏應力 Fy=160MPaF_y = 160 \text{MPa},請決定翼寬 bb 以防止降伏發生 (15%)。

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:

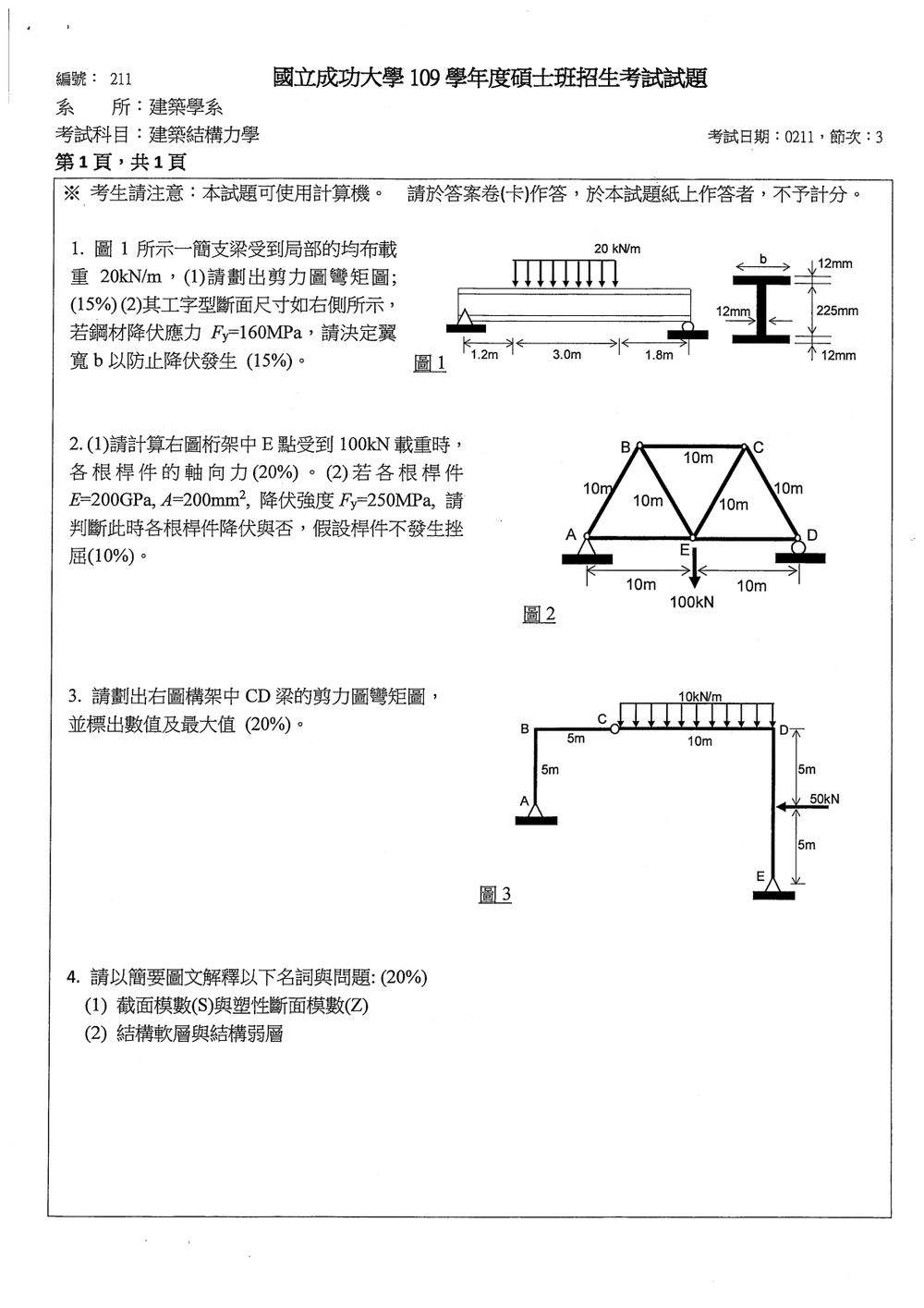

原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

剪力與彎矩滿足

dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\qquad \frac{dM}{dx}=V

因此,無分布載重處剪力為常數、彎矩呈線性變化;有均布載重處剪力呈線性變化、彎矩呈二次曲線。彎矩極值出現在剪力為零的位置。

梁的總長為 1.2+3.0+1.8=6.0 m1.2+3.0+1.8=6.0\text{ m},均布載重範圍為 x=1.2x=1.2 至 4.2 m4.2\text{ m}。斷面部分以彈性彎曲公式 σmax⁡=Mmax⁡/S\sigma_{\max}=M_{\max}/S,並要求 σmax⁡≤Fy\sigma_{\max}\le F_y。

解題方法

(1) 剪力圖與彎矩圖

將均布載重換成合力:

W=20(3)=60 kNW=20(3)=60\text{ kN}

合力作用於載重範圍中央,即距左支承 1.2+1.5=2.7 m1.2+1.5=2.7\text{ m}。由平衡條件:

RA+RB=60R_A+R_B=60 RB(6)=60(2.7)⟹RB=27 kN,RA=33 kNR_B(6)=60(2.7) \quad\Longrightarrow\quad R_B=27\text{ kN},\qquad R_A=33\text{ kN}

令 xx 自左支承起算,向上剪力為正、下凹彎矩為正。剪力函數為

V(x)={33,0≤x<1.233−20(x−1.2),1.2≤x≤4.2−27,4.2<x<6kNV(x)= \begin{cases} 33, & 0\le x<1.2\\ 33-20(x-1.2), & 1.2\le x\le4.2\\ -27, & 4.2<x<6 \end{cases} \quad\text{kN}

載重段末端剪力為 V(4.2)=33−20(3)=−27 kNV(4.2)=33-20(3)=-27\text{ kN};到右支承時再向上跳 27 kN27\text{ kN} 回到零。剪力圖關鍵座標如下:

位置 xx(m)0+0^+1.21.22.852.854.24.26−6^-6+6^+
剪力 VV(kN)+33+33+33+3300−27-27−27-2700

彎矩由剪力積分,且兩端簡支彎矩為零:

M(x)={33x,0≤x≤1.233x−10(x−1.2)2,1.2≤x≤4.227(6−x),4.2≤x≤6kN⋅mM(x)= \begin{cases} 33x, & 0\le x\le1.2\\ 33x-10(x-1.2)^2, & 1.2\le x\le4.2\\ 27(6-x), & 4.2\le x\le6 \end{cases} \quad\text{kN}\cdot\text{m}

彎矩圖在 0≤x≤1.20\le x\le1.2 為直線上升,在載重段為向下凹的拋物線,在 4.2≤x≤64.2\le x\le6 為直線下降。幾個關鍵彎矩值為

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 2 題

(1)請計算右圖桁架中 E 點受到 100kN 載重時,各根桿件的軸向力 (20%)。
(2)若各根桿件 E=200GPaE = 200\text{GPa},A=200mm2A = 200\text{mm}^2,降伏強度 Fy=250MPaF_y = 250\text{MPa},請判斷此時各根桿件降伏與否,假設桿件不發生挫屈 (10%)。

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

本題為鉸接桁架,各桿件皆為二力構件,只承受軸向力。圖中各桿件長度均為 10 m10\text{ m},因此斜桿與水平線夾角為 60∘60^\circ。

採用「拉力為正、壓力為負」:

N>0:拉力,N<0:壓力N>0:拉力,\qquad N<0:壓力


解題方法

1. 求支承反力

以整個桁架取平衡。A、D 間距為 20 m20\text{ m},載重作用於 E 點,距 A 為 10 m10\text{ m}。

∑MA=0:Dy(20)−100(10)=0\sum M_A=0: \quad D_y(20)-100(10)=0

Dy=50 kND_y=50\text{ kN}

垂直力平衡:

∑Fy=0:Ay+Dy−100=0\sum F_y=0: \quad A_y+D_y-100=0

Ay=50 kNA_y=50\text{ kN}

水平方向無外力,因此:

Ax=0A_x=0


2. A 節點:求 ABAB、AEAE

A 節點受 Ay=50 kNA_y=50\text{ kN},並假設 ABAB、AEAE 為拉力。

垂直方向:

∑Fy=0:50+NABsin⁡60∘=0\sum F_y=0: \quad 50+N_{AB}\sin60^\circ=0 NAB=−50sin⁡60∘=−57.735 kNN_{AB} =-\frac{50}{\sin60^\circ} =-57.735\text{ kN}

因此 ABAB 為壓力。

水平方向:

∑Fx=0:NAE+NABcos⁡60∘=0\sum F_x=0: \quad N_{AE}+N_{AB}\cos60^\circ=0 NAE=−(−57.735)cos⁡60∘=28.868 kNN_{AE} =-(-57.735)\cos60^\circ =28.868\text{ kN}

因此 AEAE 為拉力。


3. B 節點:求 BEBE、BCBC

B 節點平衡方程式為:

∑Fy=0:−NABsin⁡60∘−NBEsin⁡60∘=0\sum F_y=0: \quad -N_{AB}\sin60^\circ-N_{BE}\sin60^\circ=0

因此:

NBE=−NAB=57.735 kNN_{BE}=-N_{AB}=57.735\text{ kN}

BEBE 為拉力。

水平方向:

∑Fx=0:−NABcos⁡60∘+NBEcos⁡60∘+NBC=0\sum F_x=0: \quad -N_{AB}\cos60^\circ +N_{BE}\cos60^\circ+N_{BC}=0 NBC=−57.735 kNN_{BC} =-57.735\text{ kN}

因此 BCBC 為壓力。

由桁架及載重的左右對稱性:

NCD=NAB=−57.735 kNN_{CD}=N_{AB}=-57.735\text{ kN}

NCE=NBE=57.735 kNN_{CE}=N_{BE}=57.735\text{ kN}

NDE=NAE=28.868 kNN_{DE}=N_{AE}=28.868\text{ kN}


各桿件軸向力

🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 3 題

請劃出右圖構架中 CD 梁的剪力圖與彎矩圖,並標出數值及最大值 (20%)。

🖼️【此處有附圖,請對照原卷】

🖼️ 本題含圖表,以下為原卷對應頁面:
原卷第 1 頁

登入後即可作答並保存紀錄。

這一題的完整詳解

核心觀念

構架在 CC 點有內鉸,因此 MC=0M_C=0,可在 CC 點將構架分成左右兩部分各自列平衡式。求得 CC 點傳力後,再對 CDCD 梁取自由體圖。

剪力與彎矩採用「左截面向上剪力為正、下凹(正彎矩)為正」的慣例。均布載重 ww 下:

dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\qquad \frac{dM}{dx}=V

解題方法

1. 求 CC 點鉸接力

左側 ABCABC 構架沒有外加載重。以 AA 點取矩,CC 點座標相對於 AA 為 (5,5) m(5,5)\,\text{m},故

5Cy−5Cx=0⇒Cx=Cy5C_y-5C_x=0 \quad\Rightarrow\quad C_x=C_y

此式中的 Cx,CyC_x,C_y 是左側構架所受的鉸接力分量;右側構架所受的力方向相反,但兩分量仍相等。

對右側 CDECDE 構架,以 EE 點取矩。CDCD 梁上的均布載重合力為 10(10)=100 kN10(10)=100\,\text{kN},作用點距 EE 點水平距離 5 m5\,\text{m};柱上的 50 kN50\,\text{kN} 水平力作用點距 EE 點高 5 m5\,\text{m}。因此

−10Cy−10Cx+100(5)+50(5)=0-10C_y-10C_x+100(5)+50(5)=0 Cx+Cy=75 kNC_x+C_y=75\,\text{kN}

聯立可得右側構架在 CC 點所受的鉸接力:

Cx=Cy=37.5 kNC_x=C_y=37.5\,\text{kN}

2. 求 CDCD 梁的剪力與彎矩

對整個右側構架列力平衡,可得支承 EE 的反力:

Ex+37.5−50=0⇒Ex=12.5 kNE_x+37.5-50=0 \quad\Rightarrow\quad E_x=12.5\,\text{kN} Ey+37.5−100=0⇒Ey=62.5 kNE_y+37.5-100=0 \quad\Rightarrow\quad E_y=62.5\,\text{kN}

令 xx 自 CC 點沿梁量至右,0≤x≤10 m0\le x\le10\,\text{m}。梁左端的垂直力為 37.5 kN37.5\,\text{kN},全跨承受 10 kN/m10\,\text{kN/m} 均布載重,因此

V(x)=37.5−10x(kN)V(x)=37.5-10x\quad(\text{kN})
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊

第 4 題

請以簡要圖文解釋以下名詞與問題: (20%)
(1) 截面模數 (S) 與塑性斷面模數 (Z)
(2) 結構軟層與結構弱層

登入後即可作答並保存紀錄。

這一題的完整詳解

本題為結構力學與建築結構設計中的名詞解釋,需要清晰、簡潔地闡述概念。

1. 截面模數 (Section Modulus, S) 與塑性斷面模數 (Plastic Section Modulus, Z)

截面模數 (S):

  • 定義: 截面模數是斷面慣性矩 (I) 除以斷面形心到最外緣的距離 (ymaxy_{max}) 所得的物理量,即 S=IymaxS = \frac{I}{y_{max}}。
  • 意義: 截面模數反映了斷面抵抗彎曲的能力。在相同的彎矩作用下,截面模數越大,斷面產生的最大彎曲應力就越小。它表示了斷面在彎曲破壞前能承受的最大彎矩與最大應力的關係 (Mmax=S⋅σmaxM_{max} = S \cdot \sigma_{max})。
  • 單位: 長度的立方,例如 mm3\text{mm}^3 或 m3\text{m}^3。
  • 圖示:
    🖼️【此處可繪製一個梁的斷面圖,標示出形心軸、最外緣距離 ymaxy_{max},並說明 SS 的計算方式。】
    例如,對於矩形斷面寬 bb 高 hh,則 I=bh312I = \frac{bh^3}{12},ymax=h2y_{max} = \frac{h}{2},所以 S=bh3/12h/2=bh26S = \frac{bh^3/12}{h/2} = \frac{bh^2}{6}。
    對於工字鋼斷面,通常有兩個 ymaxy_{max},分別是上半部和下半部,通常取較小的那個值來計算彎曲應力,但通常 ymaxy_{max} 指的是斷面幾何中心到最遠纖維的距離。

塑性斷面模數 (Z):

  • 定義: 塑性斷面模數是指當斷面達到全塑性狀態時,斷面抵抗彎曲的能力。它由斷面的正彎矩區和負彎矩區的面積矩計算得出,即 Z=MpσyZ = \frac{M_p}{\sigma_y},其中 MpM_p 是達到全塑性時的塑性彎矩,σy\sigma_y 是材料的降伏強度。更精確地說,它是斷面面積對塑性中性軸 (Plastic Neutral Axis, PNA) 的靜矩。
  • 意義: 塑性斷面模數用於評估材料在彈塑性行為下的承載能力,尤其在結構設計中,當允許結構進入塑性階段以達到更高的承載能力時(例如極限承載力設計),Z 值非常重要。相比於彈性斷面模數 S,Z 值通常更大,這意味著結構在進入塑性階段後,其抵抗彎矩的能力會有所提高。
  • 單位: 同樣是長度的立方,例如 mm3\text{mm}^3 或 m3\text{m}^3。
  • 圖示:
    🖼️【此處可繪製一個工字鋼斷面,標示出塑性中性軸 (PNA),並說明其與彈性中性軸 (形心軸) 的區別。】
    例如,對於對稱的工字鋼斷面,彈性中性軸就是形心軸。但對於非對稱斷面,或當彎矩達到使斷面一部分達到降伏應力時,塑性中性軸可能與形心軸不重合。
    對於對稱工字鋼斷面,塑性中性軸與形心軸重合。
    Z=Atopytop+AbottomybottomZ = A_{top} y_{top} + A_{bottom} y_{bottom},其中 AA 是面積,yy 是到 PNA 的距離。
    對於矩形斷面寬 bb 高 hh,PNA 在 h/2h/2 處。上半面積 Atop=b×h/2A_{top} = b \times h/2,下半面積 Abottom=b×h/2A_{bottom} = b \times h/2。
🔒

後續完整解題步驟與【答案】

免費註冊,享三天全站完整詳解閱覽。

免費註冊
