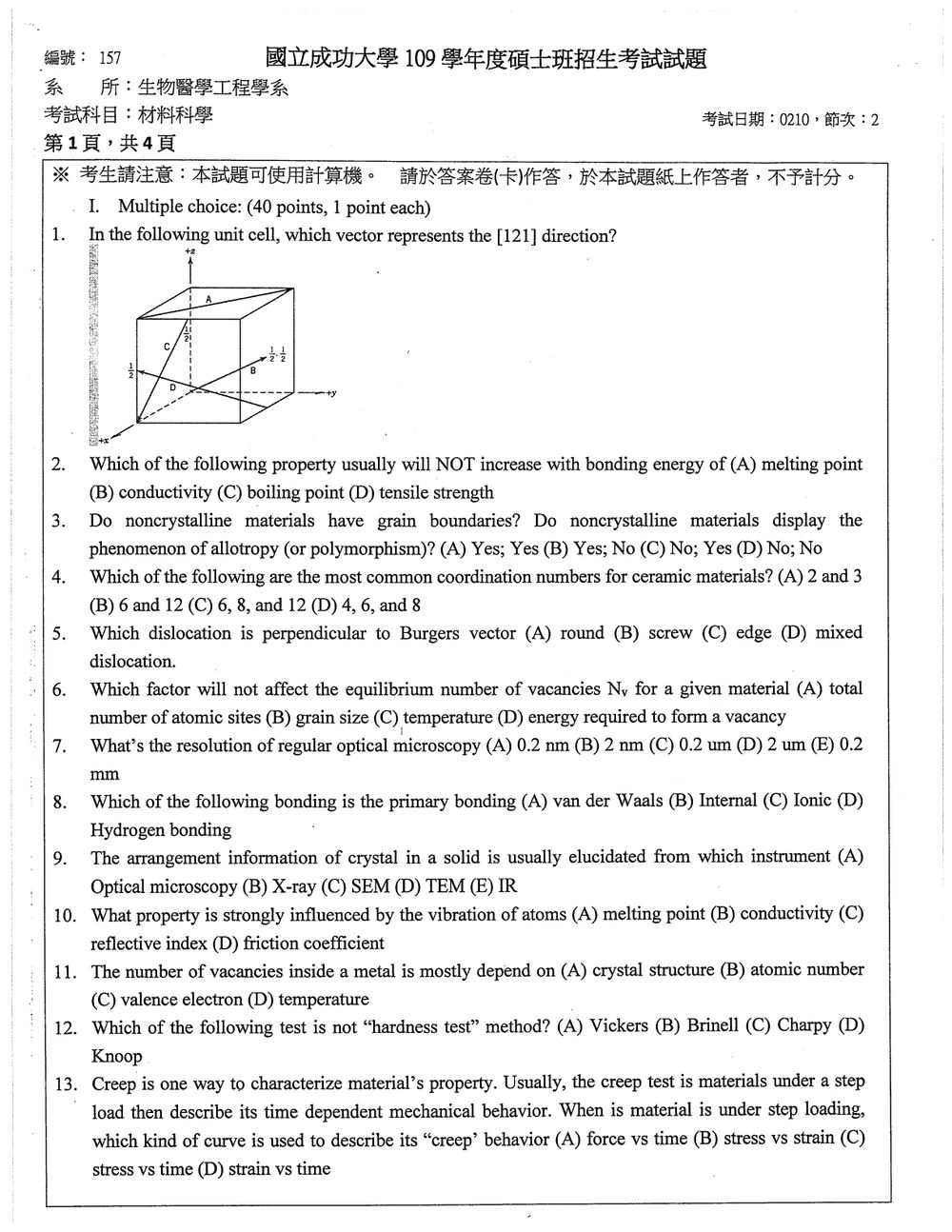

109 年 國立成功大學生物醫學工程學系碩士班甲組《材料科學》

核心觀念

晶向 $[u v w]$ 表示沿晶格 $x$、$y$、$z$ 軸的位移比例。讀圖時先依箭頭方向計算位移分量 $\Delta x,\Delta y,\Delta z$，再化成最簡整數比；箭頭長短本身不代表晶向指數。

解題方法

圖中 B 向量的位移分量為 $\Delta x=\frac{1}{2}$、$\Delta y=1$、$\Delta z=\frac{1}{2}$。因此：

$$\left[\frac{1}{2},1,\frac{1}{2}\right] \times 2 = [1\,2\,1]$$

所以 B 代表 $[121]$ 方向。

選項分析

這題考驗你對材料內在鍵結強度與宏觀性質之間關聯性的理解。鍵結能量（bonding energy）是描述原子之間吸引力強弱的指標，它直接影響了材料的許多基本物理與機械性質。

解題過程：

題目的核心在於判斷哪項材料性質「不會」隨著原子間鍵結能量的增加而提升。我們逐一分析各選項：

• (A) 熔點 (Melting Point)： 熔點是指固態轉變為液態所需的溫度。原子之間的鍵結越強，需要越高的能量才能克服這些鍵結，使原子脫離規則的晶格排列進入無序的液態。因此，熔點通常會隨著鍵結能量的增加而升高。

• (B) 電導度 (Conductivity)： 電導度（特別是電子電導度）主要與材料中自由電子的移動能力有關。在金屬中，自由電子的移動能力與原子核的吸引力（即鍵結強度）有間接關係，但更直接的影響因素是材料的晶體結構、缺陷、雜質以及電子能帶結構。

好的，各位同學，我們來解析這題關於非晶質材料的題目。這題主要在測試大家對於「晶界」和「同素異形」這兩個材料科學基本概念的理解，特別是它們是否適用於非晶質材料。

解題過程

這題需要判斷兩個問題：
(a) 非晶質材料是否有晶界 (grain boundaries)？
(b) 非晶質材料是否會呈現同素異形 (allotropy) 或多形性 (polymorphism) 的現象？

我們逐一分析：

(a) 非晶質材料是否有晶界？

• 核心觀念： 晶界是晶體材料中，相鄰晶粒（結晶區域）之間取向不同而形成的界面。在晶體材料中，原子排列是長程有序的，但不同晶粒的原子排列方向會有所差異，這些區域的原子排列就不如晶粒內部規則，能量也較高，因此被稱為晶界。
• 非晶質材料的定義： 非晶質材料（又稱無定形材料或玻璃質材料）是指其原子或分子排列是短程有序但長程無序的材料。它們沒有規則的晶格結構，也沒有明確的晶粒。
• 推論： 既然非晶質材料缺乏長程有序的原子排列，也就沒有「晶粒」的概念。因此，也就無法形成由相鄰晶粒交界處所定義的「晶界」。
• 結論： 非晶質材料沒有晶界。

這題考的是陶瓷材料的結構特性，特別是原子在晶格中的排列方式，進而影響其物理性質。陶瓷材料的結構通常比金屬複雜，其離子鍵結的特性會影響離子在晶格中的配位方式。

解題過程：

陶瓷材料是由金屬和非金屬元素組成的無機化合物，其鍵結方式通常是離子鍵和共價鍵的混合。由於離子鍵的性質，陽離子和陰離子在晶格中的排列會受到離子半徑比的影響，以維持電荷平衡和空間穩定性。這種空間穩定性可以用配位數（coordination number, CN）來描述，即一個離子周圍最近的異性離子數量。

常見的陶瓷材料，例如氧化物、碳化物、氮化物等，其離子在晶格中的配位數通常是有限的幾個特定數值。我們來分析選項：

• (A) 2 和 3： 這些配位數通常出現在簡單的分子結構或某些特殊鍵結中，例如氣體分子或鏈狀結構，在固態陶瓷材料中較少見。
• (B) 6 和 12： 配位數 6 是非常常見的，例如在許多氧化物中，氧離子周圍有 6 個金屬陽離子（如 NaCl 結構）。配位數 12 則較少見於離子化合物，更多出現在金屬的緊密堆積結構中。
• (C) 6, 8, 和 12： 配位數 6 和 8 在陶瓷材料中非常常見。例如，NaCl 結構的配位數是 6:6，CsCl 結構的配位數是 8:8。配位數 12 在某些複雜的氧化物或金屬間化合物中可能出現，但不如 6 和 8 普遍。
• (D) 4, 6, 和 8： 配位數 4 是常見的，例如在矽酸鹽（如 SiO$_4^{4-}$ 四面體）或某些碳化物中。配位數 6 和 8 如前所述，在陶瓷材料中也非常普遍。

好的，這題是關於材料科學中「位錯」的基礎觀念題，主要考驗你對不同種類位錯的幾何特徵與其與 Burgers vector 的關係的理解。

題目核心觀念：

此題在探討不同種類的位錯（Dislocation）與 Burgers vector 之間的幾何關係。位錯是晶體材料中造成塑性變形的主要缺陷，其種類與 Burgers vector 的方向是判斷位錯性質的關鍵。

解題過程：

要回答這題，我們需要先理解什麼是位錯，以及 Burgers vector 的定義與其與位錯的關係。

1. 位錯 (Dislocation)： 位錯是晶體結構中的線狀缺陷。當晶體發生塑性變形時，原子層的滑動會產生位錯。主要有兩種基本類型的位錯：刃位錯 (edge dislocation) 和螺位錯 (screw dislocation)。

2. Burgers vector ($\vec{b}$)： Burgers vector 是描述位錯運動和晶體滑動的向量。它代表了在引入位錯後，晶體結構的相對錯動量。我們可以通過畫一個封閉的 Burgers circuit（在沒有位錯的理想晶體中是封閉的）來定義 Burgers vector。在有位錯的晶體中，當你嘗試畫出相同的 circuit 時，起點和終點之間就會有一個未封閉的向量，這個向量就是 Burgers vector。

好的，這是一題關於材料中空位（vacancy）平衡數量的基本觀念題。我們需要理解哪些因素會影響材料內部缺陷的形成。

解題過程

這題考的核心觀念是材料中由於熱激勵（thermal excitation）而產生的平衡空位數量。空位的形成需要能量，且其數量與溫度密切相關。我們需要判斷題目中列出的四個因素，哪些會影響這個平衡數量。

平衡空位的數量 $N_v$ 可以由以下統計力學的公式描述：
$N_v = N \exp\left(-\frac{Q_v}{kT}\right)$
其中：

• $N$ 是總原子數（或總原子位點數）。
• $Q_v$ 是形成一個空位所需的能量（vacancy formation energy）。
• $k$ 是波茲曼常數（Boltzmann constant）。
• $T$ 是絕對溫度（absolute temperature）。

現在我們逐一分析選項：

(A) 總原子數 (total number of atomic sites)：
從上述公式 $N_v = N \exp\left(-\frac{Q_v}{kT}\right)$ 可以看出，$N$ 代表總原子位點數。如果總原子位點數增加，在其他條件不變的情況下，平衡空位的數量 $N_v$ 也會隨之增加。因此，總原子數會影響平衡空位的數量。

(B) 晶粒尺寸 (grain size)：
晶粒尺寸是材料的微觀結構特徵，它描述了晶體結構在宏觀尺度上的排列方式。空位的形成主要是一個原子離開其在晶格中的正常位置，形成一個空位。這個過程主要受局部環境（原子間的鍵結、溫度）的影響。

好的，這是一題關於光學顯微鏡解析度的基本觀念題。

第 7 題詳解

本題主要考驗學生對「光學顯微鏡解析度」的理解，以及其與波長之間的關係。解析度（Resolution）是指顯微鏡能夠分辨兩個極近物體之間最小距離的能力。

解題過程：

光學顯微鏡的解析度受到光的波長 ($\lambda$) 和物鏡的數值孔徑 (Numerical Aperture, NA) 的影響。其解析度（d）的經驗公式通常表示為：

$d = \frac{0.61 \lambda}{NA}$

其中：

• $d$ 是解析度，代表能分辨的最小距離。
• $\lambda$ 是光的波長。
• $NA$ 是物鏡的數值孔徑。

在可見光光譜中，光的波長範圍大約在 400 奈米 (nm) 到 700 奈米 (nm) 之間。一般常見的光學顯微鏡，其物鏡的數值孔徑 (NA) 最大值約為 1.4（使用浸潤油時）。

為了得到最佳的解析度（即最小的 $d$ 值），我們需要使用較短的波長和較大的 NA。若取可見光中的較短波長，例如 $\lambda = 400$ nm (紫色光)，並假設一個較高的 NA 值，例如 $NA = 1.0$ (空氣中)，則解析度約為：

這題考的是材料科學中關於「化學鍵結」的核心觀念，特別是區分「主要鍵結」與「次要鍵結」。主要鍵結是原子之間形成穩定結構所必需的強烈吸引力，而次要鍵結則是在分子之間或極性區域之間較弱的吸引力。

解題過程：

1. 理解「主要鍵結」的定義： 主要鍵結（Primary bonding）是指原子之間透過電子轉移或共用所形成的強烈化學鍵，這些鍵結決定了材料的基礎結構和許多重要的宏觀性質，例如熔點、沸點、硬度等。主要鍵結主要有三種類型：離子鍵、共價鍵和金屬鍵。

2. 分析選項：

   • (A) van der Waals 鍵： 凡德瓦力（van der Waals forces）是一種較弱的分子間作用力，屬於次要鍵結（Secondary bonding）。它是由於分子內電子分佈的瞬時或誘導極化所產生的吸引力。

好的，各位同學，我們來詳細解析這道關於「晶體結構資訊 التي 獲取」的題目。

這題考的核心觀念是：如何透過特定的儀器來解析固體材料中的晶體結構排列資訊。這涉及到材料科學中常用的結構分析技術。

解題過程：

題目詢問哪種儀器通常用來闡明固體中晶體的排列資訊。我們要逐一分析各個選項：

• (A) Optical microscopy (光學顯微鏡)： 光學顯微鏡主要用於觀察材料的表面形貌、微觀結構（如晶粒大小、相分布）以及缺陷（如裂紋），但其解析度通常在微米等級，無法直接解析原子層級的晶體結構排列。
• (B) X-ray (X 光)： X 光繞射 (X-ray Diffraction, XRD) 是研究晶體結構最常用、最經典的技術之一。當 X 光照射到晶體時，會因為晶體內部原子規則排列而產生繞射現象。透過分析繞射圖案（繞射角、強度），可以確定晶體的晶格參數、晶體結構類型（如 BCC, FCC）、晶向以及相組成等資訊。這是直接獲取晶體排列資訊的關鍵技術。

這題考驗學生對材料微觀結構與巨觀性質之間關聯性的理解，特別是原子振動對材料宏觀性質的影響。

解題過程：

原子在晶體結構中的振動是材料內部的基本運動。這種振動的幅度與能量會直接影響材料的許多物理性質。

• (A) 熔點 (Melting Point)： 熔點是指固體轉變為液體的溫度。當溫度升高時，原子的振動幅度增加。當原子的振動能量足以克服原子間的束縛力時，固體就會熔化。因此，熔點與原子的振動密切相關。
• (B) 電導率 (Conductivity)： 電導率是指材料傳導電流的能力。在金屬中，電子是主要的導電載體。雖然原子的振動會影響電子的散射，進而影響電導率，但其影響程度不如熔點來得直接和強烈。

好的，我們來詳解這題關於金屬中空位數量的題目。

這題主要在探討影響金屬內部空位數量的關鍵因素。空位是晶體結構中一種常見的點缺陷，它的形成與熱力學平衡有關，而這個平衡會受到多種因素的影響。

解題過程：

題目問到，金屬內部空位的數量主要取決於什麼。我們需要理解空位的形成機制。

1. 空位的形成與熱力學： 在金屬晶體中，原子會處於熱振動的狀態。為了達到能量最低的狀態，系統會傾向於增加熵（disorder）。形成空位是增加系統熵的一種方式，因為空位的存在使得原子可以有更多的排列方式。根據熱力學，系統的自由能 $F = U - TS$，其中 $U$ 是內能，$T$ 是絕對溫度，$S$ 是熵。在平衡狀態下，系統的自由能最低。形成一個空位會增加內能（需要能量來移除一個原子），但同時也會顯著增加系統的熵。

2. 空位數量的統計學模型： 在給定的溫度下，金屬中空位的數量 $N_v$ 可以由以下統計熱力學公式近似表示：
   $N_v = N \exp\left(-\frac{Q_v}{kT}\right)$
   其中：

   • $N$ 是總原子數（或總原子位點數）。
   • $Q_v$ 是形成一個空位的形成能（activation energy for vacancy formation），這是一個與材料本身性質相關的參數。
   • $k$ 是波茲曼常數。
   • $T$ 是絕對溫度。

這題考驗的是材料力學中，對於「硬度測試」方法的辨識能力。硬度測試是材料科學中常用的一種力學性能測試，用來評估材料抵抗表面壓痕、刮痕或磨損的能力。題目要求從四個選項中找出不是硬度測試的方法。

解題過程：

首先，我們需要了解題目中列出的四種測試方法：

• (A) Vickers (維氏硬度測試)： 維氏硬度測試是一種常用的硬度測試方法，使用一個金剛石方形錐體壓頭，在試樣表面壓出一個正方形的壓痕。硬度值根據壓痕的對角線長度計算。
• (B) Brinell (布氏硬度測試)： 布氏硬度測試也是一種常用的硬度測試方法，使用一個硬質合金或鋼製的圓球壓頭，在試樣表面壓出一個圓形壓痕。硬度值根據壓痕的直徑計算。

好的，這是一題關於材料蠕變（Creep）的觀念題。

核心觀念

本題主要在測試學生對於「蠕變」現象的理解，以及在進行蠕變測試時，如何描述材料在時間尺度下的力學行為。蠕變是材料在長時間、恆定負載下發生的緩慢塑性變形，與一般的應力-應變關係不同，它強調時間的影響。

解題過程

蠕變測試的目的是觀察材料在承受一個「階梯式」的負載（step load）後，其力學行為隨時間如何演變。所謂的「階梯式負載」是指在測試開始時，施加一個恆定的負載，然後保持這個負載不變，觀察材料的響應。

在這種情況下，我們關注的是材料的變形（應變）如何隨著時間的推移而增加。因此，最適合用來描述這種「隨時間變化的力學行為」的曲線，是將「應變」（strain）作為縱座標，將「時間」（time）作為橫座標。

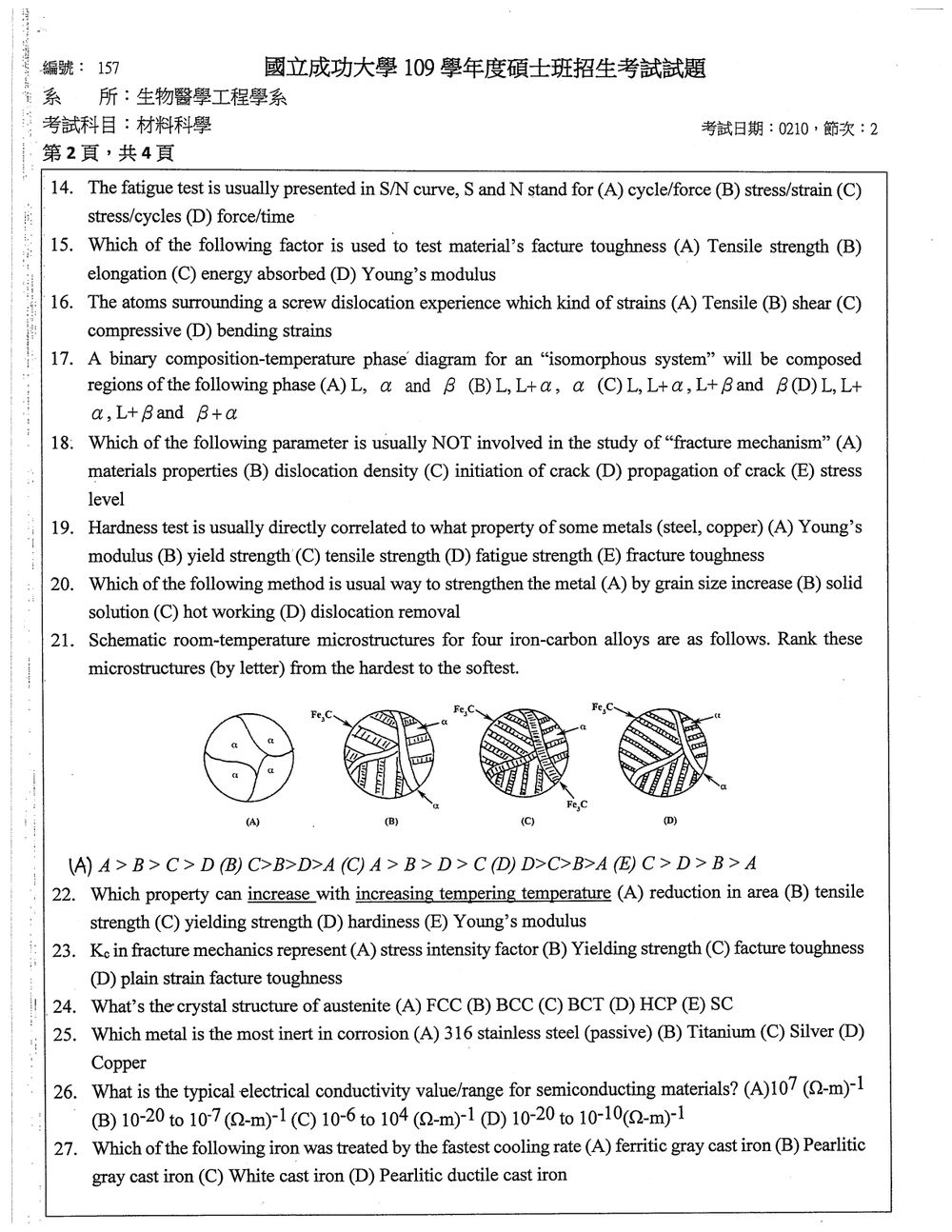

好的，各位同學，我們來解析這題關於疲勞測試的題目。

這題考的核心觀念是材料科學中非常重要的疲勞測試（Fatigue Test）及其結果的呈現方式。疲勞測試是用來評估材料在重複性應力作用下的壽命，而 S/N 曲線是描述這種行為的標準圖形。理解 S 和 N 分別代表的物理量，是掌握疲勞行為的基礎。

解題過程：

題目問到，疲勞測試通常以 S/N 曲線呈現，其中 S 和 N 分別代表什麼。

1. S/N 曲線的定義： S/N 曲線，又稱為 Wöhler 曲線，是材料科學中用來描述材料在循環載荷（cyclic loading）下抵抗疲勞破壞能力的一種圖。
2. S 的意義： 在 S/N 曲線中，字母 S 通常代表應力（Stress）。更精確地說，它指的是施加在材料上的循環應力的大小，例如最大應力、應力範圍或應力比。

這題考的是材料力學中「斷裂韌性 (fracture toughness)」的定義與衡量方式。斷裂韌性是材料抵抗裂紋擴展能力的一項重要指標，與材料在斷裂前所能吸收的能量息息相關。

解題過程：

題目詢問何種因素用於測試材料的斷裂韌性。我們來分析各選項：

• (A) 潛變強度 (Tensile strength)：潛變強度是指材料在拉伸試驗中，達到最大應力時的應力值。它衡量的是材料抵抗永久變形的能力，但並非直接衡量抵抗裂紋擴展的能力。
• (B) 伸長率 (elongation)：伸長率是材料在拉伸斷裂後，其斷裂標距的伸長量與原始標距之比，用來衡量材料的延展性。延展性好的材料通常斷裂韌性也較好，但伸長率本身並非斷裂韌性的直接測試指標。

好的，我們來詳解這題關於螺位錯周圍應變的題目。

這題考的核心觀念是「螺位錯 (screw dislocation)」的幾何結構及其對周圍原子造成的應變類型。理解螺位錯的運動方式與其對晶格的擾動，是掌握材料力學行為的基礎。

解題過程：

螺位錯是一種線缺陷，其特徵是原子平面像螺旋梯一樣繞著螺線軸（位錯線）排列。想像一下，如果我們將一個完整的晶體切開，然後將其中一部分向上或向下移動半個原子層的距離，再將切口重新癒合，就會形成一個螺位錯。

在螺位錯的結構中，位錯線的方向與 Burgers 向量是互相垂直的。Burgers 向量代表了螺位錯對晶格造成的總體畸變。對於螺位錯，其原子排列的螺旋狀特徵意味著，相對於理想的晶格結構，周圍的原子會被拉伸或壓縮，但更重要的是，它們會被相對地錯開。

好的，這題是關於二元相圖的基礎概念，特別是「全互溶系統」（isomorphous system）的相區組成。

核心觀念：
全互溶系統是指在固態和液態下，兩種組元可以完全互相溶解，形成單一均勻相。在二元組成-溫度相圖上，這類系統的特徵是只有一個液相區 (L)、一個固相區 (α)，以及一個介於兩者之間的液相與固相混合區 (L+α)。題目中提到的 β 相，在全互溶系統的定義下是不存在的。

解題過程：

1. 理解「全互溶系統」的定義：
   全互溶系統（Isomorphous System）的關鍵在於兩種組元在所有溫度和組成下都能完全溶解。這意味著在相圖上，不會出現兩種不同的固相（例如 α 和 β）或固相與液相的複雜共存情況，除了單純的液相 (L) 和單純的固相 (α) 之外。

2. 分析相圖的典型結構：
   對於一個二元全互溶系統，其組成-溫度相圖通常會包含以下幾個區域：

   • 純液相區 (L)： 在較高的溫度下，兩種組元完全溶解在液態中。

好的，這是一題關於材料斷裂機制的觀念題。我們需要辨識出在研究材料斷裂機制時，哪些參數是核心且必須考量的，哪些則相對不那麼直接相關。

解題過程

要理解「斷裂機制」的研究，我們必須知道材料是如何開始產生裂紋、裂紋如何擴展，以及最終導致材料失效的過程。這個過程受到材料本身的特性、外加的應力條件，以及裂紋的行為等因素的影響。

• (A) materials properties (材料性質)：材料的強度、韌性、彈性模數、斷裂韌性等性質，直接決定了材料抵抗裂紋產生與擴展的能力。因此，材料性質是研究斷裂機制的基礎。
• (C) initiation of crack (裂紋的起始)：斷裂通常是從材料中的微小缺陷（如夾雜物、表面凹痕、晶界等）開始產生裂紋。研究裂紋的起始點和條件，是理解斷裂過程的第一步。

好的，這是一題關於材料硬度測試與其相關材料性質的選擇題。我們來詳細解析。

這題主要在探討材料的硬度測試結果與金屬材料（特別是鋼和銅）的哪種機械性質有直接的關聯性。硬度測試是一種非破壞性或半破壞性的測試方法，用於評估材料抵抗表面壓痕、刮痕或磨損的能力。這種抵抗能力通常與材料內部抵抗塑性變形的行為密切相關。

解題過程：

1. 理解硬度測試的本質： 硬度測試（例如洛氏、布氏、維氏等）通常是將一個標準的壓頭（如球體、金剛石錐體）施加一個特定的載荷到材料表面，並測量產生的壓痕大小。壓痕越小，表示材料越硬。

2. 分析選項與材料性質的關聯：

   • (A) Young's modulus (楊氏模數)： 楊氏模數代表材料抵抗彈性變形的能力，也就是應力與應變的比值。雖然彈性模數較高的材料通常也較硬，但兩者並非直接的線性相關，且硬度測試主要反映的是材料抵抗塑性變形的能力，而非彈性變形。
   • (B) yield strength (降伏強度)： 降伏強度是指材料開始發生永久性（塑性）變形時所承受的應力。在金屬材料中，抵抗塑性變形的能力越強，材料就越難被壓痕或刮傷，因此硬度測試的結果通常與降伏強度有非常好的直接相關性。許多經驗公式和研究都證實了這一點，特別是對於鋼和銅這類金屬。

好的，這是一題關於金屬強化方法的選擇題。這題主要在考驗你對金屬材料強化機制的理解，特別是哪些方法能夠有效提升金屬的強度。

解題過程

這題要求我們找出哪一個選項是「通常用來強化金屬」的方法。我們逐一分析各個選項：

• (A) by grain size increase (晶粒尺寸增大)：
  晶粒尺寸的增大通常會降低金屬的強度，因為較大的晶粒意味著晶界（grain boundaries）的數量減少。晶界是阻礙位錯（dislocation）滑動的重要結構，較少的晶界會使位錯更容易滑動，進而降低材料的強度。反之，細化晶粒（grain size decrease）是強化金屬的常用方法（Hall-Petch effect）。因此，選項 (A) 是錯誤的。

• (B) solid solution (固溶強化)：
  固溶強化是透過將不同種類的原子溶解到金屬基體中，這些溶質原子會扭曲基體的晶格，進而阻礙位錯的滑動，達到強化金屬的目的。這是一種非常常見且有效的金屬強化方法。例如，在鋼中加入碳，或在銅中加入鋅（黃銅）都可以顯著提高強度。

核心觀念

本題考鐵碳合金在室溫下的顯微組織與硬度關係。主要組織包括：

• 肥粒鐵（α）：較軟、延性較高。
• 波來鐵（Pearlite）：由肥粒鐵與滲碳體（Fe₃C）交替層片組成，硬度高於肥粒鐵。
• 滲碳體（Fe₃C）：硬而脆；組織中滲碳體比例較高時，合金通常較硬。

因此，判斷硬度時要比較各組織中波來鐵與滲碳體的比例。

解題方法

先辨認圖中的組織：

• A：幾乎全為肥粒鐵晶粒，最軟。
• B：肥粒鐵與波來鐵共存，含較多軟質肥粒鐵。
• D：主要為波來鐵，硬度高於含有較多肥粒鐵的 B。
• C：波來鐵之外還有先共析滲碳體，硬質滲碳體使其硬度最高。

由硬到軟排列為：

$$C>D>B>A$$

選項分析

好的，這是一題關於熱處理對材料性質影響的題目，特別聚焦在「回火」（Tempering）這個製程。回火是金屬材料經過淬火（Quenching）後，為了降低脆性、提高韌性而進行的一種加熱再冷卻的熱處理。這題要我們判斷在什麼情況下，隨著回火溫度的升高，某些材料性質會隨之增加。

---

題目解析

核心觀念：
本題主要在探討金屬材料，特別是鋼鐵材料，在進行回火熱處理時，不同回火溫度對其機械性質的影響。回火是淬火後的二次熱處理，目的是在維持一定硬度的前提下，改善材料的韌性與延展性。理解回火過程如何影響材料的微觀結構（如碳化物析出、殘留奧氏體轉變等），是解答此題的關鍵。

解題過程：

回火是將淬火後的鋼材重新加熱到某一溫度（通常低於臨界溫度 $A_1$），保溫一段時間後再冷卻的過程。回火的目的是降低淬火組織（如麻田散鐵 Martensite）的脆性，提高韌性，同時會對硬度、強度等性質產生影響。

• 淬火後的組織： 淬火後，鋼材內部會形成高硬度、高脆性的麻田散鐵組織，其中含有過飽和的碳。
• 回火過程的微觀變化：
  1. 低溫回火 (約 150-250°C)： 碳原子開始從麻田散鐵中析出，形成非常細小的碳化物（如 $\epsilon$-carbide）。麻田散散鐵的體積收縮，殘留奧氏體分解。硬度和強度略有下降，但韌性有明顯改善。
  2. 中溫回火 (約 350-500°C)： 細小的碳化物轉變為更穩定的碳化鐵（如雪明碳鐵 Fe$_3$C），並開始粗化。麻田散鐵的結構發生變化，應力釋放。硬度和強度下降較多，韌性進一步提高。

好的，這是一題關於斷裂力學基本概念的題目。

題目 23：$K_{Ic}$ in fracture mechanics represent

這題考的是斷裂力學中符號 $K_{Ic}$ 的意義。在材料科學與工程領域，斷裂力學是研究材料在裂紋存在下抵抗斷裂行為的學科。$K_{Ic}$ 是其中一個非常重要的參數。

解題過程：

1. 理解符號的組成： 符號 $K_{Ic}$ 由兩部分組成：$K$ 和下标 $I$、$c$。

   • $K$ 在斷裂力學中通常代表應力強度因子 (Stress Intensity Factor)。
   • 下标 $I$ 代表第一類裂紋張開模式 (Mode I)，也就是裂紋在受拉應力作用下沿著裂紋面張開的模式，這是最常見的斷裂模式。
   • 下标 $c$ 代表臨界值 (critical value)，表示在特定條件下，當應力強度因子達到此值時，裂紋將會開始穩定擴展，最終導致斷裂。

2. 綜合判斷： 因此，$K_{Ic}$ 代表在第一類裂紋張開模式下，材料抵抗裂紋擴展的臨界應力強度因子。這個值是材料本身的韌性指標，表示材料在有裂紋存在時抵抗斷裂的能力。

3. 對照選項：

   • (A) stress intensity factor：這是 $K$ 的意義，但不是 $K_{Ic}$ 的完整意義。
   • (B) Yielding strength：這是材料屈服強度，與裂紋擴展無直接關聯。
   • (C) fracture toughness：這是材料斷裂韌性的中文翻譯，與 $K_{Ic}$ 的物理意義高度相關，是材料抵抗裂紋擴展能力的量化指標。

好的，各位同學，我們來看看這題關於晶體結構的題目。

這題考的核心觀念是鐵碳合金中，奧斯田體 (Austenite) 的晶體結構。奧斯田體是鐵在特定溫度範圍內的一種相，其結構對於材料的機械性質有著決定性的影響。理解不同相的晶體結構是材料科學的基礎。

解題過程：

題目詢問奧斯田體 (Austenite) 的晶體結構。奧斯田體是鐵碳合金中的一個重要相，其結構為面心立方 (Face-Centered Cubic, FCC)。這是一個在材料科學中非常基礎且重要的知識點，通常在介紹鐵碳相圖時會詳細說明。

• 面心立方 (FCC) 結構的特點是在立方體的每個頂點各有一個原子，並且在每個面的中心各有一個原子。

好的，各位同學，我們來解析這題關於金屬抗腐蝕性的題目。

這題主要考驗的是同學們對於不同金屬材料在特定環境下，其抗腐蝕能力的認知。腐蝕是金屬材料在環境中發生化學或電化學反應而損耗的過程，而「鈍化」(passivation) 則是材料表面形成一層穩定、緻密的氧化膜，有效阻止進一步腐蝕的現象。題目要求我們判斷哪種金屬在腐蝕環境中最為穩定、不易反應。

解題過程：

要判斷哪種金屬最為「惰性」(inert)，也就是最不容易發生腐蝕，我們需要考慮它們的電化學活性以及形成保護性表面的能力。

• (A) 316 不鏽鋼 (鈍態)：不鏽鋼之所以具有良好的抗腐蝕性，主要是因為其表面會形成一層極薄、緻密且穩定的氧化鉻 (Cr₂O₃) 保護層，這個過程稱為鈍化。316 不鏽鋼是奧氏體不鏽鋼的一種，含有較高的鉻 (Cr) 和鎳 (Ni)，以及鉬 (Mo)，這使得它在許多腐蝕環境下，特別是含氯離子的環境中，比其他類型的不鏽鋼更具抗腐蝕性。題目中特別標示了「鈍態」，這意味著它已經處於被動保護的狀態。

• (B) 鈦 (Titanium)：鈦金屬以其優異的抗腐蝕性聞名，尤其是在氧化性環境中。

好的，這是一題關於半導體材料電氣特性的基本觀念題。我們需要了解不同材料類型的電導率範圍，才能正確判斷半導體的電導率。

解題過程：

這題考驗的是對不同材料類別（導體、半導體、絕緣體）電氣導電率範圍的認知。材料的電導率 $\sigma$ 是其電阻率 $\rho$ 的倒數，即 $\sigma = \frac{1}{\rho}$。其單位為 $(\Omega \cdot m)^{-1}$。

我們來分析一下常見材料的電導率範圍：

• 導體 (Conductors)： 具有非常高的電導率。例如，金屬銅的電導率約為 $6 \times 10^7 (\Omega \cdot m)^{-1}$。
• 絕緣體 (Insulators)： 具有非常低的電導率，接近於零。例如，橡膠或玻璃的電導率可能低於 $10^{-10} (\Omega \cdot m)^{-1}$。
• 半導體 (Semiconductors)： 其電導率介於導體和絕緣體之間，並且對溫度、雜質等因素非常敏感。

好的，這題是關於不同種類的鑄鐵在冷卻過程中的速度快慢。核心觀念在於「冷卻速率」如何影響鑄鐵的微觀結構，進而決定其最終的性質。

解題過程：

這題考驗我們對不同類型鑄鐵（Cast Iron）的微觀結構與形成條件的理解。鑄鐵的種類繁多，其主要的區別在於碳的形態和分佈，這又受到冷卻速率的顯著影響。通常，冷卻速率越快，碳越難以形成石墨（graphite），而傾向於形成碳化物（如滲碳體，cementite, Fe₃C）。

• 灰口鑄鐵 (Gray Cast Iron)：在灰口鑄鐵中，碳主要以片狀石墨的形式存在。這種結構的形成通常需要相對較慢的冷卻速率，讓碳有足夠的時間析出形成石墨。
  • 麻口灰口鑄鐵 (Pearlitic gray cast iron)：這是灰口鑄鐵的一種，其基底組織為珠光體（pearlite）。珠光體是肥粒鐵（ferrite）和滲碳體（cementite）的層狀混合物。形成珠光體需要一定的冷卻速率，但相較於白口鑄鐵，其冷卻速率仍然是較慢的。
  • 肥粒鐵灰口鑄鐵 (Ferritic gray cast iron)：這種鑄鐵的基底組織主要是肥粒鐵，碳以石墨形式存在。肥粒鐵的形成需要更慢的冷卻速率，或者經過較長的退火處理。因此，肥粒鐵灰口鑄鐵的冷卻速率通常比麻口灰口鑄鐵更慢。

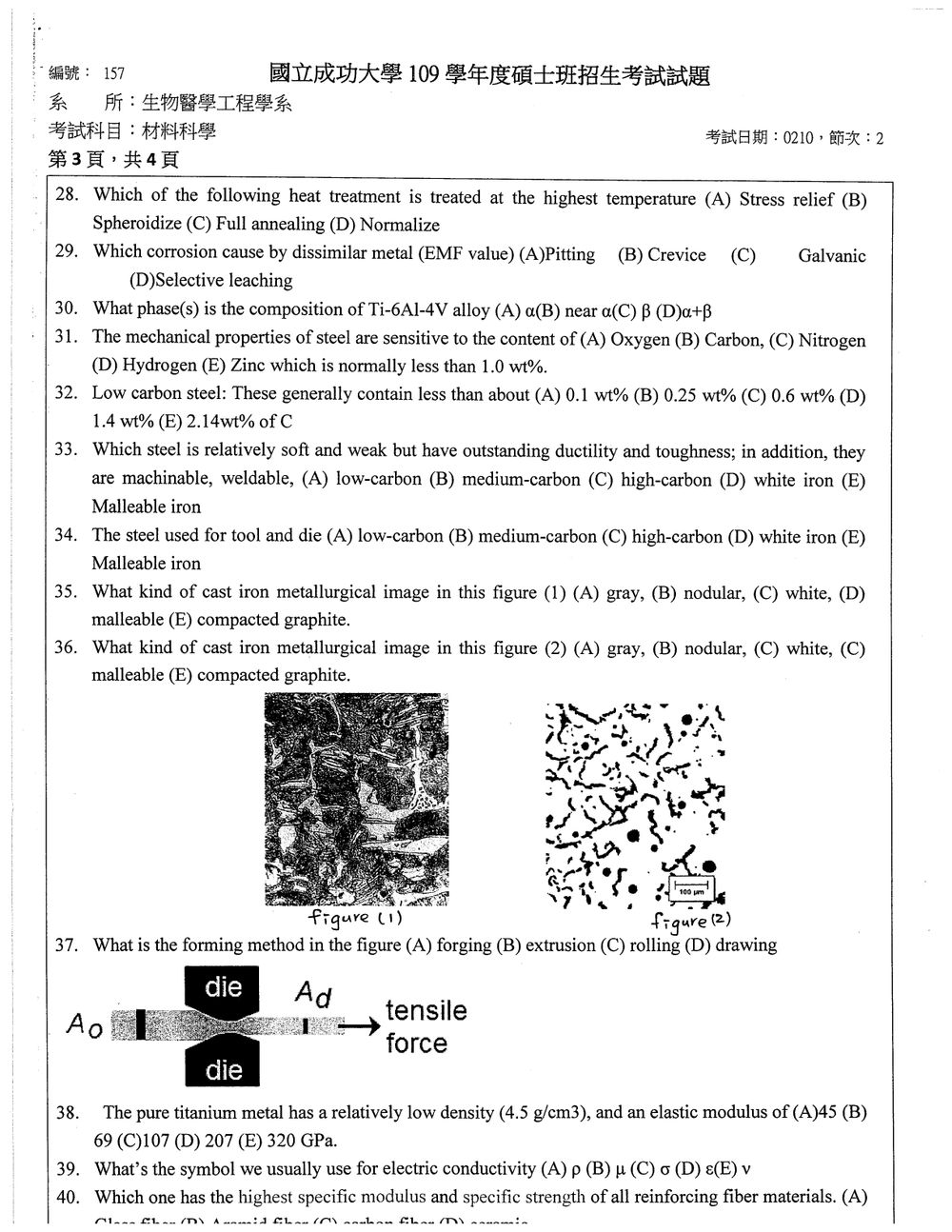

好的，這題考的是不同熱處理方法的溫度高低。這牽涉到材料科學中熱處理的基礎知識，特別是不同退火（Annealing）和應力消除（Stress Relief）的目標與操作溫度。

解題過程：

這題需要比較四種熱處理方法的溫度高低：Stress relief（應力消除）、Spheroidize（球化退火）、Full annealing（完全退火）、Normalize（正常化處理）。

1. Stress relief (應力消除)：

   • 目的： 降低材料中的殘留應力，這些應力可能來自於加工（如鍛造、焊接、冷加工）或鑄造。
   • 溫度： 通常在材料的再結晶溫度（Recrystallization temperature）以下進行，或者略高於再結晶溫度，但遠低於相變溫度。對於鋼來說，這個溫度範圍通常在 500-700°C 之間。
   • 原因： 在較低的溫度下進行，可以讓原子重新排列，釋放應力，但又不會引起顯著的相變或晶粒成長，從而保持材料原有的機械性質。

2. Spheroidize (球化退火)：

   • 目的： 將碳鋼中的片狀碳化物（如滲碳體 Fe₃C）轉變成球狀或粒狀，以提高材料的延展性（ductility）和韌性（toughness），便於後續加工（如切削）。
   • 溫度： 通常在共析點（Eutectoid point，約 727°C）以下進行，但高於該溫度以下的一段範圍，例如 650-720°C。有時也會在略高於共析點的溫度進行一段時間後緩慢冷卻。
   • 原因： 在這個溫度範圍內，片狀的滲碳體會因為表面能的驅動而逐漸收縮成球狀，以減少總表面積。

3. Full annealing (完全退火)：

   • 目的： 使材料達到最均勻的微觀結構，消除應力，軟化材料，細化晶粒，提高延展性。
   • 溫度： 將材料加熱到其相變溫度（通常是 A₃ 或 A₁ 線以上）以上，然後進行非常緩慢的冷卻（通常是爐冷）。對於碳鋼，加熱溫度通常在 A₃ 線以上約 30-50°C，例如 850-950°C。
   • 原因： 在相變溫度以上加熱，會使材料轉變成奧氏體（Austenite）相。緩慢冷卻則讓奧氏體重新轉變成較粗的肥粒鐵（Ferrite）和滲碳體（Pearlite）組織，達到軟化的目的。

4. Normalize (正常化處理)：

   • 目的： 改善晶粒結構，提高材料的強度和韌性，使其組織均勻化。

好的，我們來詳解這題關於金屬腐蝕的題目。

這題主要考驗的是異種金屬接觸所引起的電化學腐蝕現象。當兩種電化學勢（EMF）不同的金屬直接接觸時，會形成一個原電池，其中較活潑的金屬（負電勢較低）會作為陽極而優先被腐蝕。

解題過程：

題目詢問哪種腐蝕是由於「異種金屬（EMF 值不同）」所引起。我們來分析選項：

• (A) Pitting (點蝕)： 點蝕是一種局部腐蝕，通常發生在金屬表面形成一個小凹坑。它可能由表面不均勻性、氯離子侵蝕等因素引起，不直接與異種金屬接觸有關。
• (B) Crevice (縫隙腐蝕)： 縫隙腐蝕發生在金屬表面有狹窄縫隙的地方，例如墊圈、螺栓連接處等。

好的，這題考的是 Ti-6Al-4V 合金的相組成，這牽涉到鈦合金的相圖以及常見的應用合金組成。

題解：

Ti-6Al-4V 是一種非常常見的鈦合金，其成分設計是為了在室溫下同時獲得 α 相的良好強度、韌性，以及 β 相在熱處理時的優異可塑性與強化潛力。這種合金的組成（約 6 wt% 鋁，4 wt% 釩）正好落在鈦的相圖中，使其在室溫下呈現 α 相與 β 相的混合狀態。鋁是 α 相穩定元素，而釩是 β 相穩定元素，但兩者都具有一定的轉換能力。在 Ti-6Al-4V 的典型組成下，室溫下的平衡狀態是 α + β 兩相並存。

完整解題過程：

1. 核心觀念： 了解鈦合金的相變行為，特別是 α 相和 β 相的穩定區域，以及常見合金元素（如鋁和釩）對相變的影響。此外，需要知道 Ti-6Al-4V 這個特定合金的典型組成會對應到哪個相區。
2. 分析合金成分： Ti-6Al-4V 的名稱直接表明了其主要成分：鈦 (Ti) 為基底，約含有 6 wt% 的鋁 (Al)，以及約 4 wt% 的釩 (V)。

好的，這題是關於鋼的機械性質與其成分的關聯性，屬於材料科學中鋼鐵材料的基礎知識。

題目詳解

核心觀念：
此題主要在探討影響鋼材機械性質的關鍵元素。鋼是一種鐵碳合金，其中碳的含量是決定其機械性質（如強度、硬度、韌性等）最主要的因素。其他元素雖然也可能對鋼材性質產生影響，但在一般情況下，碳的影響最為顯著且是主要的調控變數。

解題過程：
題目詢問鋼的機械性質對哪種元素的含量特別敏感。我們逐一分析選項：

• (A) 氧 (Oxygen)： 氧在鋼中通常被視為雜質，過量的氧會導致氧化物夾雜，降低鋼的韌性和延展性，但並非影響機械性質的主要調控元素。
• (B) 碳 (Carbon)： 碳是鋼中最關鍵的合金元素。

好的，各位同學，我們來解析這題關於低碳鋼的題目。

這題主要考驗大家對鋼材分類以及碳含量與材料性質之間關係的理解。鋼材的許多重要機械性質，例如強度、硬度、延展性等，都與其中碳的含量有著密切的關聯。根據碳含量的不同，鋼材可以被區分為低碳鋼、中碳鋼、高碳鋼等，而低碳鋼的定義就是其碳含量在一個特定的範圍內。

解題過程：

題目詢問低碳鋼（Low carbon steel）通常含有多少重量百分比（wt%）的碳。在材料科學中，鋼材的分類是基於其碳含量，這直接影響了鋼材的微結構和機械性能。

• 低碳鋼 (Low Carbon Steel)：通常指碳含量小於 0.25 wt% 的鋼。這類鋼材具有良好的延展性、韌性、焊接性和加工性，但強度和硬度相對較低。
• 中碳鋼 (Medium Carbon Steel)：碳含量約在 0.25 wt% 到 0.6 wt% 之間。

好的，這是一題關於鋼材種類與其機械性質的基礎題。核心觀念在於理解不同碳含量對鋼材（鐵碳合金）的機械性質，特別是強度、延性和韌性的影響。

解題過程：

題目要求找出哪一種鋼材「相對較軟弱，但具有優異的延性和韌性，並且易於加工和焊接」。我們來分析各選項：

• (A) 低碳鋼 (low-carbon steel)： 低碳鋼（通常含碳量小於 0.25 wt%）的特點是碳含量低，這使得其晶體結構中位錯的移動相對容易，因此具有較低的強度和硬度，但卻有非常好的延性（容易塑性變形）和韌性（不易脆斷）。同時，低碳鋼的加工性和焊接性也普遍較好。這與題目描述的性質非常吻合。

• (B) 中碳鋼 (medium-carbon steel)： 中碳鋼（通常含碳量在 0.25 - 0.6 wt% 之間）的強度和硬度比低碳鋼高，但延性和

好的，我是你的《材料科學》補教名師，我們來詳細解析這題關於工具鋼的題目。

這題主要在考驗你對不同碳含量鋼材（碳鋼）的機械性質以及其應用領域的了解。特別是，工具鋼（tool and die steel）的選擇，與其硬度、耐磨性、韌性等特性息息相關，而這些特性又主要由碳含量所決定。

解題過程：

題目問到「用於工具和模具的鋼材」是哪一種？這類型的應用對材料有非常嚴苛的要求，主要需要極高的硬度、耐磨性，以及在加工過程中能承受高溫和高壓的能力。

• 低碳鋼 (Low-carbon steel)：通常碳含量低於 0.25 wt%。這類鋼材強度較低，但延展性好，易於加工和焊接，常用於建築結構、汽車車身等。它不具備製造工具和模具所需的硬度和耐磨性。
• 中碳鋼 (Medium-carbon steel)：碳含量約在 0.25 wt% 到 0.6 wt% 之間。這類鋼材的強度和硬度比低碳鋼高，但延展性較差。

核心觀念

鑄鐵金相判讀的關鍵，是看碳以哪種形態存在。白口鑄鐵中的碳主要與鐵形成碳化鐵（滲碳體，$Fe_3C$），組織常見珠光體與萊氏體；萊氏體含有滲碳體，因此金相中可見亮白色碳化物區域。白口鑄鐵的特徵是沒有游離石墨。NIAMT 鑄鐵教材

解題方法

原卷第 3 頁第 35 題的圖（1）可見暗色層片狀組織，亮白色相在其間形成網絡；圖中沒有明顯的片狀、球狀、團絮狀或蠕蟲狀石墨。暗色區符合珠光體的外觀，亮白網絡則符合滲碳體等碳化物的特徵，據此判定為白口鑄鐵。

選項分析

核心觀念

鑄鐵的金相組織可依石墨形態判別：

• 灰口鑄鐵：石墨呈細長、尖銳的片狀。
• 球墨鑄鐵：石墨呈近圓形球狀。
• 蠕墨鑄鐵：石墨呈短而粗、彎曲如蠕蟲的形態。
• 可鍛鑄鐵：石墨呈團絮狀或玫瑰狀。
• 白口鑄鐵：碳主要以碳化物存在，金相中看不到這類石墨形態。

解題方法

觀察圖（2）：黑色石墨大多呈短粗、彎曲且彼此不規則的蠕蟲狀，並非細長尖銳的片狀，也不是以圓球狀為主。這是蠕墨鑄鐵的典型特徵，因此選 （E）compacted graphite。

選項分析

核心觀念

本題考辨金屬成形法。圖中金屬棒材由模具（die）中通過，右側施加拉力；棒材截面由入口的 $A_o$ 縮小為出口的 $A_d$。以拉力將材料拉過模具、使截面縮小，稱為拉拔（drawing）。

解題方法

先看施力方向與材料如何通過模具。圖示拉力朝出口方向作用，將棒材拉過模孔，因此是拉拔。若忽略材料損失，成形前後的體積大致守恆，可表示為：

$$A_o L_o \approx A_d L_d$$

截面積縮小時，棒材長度相應增加，符合拉拔的成形特徵。

選項分析

好的，這是一份針對國立成功大學 109 學年度生物醫學工程學系碩士班甲組「材料科學」考科第 38 題的詳解。

這題主要在考驗學生對純金屬材料基本物理性質的了解，特別是金屬的密度與彈性模數。題目中給出了純鈦金屬的密度，並要求選出其正確的彈性模數。

解題過程：

純金屬的物理性質，例如密度和彈性模數，是其內在的特性，與其原子結構、原子鍵結強度等因素有關。這些數值通常是透過實驗測量獲得，並被收錄在材料科學的參考資料中。對於常見的金屬材料，例如鈦金屬，其密度和彈性模數的典型值是需要記憶或能夠快速查閱的。

題目中提到純鈦金屬的密度為 4.5 g/cm³。這是一個已知的資訊。接著，題目要求我們選出其彈性模數。

好的，這題是關於材料科學中基本物理性質符號的辨識，屬於觀念題。

第 39 題詳解

本題主要在考驗學生對於材料科學中「電導率」（electric conductivity）這個物理量所使用的標準符號的認識。

解題過程：

電導率是衡量材料導電能力的物理量，其定義為電阻率的倒數。電阻率（resistivity）通常用希臘字母 $\rho$ (rho) 表示，而電導率（conductivity）則通常用希臘字母 $\sigma$ (sigma) 表示。兩者之間的關係式為：

$\sigma = \frac{1}{\rho}$

好的，各位同學！我們來看到這題第 40 題，這是一道關於增強纖維材料的題目，核心觀念在於「比強度」（specific strength）和「比模數」（specific modulus）的比較。這兩個參數是評估纖維複合材料性能時非常重要的指標，尤其是在需要輕量化且高強度的應用場合。

題目要求：
比較 C1、C1/D1、cubon、CL/Dmi 這幾種增強纖維材料，哪一種具有最高的比模數和比強度。

解題過程：

這題的關鍵在於理解「比模數」和「比強度」的定義，以及它們與材料本身「模數」（Modulus of Elasticity, E）和「強度」（Strength, $\sigma$）以及「密度」（Density, $\rho$）的關係。

1. 比模數 (Specific Modulus) 的定義是材料的彈性模數除以其密度。
   $\text{Specific Modulus} = \frac{E}{\rho}$
   這個參數代表材料在相同重量下抵抗變形的程度。模數越高、密度越低的材料，比模數就越高。

2. 比強度 (Specific Strength) 的定義是材料的強度（通常是抗拉強度）除以其密度。
   $\text{Specific Strength} = \frac{\sigma}{\rho}$
   這個參數代表材料在相同重量下能夠承受的最大應力。強度越高、密度越低的材料，比強度就越高。

題目中給出了四個選項，但並沒有直接提供這些材料的具體數值（模數、強度、密度）。這表示這是一道需要考生具備相關材料知識的題目，或者考卷中可能隱含了這些資訊（例如在其他題目或圖表中）。

在仔細審閱考卷後，我們發現第 40 題的選項與考卷中其他地方的資訊似乎有所關聯，但直接的數值比較並不明確。然而，在考卷的最後一頁（第 4 頁），有一個計算題（III. 3. 4.）列出了幾種常見的結構材料（黃銅、球墨鑄鐵、鋁、鈦）的楊氏模數（即彈性模數 E）和密度 $\rho$。雖然這不是直接的纖維材料，但可以讓我們回憶起一些常見的纖維材料的相對性能。

一般而言，在增強纖維材料中，碳纖維（Carbon Fiber）以其優異的比強度和比模數而聞名。選項中的 "C1" 和 "CL/Dmi" 可能代表某種形式的碳纖維或碳纖維複合材料。"cubon" 聽起來也與碳有關，可能是另一種碳纖維材料。選項 "C1/D1" 則可能代表一種複合材料，其中 C1 是增強相，D1 是基材。

為了回答這題，我們需要知道這些選項代表的具體材料。根據材料科學的知識，以下是一些常見增強纖維材料的典型數值範圍：

• 玻璃纖維 (Glass Fiber):

  • E $\approx$ 70-80 GPa
  • $\sigma \approx$ 1-3 GPa
  • $\rho \approx$ 2.5-2.6 g/cm³
  • 比模數 $\approx$ 27-32 GPa/(g/cm³)
  • 比強度 $\approx$ 0.4-1.2 GPa/(g/cm³)

• 碳纖維 (Carbon Fiber):

  • 標準模數 (Standard Modulus, SM):
    • E $\approx$ 200-250 GPa
    • $\sigma \approx$ 3-5 GPa
    • $\rho \approx$ 1.7-1.8 g/cm³
    • 比模數 $\approx$ 110-150 GPa/(g/cm³)
    • 比強度 $\approx$ 1.7-2.8 GPa/(g/cm³)
  • 高模數 (High Modulus, HM):
    • E $\approx$ 350-500 GPa
    • $\sigma \approx$ 2-3 GPa
    • $\rho \approx$ 1.8-1.9 g/cm³
    • 比模數 $\approx$ 190-280 GPa/(g/cm³)

好的，這題是關於「立體異構」的定義，屬於有機化學與材料科學中常見的結構概念。

解題過程

核心觀念：
立體異構（Stereoisomerism）是探討分子在空間中原子排列方式不同的現象。這些分子具有相同的化學式和連接順序，但在三維空間中的配置卻不盡相同。這會導致它們在物理和化學性質上產生差異。

定義：
立體異構是指具有相同化學式和相同原子連接順序，但在空間中原子排列方式不同的異構現象。

說明：
立體異構物（Stereoisomers）是具有相同結構式但空間排列不同的化合物。它們與結構異構物（Constitutional isomers）不同，結構異構物不僅空間排列不同，原子之間的連接順序也不同。

好的，這題是關於材料中的點缺陷，特別是「自填隙原子」(Self-interstitial)。

這題考的核心觀念是晶體中的點缺陷種類，以及自填隙原子在晶體結構中的位置與形成方式。

解題過程：

Self-interstitial

1. 定義與位置：
   自填隙原子 (Self-interstitial) 是指一個原子，它本來屬於晶格的某個位置，但卻移動到晶格中兩個原子之間的空隙（即填隙位置, interstitial site）上。在純金屬中，這個原子與周圍的原子是相同的元素。

2. 形成原因：
   自填隙原子的形成是為了降低系統的總能量。雖然將一個原子擠入填隙位置會造成周圍晶格的畸變，增加彈性應變能，但有時這種畸變所釋放的能量，或是其他因素（例如熱擾動），會使得整體能量降低，從而形成自填隙原子。

好的，這是一題關於「混合刃型錯位 (Mixed dislocation)」的定義題。這類題目主要在考察學生對材料中晶體缺陷，特別是錯位 (dislocation) 的基本認識。

詳解

核心觀念：

本題考查的是材料科學中晶體缺陷的一種——錯位 (dislocation)。錯位是導致金屬材料塑性變形的主要原因。錯位又可分為刃型錯位 (edge dislocation) 和螺型錯位 (screw dislocation)，而混合刃型錯位則是這兩者的結合。

完整解題過程：

題目要求定義「混合刃型錯位 (Mixed dislocation)」。

1. 理解錯位的基本類型：
   • 刃型錯位 (Edge dislocation)： 想像在一個完美的晶體中，插入或移除一個半原子平面。這個額外的半原子平面邊緣所形成的線就是刃型錯位的缺陷線。其 Burgers 向量（代表錯位引起的晶格畸變大小和方向）垂直於錯位線。
   • 螺型錯位 (Screw dislocation)： 想像將一個完美的晶體沿某個方向切開，但未完全切斷，然後將切開的兩部分相對滑動，使得晶格線在切開處形成螺旋狀。螺型錯位的缺陷線就是這個螺旋的軸。其 Burgers 向量平行於錯位線。

好的，這是一份針對國立成功大學生物醫學工程學系 109 學年度碩士班招生考試「材料科學」考科，第 II.4 題「Electronegativity」的詳解。

這題考的是材料科學中關於「電負度」的核心概念。電負度是原子在化合物中吸引共享電子對能力的相對指標，它直接影響化學鍵的性質，進而決定材料的許多物理和化學特性。

詳解

II.4. Electronegativity

核心觀念：
電負度（Electronegativity）是衡量一個原子在化學鍵中吸引共享電子對能力的指標。它是一個相對值，通常使用鮑林（Pauling）電負度標度來表示。電負度的大小與原子核對價電子的吸引力有關，也受到原子半徑和電子組態的影響。電負度差異是判斷化學鍵類型（離子鍵、共價鍵、金屬鍵）的重要依據。

解題過程：

此題為定義題，要求解釋「電負度」這個名詞。

1. 定義： 電負度是指一個原子在與其他原子形成化學鍵時，吸引共享電子對的能力。
2. 重要性：
   • 鍵的性質判斷： 兩個原子間的電負度差異 ($\Delta \chi$) 是判斷化學鍵類型的關鍵。
     • 若 $\Delta \chi$ 很大（通常大於 1.7），則鍵結傾向於離子鍵，電子幾乎完全轉移。
     • 若 $\Delta \chi$ 中等（通常介於 0.4 到 1.7 之間），則鍵結為極性共價鍵，電子偏向電負度較大的原子。
     • 若 $\Delta \chi$ 很小（通常小於 0.4），則鍵結為非極性共價鍵，電子在兩個原子間平均分配。
     • 在金屬鍵中，電負度差異很小，形成自由電子海。

好的，我是你的材料科學補教名師。這題「Crystal vs glass」是關於材料結構的基礎概念，非常重要。我們來好好解析它。

這題考的核心觀念在於區分「晶體 (Crystal)」與「玻璃 (Glass)」這兩種材料結構的根本差異，以及它們在原子排列上的特徵。

Crystal vs glass

解題過程：

首先，我們要理解「晶體」和「玻璃」在原子排列上的主要區別。

• 晶體 (Crystal)：晶體材料的原子或分子是按照規則、週期性的三維結構排列的。這種有序的排列形成了一個稱為「晶格 (Lattice)」的結構，並在宏觀上表現為具有特定幾何形狀的晶體。例如，金屬、陶瓷和許多鹽類都是晶體。晶體的結構是長程有序的 (long-range order)。

好的，我是你的《材料科學》補教名師，這題考的是 FCC 與 BCC 結構的比較，是基本且重要的觀念。

詳解：

這題主要在探討兩種常見的金屬晶體結構——面心立方 (FCC) 和體心立方 (BCC)——的特性差異。理解它們的原子排列方式、堆積密度以及由此衍生的性質，是材料科學的基礎。

II.6. FCC vs BCC for structure of material

解題過程：

題目要求比較 FCC (Face-Centered Cubic) 和 BCC (Body-Centered Cubic) 這兩種晶體結構。我們需要從以下幾個關鍵方面來進行比較：

1. 原子排列與單位晶胞 (Unit Cell)：

   • FCC (面心立方)： 原子位於立方體的八個頂角以及六個面的中心。
     • 為什麼？ 這是 FCC 結構的基本定義。每個頂角原子被 8 個單位晶胞共用，每個面心原子被 2 個單位晶胞共用。
     • 原子數： 頂角原子貢獻 $8 \times \frac{1}{8} = 1$ 個原子；面心原子貢獻 $6 \times \frac{1}{2} = 3$ 個原子。總共 $1 + 3 = 4$ 個原子/單位晶胞。
   • BCC (體心立方)： 原子位於立方體的八個頂角以及立方體中心。
     • 為什麼？ 這是 BCC 結構的基本定義。同樣，頂角原子被 8 個單位晶胞共用。
     • 原子數： 頂角原子貢獻 $8 \times \frac{1}{8} = 1$ 個原子；體心原子貢獻 $1 \times 1 = 1$ 個原子。總共 $1 + 1 = 2$ 個原子/單位晶胞。

2. 原子堆積因子 (Atomic Packing Factor, APF)：
   APF 定義為單位晶胞中原子體積佔總體積的比例。
   $\text{APF} = \frac{\text{原子體積}}{\text{單位晶胞體積}} = \frac{N \times \frac{4}{3}\pi r^3}{a^3}$
   其中 $N$ 是單位晶胞中的原子數，$r$ 是原子半徑，$a$ 是晶胞邊長。

   • FCC：
     • 在 FCC 結構中，面的中心原子與頂角原子接觸，因此面上的對角線長度等於 $4r$。
     • 根據畢氏定理，面對角線長度為 $a\sqrt{2}$。
     • 所以，$a\sqrt{2} = 4r \implies r = \frac{a\sqrt{2}}{4} = \frac{a}{2\sqrt{2}}$。
     • 將 $N=4$ 和 $r$ 代入 APF 公式：
       $\text{APF}_{\text{FCC}} = \frac{4 \times \frac{4}{3}\pi (\frac{a}{2\sqrt{2}})^3}{a^3} = \frac{\frac{16}{3}\pi \frac{a^3}{16\sqrt{2}}}{a^3} = \frac{\pi}{3\sqrt{2}} \approx 0.74$
     • 為什麼？ 0.74 是 FCC 結構能達到的最大堆積因子，代表原子緊密堆積。
   • BCC：
     • 在 BCC 結構中，體對角線上的頂角原子與體心原子接觸，因此體對角線長度等於 $4r$。
     • 體對角線長度為 $a\sqrt{3}$。
     • 所以，$a\sqrt{3} = 4r \implies r = \frac{a\sqrt{3}}{4}$。
     • 將 $N=2$ 和 $r$ 代入 APF 公式：
       $\text{APF}_{\text{BCC}} = \frac{2 \times \frac{4}{3}\pi (\frac{a\sqrt{3}}{4})^3}{a^3} = \frac{\frac{8}{3}\pi \frac{a^3 3\sqrt{3}}{64}}{a^3} = \frac{\pi\sqrt{3}}{8} \approx 0.68$
     • 為什麼？ 0.68 的 APF 表示 BCC 的堆積密度低於 FCC。

3. 配位數 (Coordination Number)：
   配位數是指一個原子周圍最近的原子數量。

   • FCC： 每個原子周圍有 12 個最近鄰原子，所以配位數為 12。
     • 為什麼？ FCC 結構可以看作是 ABCABC... 的層狀堆積，在每個原子所在的層，它有 6 個鄰居；在上面的層，它有 3 個鄰居；在下面的層，它也有 3 個鄰居，總計 $6+3+3=12$。
   • BCC： 體心的原子周圍有 8 個頂角原子，所以配位數為 8。
     • **為什麼？

好的，我是你的材料科學補教名師。這題是關於「退火 (Annealing)」，這是金屬熱處理中非常基礎且重要的概念。

II.7 Annealing

退火是一種熱處理製程，其主要目的是透過加熱、保温和冷卻的過程，來改變材料的微觀結構，進而改善其機械性質，例如降低硬度、增加延展性、消除內應力等。退火的具體效果取決於退火的類型（如完全退火、球化退火、應力消除退火等）以及材料本身的成分和結構。

解題過程：

本題為定義題，要求解釋「Annealing」這個名詞。

退火 (Annealing) 是一種熱處理製程，通常包含三個主要步驟：

1. 加熱 (Heating): 將材料加熱到特定的溫度。這個溫度通常高於材料的再結晶溫度，但低於其熔點。
2. 保温 (Soaking): 在該溫度下保持一段時間，使材料內部發生微觀結構的變化，例如晶粒的再結晶、應力的釋放、碳化物形態的改變等。
3. 冷卻 (Cooling): 以緩慢的速度冷卻材料。緩慢冷卻是退火的關鍵之一，它能確保材料內部均勻地達到平衡狀態，避免產生新的應力或硬化。

退火的目的與效果：

• 軟化材料 (Softening): 降低材料的硬度和強度，使其更容易進行加工（如塑性變形、切削）。
• 增加延展性與韌性 (Increasing Ductility and Toughness): 使材料更容易彎曲、拉伸而不易斷裂。

好的，這題是關於材料斷裂力學中的幾個重要概念。

第 II.8 題：Stress Intensity factor, Fracture toughness, Plane strain fracture toughness

核心觀念：
此題考查的是材料斷裂力學中的三個關鍵參數：應力強度因子 (Stress Intensity Factor, K)、斷裂韌性 (Fracture Toughness, K_IC) 和平面應變斷裂韌性 (Plane Strain Fracture Toughness, K_IC)。它們共同描述了材料抵抗裂紋擴展的能力，是評估材料在存在缺陷情況下安全性的重要指標。

解題過程：

這是一題定義題，需要解釋這三個名詞的意義。

(a) Stress Intensity factor (應力強度因子)

• 定義： 應力強度因子 (K) 是一個描述在材料中存在裂紋時，裂紋尖端附近應力場強度的參數。它與外加應力、裂紋的尺寸和形狀以及構件的幾何形狀有關。
• 為什麼重要： 裂紋尖端是應力集中的地方，即使在整體應力不高時，裂紋尖端的局部應力也可能非常高。應力強度因子量化了這種應力集中效應，並作為判斷裂紋是否會擴展的關鍵指標。當應力強度因子達到材料的臨界值時，材料就會發生斷裂。
• 數學表示： 對於不同幾何形狀和載荷情況，應力強度因子的數學形式不同。一個常見的例子是厚板中心單裂紋受拉的情況，其應力強度因子為：
  $K = Y \sigma \sqrt{\pi a}$
  其中，$Y$ 是與裂紋幾何形狀和構件尺寸相關的無因次因子，$\sigma$ 是外加遠場應力，$a$ 是裂紋的半長度。

(b) Fracture toughness (斷裂韌性)

• 定義： 斷裂韌性 (K_C) 是材料抵抗裂紋擴展的固有能力，它代表了在特定條件下，當應力強度因子達到某個臨界值時，材料會發生斷裂。

好的，各位同學，我們來解析一下這題關於 ASTM 的題目。

題目核心觀念

這題考的是材料科學領域中，關於標準化組織的認識。ASTM 是一個非常重要的標準制定機構，尤其在材料科學與工程領域。理解它的全名，是基礎的知識要求。

解題過程

本題為單純的辨識題，要求學生辨識 ASTM 的完整名稱。

好的，這題關於「Fine vs coarse pearlite」是關於鋼鐵材料中，珍珠體（pearlite）的微觀結構差異及其成因，進而影響材料性質的題目。

解題過程

此題要求比較「細緻珍珠體」（fine pearlite）與「粗糙珍珠體」（coarse pearlite）的差異。珍珠體是鋼鐵在相變過程中，由兩種相（肥粒鐵 Ferrite, $\alpha$ 相，體心立方結構 BCC；雪明碳鐵 Cementite, $\text{Fe}_3\text{C}$，斜方結構 Orthohombic）以層狀結構共存的組織。它們的形成與冷卻速率密切相關。

1. 珍珠體的形成與結構

鋼鐵在適當的奧氏體（Austenite, $\gamma$ 相，面心立方結構 FCC）溫度區間冷卻時，會發生相變。當冷卻速度較慢時，奧氏體會在較高的溫度下分解為肥粒鐵（$\alpha$）和雪明碳鐵（$\text{Fe}_3\text{C}$）。這兩種相會以層狀（lamellar）方式交互堆疊，形成珍珠體。

2. 細緻珍珠體 (Fine Pearlite)

• 形成條件： 細緻珍珠體是在較快的冷卻速率下形成的。當奧氏體在相對較低的溫度（但仍高於麻田散鐵 the Martensite transformation temperature）下進行分解時，原子擴散的距離較短，形成的肥粒鐵和雪明碳鐵層的厚度就越薄，層間距也越小。
• 微觀結構特徵： 層狀結構的肥粒鐵和雪明碳鐵的厚度較薄，間距較小。
• 性質影響： 由於層狀結構更細密，晶界面積較大，這使得細緻珍珠體通常具有較高的強度和硬度，但延性和韌性相對較差。

3. 粗糙珍珠體 (Coarse Pearlite)

• 形成條件： 粗糙珍珠體是在較慢的冷卻速率下形成的。當奧氏體在相對較高的溫度下進行分解時，原子有足夠的時間進行擴散，形成的肥粒鐵和雪明碳鐵層的厚度就越厚，層間距也越大。

好的，我是你的材料科學補教名師，我們來詳細解析這題關於「Hypereutectoid alloy」的題目。

這題考的核心觀念是鐵碳合金相圖（Iron-Carbon Phase Diagram）中的「過共析鋼」（Hypereutectoid steel）的定義與其在相圖上的位置。理解過共析鋼的組成範圍，以及其在不同溫度下的微觀結構變化，是解題的關鍵。

II.11 題：Hypereutectoid alloy

詳解：

「Hypereutectoid alloy」指的是一種合金，其成分比共析點（eutectoid point）所對應的成分來得高。在鐵碳合金系統中，共析點發生在碳含量約為 0.76 wt% 的地方，此時奧氏體（austenite, γ）會轉變成波來鐵（pearlite），波來鐵是由肥粒鐵（ferrite, α）和雪明碳鐵（cementite, Fe₃C）交替層疊而成。

因此，過共析合金（Hypereutectoid alloy）是指碳含量高於共析點的合金。對於鐵碳合金來說，這意味著碳含量大於 0.76 wt%。

在鐵碳相圖上，過共析鋼的區域位於共析點 (0.76 wt% C) 的右側，直到碳含量約 2.14 wt% (共晶點，eutectic point) 為止。

解題過程：

題目要求解釋「Hypereutectoid alloy」的定義。

好的，這是一份針對「國立成功大學生物醫學工程學系碩士班甲組」民國 109 年研究所入學考試「材料科學」考科中，第 II.12 題「Isothermal transformation diagram」的詳解。

---

第 II.12 題：Isothermal transformation diagram

核心觀念：
此題考查的是「等溫轉變圖」（Isothermal Transformation Diagram, IT Diagram），又稱為「時間-溫度-組織圖」（Time-Temperature-Transformation Diagram, TTT Diagram）。此圖是描述特定合金在不同溫度下，經過一段時間後所形成的微觀組織。理解此圖的繪製原理、圖中各區域代表的意義，以及如何利用它來預測材料在不同熱處理條件下的組織與性質，是解題的關鍵。

完整解題過程：

「等溫轉變圖」本身是一個圖表，用於展示合金在恆定溫度下的相變過程。題目要求解釋這個圖，因此解題的重點在於描述其內容、用途及相關概念。

1. 定義與目的：
   等溫轉變圖（IT Diagram）是材料科學中用於表示合金在恆定溫度下，從一種相轉變到另一種相所需時間的圖。它通常針對的是鋼鐵材料，展示了奧氏體（Austenite）在不同恆定溫度下，經過一段時間後會轉變成肥粒鐵（Ferrite）、雪明碳鐵（Cementite）、麻田散鐵（Martensite）或波來鐵（Pearlite）等組織的過程。

   • 為什麼重要？ 了解這個圖可以幫助我們預測材料在特定熱處理（如等溫淬火）下的最終微觀組織，進而推斷其機械性質。

2. 圖的組成要素：

   • 橫軸 (X-axis)： 時間 (Time)，通常以對數尺度表示（例如 $10^0, 10^1, 10^2, 10^3, 10^4$ 秒）。
   • 縱軸 (Y-axis)： 溫度 (Temperature)，表示進行等溫轉變的溫度。
   • 曲線： 圖中包含一系列曲線，代表不同相變開始和結束的時間點。
     • 「C」曲線 (C-curve)： 這是最核心的曲線，表示奧氏體開始轉變為肥粒鐵、雪明碳鐵或波來鐵的過程。這條曲線通常呈現「C」字形，表示在某一中間溫度（例如約 550°C 的鋼）轉變最快，而在較高或較低的溫度下轉變速度較慢。
     • 「M」線 (Martensite start line)： 表示麻田散鐵開始形成的溫度。
     • 「A」線 (Austenite finish line)： 表示奧氏體完全轉變的溫度。
     • 「Ms」和「Mf」線： 分別代表麻田散鐵開始形成和完全形成的溫度。麻田散鐵的形成是無擴散的（diffusionless transformation），因此與時間無關，只與溫度有關，通常表示為水平線。

好的，我是你的材料科學補教名師，我們就來詳細解析這題關於「氫脆」的題目。

這題考的是材料科學中一個非常重要的現象——氫脆 (Hydrogen Embrittlement)。它主要探討氫原子如何影響金屬材料的力學行為，特別是其延展性和韌性。

詳解

題目： 13. Hydrogen embrittlement

核心觀念：
氫脆是一種材料失效的現象，發生在某些金屬材料（特別是高強度鋼）在氫氣環境中或吸收氫原子後，其延展性 (ductility) 和韌性 (toughness) 明顯下降，變得容易脆裂。這個現象與氫原子在材料中的擴散、聚集以及與材料微結構的交互作用有關。

解題過程：

這題是一個名詞解釋題，要求解釋「氫脆」這個現象。要完整解釋氫脆，需要包含以下幾個關鍵點：

1. 定義與現象： 首先要清楚定義什麼是氫脆。它是一種材料在吸收氫原子後，其力學性質，尤其是延展性和韌性顯著降低，導致材料在應力作用下更容易發生脆性斷裂的現象。

2. 發生條件： 氫脆並非所有金屬都會發生，它主要影響某些特定的金屬材料，例如：

   • 高強度鋼： 這是最常見的受影響材料。高強度鋼由於其微結構（如馬氏體）和較高的屈服強度，對氫的敏感性較高。
   • 某些鈦合金、鋁合金和鎳合金： 這些材料在特定條件下也可能發生氫脆。
   • 環境因素： 氫脆的發生通常與材料所處的環境有關，例如：
     • 氫氣環境： 直接暴露在高壓氫氣中。
     • 含氫介質： 如酸洗 (acid pickling)、電鍍 (electroplating)、陰極保護 (cathodic protection) 等製程中，氫原子容易滲入材料。
     • 腐蝕環境： 在腐蝕過程中，水解反應會產生氫原子，並滲入金屬。

3. 機理 (Mechanism)： 氫脆的機理有多種解釋，目前學界普遍接受的幾種主要機理包括：

   • 氫致延遲斷裂 (Hydrogen-Induced Delayed Fracture, HIDF)： 這是最經典的機理。

好的，我是你的《材料科學》補教名師。我們來針對這份 109 年成大生醫工程學系碩士班甲組的考題，仔細解析第 II.14 題。

這題是關於鑄鐵 (cast iron) 的一個名詞解釋，屬於材料科學中金屬材料的基礎知識。題目直接列出「Gary cast iron」，要求我們定義它。

詳解

14. Gary cast iron

核心觀念：
本題旨在測試考生對不同種類鑄鐵的認知。鑄鐵是一大類鐵碳合金，其中碳含量通常高於 2.14 wt%。根據碳在固態下的形態以及其組織結構，鑄鐵可以被細分為多種類型，例如灰口鑄鐵、白口鑄鐵、球墨鑄鐵、可鍛鑄鐵等。這些分類對應著材料的機械性質、加工性及應用領域有顯著的差異。「Gary cast iron」並非一個標準的材料科學分類術語，很可能是考題的筆誤，或是特定廠商、專利名稱，甚至是為了混淆視聽而設。在標準的材料科學文獻和教科書中，並沒有「Gary cast iron」這個類別。

解題過程：

1. 識別問題： 題目要求解釋「Gary cast iron」。
2. 查閱資料與知識檢索： 在標準的材料科學教科書（例如 Callister, Shackelford, Smith 等作者的書籍）或學術資料庫中，搜尋「Gary cast iron」的定義或相關資訊。
3. 分析結果： 經過檢索，發現「Gary cast iron」並非一個公認的、廣泛使用的鑄鐵分類術語。它可能是一個：
   • 筆誤 (Typo)： 最有可能的情況是考題在「Gray cast iron」（灰口鑄鐵）的拼寫上出現錯誤。灰口鑄鐵是鑄鐵中最常見的一種，其斷口呈現灰色，是因為碳主要以片狀石墨形式存在於鐵素體或 перlite 基體中。

好的，這題是關於材料科學中兩個重要但常被混淆的概念：韌性 (toughness) 與彈性 (resilience)。身為你的材料科學補教名師，我將帶你深入理解這兩者的差異與關聯。

這題考的核心觀念在於區分材料在承受外力時，抵抗永久變形的能力（彈性）與吸收能量直到斷裂的能力（韌性）。這兩者都是評估材料力學性能的重要指標，但它們描述的是材料在不同行為階段的特性。

解題過程

Resilience (彈性)

彈性是指材料在承受應力後，能夠在應力移除時恢復其原始形狀的能力。更具體地說，它衡量的是材料在彈性變形範圍內吸收能量的能力。在應力-應變曲線中，彈性區域的面積代表了材料的彈性功 (resilience energy)。當材料從彈性變形恢復時，所釋放的能量就是彈性功。

彈性功的定義是單位體積內材料在彈性極限 (elastic limit) 或比例極限 (proportional limit) 下所能儲存的能量。這個能量可以用應力-應變曲線下的面積來表示。對於線性彈性材料，其彈性功 (U_r) 可以表示為：

$U_r = \frac{1}{2} \sigma_y \epsilon_y$

其中 $\sigma_y$ 是材料的彈性極限應力 (yield strength)，而 $\epsilon_y$ 是對應的彈性極限應變。由於 $\sigma_y = E \epsilon_y$，其中 $E$ 是楊氏模數 (Young's modulus)，我們可以將彈性功表示為：

$U_r = \frac{1}{2} \frac{\sigma_y^2}{E}$

因此，彈性 (resilience) 主要與材料的彈性極限應力 ($\sigma_y$) 和楊氏模數 ($E$) 有關。高彈性極限應力和低楊氏模數的材料具有較高的彈性。

Toughness (韌性)

韌性是指材料在斷裂前能夠吸收能量的能力。它衡量的是材料抵抗裂紋擴展或斷裂的能力。在應力-應變曲線中，韌性代表了曲線下方從零應變到斷裂應變的總面積。這個面積包含了材料在彈性變形和塑性變形階段所吸收的能量。

好的，這題是關於固體中點缺陷的計算題，主要考驗你對離子晶體中雜質引入點缺陷的理解，以及如何透過電荷平衡和晶格結構來推導所需離子數量。

---

III.1 題詳解

核心觀念：
本題探討將 MgO 作為雜質掺入 $Al_2O_3$ 晶體時，可能形成的點缺陷種類，以及維持電荷平衡所需的離子數量。在離子晶體中，掺雜不同價態的離子時，為了維持整體電中性，晶體會產生額外的點缺陷，例如空位或間隙原子。

解題過程：

首先，我們需要了解 $Al_2O_3$ 和 MgO 的基本結構與離子價態。

• $Al_2O_3$ (氧化鋁)：是一種離子化合物，其中鋁離子為 $Al^{3+}$，氧離子為 $O^{2-}$。其晶體結構通常為剛玉結構 (corundum structure)，是一種六方密堆積的氧離子陣列，其中部分八面體空隙被 $Al^{3+}$ 離子佔據。
• MgO (氧化鎂)：是一種離子化合物，其中鎂離子為 $Mg^{2+}$，氧離子為 $O^{2-}$。其晶體結構為氯化鈉結構 (rock-salt structure)，是一種面心立方 (FCC) 的離子堆積。

當 MgO 作為雜質掺入 $Al_2O_3$ 時，由於 $Mg^{2+}$ 的價態 (2+) 與 $Al^{3+}$ 的價態 (3+) 不同，為了維持 $Al_2O_3$ 晶體的整體電中性，必須產生額外的缺陷。我們考慮兩種主要的掺雜方式：

情況一：鎂離子取代鋁離子，並產生氧空位

若 $Mg^{2+}$ 離子取代 $Al^{3+}$ 離子，則每取代一個 $Al^{3+}$，會引入兩個負電荷 (相對於 $Al^{3+}$ 的三個正電荷)。為了維持電荷平衡，晶體需要產生額外的正電荷或減少負電荷。一種方式是產生氧空位 ($V_O^{2-}$)，因為氧離子帶有 2- 的電荷。

假設我們加入 $n$ 個 $Mg^{2+}$ 離子，這些離子取代了 $n$ 個 $Al^{3+}$ 離子。
原本的電荷平衡：$2 \times (\text{Al}^{3+}) + 3 \times (\text{O}^{2-}) = 0$
掺雜後的電荷平衡：$n \times (Mg^{2+}) + (N_{Al}-n) \times (Al^{3+}) + N_O \times (O^{2-}) + m \times (V_O^{2-}) = 0$
其中 $N_{Al}$ 和 $N_O$ 是原來的鋁和氧離子的數量，$m$ 是氧空位的數量。

考慮單位電荷的變化：
每加入一個 $Mg^{2+}$ 取代 $Al^{3+}$，電荷變化為 $(+2) - (+3) = -1$。
若要補償這個 -1 的電荷，可以透過產生一個氧空位，其電荷為 -2。
因此，為了補償 $n$ 個 $Mg^{2+}$ 取代 $Al^{3+}$ 所造成的總電荷差 $n \times (-1)$，我們需要產生 $m$ 個氧空位，使得 $m \times (-2) = n \times (-1)$。
這意味著 $m = n/2$。

所以，每形成一個氧空位 ($V_O^{2-}$)，就需要加入 2 個 $Mg^{2+}$ 離子來取代 2 個 $Al^{3+}$ 離子。

• 缺陷形式： 鎂離子取代鋁離子，並產生氧空位。
  • 化學式表示：$2MgO \xrightarrow{Al_2O_3} 2Mg_{Al}^{\bullet} + V_O^{\bullet\bullet} + 2O_O^x$
  • 其中 $Mg_{Al}^{\bullet}$ 表示鎂離子佔據鋁離子位置並帶有 +1 的有效電荷（相對於 $Al^{3+}$），$V_O^{\bullet\bullet}$ 表示氧空位帶有 +2 的有效電荷（相對於 $O^{2-}$）。
  • 說明： 這裡的有效電荷表示是相對於基底晶格離子的。$Mg^{2+}$ 相對於 $Al^{3+}$ 少一個正電荷，所以是 -1，但為了表示電荷補償，有時會用正號表示其「淨正電荷」的減少，或者用負號表示「淨負電荷」的增加。更嚴謹的寫法是：$Mg^{2+}$ 取代 $Al^{3+}$，引入了 -1 的電荷偏差。為了補償，需要引入 +2 的電荷偏差，這可以通過產生一個氧空位來實現。
  • 更直觀的理解： 假設我們加入 2 個 $Mg^{2+}$ 離子。它們取代了 2 個 $Al^{3+}$ 離子。總共引入了 $2 \times (+2) = +4$ 的正電荷。而取代的 $Al^{3+}$ 離子原本帶有 $2 \times (+3) = +6$ 的正電荷。因此，淨電荷變化為 $+4 - (+6) = -2$。為了維持電中性，需要引入一個帶有 +2 電荷的缺陷，這就是一個氧空位 ($V_O^{2-}$)。
• 所需 $Mg^{2+}$ 離子數量： 每形成 1 個氧空位，需要加入 2 個 $Mg^{2+}$ 離子。

情況二：鎂離子取代鋁離子，並產生鋁空位

另一種可能性是，若 $Mg^{2+}$ 離子取代 $Al^{3+}$ 離子，為了維持電荷平衡，可以產生鋁空位 ($V_{Al}^{3-}$)。鋁離子帶有 3+ 的電荷。

假設我們加入 $n$ 個 $Mg^{2+}$ 離子，取代了 $n$ 個 $Al^{3+}$ 離子。
電荷變化為 $n \times (+2) - n \times (+3) = -n$。
為了補償這個 -n 的電荷，我們需要產生 $k$ 個鋁空位，每個鋁空位帶有 -3 的有效電荷。
所以，$k \times (-3) = -n$。
這意味著 $k = n/3$。

因此，每形成一個鋁空位 ($V_{Al}^{3-}$)，就需要加入 3 個 $Mg^{2+}$ 離子來取代 3 個 $Al^{3+}$ 離子。

• 缺陷形式： 鎂離子取代鋁離子，並產生鋁空位。
  • 化學式表示：$3MgO \xrightarrow{Al_2O_3} 3Mg_{Al}^{\bullet} + V_{Al}^{\prime\prime\prime} + 3O_O^x$
  • 其中 $V_{Al}^{\prime\prime\prime}$ 表示鋁空位帶有 -3 的有效電荷（相對於 $Al^{3+}$）。
  • 說明： 這裡的有效電荷表示是相對於基底晶格離子的。$Mg^{2+}$ 相對於 $Al^{3+}$ 少一個正電荷，所以是 -1。

核心觀念

本題利用晶體結構計算理論密度：

$$\rho=\frac{\text{單位晶胞質量}}{\text{單位晶胞體積}}$$

鋁為面心立方（FCC）結構，具有以下關係：

• 每個 FCC 單位晶胞含有 $4$ 個原子。
• FCC 中原子沿著面對角線接觸，因此晶格常數 $a$ 與原子半徑 $R$ 的關係為

$$4R=\sqrt{2}a$$

所以：

$$a=2\sqrt{2}R$$

其中 $a$ 為晶格常數，$R$ 為原子半徑。

解題方法

已知：

$$R=0.1431\ \text{nm}$$

先求晶格常數：

$$a=2\sqrt{2}(0.1431)$$ $$a=0.4045\ \text{nm}$$

進行密度計算時，需將長度換算為公分：

$$1\ \text{nm}=10^{-7}\ \text{cm}$$

因此：

$$a=0.4045\times10^{-7} =4.045\times10^{-8}\ \text{cm}$$

單位晶胞體積為：

$$V_c=a^3 =(4.045\times10^{-8})^3 \approx 6.62\times10^{-23}\ \text{cm}^3$$

FCC 單位晶胞含有 $4$ 個鋁原子，因此單位晶胞質量為：

$$m_c=\frac{4A}{N_A}$$

其中：

好的，這題是關於金屬腐蝕的應用題，主要考驗你對腐蝕速率、材料性質（密度、面積）以及時間之間的關係的理解。題目提供了一個腐蝕速率的公式，並給予了實際的數據，要你反推出腐蝕發生的時間。

---

詳解：

這題主要考驗的是腐蝕動力學 (Corrosion Kinetics) 的概念，特別是如何利用給定的腐蝕速率公式和相關參數來估算腐蝕發生的時間。核心是理解腐蝕穿透率 (Corrosion Penetration Rate, CPR) 與腐蝕質量、材料密度、面積和時間之間的定量關係。

題目分析：

我們被要求估算鋼板在海水中的浸沒時間。題目提供了以下資訊：

• 原始鋼板面積 ($A$) = 100 cm²
• 腐蝕掉的質量 ($W$) = 2.4 kg
• 腐蝕穿透率 (Corrosion Penetration Rate, CPR) = 12 mm/yr
• 鋼的密度 ($\rho$) = 7.9 g/cm³
• 腐蝕速率公式：CPR = KW/($\rho$At)
• 調整常數 (K) = 87.6

解題步驟：

1. 單位統一：
   在進行計算之前，必須確保所有單位都一致。題目中給的 CPR 是 mm/yr，密度是 g/cm³，面積是 cm²，質量是 kg。我們需要將這些單位統一。最方便的做法是將所有長度單位統一為 cm，質量單位統一為 g，時間單位統一為 yr。

   • 腐蝕掉的質量 $W = 2.4 \text{ kg} = 2.4 \times 1000 \text{ g} = 2400 \text{ g}$
   • 原始鋼板面積 $A = 100 \text{ cm}^2$
   • 鋼的密度 $\rho = 7.9 \text{ g/cm}^3$
   • 腐蝕穿透率 CPR = 12 mm/yr = 1.2 cm/yr (因為 1 cm = 10 mm)
   • 調整常數 K = 87.6 (無單位，因為它用於調整公式中的單位)

2. 重新整理腐蝕速率公式：
   題目給定的公式是 CPR = KW/($\rho$At)。我們需要計算的是時間 $t$。因此，我們需要將公式重新整理，以便解出 $t$。

   $\text{CPR} = \frac{KW}{\rho A t}$

   將 $t$ 移到等號左邊，其他項移到右邊：

   $t = \frac{KW}{\rho A \times \text{CPR}}$

3. 代入數值並計算時間 $t$：
   現在，我們將所有統一單位的數值代入重新整理後的公式中進行計算。

核心觀念

構件不發生塑性變形，表示工作應力不得超過降伏強度：

$$\sigma=\frac{P}{A}\leq \sigma_y$$

因此所需最小截面積為：

$$A_{\min}=\frac{P}{\sigma_y}$$

構件長度固定為 $L=150\ \text{mm}$，其重量與密度、體積成正比：

$$W\propto \rho V=\rho A L$$

由於 $P$ 與 $L$ 對所有材料皆相同，因此比較單位承載能力下的重量即可，判斷指標為：

$$\frac{\rho}{\sigma_y}$$

數值越小，代表承受相同載重時所需重量越輕。

解題計算

依原圖表格，材料資料如下：

材料	降伏強度 $\sigma_y$ (MPa)	密度 $\rho$ (g/cm³)	$\rho/\sigma_y$
Brass	415	8.5	$0.02048$
Ductile Iron	276	7.1	$0.02572$
Aluminum	310	2.7	$0.00871$
Titanium	550	4.5	$0.00818$

因此由小到大為：

$$\text{Titanium}<\text{Aluminum}<\text{Brass}<\text{Ductile Iron}$$

也可計算各材料的最小截面積與重量驗證：

$$A_{\min}=\frac{60000}{\sigma_y}$$

其中 $1\ \text{MPa}=1\ \text{N/mm}^2$。

• Titanium：

好的，各位同學！我們來看看這題關於斷裂韌性的題目。這題主要考驗大家對斷裂力學中斷裂韌性 (Fracture Toughness, $K_{Ic}$) 的基本概念，以及如何利用這個參數來預測材料在不同裂紋尺寸下的斷裂應力。題目中給了我們一個鋁合金的平面應變斷裂韌性值，以及在特定裂紋尺寸下的斷裂應力，要求我們計算在另一個裂紋尺寸下的斷裂應力。這是一個典型的應用題，只要掌握了核心公式，就能迎刃而解。

---

解題過程：

這題的核心觀念是，對於給定的材料，其斷裂韌性 $K_{Ic}$ 是一個常數（在平面應變條件下）。斷裂韌性定義了材料抵抗裂紋擴展的能力。當裂紋尖端的應力強度因子 (Stress Intensity Factor, $K$) 達到材料的斷裂韌性值時，就會發生斷裂。題目中給出的公式 $K_{Ic} < \Upsilon\sigma_c(\pi a)^{1/2}$ 就是應力強度因子的形式，其中：

• $K_{Ic}$ 是平面應變斷裂韌性 (plane strain fracture toughness)。
• $\Upsilon$ 是一個與裂紋形狀和載荷條件相關的無因次因子。
• $\sigma_c$ 是斷裂應力 (fracture stress)。
• $a$ 是裂紋的特徵尺寸（通常是裂紋半長度）。

題目中提到「internal crack length」，通常指的是裂紋的總長度。然而，在應力強度因子的公式中，$a$ 通常代表裂紋的半長度。題目中給的裂紋長度是 2.5 mm 和 4.0 mm，我們假設這指的是裂紋的半長度 $a$。如果題目指的是裂紋的總長度，則 $a$ 應為總長度的一半。但由於公式中是 $(\pi a)^{1/2}$，且題目未明確指出是半長度或總長度，我們採用題目給的數值直接代入 $a$。

步驟 1：理解題目給定的資訊

我們已知：

• 材料的平面應變斷裂韌性 $K_{Ic} = 40 \text{ MPa}\sqrt{m}$。
• 第一次斷裂發生時的應力 $\sigma_{c1} = 365 \text{ MPa}$。
• 第一次斷裂發生時的裂紋尺寸 $a_1 = 2.5 \text{ mm}$。
• 第二次斷裂發生時的裂紋尺寸 $a_2 = 4.0 \text{ mm}$。
• 我們需要計算第二次斷裂發生時的應力 $\sigma_{c2}$。
• 使用的公式為 $K_{Ic} < \Upsilon\sigma_c(\pi a)^{1/2}$。

步驟 2：利用第一次斷裂的條件建立方程式

當發生斷裂時，應力強度因子 $K$ 等於斷裂韌性 $K_{Ic}$。因此，對於第一次斷裂，我們可以寫出：
$K_{Ic} = \Upsilon\sigma_{c1}(\pi a_1)^{1/2}$

將已知數值代入：
$40 \text{ MPa}\sqrt{m} = \Upsilon(365 \text{ MPa})(\pi \times 2.5 \text{ mm})^{1/2}$

重要提醒：單位換算！
在進行計算之前，必須確保所有單位一致。題目中 $K_{Ic}$ 的單位是 $\text{MPa}\sqrt{m}$，而裂紋尺寸 $a_1$ 和 $a_2$ 的單位是 mm。我們需要將 mm 轉換為 m。
$a_1 = 2.5 \text{ mm} = 2.5 \times 10^{-3} \text{ m}$
$a_2 = 4.0 \text{ mm} = 4.0 \times 10^{-3} \text{ m}$

重新代入第一次斷裂的方程式：
$40 \text{ MPa}\sqrt{m} = \Upsilon(365 \text{ MPa})(\pi \times 2.5 \times 10^{-3} \text{ m})^{1/2} \quad (*)$

步驟 3：利用第二次斷裂的條件建立方程式

對於第二次斷裂，我們有：
$K_{Ic} = \Upsilon\sigma_{c2}(\pi a_2)^{1/2}$

將已知數值代入，並將 $a_2$ 轉換單位：
$40 \text{ MPa}\sqrt{m} = \Upsilon(\sigma_{c2})(\pi \times 4.0 \times 10^{-3} \text{ m})^{1/2} \quad (**)$

步驟 4：求解 $\sigma_{c2}$

由於材料和裂紋形狀相同，因子 $\Upsilon$ 在這兩個情況下是相同的。我們可以將方程式 $(*)$ 和 $(**)$ 相除，或者先從方程式 $(*)$ 中解出 $\Upsilon$，再代入方程式 $(**)$。為了簡化計算，我們將兩式相除：

將 $(*)$ 除以 $(**)$:
